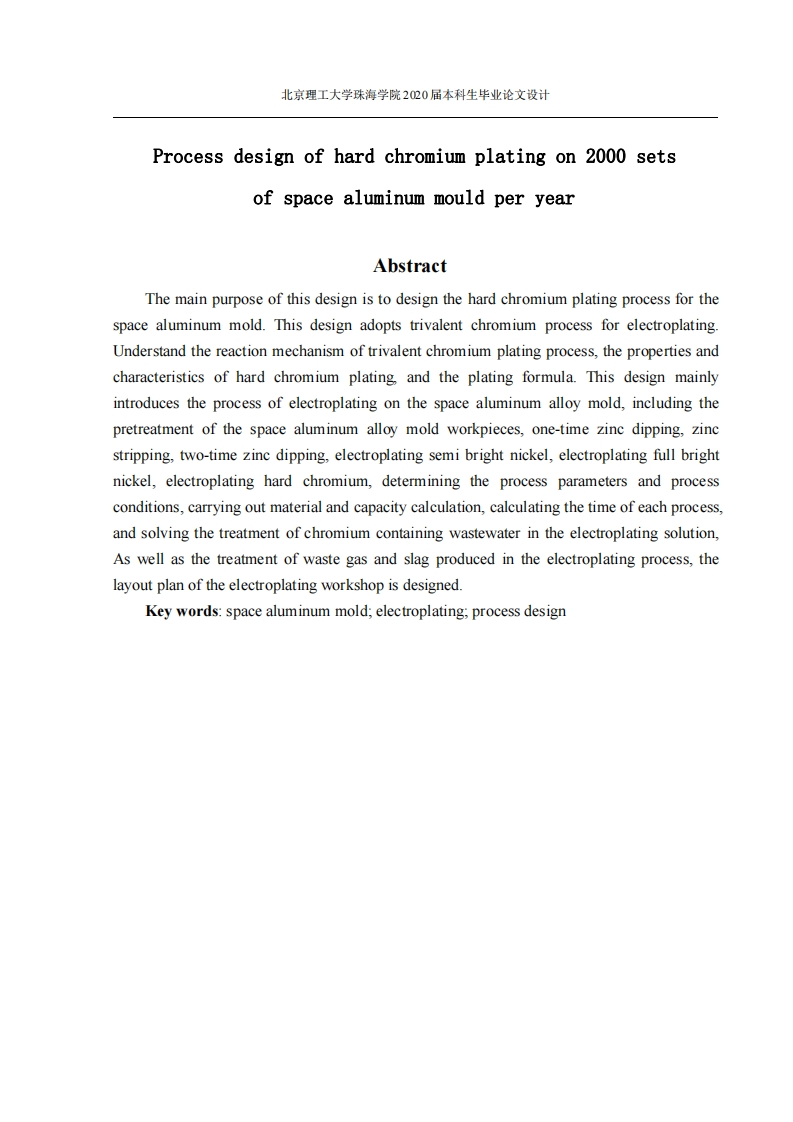

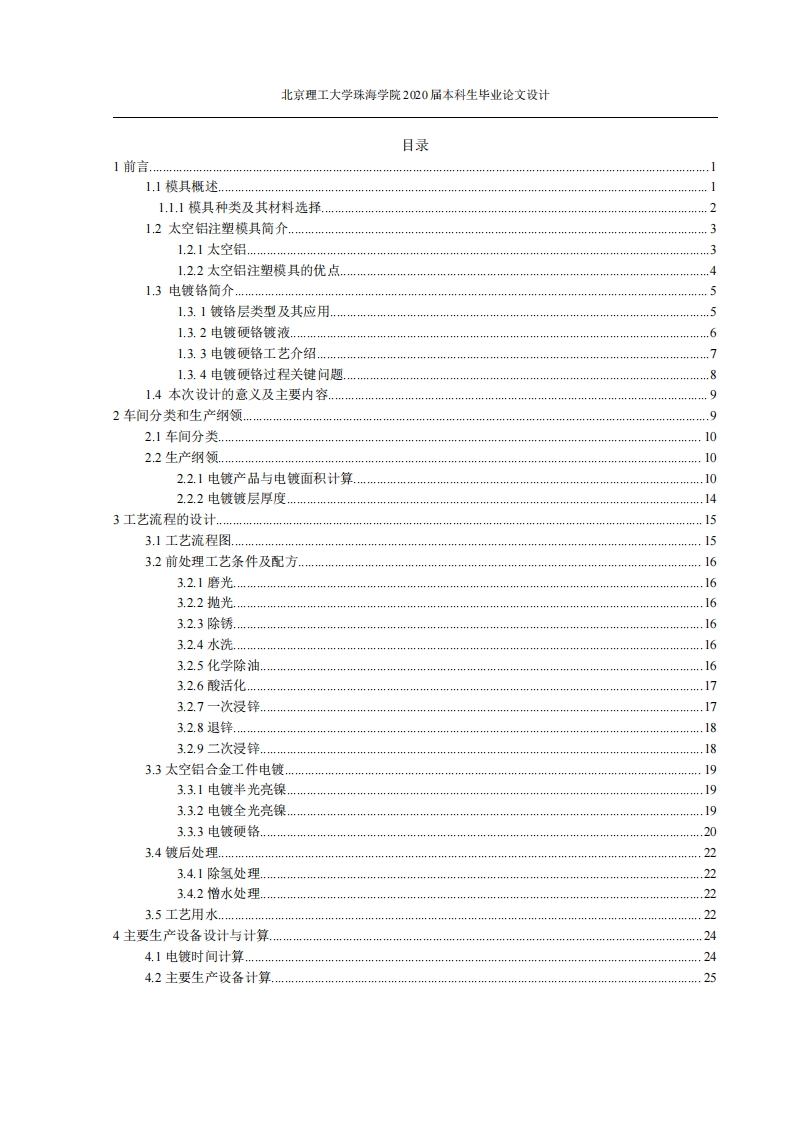

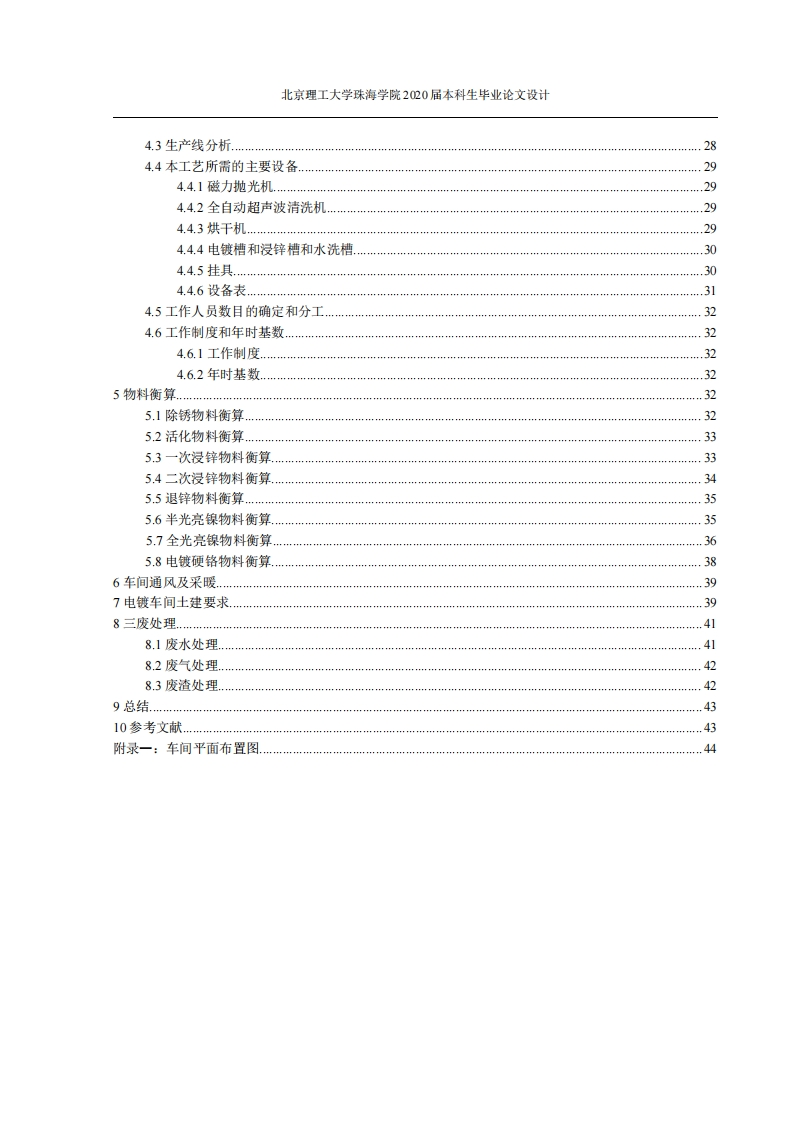

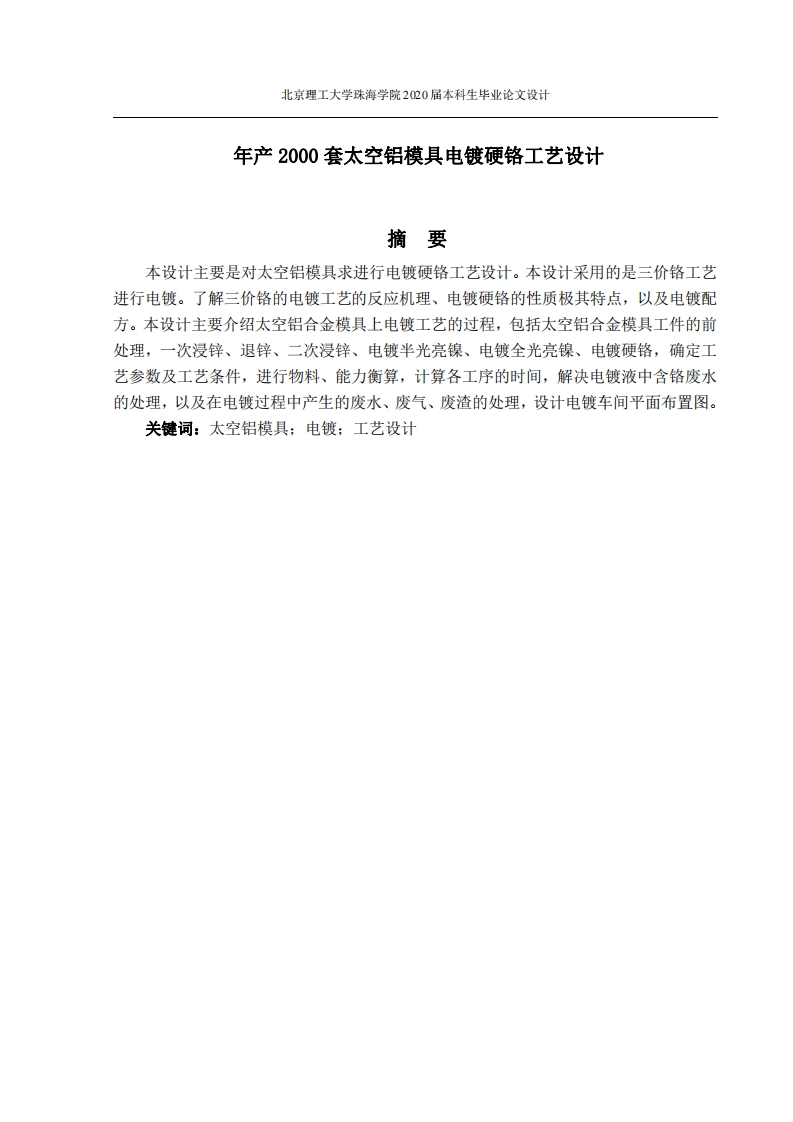

年产2000套太空铝模具电镀硬铬工艺设计

　　文档类型：本科毕业论文
　　适用人群：电镀工艺设计人员、铝合金表面处理工程师、材料科学与工程专业学生、模具制造行业从业者

　　文档核心内容：
　　该设计围绕年产2000套太空铝模具的硬铬电镀工艺展开，采用三价铬电镀工艺，系统介绍了从铝合金模具预处理到最终镀硬铬的全流程。内容涵盖反应机理、镀层性能、工艺配方、各工序参数（一次浸锌、退锌、二次浸锌、电镀半光亮镍、全光亮镍、硬铬）、物料与容量计算、各工序时间安排，以及含铬废水、废气、废渣的处理方案和电镀车间布局设计。

　　可解决的实际问题：
　　为太空铝模具的硬铬电镀提供完整工艺方案，解决铝合金基体与镀层结合力差、镀层硬度不足、环保处理不达标等实际工程问题。同时可作为同类电镀生产线设计、工艺参数优化、环保设施配置的参考依据。

　　正文内容：

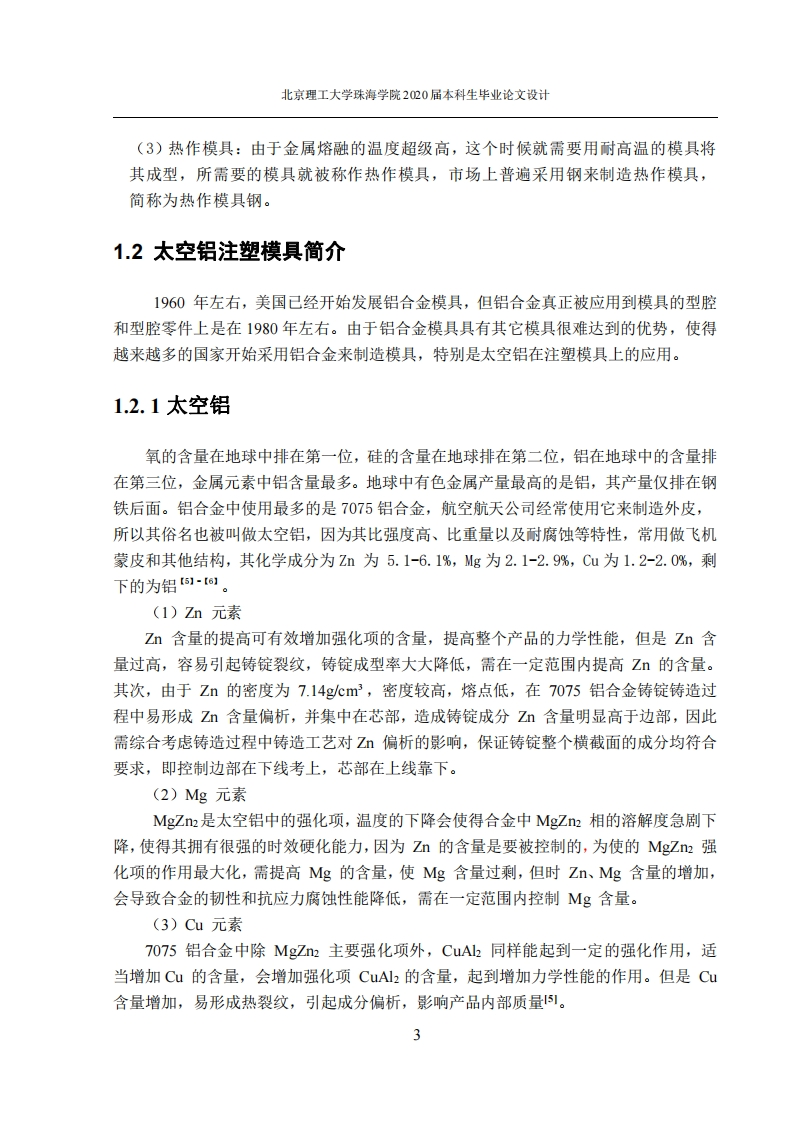

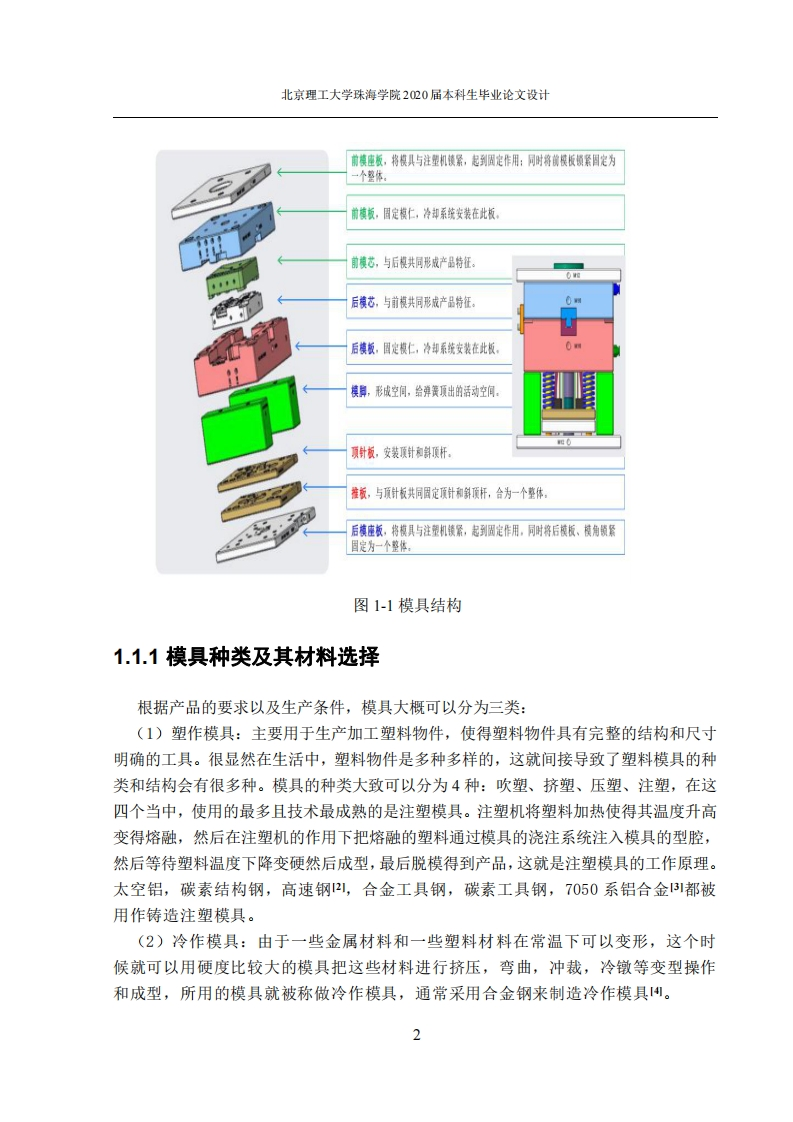

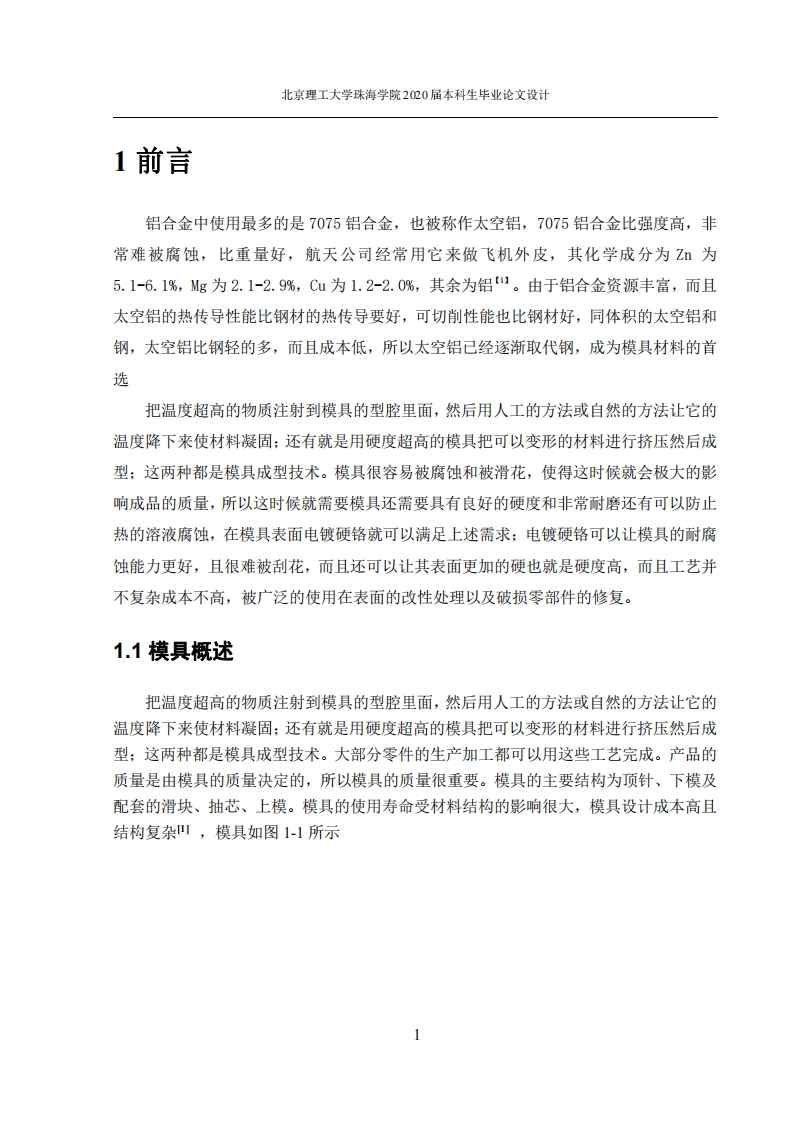

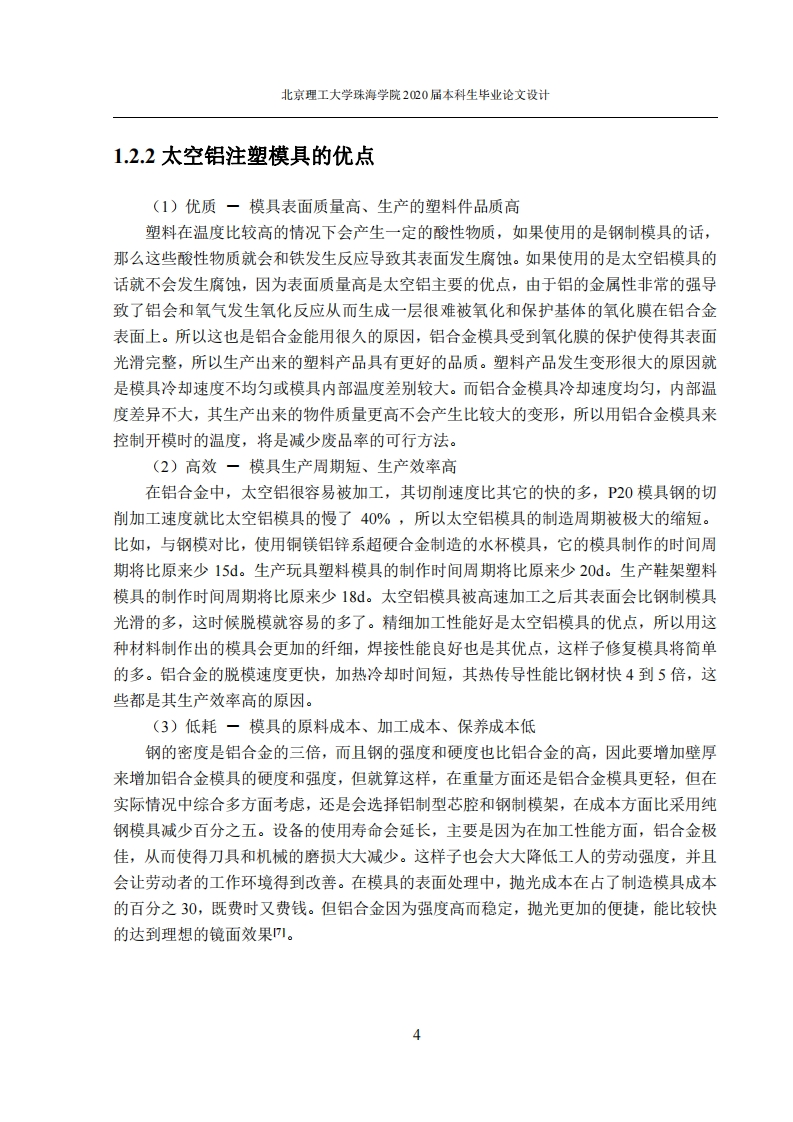

　　该毕业论文针对年产2000套太空铝模具的硬铬电镀工艺进行系统设计。太空铝模具因轻量化、耐腐蚀等优势在航空航天、汽车制造等领域广泛应用，但其表面硬度较低，需通过电镀硬铬提升耐磨性与使用寿命。设计采用三价铬电镀工艺替代传统六价铬，以降低环境危害。三价铬电镀的反应机理涉及铬离子在阴极还原沉积，通过控制电流密度、温度、pH值等参数获得均匀致密的硬铬镀层，其硬度可达HV800以上，且具有良好的耐蚀性和低摩擦系数。

　　工艺流程分为前处理与电镀两大阶段。前处理包括除油、碱蚀、酸洗等步骤，确保铝合金表面洁净并形成均匀的氧化膜。随后进行一次浸锌，在表面沉积锌层以改善结合力；接着退锌去除不均匀锌层，再进行二次浸锌，获得致密、均匀的锌置换层。之后依次电镀半光亮镍和全光亮镍，作为中间层进一步提升耐蚀性与镀层平整度。最后进行硬铬电镀，采用三价铬镀液，工艺参数为：电流密度15-25A/dm²，温度50-60℃，电镀时间根据镀层厚度要求计算，单套模具镀层厚度控制在30-50μm。

　　物料与容量计算基于年产2000套模具的产能需求，确定镀槽容积、整流器功率、镀液循环量等关键参数。各工序时间经过优化，前处理约15分钟，浸锌与退锌各3分钟，镍电镀约20分钟，硬铬电镀约40分钟，总周期控制在90分钟以内，满足批量生产节拍。环保处理方面，含铬废水采用化学还原法，将三价铬沉淀为氢氧化铬后过滤分离；废气通过碱液喷淋塔吸收铬酸雾；废渣经固化后委托专业机构处置。车间布局按流水线方式设计，分为前处理区、电镀区、后处理区及环保设施区，各区域间设置隔离与通风系统，确保操作安全与环保达标。

　　结论与建议：
　　该设计通过三价铬工艺实现了太空铝模具的环保型硬铬电镀，工艺流程完整，参数明确，环保措施到位。建议在实际生产中进一步优化电流波形与镀液添加剂配比，以提高镀层均匀性与沉积速率。同时需定期检测镀液成分，确保三价铬稳定性，避免转化为六价铬。

　　文档评价：
　　该论文结构严谨，从工艺原理到工程计算均有详细论述，数据可靠，环保方案符合现行法规要求。对于从事铝合金电镀工艺设计或生产线改造的工程人员具有直接参考价值。

　　使用建议：
　　可直接作为年产2000套规模电镀车间的工艺设计蓝本，也可根据实际模具尺寸、形状调整镀槽尺寸与挂具设计。建议结合企业现有废水处理设施进行适配，并开展小批量试产验证工艺稳定性。
