文档主要内容
文档类型：学术论文
适用人群：材料科学、纳米光子学、稀土发光材料领域的研究人员及研究生
文档核心内容：
该论文系统研究了采用水热法结合热退火处理制备Y₂O₃:Er³⁺及Y₂O₃:Er³⁺,Yb³⁺上转换发光材料的工艺与性能。通过XRD、FESEM、上转换发光光谱、激发态寿命等表征手段，分析了退火温度、反应釜时长、掺杂浓度、泵浦功率等因素对发光强度与机理的影响，并提出了相应的上转换发光机制。
可解决的实际问题：
为优化稀土掺杂上转换材料的制备工艺提供实验依据，帮助研究者理解退火条件与掺杂浓度对发光效率的调控规律，指导高效上转换发光材料的设计与合成。
正文内容：

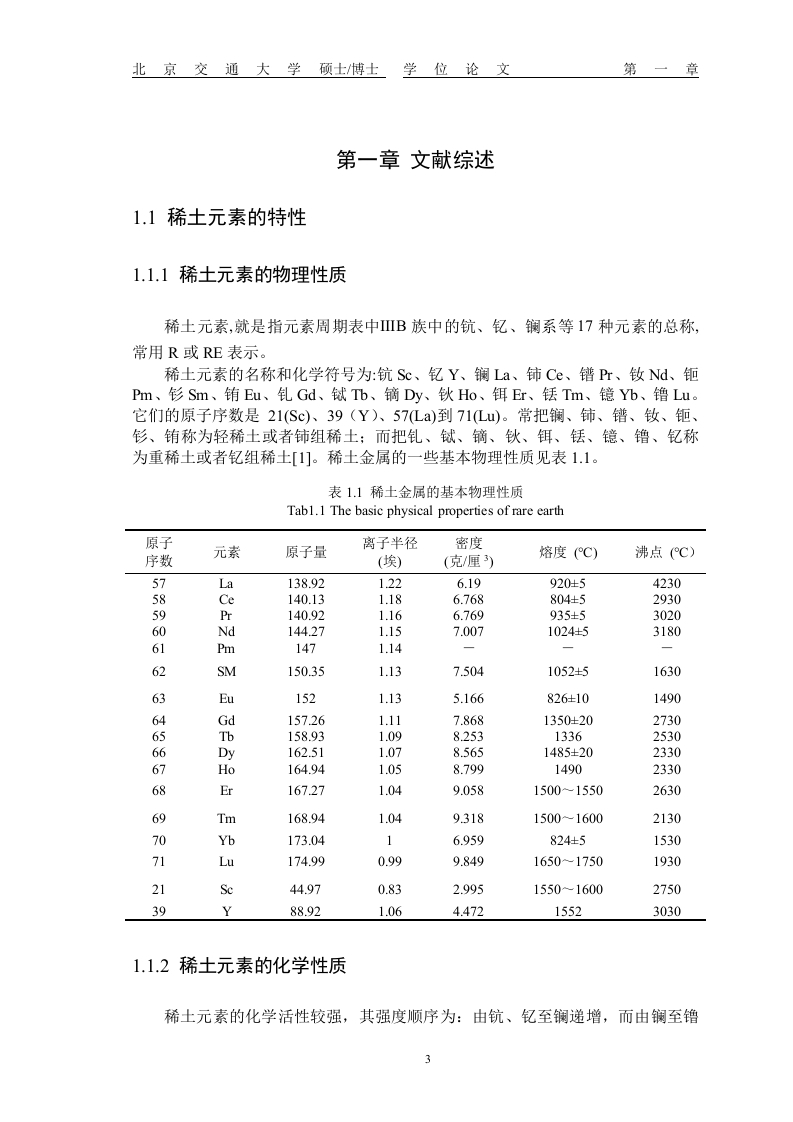

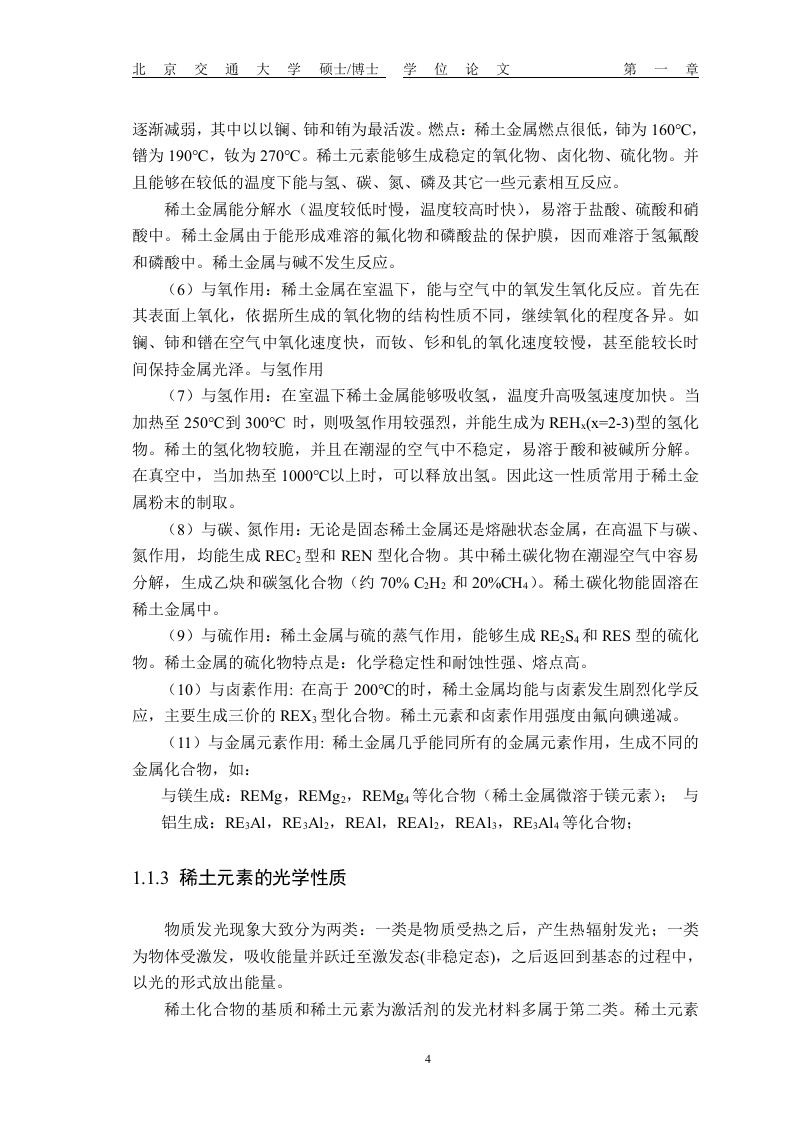

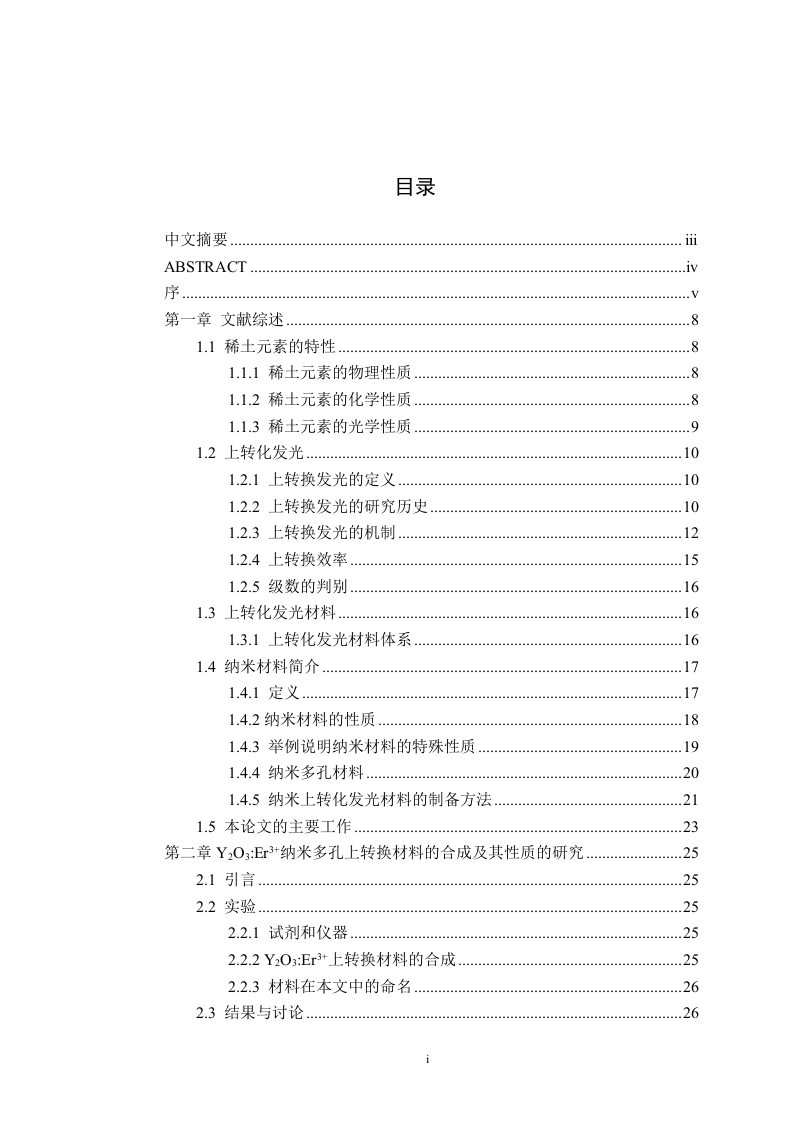

采用水热法并辅以热退火处理，成功制备了Y₂O₃:Er³⁺与Y₂O₃:Er³⁺,Yb³⁺上转换发光材料。XRD测试确认了样品的晶相结构，FESEM表征揭示了退火温度对形貌与粒径的影响。上转换发光光谱显示，退火温度在600℃至900℃范围内对发光强度有显著调控作用，最佳退火温度约为800℃。反应釜内反应时长从6小时延长至24小时时，发光强度先增后降，12小时为最优反应时间。激发态寿命测试表明，退火处理可有效减少表面缺陷，延长激发态寿命。

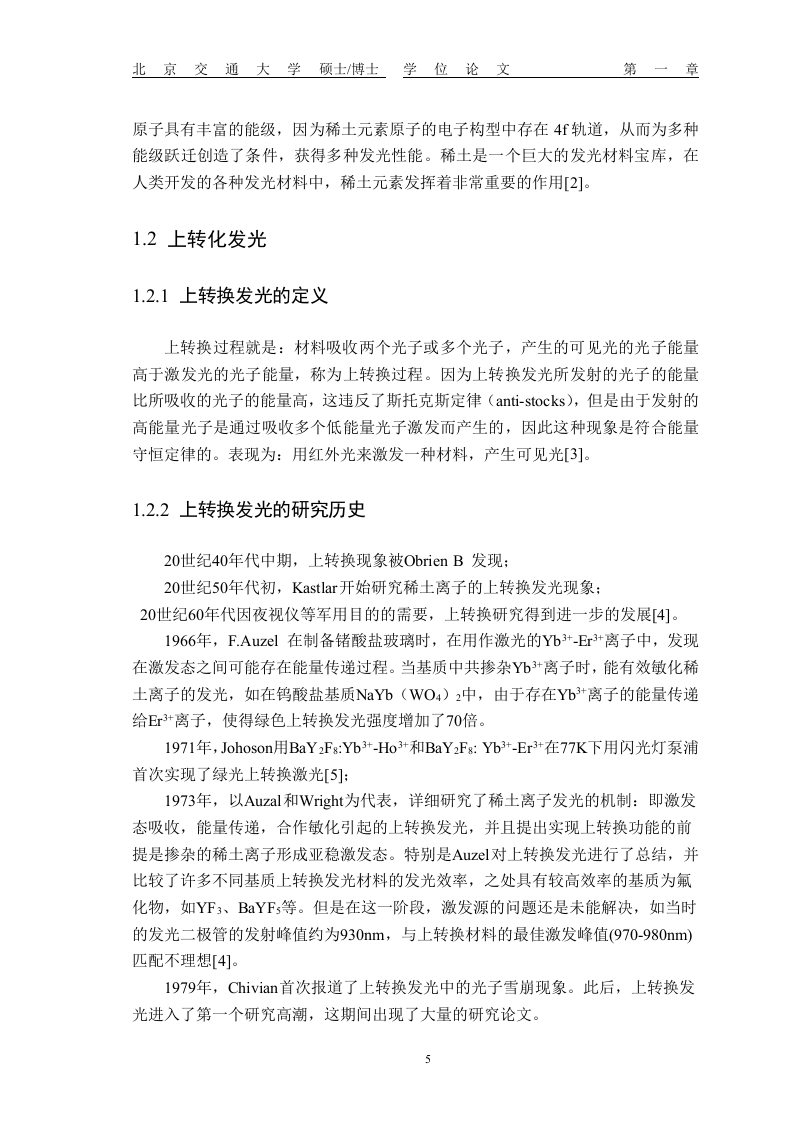

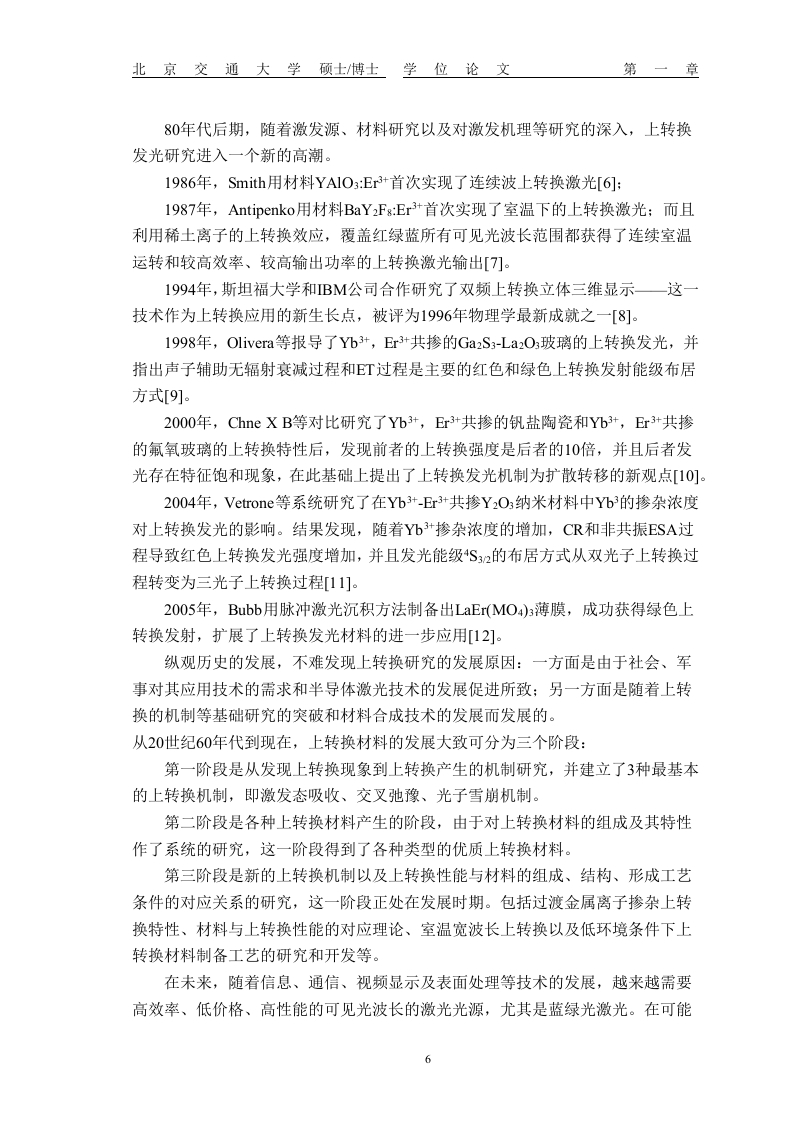

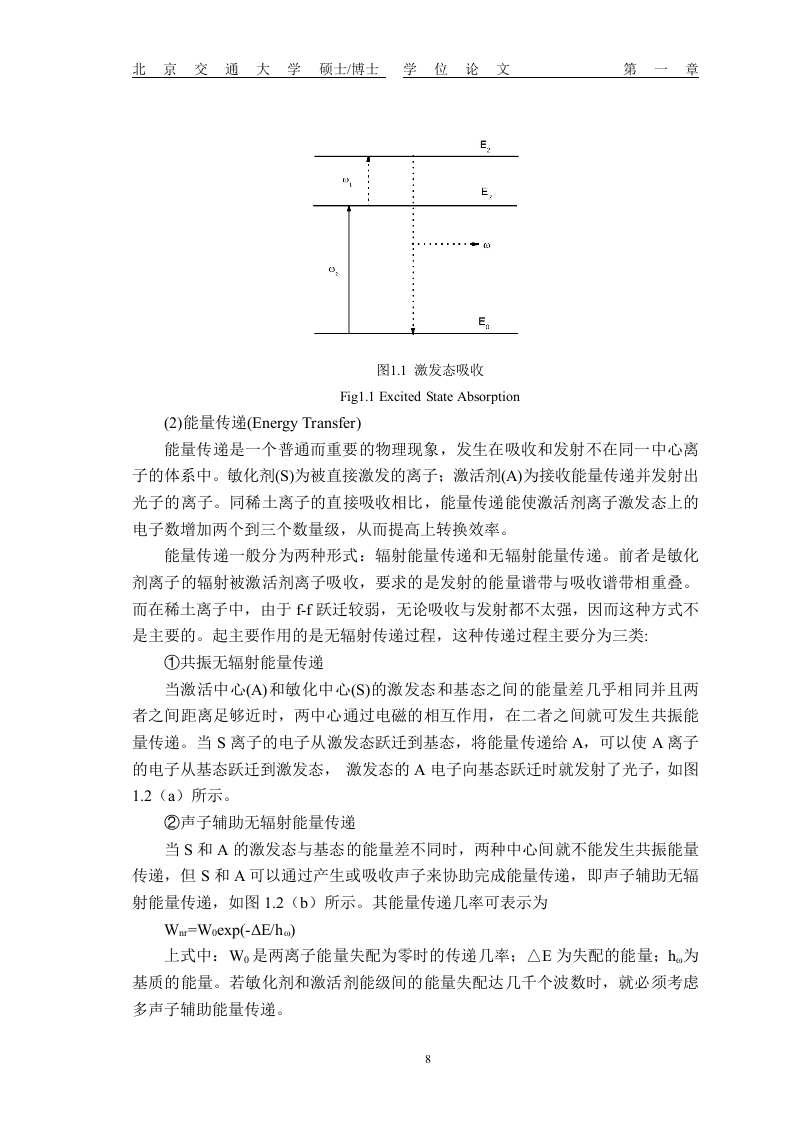

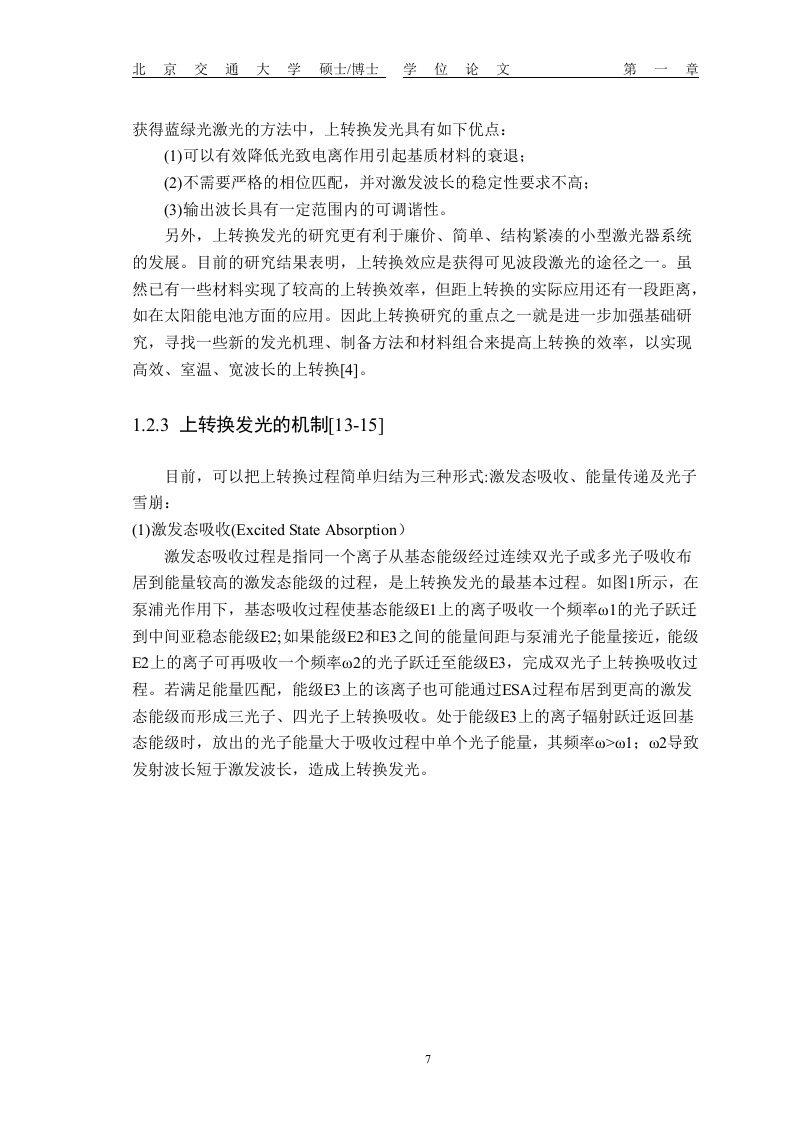

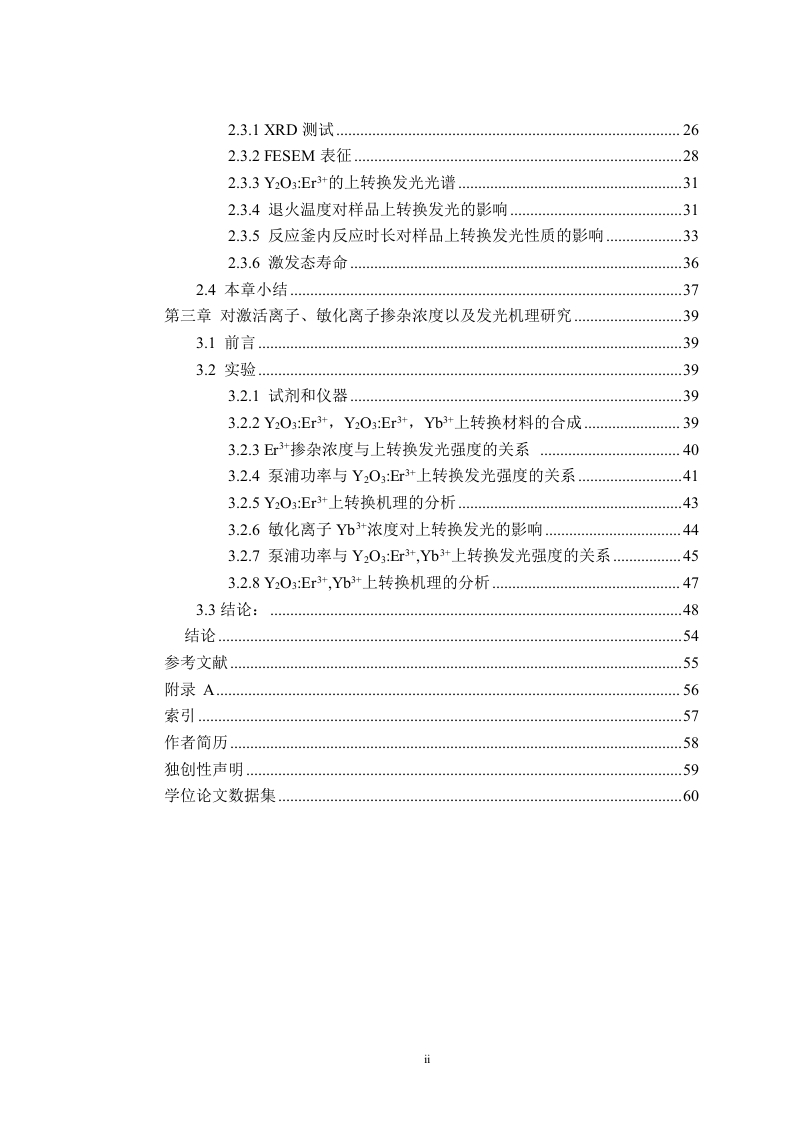

第三章进一步研究了激活离子Er³⁺与敏化离子Yb³⁺的掺杂浓度对发光性能的影响。Er³⁺掺杂浓度在2%至8%摩尔比范围内，上转换发光强度先升后降，最佳浓度为4%。泵浦功率实验表明，Y₂O₃:Er³⁺的上转换发光为双光子过程，而引入Yb³⁺后转变为三光子过程，Yb³⁺最佳掺杂浓度为6%。通过分析泵浦功率与发光强度的对数关系，确认了能量传递上转换与激发态吸收两种机制共存。
结论与建议：
该研究通过水热与热退火方法制备的Y₂O₃:Er³⁺,Yb³⁺上转换材料，在800℃退火、12小时反应、4%Er³⁺与6%Yb³⁺掺杂条件下获得最佳发光性能。建议后续研究可进一步探索不同退火气氛对发光效率的影响，并尝试将该材料应用于生物成像或太阳能电池领域。
文档评价：
实验设计系统，表征手段全面，数据详实，对稀土上转换材料的制备与机理分析具有重要参考价值。
使用建议：
适合作为上转换发光材料制备工艺优化的参考文献，也可用于研究生课程中稀土发光材料章节的案例教学。
暂无评论内容
