纤维混凝土配比研究

---

文档主要内容

文档类型：硕士学位论文
适用人群：土木工程、材料科学与工程专业的研究生，从事纤维混凝土材料研发与工程应用的技术人员，以及关注混凝土断裂性能与配比优化的科研工作者。

文档核心内容：
该论文以纤维混凝土的配比研究为核心，系统开展了不同试验方法（直接拉伸、楔型劈裂、三点弯曲、四点弯曲）对纤维混凝土断裂能及应变硬化参数的影响分析，并结合数值模拟验证了试验结果的可靠性。研究重点探讨了纤维掺量变化对断裂能的影响规律，为纤维混凝土的材料设计与工程应用提供了数据支撑。

可解决的实际问题：
帮助研究人员明确不同试验方法在评估纤维混凝土断裂性能时的适用性与差异，指导如何通过调整纤维掺量优化混凝土的韧性表现，同时为数值模拟中混凝土开裂模型的参数选取提供参考依据。

正文内容：

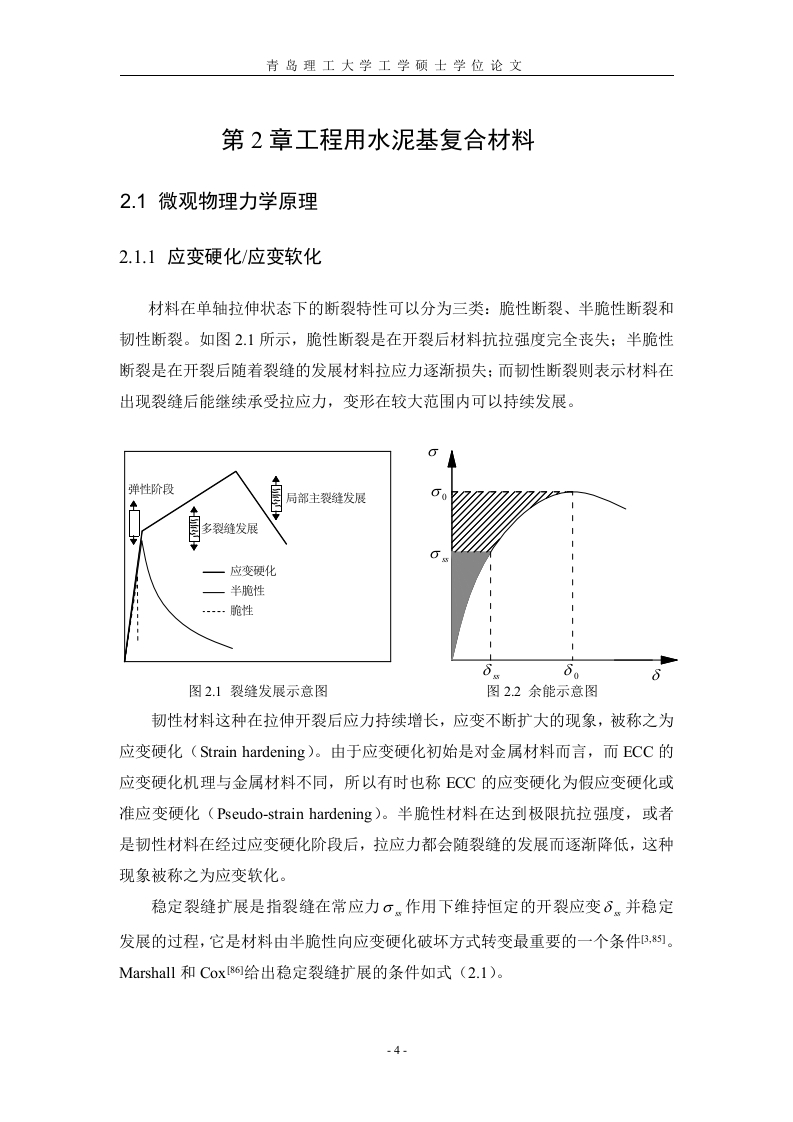

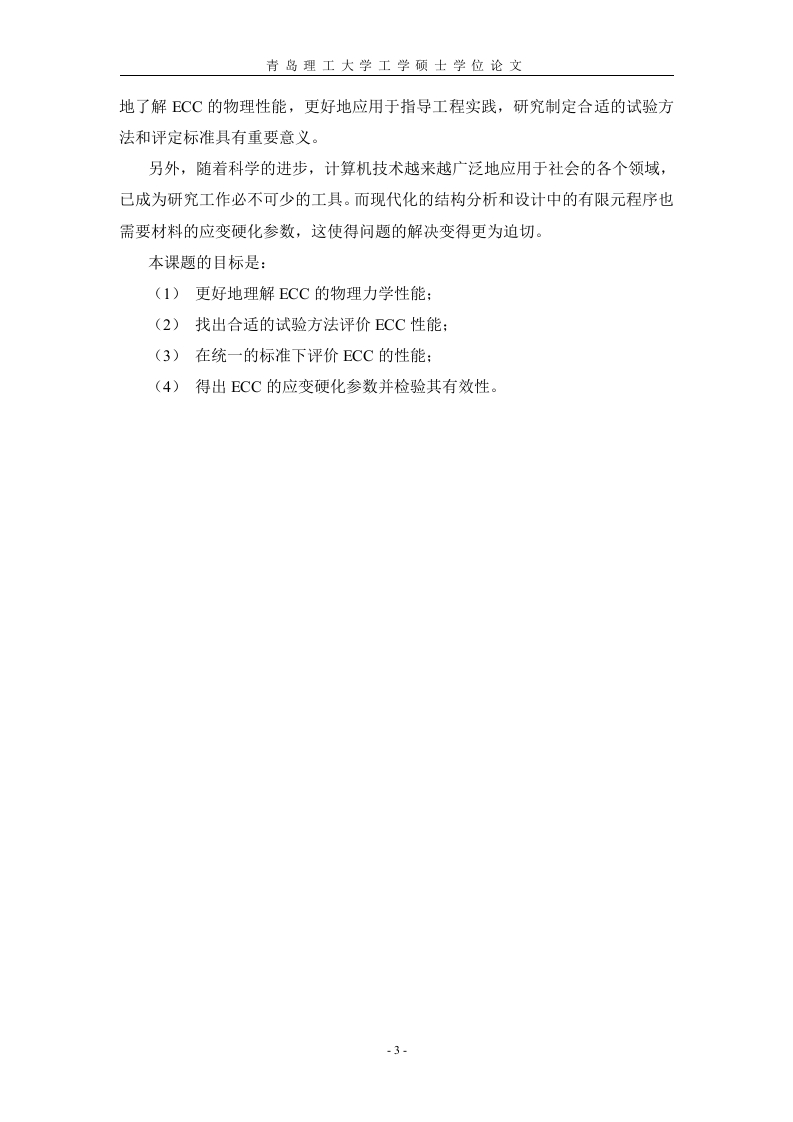

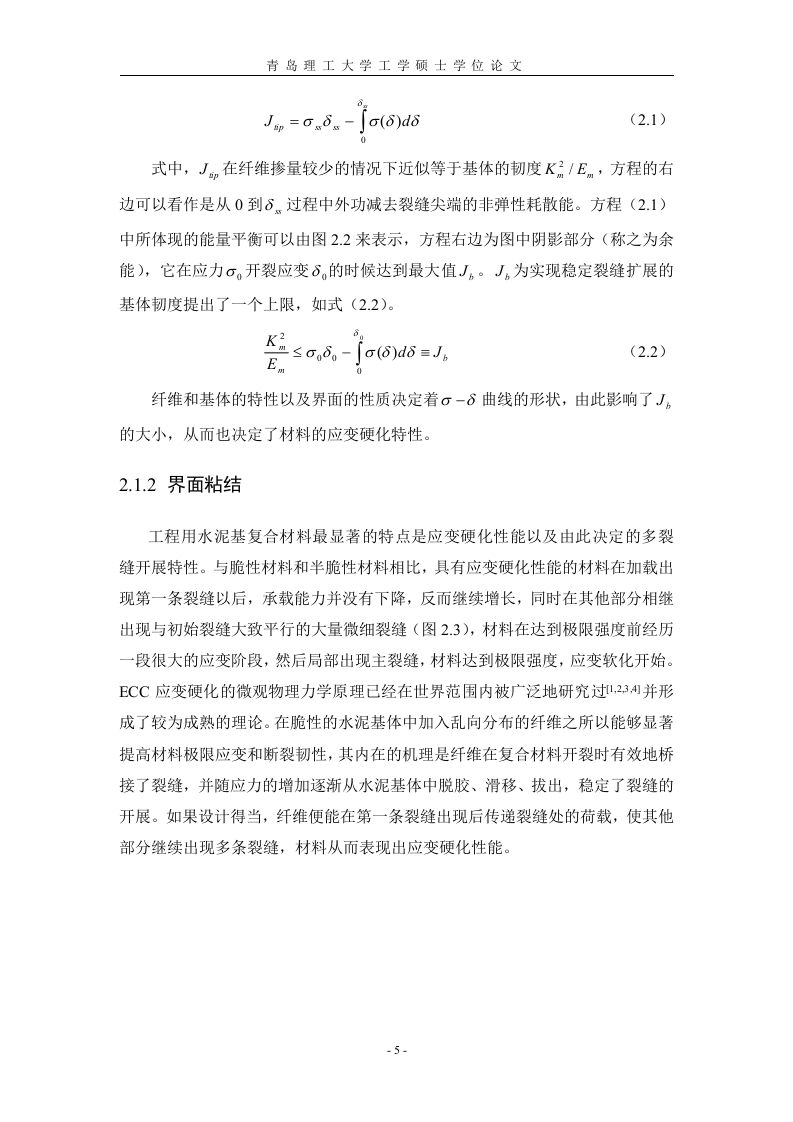

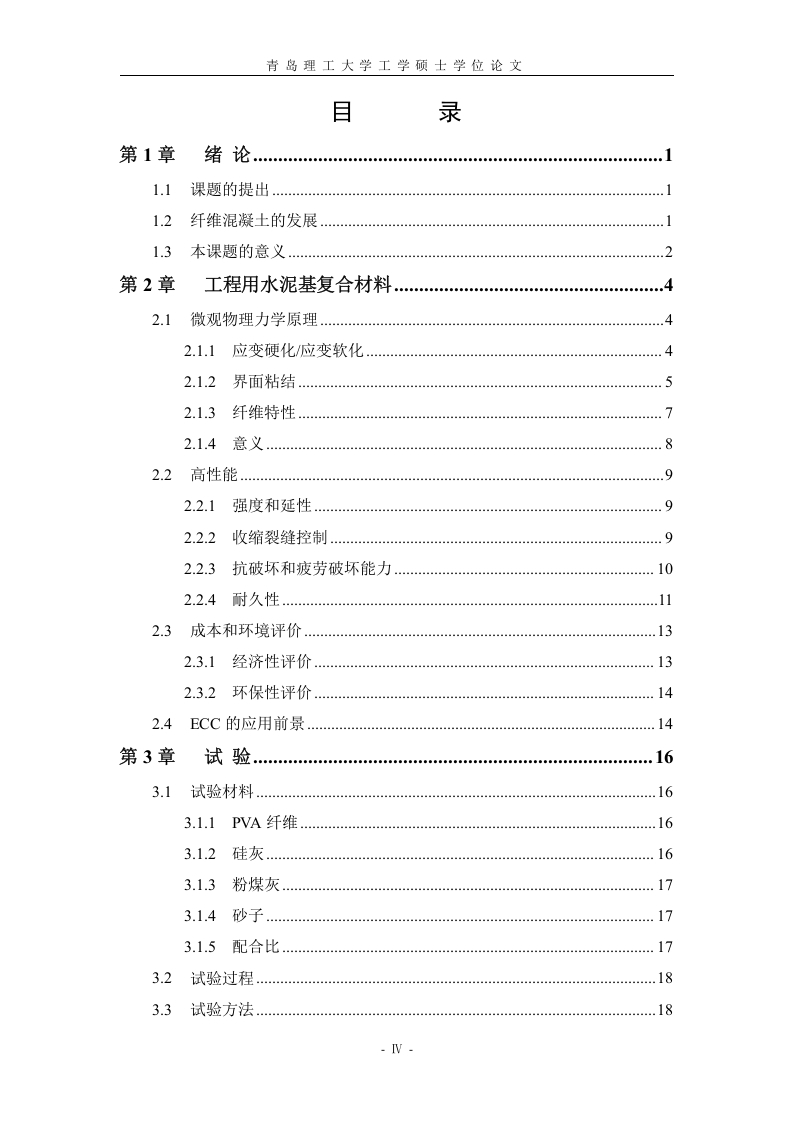

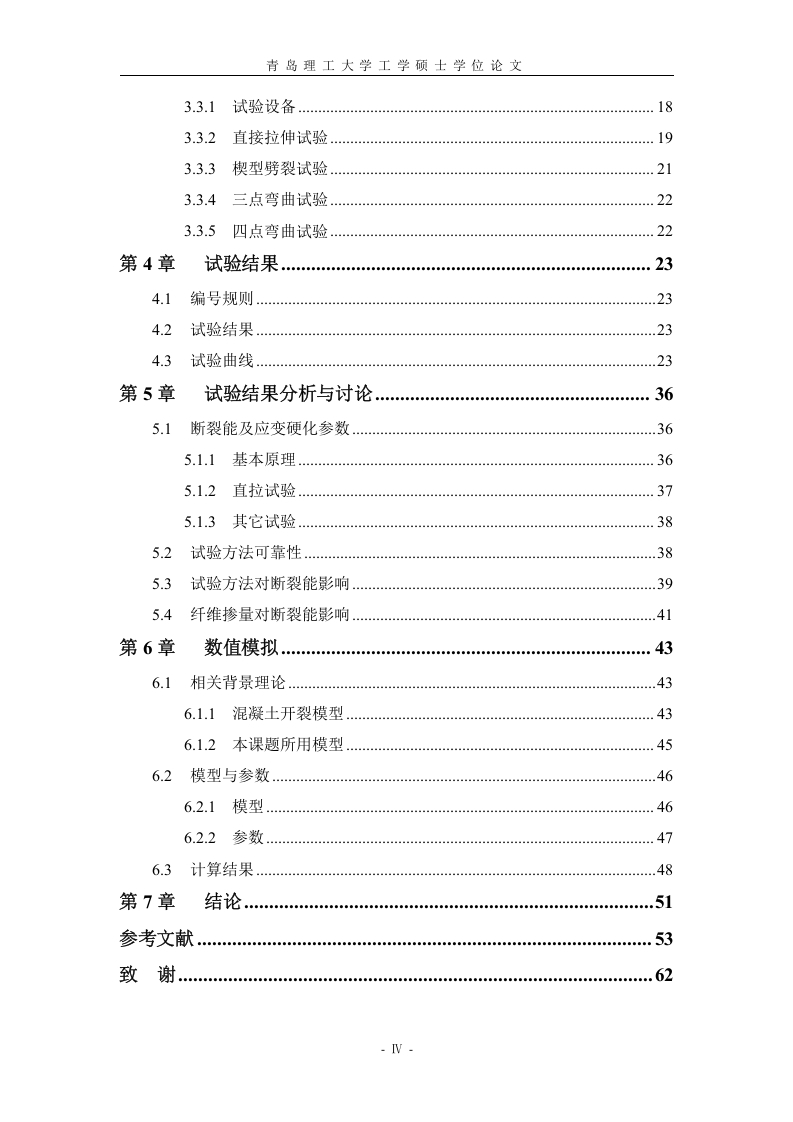

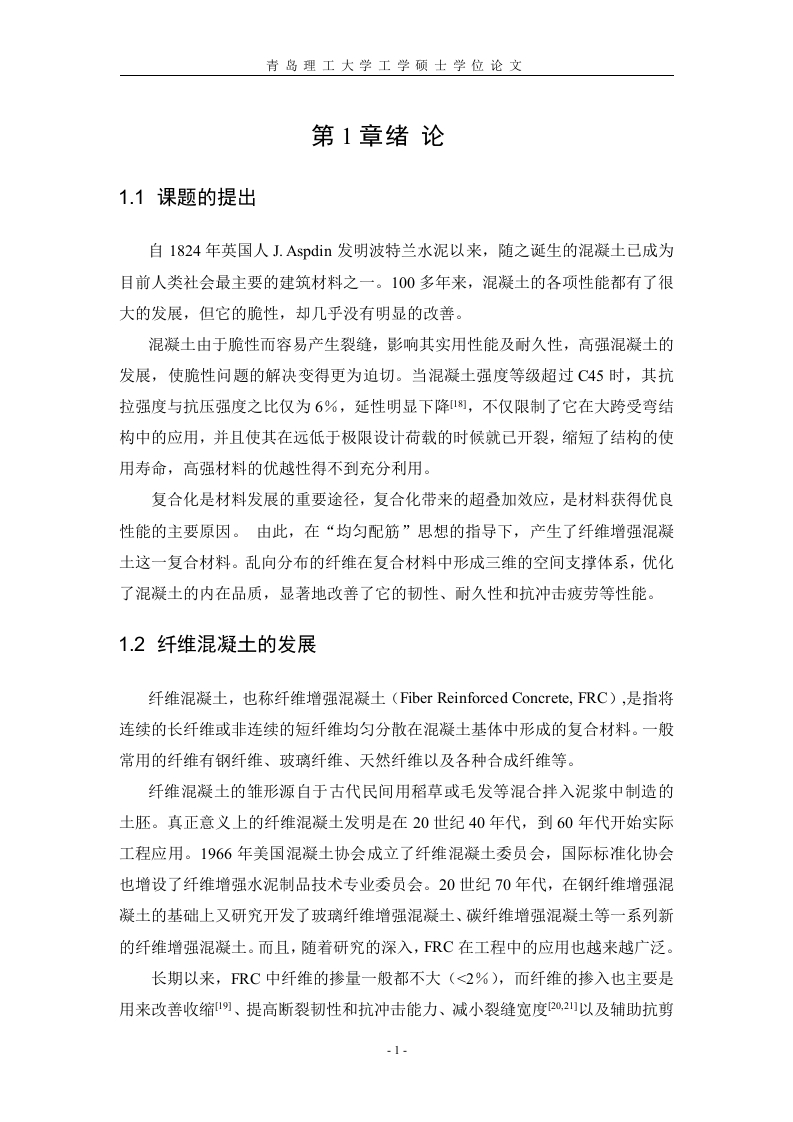

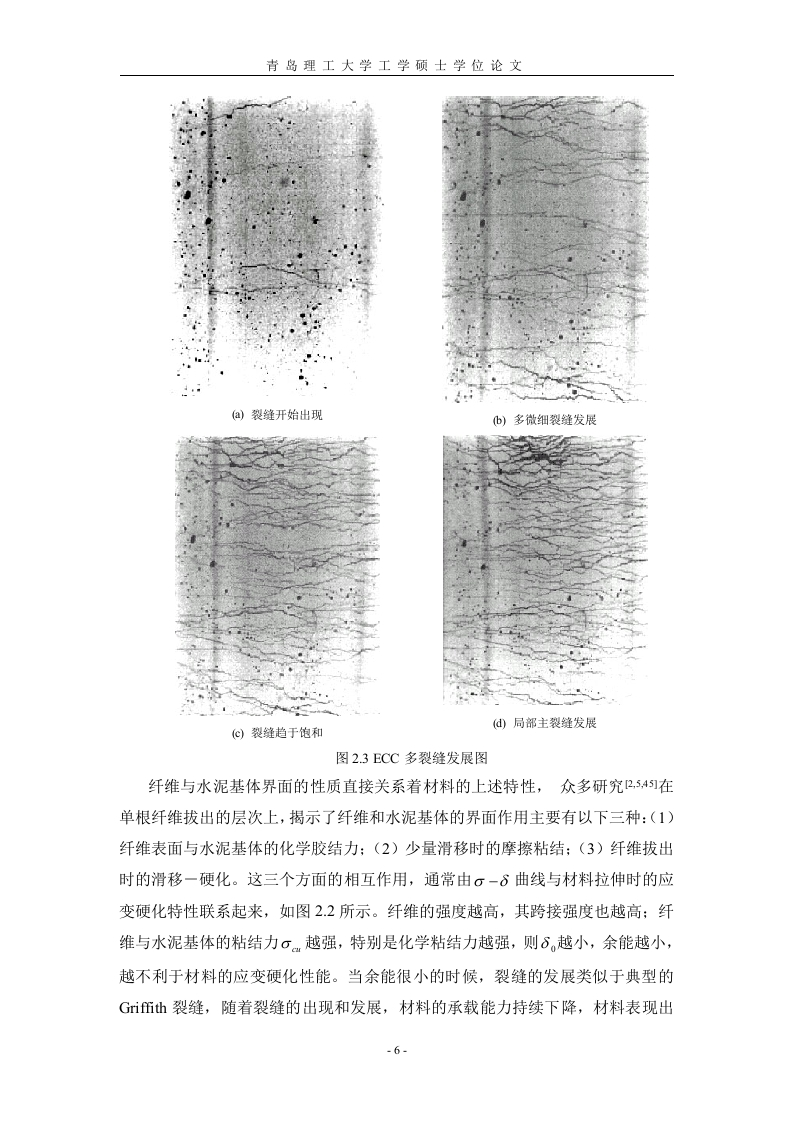

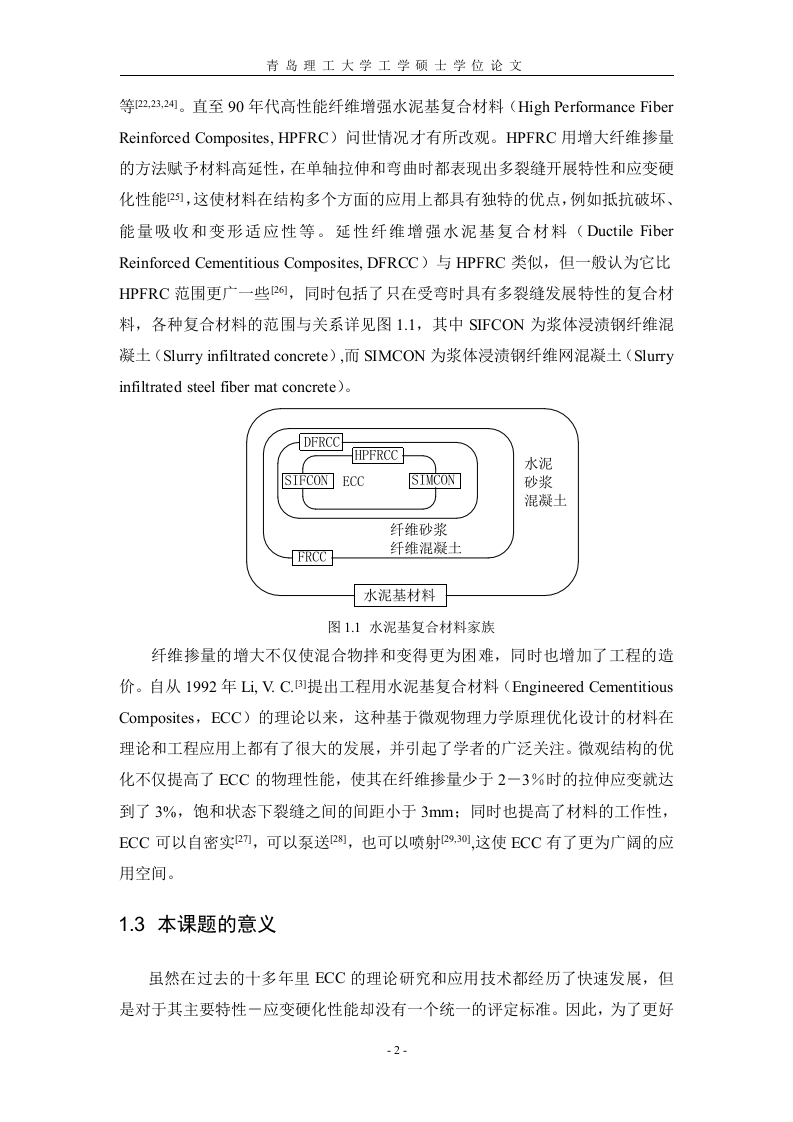

该研究依托青岛理工大学工学硕士论文，围绕纤维混凝土的配比与断裂性能展开试验与模拟分析。试验部分涵盖了直接拉伸试验、楔型劈裂试验、三点弯曲试验和四点弯曲试验，通过对比不同加载方式下的断裂能数据，揭示了试验方法对测试结果的影响。研究指出，直接拉伸试验在获取应变硬化参数方面具有优势，而弯曲试验更贴近实际构件受力状态，但断裂能计算结果存在差异。在纤维掺量影响方面，随着纤维掺量的增加，混凝土的断裂能呈现先上升后趋于稳定的趋势，表明存在一个最优掺量范围。数值模拟部分采用了混凝土开裂模型，通过对比试验数据验证了模型的准确性，模拟结果与试验曲线吻合良好，证实了所选模型在预测纤维混凝土断裂行为方面的有效性。论文还详细列出了试验设备的规格、试件编号规则以及完整的试验曲线数据，为后续研究提供了可复现的技术细节。

结论与建议：
该研究通过系统的试验与数值模拟，明确了试验方法对纤维混凝土断裂能测试结果具有显著影响，其中楔型劈裂试验与四点弯曲试验在断裂能计算上表现出较好的一致性。研究建议在实际工程应用中，应根据构件受力特点选择合适的试验方法评估材料性能。纤维掺量对断裂能的提升存在阈值效应，过量掺入纤维并不能持续增强韧性，反而可能增加成本与施工难度。数值模拟部分验证了所选开裂模型的适用性，为纤维混凝土的配比优化提供了理论依据。

文档评价：
该论文结构完整，试验设计严谨，数据详实，涵盖了从试验方法对比到数值模拟验证的全流程研究。对于从事纤维混凝土材料研发的工程师和科研人员而言，该文档提供了明确的试验方法选择指南与纤维掺量优化建议，具有较高的工程参考价值。特别是对不同试验方法可靠性的讨论，有助于减少因测试手段差异导致的结论偏差。

使用建议：
建议读者重点关注第5章中关于试验方法对断裂能影响的分析，以及第6章数值模拟的参数设置部分。在实际工程应用中，可参考文中纤维掺量与断裂能的关系曲线，结合具体工程需求确定最优配比。对于开展类似研究的学者，可直接借鉴其试验设计思路与数据编号规则，以提高研究效率。
