天津市某医院住院楼自动水喷淋灭火系统设计(带设计图纸8张)

11

---

文档主要内容

文档类型：设计报告

适用人群：建筑给排水工程师、消防工程师、设计院技术人员、相关专业学生

文档核心内容：

该文档以天津市某医院住院楼为对象，完整呈现了自动水喷淋灭火系统的设计过程与成果。内容涵盖设计依据、系统选型、参数计算、各层喷淋及报警平面布置、系统图等。核心设计包括根据医院功能分区确定喷头类型与布置、管网分区控制、报警阀组设置及与火灾自动报警系统的联动逻辑。

可解决的实际问题：

该文档可直接用于指导医院住院楼喷淋系统的施工图设计，帮助设计人员掌握医疗建筑消防设计要点。通过参考其中的平面布置和系统图，可快速完成类似项目的喷头布置、管径选择、报警阀定位等关键设计，确保系统合规且经济合理。

正文内容：

该设计针对天津市某医院住院楼，建筑层数为地上三层，主要功能为病房、诊室、办公及公共区域。系统采用湿式自动喷水灭火系统，设计依据《自动喷水灭火系统设计规范》GB 50084及相关地方标准。

设计流量按中危险级Ⅱ级确定，喷头工作压力不低于0.05MPa，系统供水由消防水池和喷淋泵保证。消防水池有效容积经计算确定，满足火灾延续时间要求。喷淋泵采用一用一备，自动切换。

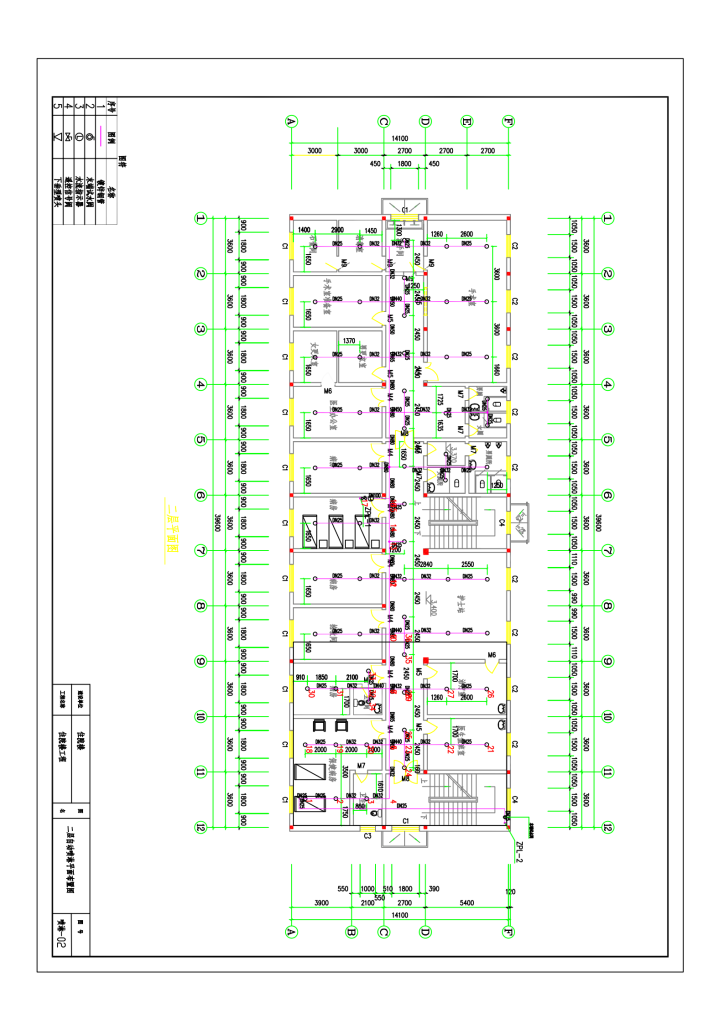

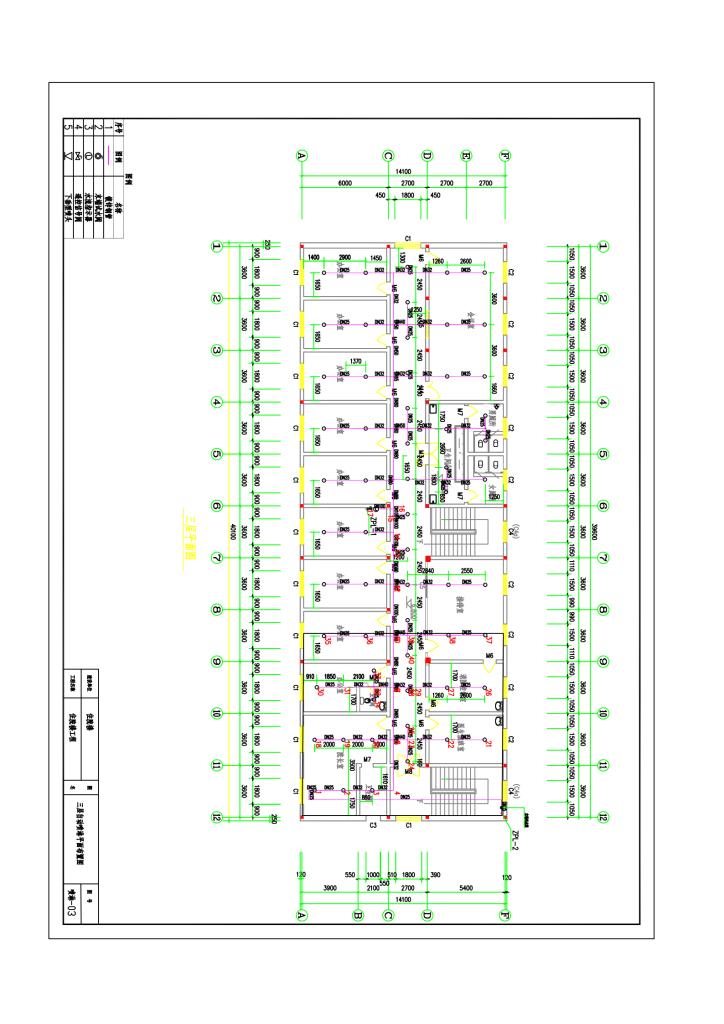

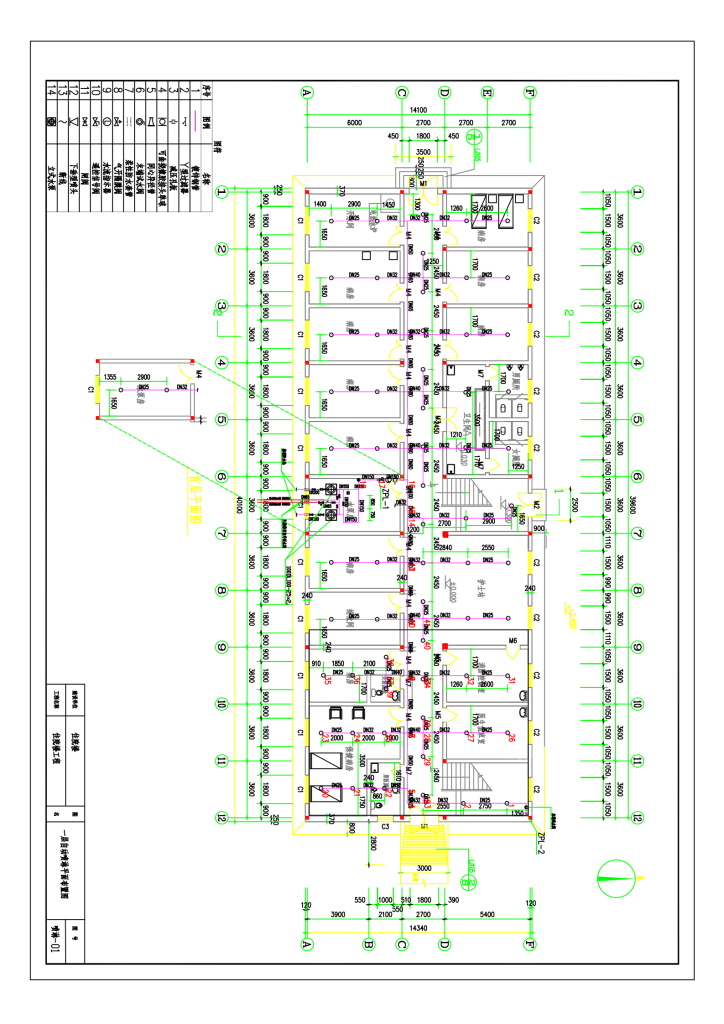

首层喷淋图显示门诊大厅、药房、走廊等区域喷头采用正方形布置，间距符合规范要求。第二层喷淋图针对病房区，喷头选用快速响应喷头，布置间距适当加密，确保病房全覆盖。第三层喷淋图涵盖手术室、ICU等特殊区域，喷头采用隐蔽型或带保护罩型，满足洁净及安全要求。

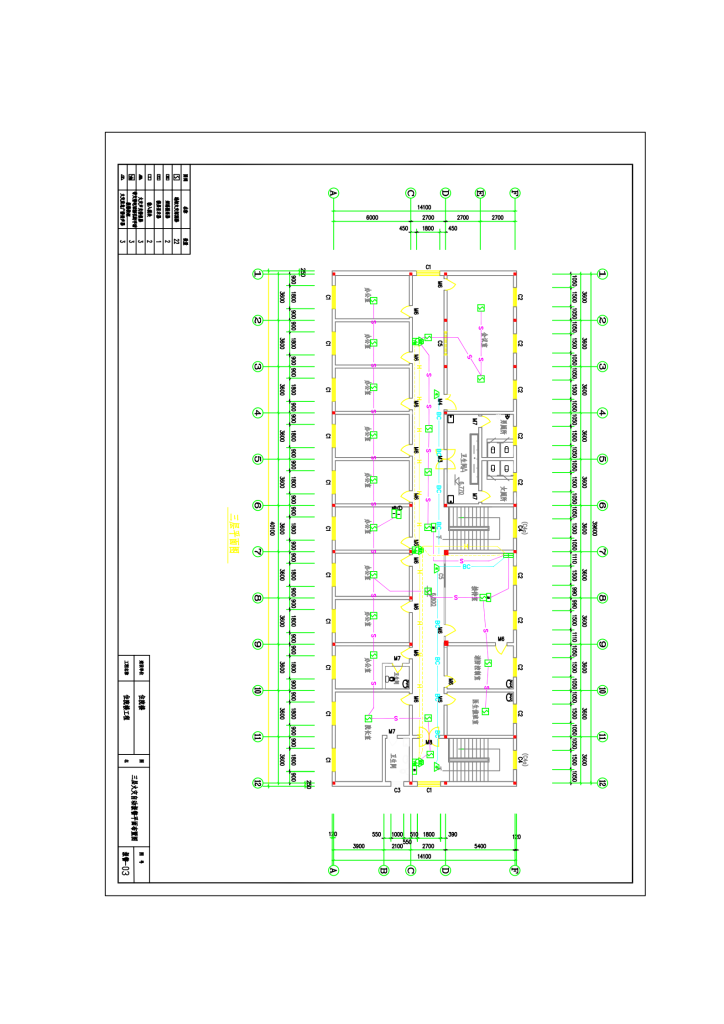

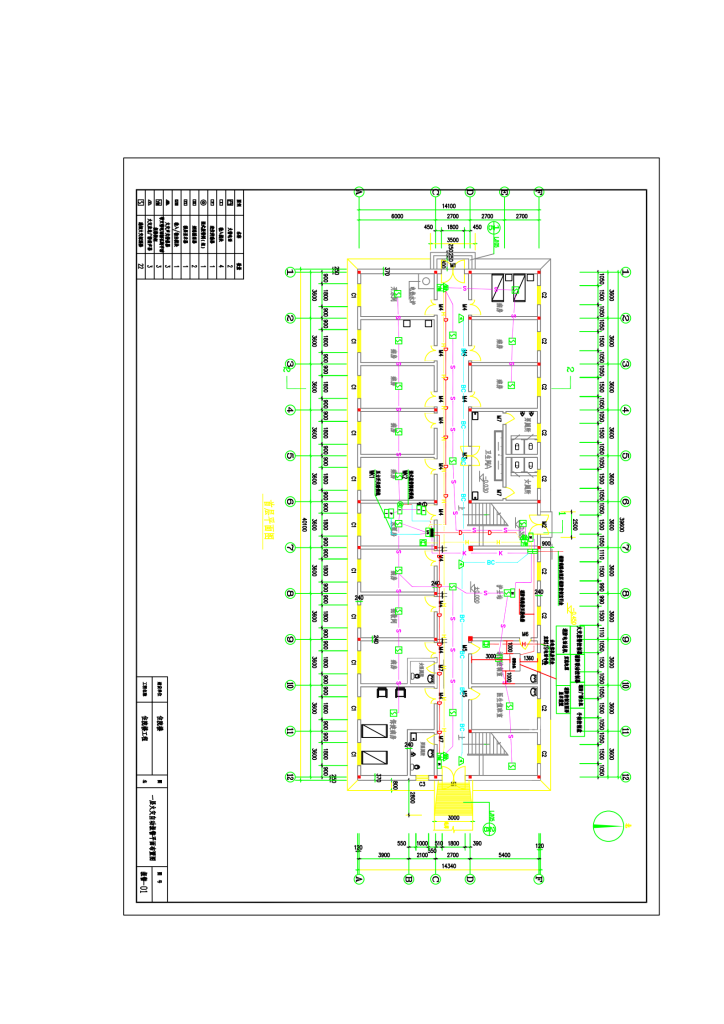

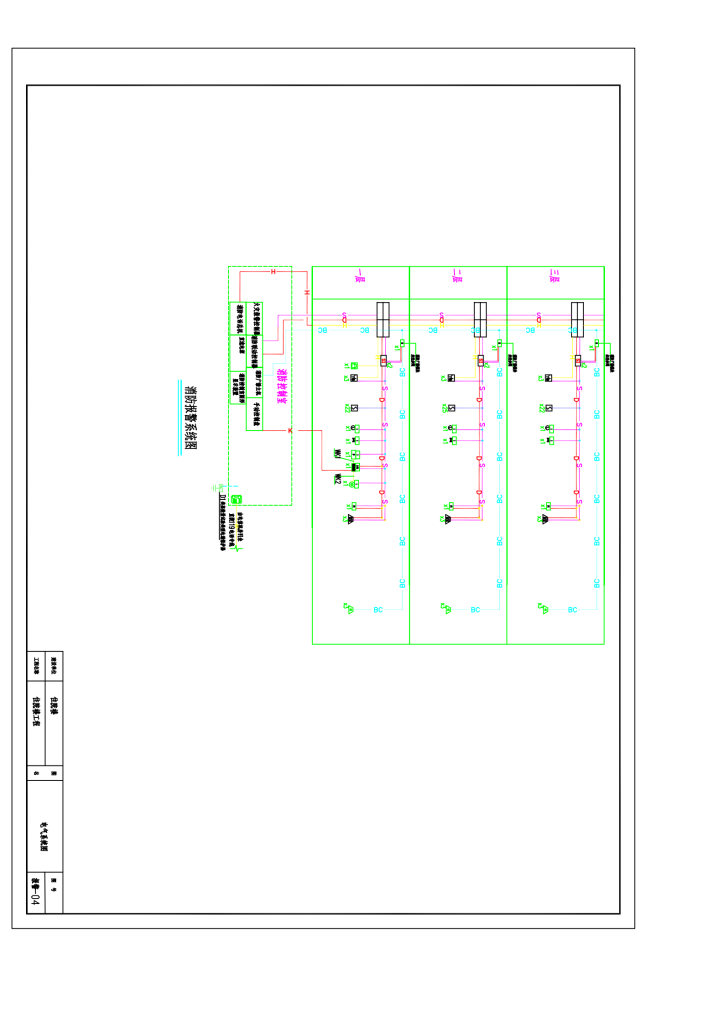

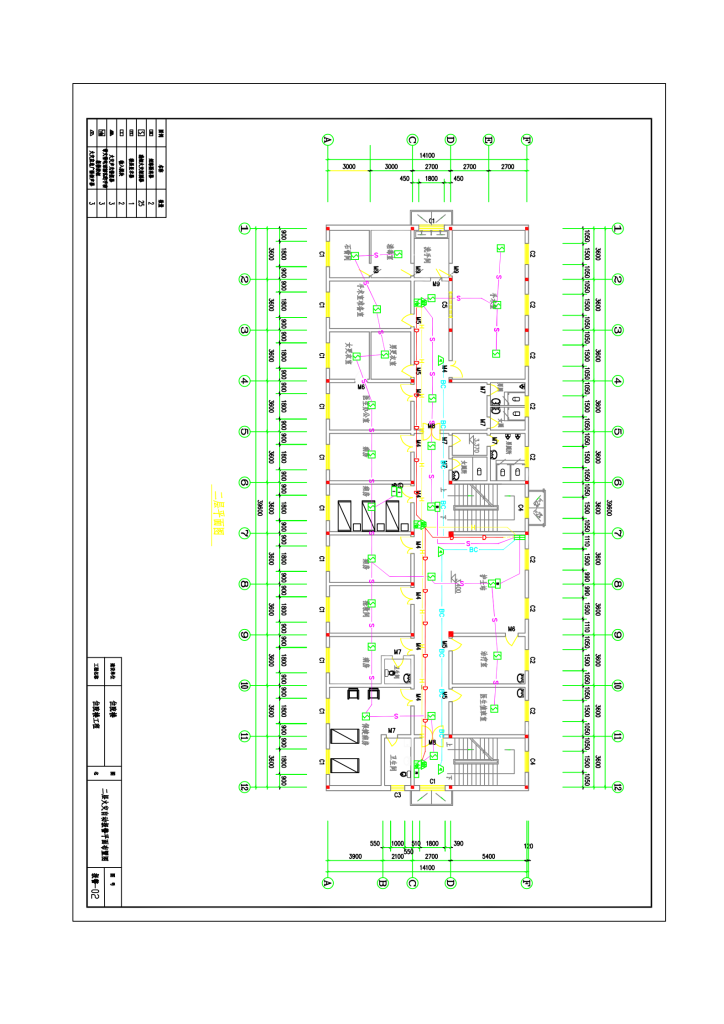

报警系统图详细展示了报警阀组设置于首层消防控制室附近，每个防火分区设水流指示器和信号阀。系统控制逻辑包括喷头动作后水流指示器反馈信号，报警阀压力开关直接启动喷淋泵，同时向消防控制室报警。各层报警图标注了感烟探测器、手动报警按钮及声光报警器位置，与喷淋系统形成完整联动。

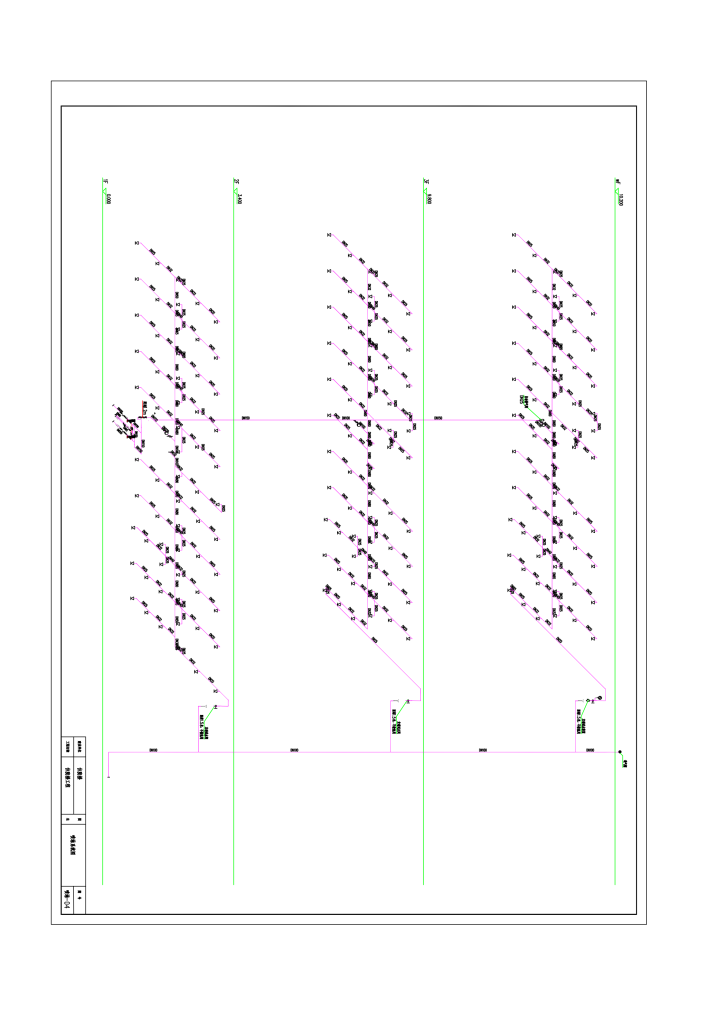

系统图整体呈现了管网走向，采用环状布置，主管管径经计算确定。设计考虑了医院不间断供水需求，设置两路消防进水，并在室外设水泵接合器。管道采用热镀锌钢管，连接方式为沟槽连接，阀门采用信号阀和蝶阀。

结论与建议：

该设计严格遵循国家规范，充分考虑了医院住院楼的功能特点和消防需求。建议在实际施工中注意喷头与灯具、风口等障碍物的距离，确保保护效果。同时，应定期对系统进行维护测试，保证联动功能正常。

此外，设计图纸应作为施工依据，不得随意更改。施工完成后需进行系统调试和验收，确保各项功能达标。

文档评价：

该文档内容完整，图纸与说明结合，逻辑清晰，具有较高的工程参考价值。设计细节考虑周全，尤其针对医院特殊区域的处理值得借鉴。

使用建议：

建议设计人员将该文档作为医院类建筑喷淋系统设计的范本，结合具体项目调整参数。学生可借此理解自动喷淋系统的设计流程和规范应用。
