高层宾馆防排烟系统设计（带设计图纸7张）

---

文档主要内容

文档类型：工程设计图纸及设计说明书。

适用人群：建筑环境与能源应用工程、消防工程专业学生，暖通设计师，建筑工程师。

文档核心内容：高层宾馆防排烟系统设计，包含一层至十五层及顶层平面图、系统图共7张CAD图纸，以及详细设计说明PDF。

可解决的实际问题：提供高层宾馆防排烟系统的完整设计范例，涵盖防烟分区划分、排烟口布置、风道系统设计等关键环节，便于参考学习与工程实践。

正文内容：

高层宾馆防排烟系统设计是建筑防火设计的重要内容。合理的防排烟系统能够有效控制烟气蔓延，保障人员安全疏散。该文档针对高层宾馆这一建筑类型，提供了完整的设计方案。

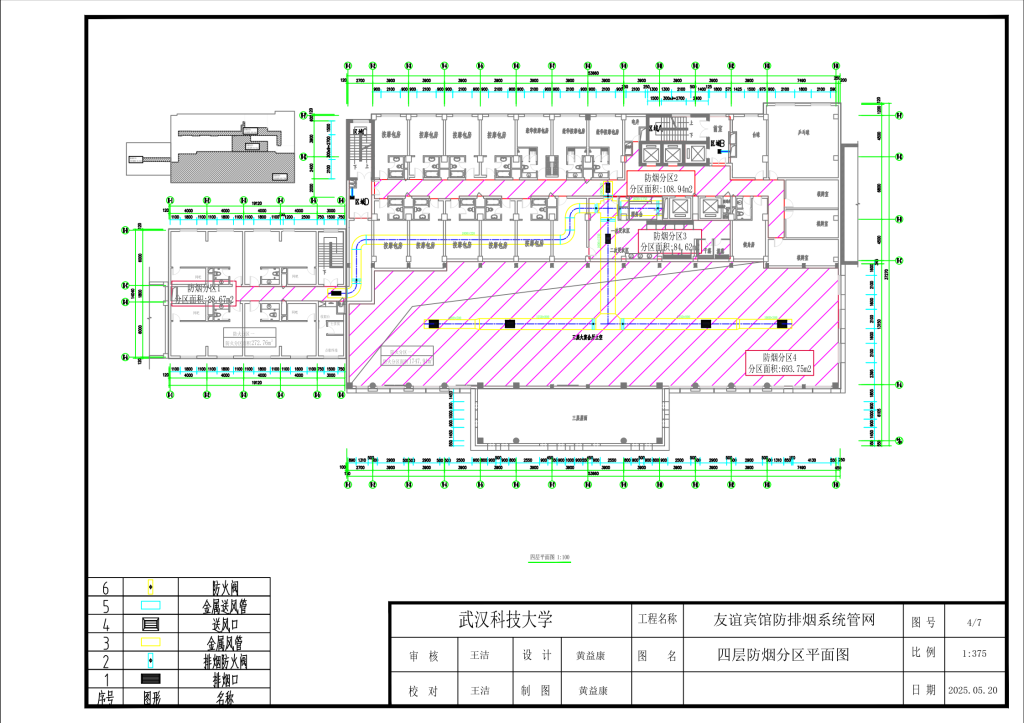

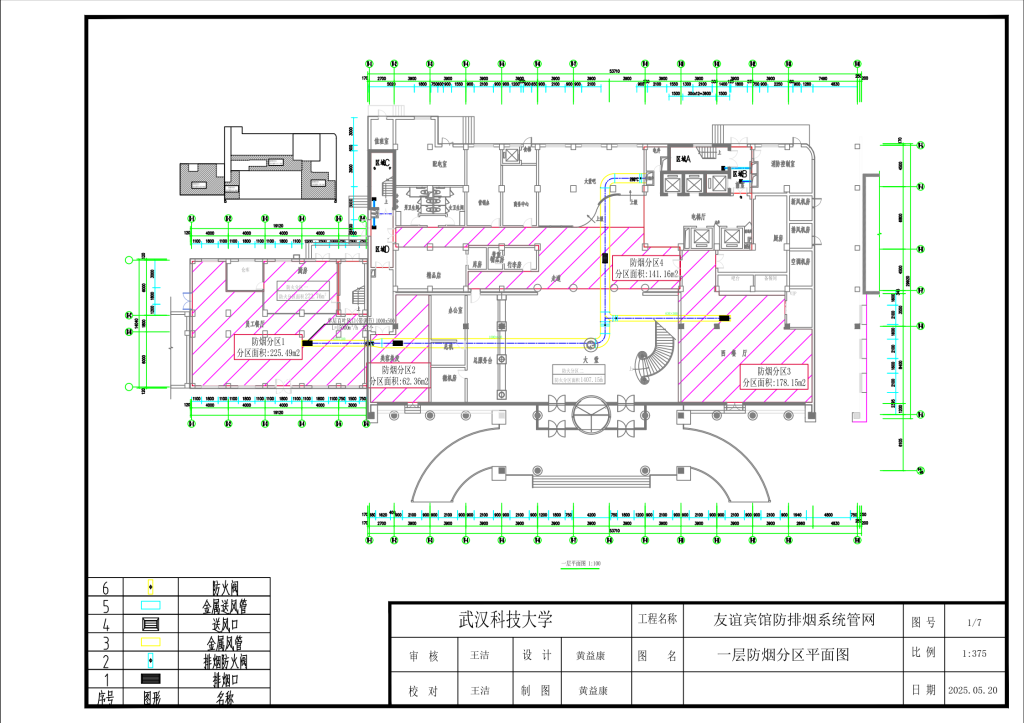

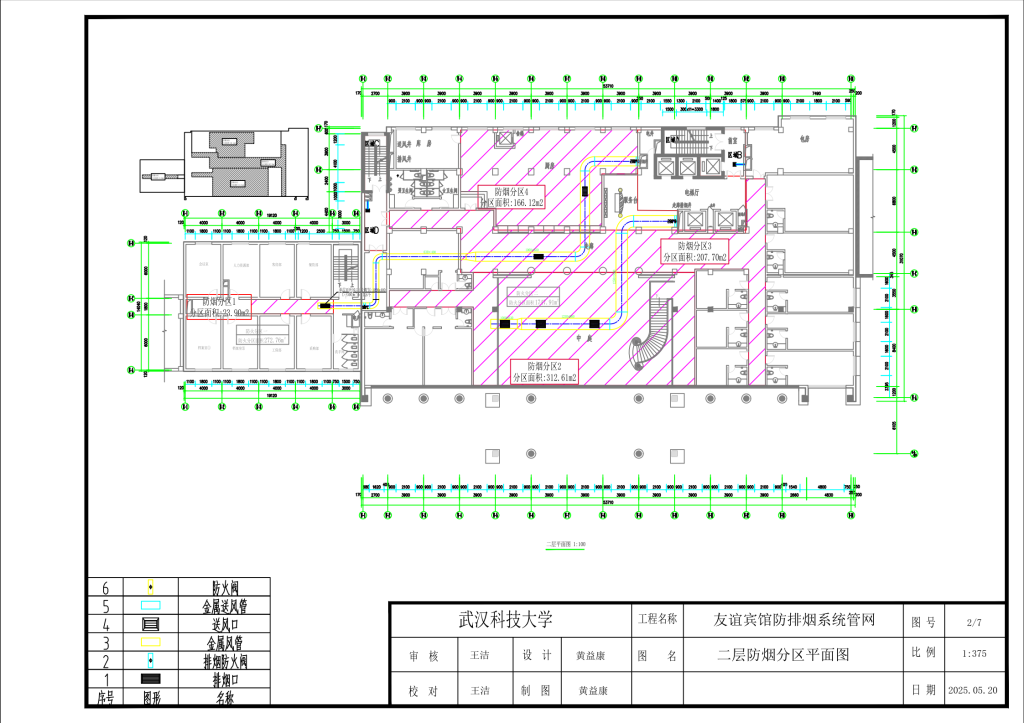

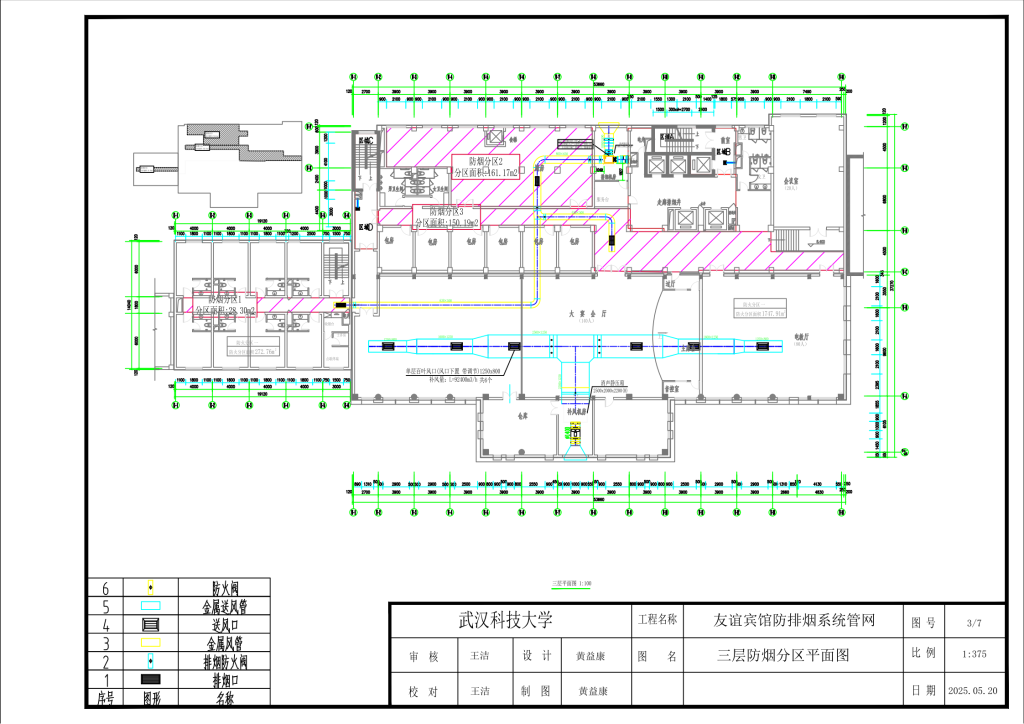

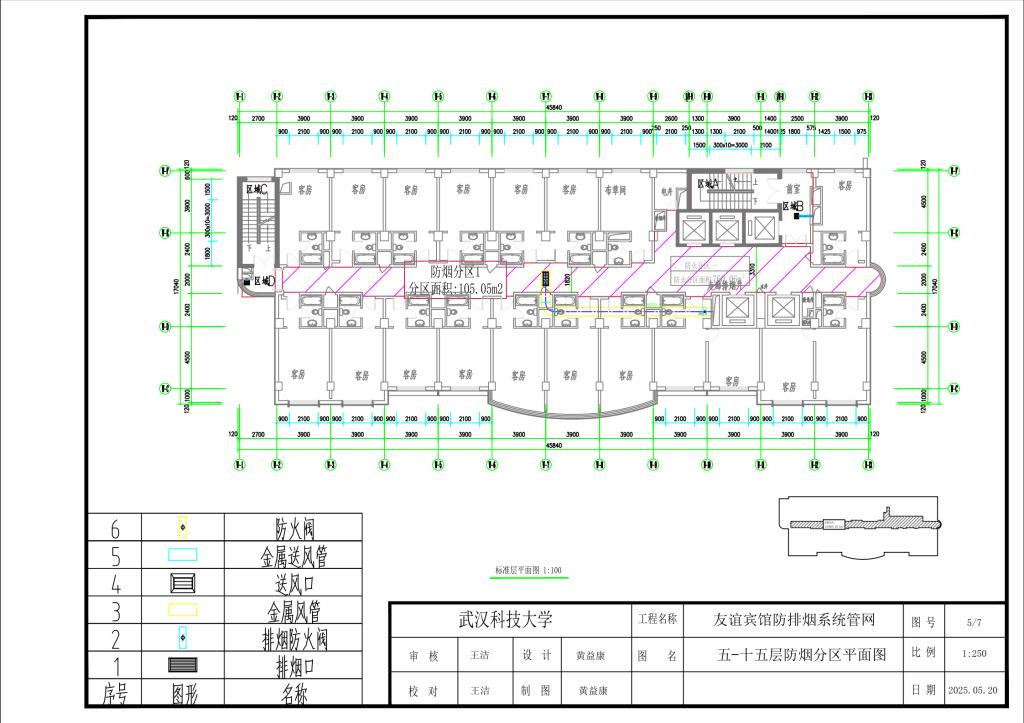

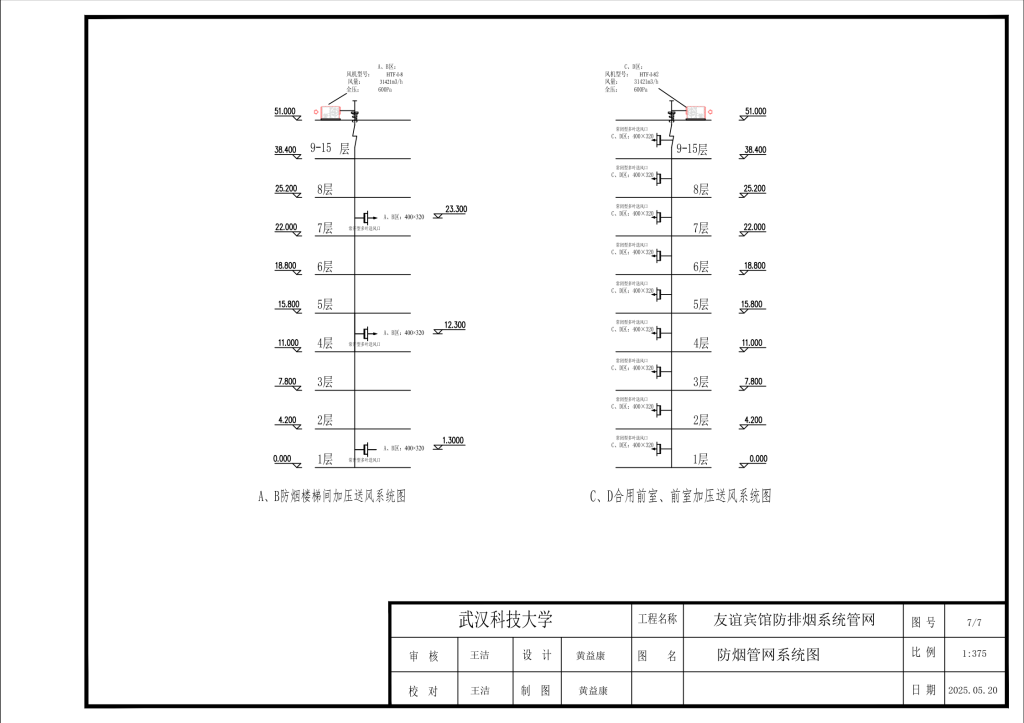

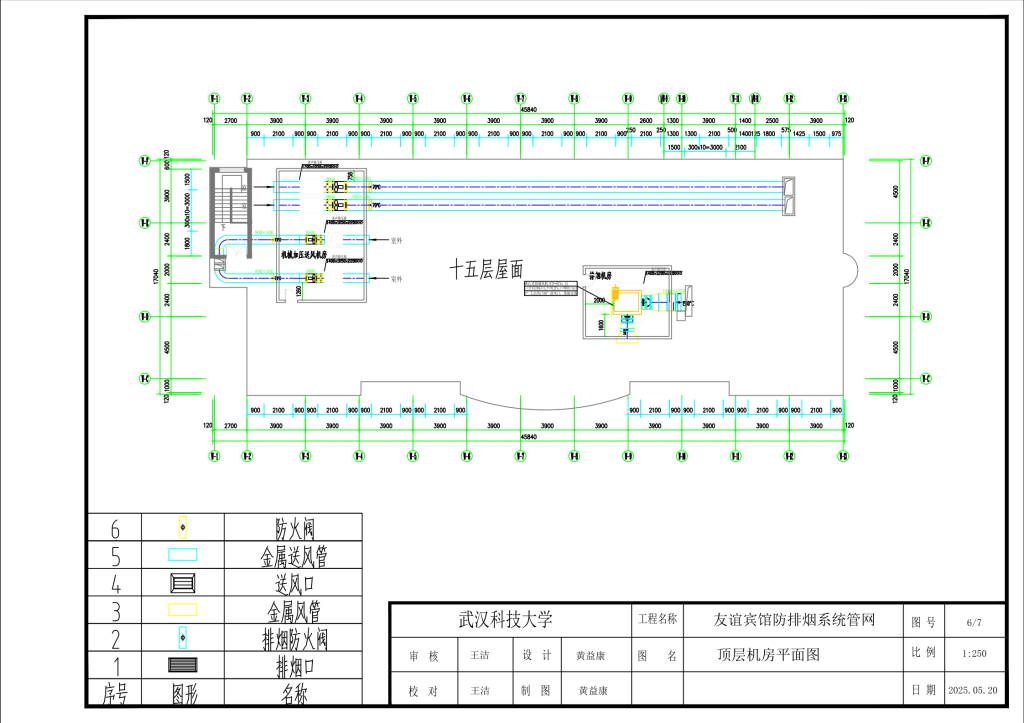

图纸部分包含一层至十五层及顶层平面图，以及系统图，共计7张CAD图纸。各层平面图详细绘制了防烟分区、排烟口、送风口及管道布置。系统图则展示了整个防排烟系统的连接关系与运行原理。

图纸标注清晰，符合制图规范，便于直接参考使用。图纸中详细标注了排烟口尺寸、风管截面、风机位置等关键信息，便于施工和安装参考。这些细节体现了设计的严谨性，使用者可以据此进行工程量估算和材料准备。

PDF设计说明文档系统阐述了设计依据、防排烟方式选择、风量计算及设备选型等内容。说明与图纸相互对应，形成了完整的设计文件。该文档既可用于教学，也可用于实际工程设计参考。

设计遵循现行消防规范，合理设置防烟分区与排烟系统。排烟系统与机械送风系统配合，确保火灾时烟气有效排除。图纸中体现了对楼梯间、前室等关键部位的防烟保护。

该文档的独有特点在于覆盖了所有楼层平面及系统整体，提供了全面的设计视角。使用者可以通过图纸直观了解防排烟系统的空间布局。结合说明文档，可以深入理解设计思路与计算方法。

高层宾馆防排烟系统设计需综合考虑建筑高度、功能布局等因素。该文档的设计方案体现了对这些因素的考量，具有较好的适应性。无论是对于学生还是工程师，该文档都是一份实用的参考资料。

该文档的设计思路清晰，图纸与说明配合紧密，是学习防排烟系统设计的良好素材。它可以帮助使用者快速掌握高层宾馆防排烟系统的设计要点。文档内容专业、规范，具有较高的参考价值。

结论与建议：

该文档通过图纸与说明相结合，全面呈现了高层宾馆防排烟系统设计。建议使用者结合实际工程，重点参考图纸中的管道走向和设备布置细节，并对照规范进行验证。该文档对学习和设计具有重要参考价值。

文档评价：

内容详实，图纸齐全，实用性强，是高层宾馆防排烟系统设计的优质参考资料。

使用建议：

适合作为课程设计、毕业设计或工程设计的参考，也可用于教学演示。
