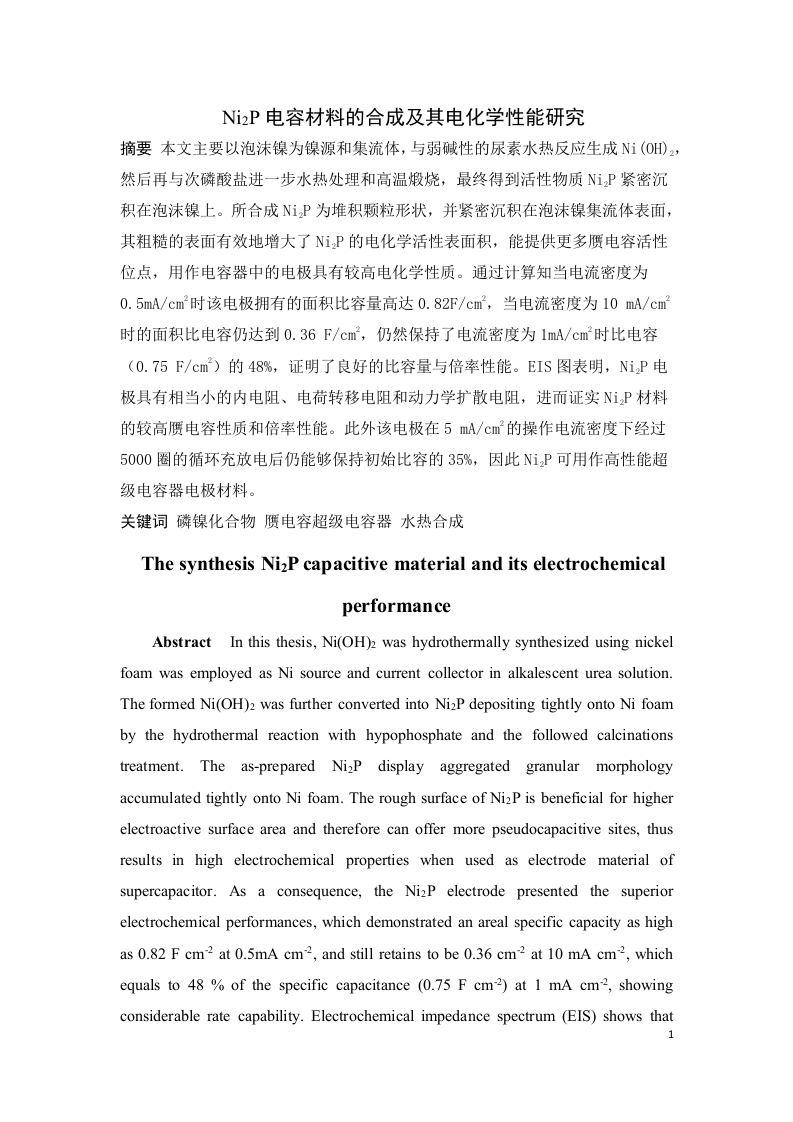

Ni2P电容材料的合成及其电化学性能研究

---

文档主要内容

文档类型： 论文
适用人群： 材料科学、电化学、超级电容器领域的研究人员及学生

文档可解决的实际问题： 本文系统阐述了Ni₂P电极材料的合成路径与电化学特性，为开发高比容量、长循环寿命的赝电容电极提供了实验依据和性能参考，有助于研究者快速评估该材料在超级电容器中的实际应用潜力。

正文：

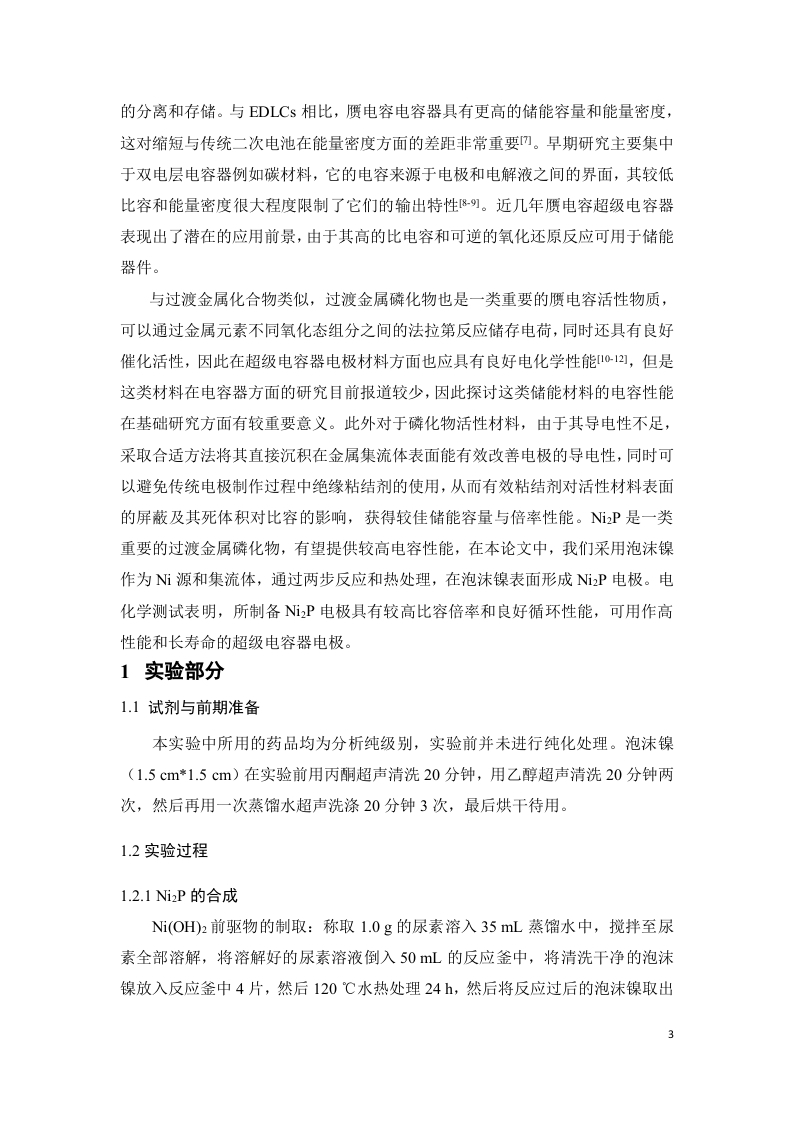

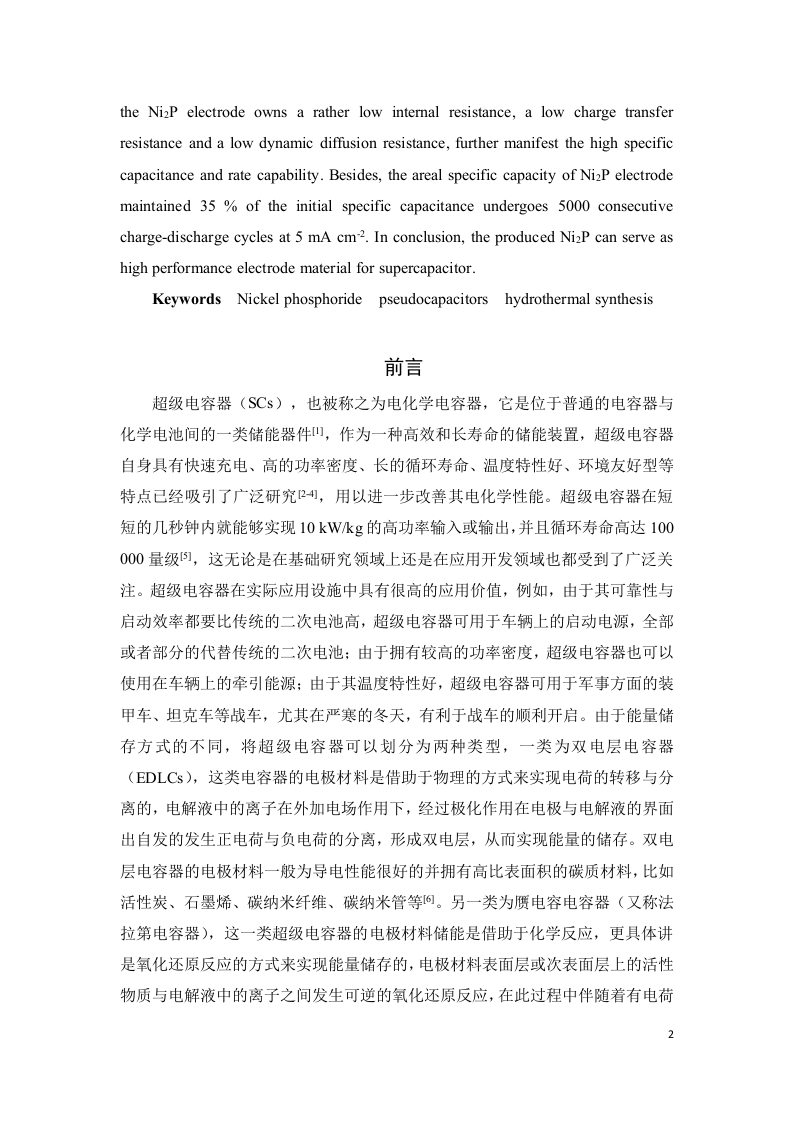

超级电容器凭借快速充放电、高功率密度、长循环寿命及良好温度特性，在车辆启动电源、牵引能源及军事战车等领域具有重要应用价值。根据储能机制，超级电容器分为双电层电容器（EDLCs）和赝电容电容器两类。前者通过电极与电解液界面形成的双电层物理储能，常用碳质材料；后者则依赖电极表面活性物质与电解液离子间的可逆氧化还原反应实现化学储能。

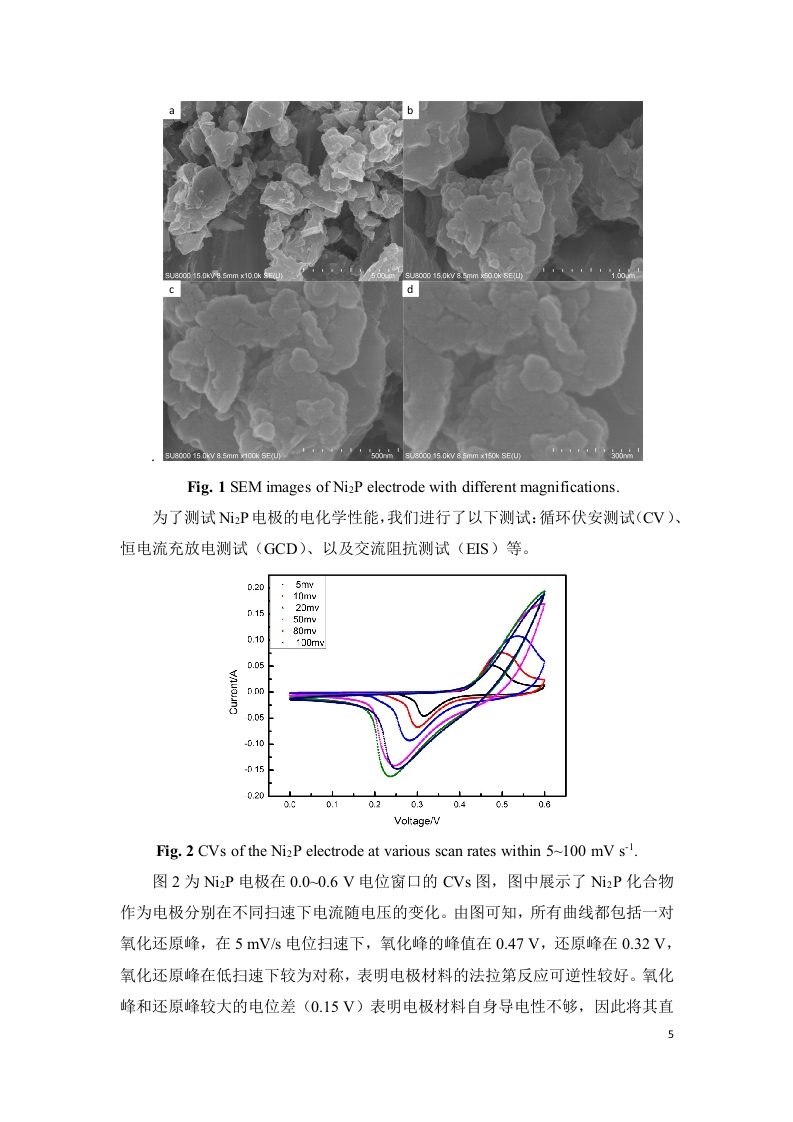

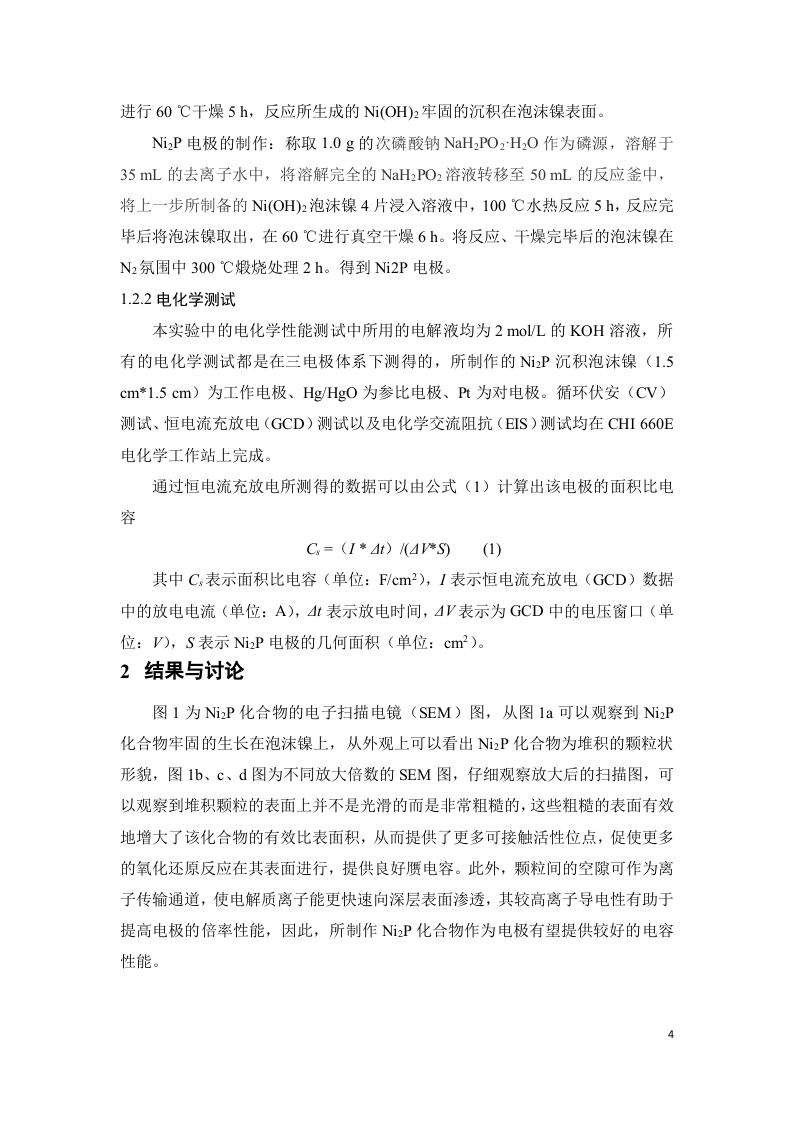

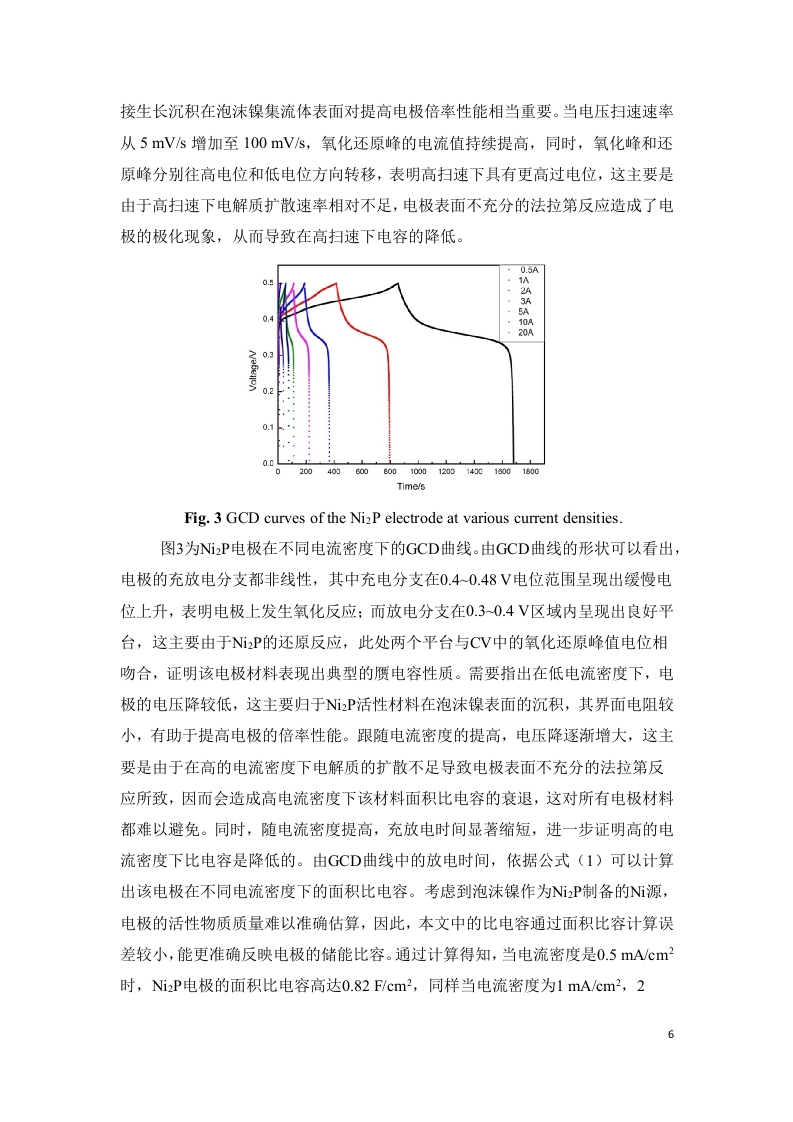

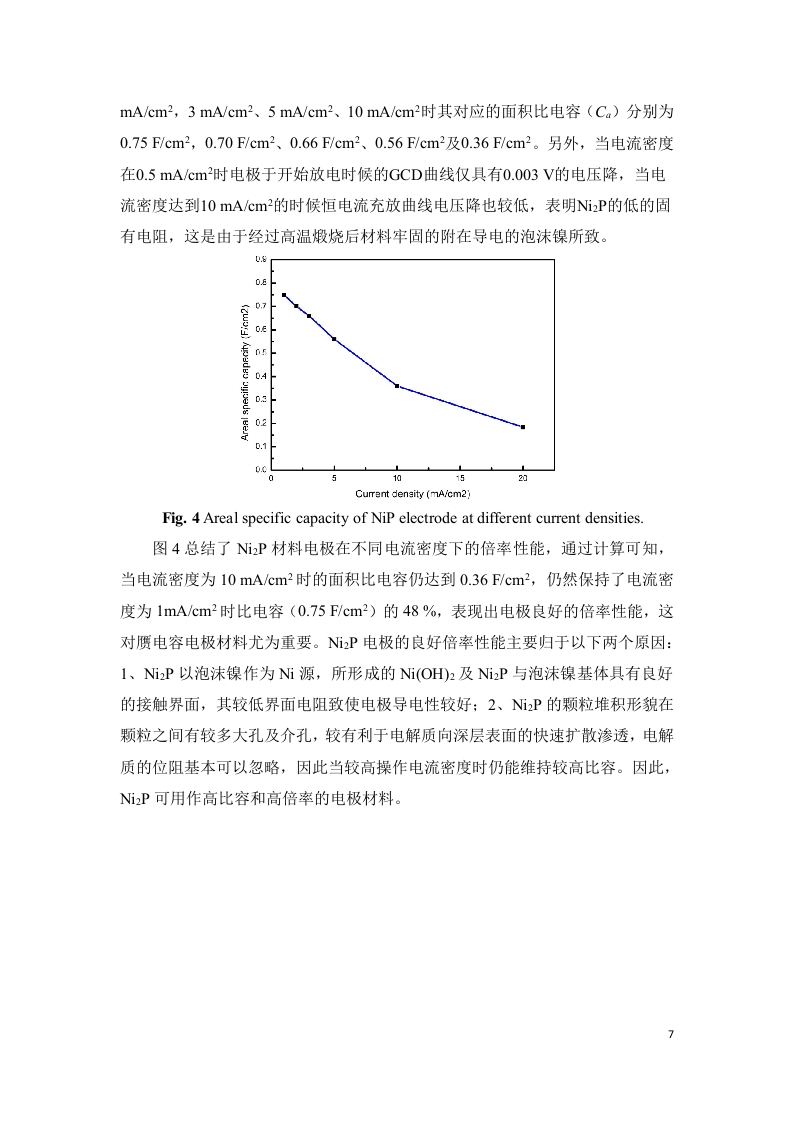

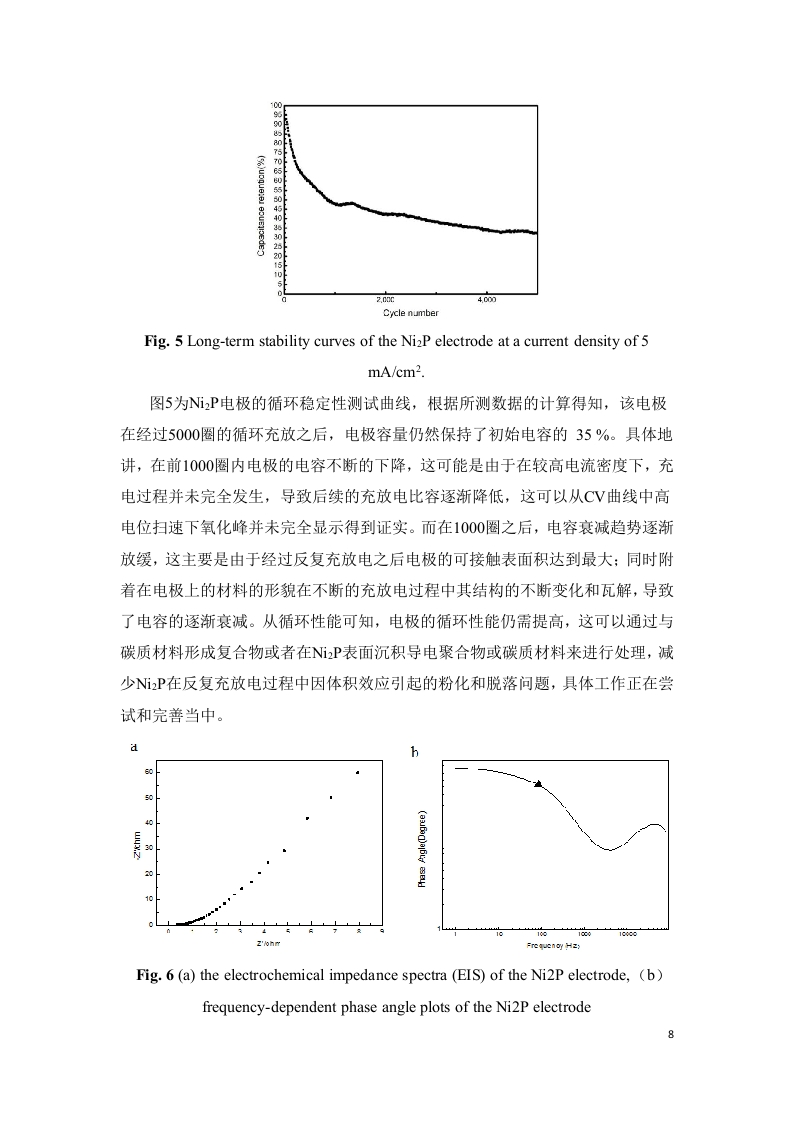

本研究聚焦于Ni₂P电容材料的合成及其电化学性能。通过水热法制备的Ni₂P电极展现出优异的电化学特性：其内阻较低，同时电荷转移电阻和动态扩散电阻均处于较低水平，这直接促进了高比电容与高倍率性能的实现。在循环稳定性测试中，该电极在5 mA cm⁻²的电流密度下经过5000次连续充放电循环后，面积比容量仍保持初始值的35%，表明其具备良好的长期工作可靠性。

综合来看，所合成的Ni₂P材料凭借低电阻特性和可观的循环保持率，能够作为高性能超级电容器的候选电极材料。该研究为磷化镍基赝电容材料的进一步优化提供了基础数据，尤其适用于需要兼顾高功率输出与中等循环寿命的应用场景。
