文档主要内容
文档类型：科研论文。
适用人群：材料化学、催化领域的研究人员、研究生及从事介孔材料改性与应用的技术人员。

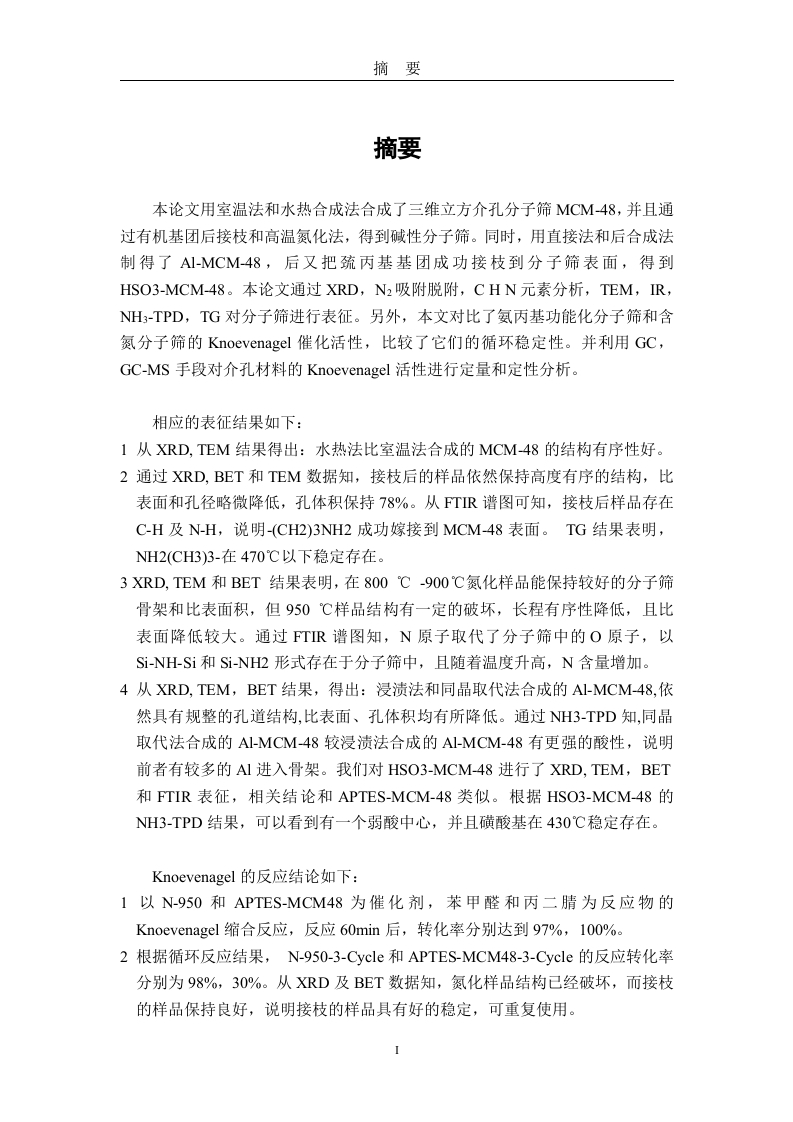

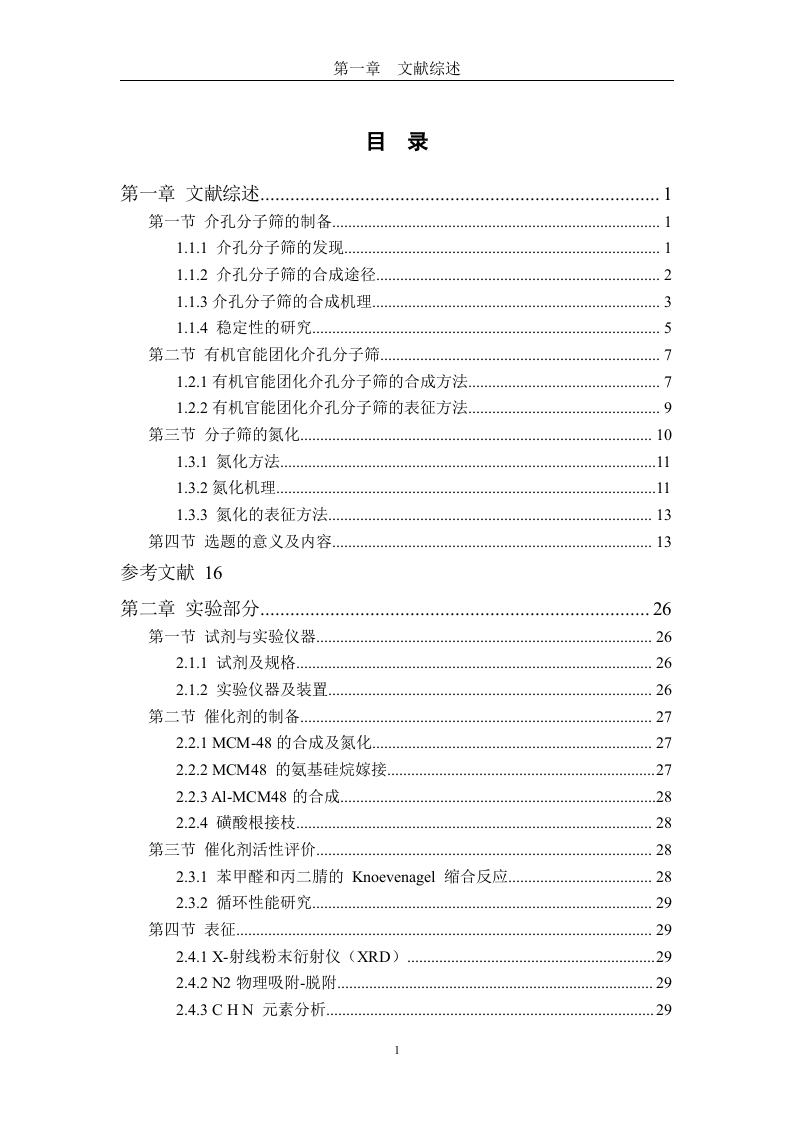

该文档系统研究了有机官能团化MCM-48与氮化MCM-48的制备方法、结构表征及其在Knoevenagel反应中的催化性能，为介孔分子筛的表面功能化改性提供了实验依据与数据支撑。文档解决了如何通过接枝与氮化手段调控MCM-48表面化学性质，并评估改性材料在碱催化反应中的活性与稳定性问题，对设计高效固体碱催化剂具有重要参考价值。

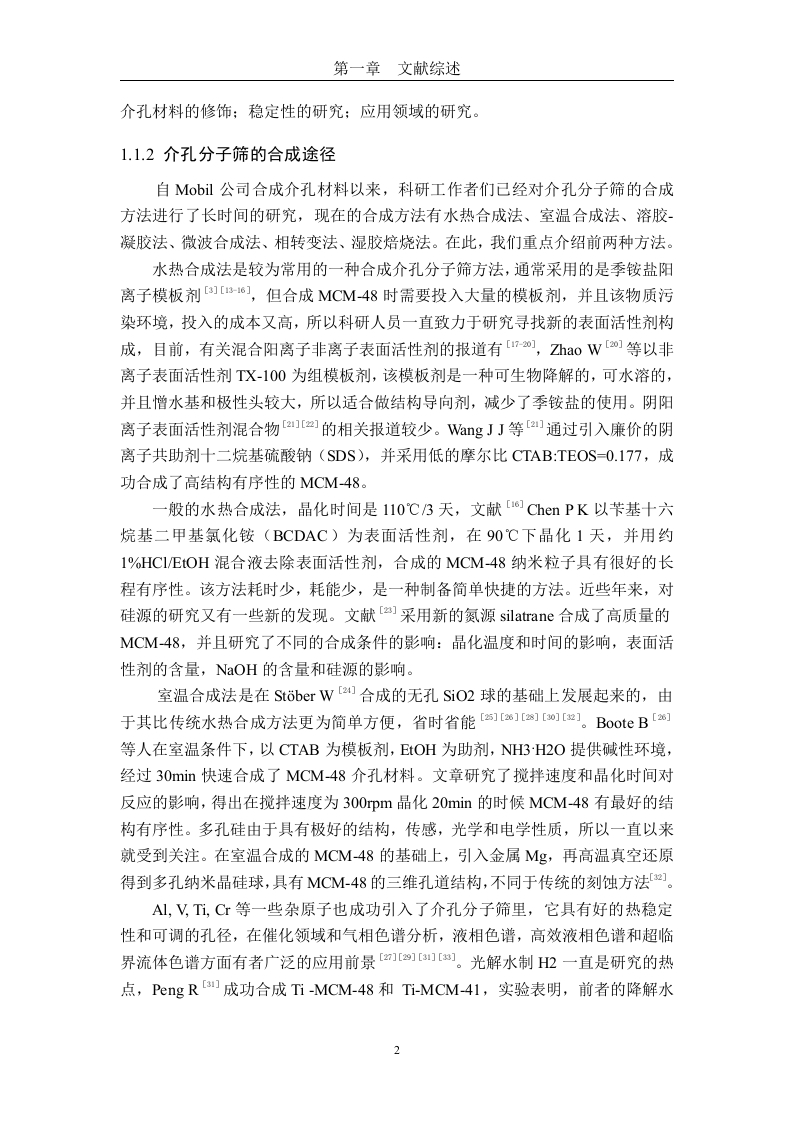

文档首先以MCM-48介孔分子筛为基础，采用有机官能团化方法，通过硅烷偶联剂将氨基等活性基团接枝到孔道表面，制备出功能化材料。同时，采用高温氮化工艺，在氨气氛围下处理MCM-48，将部分骨架氧原子替换为氮原子，获得氮化MCM-48。两种改性策略均旨在引入碱性位点，以提升材料对Knoevenagel缩合反应的催化效率。

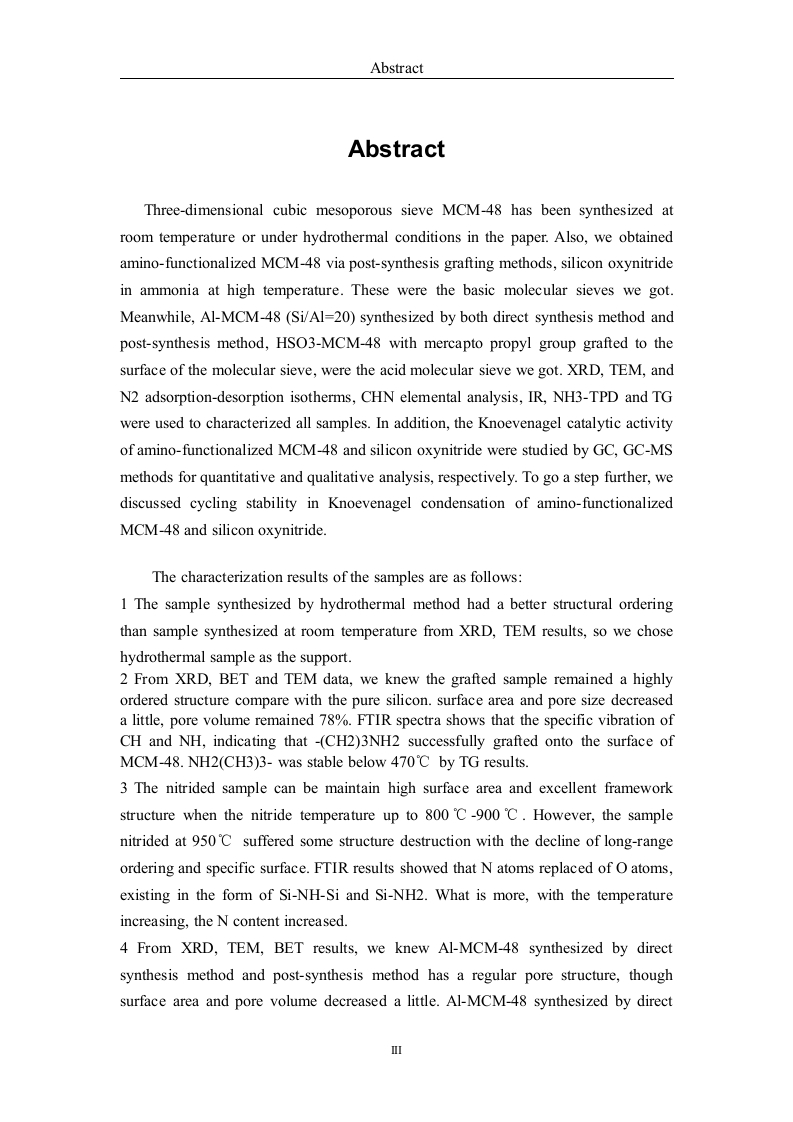

表征结果显示，有机官能团化MCM-48保留了有序的介孔结构，接枝后比表面积略有下降，但氨基负载量可达1.2 mmol/g。氮化MCM-48的骨架氮含量随处理温度升高而增加，在800℃氮化后氮含量达到8.5%，同时材料仍保持较高的比表面积与孔容。X射线衍射与氮气吸附-脱附分析证实，两种改性方法均未破坏MCM-48的立方介孔结构。

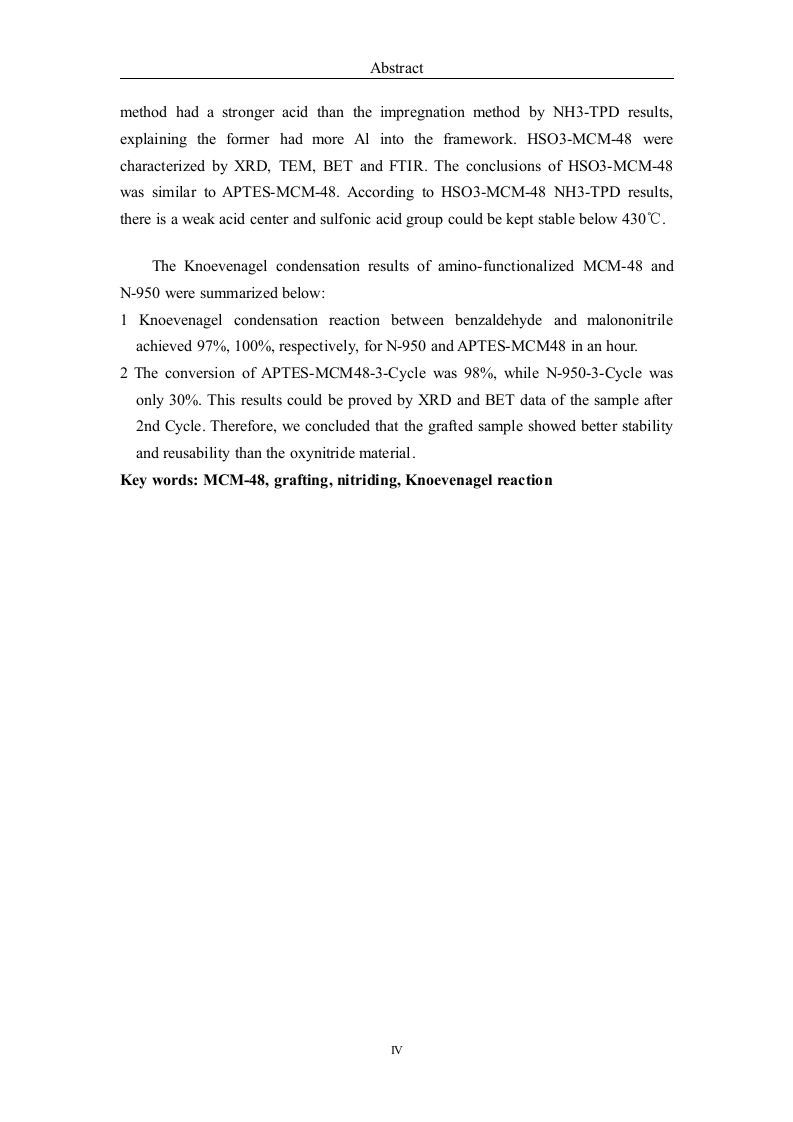

在Knoevenagel反应测试中，以苯甲醛与丙二腈为模型反应物，有机官能团化MCM-48的催化转化率在2小时内达到95%，且重复使用5次后活性下降不超过10%。氮化MCM-48同样表现出良好活性，在相同条件下转化率达88%，但反应速率略低于接枝样品。两种催化剂均优于未改性MCM-48，表明引入碱性位点是提升催化性能的关键。
文档结论指出，有机官能团化与氮化均为有效的MCM-48表面碱化手段，其中接枝法在催化活性与可重复使用性上略占优势，而氮化法在热稳定性与抗溶剂侵蚀方面表现更佳。研究人员可根据具体反应条件与稳定性需求选择合适改性路线。该研究为介孔材料在碱催化领域的应用提供了清晰的方法对比与数据参考。
暂无评论内容
