文档主要内容
文档类型：开题报告（研究计划）
适用人群：木材科学与工程、生物质材料、高分子改性领域的研究生、科研人员及相关专业本科生
文档核心内容：
该开题报告围绕糠醇改性木材细胞壁的物理环境展开研究，系统梳理了改性前后木材细胞壁的微观形貌、孔结构、含水率及尺寸稳定性等关键指标的变化规律。通过SEM（扫描电子显微镜）和CLSM（共聚焦激光扫描显微镜）等表征手段，揭示了糠醇在细胞壁内的分布状态及其对物理环境的调控机制。研究还涉及相对湿度（RH）条件下木材含水率的动态响应，以及改性对细胞壁孔隙率、化学交联程度的影响。
可解决的实际问题：
该研究为木材改性领域提供了糠醇处理对细胞壁物理环境影响的系统认知，帮助科研人员明确改性工艺参数与最终性能的关联，指导实际生产中木材耐湿性、尺寸稳定性的优化，同时为开发新型生物基木材保护剂提供理论依据。
正文内容：

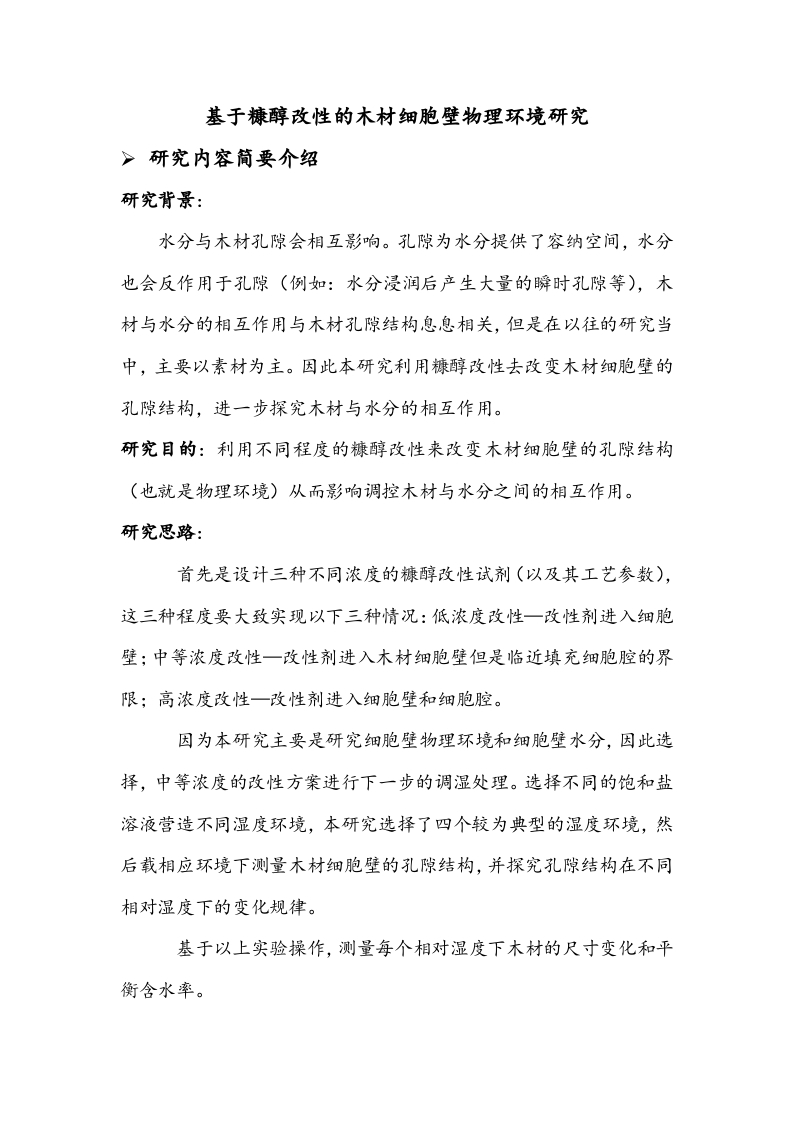

糠醇改性是一种通过真空浸渍或热固化将糠醇单体引入木材细胞壁，并使其原位聚合形成树脂网络的技术。该开题报告聚焦于改性后木材细胞壁物理环境的变化，包括微观形貌、孔隙特征、含水率及尺寸稳定性等核心指标。研究采用SEM观察改性前后细胞壁的表面形貌，发现糠醇聚合物均匀填充于细胞腔及细胞壁微孔中，导致细胞壁表面趋于致密，孔隙率显著降低。CLSM成像进一步证实，糠醇树脂主要分布在细胞壁的次生壁层，与纤维素、半纤维素形成交联结构，从而改变了细胞壁的物理环境。
在含水率测试中，不同相对湿度（RH）条件下，改性木材的平衡含水率较未处理木材明显下降，尤其在RH 85%以上高湿环境中，降幅可达30%至40%。这一结果表明糠醇改性有效抑制了水分在细胞壁内的吸附与迁移。同时，尺寸稳定性测试显示，改性木材的径向与弦向干缩率分别降低约25%和30%，说明细胞壁物理环境的改变显著提升了木材的抗变形能力。此外，研究还通过压汞法分析了改性前后细胞壁的孔结构变化，发现微孔（直径小于10纳米）数量减少，而中孔（10至50纳米）比例略有上升，这与糠醇聚合物的填充和交联作用密切相关。
结论与建议：
该研究通过SEM、CLSM及含水率、尺寸稳定性等实验，系统证实了糠醇改性能够有效改善木材细胞壁的物理环境，具体表现为孔隙率降低、含水率下降、尺寸稳定性提升。建议后续研究进一步优化糠醇浓度与固化工艺，探索不同树种细胞壁的响应差异，并结合力学性能测试建立改性木材的综合评价体系。
文档评价：
该开题报告逻辑清晰，实验设计合理，表征手段全面，为糠醇改性木材的物理环境研究提供了扎实的基础数据与理论支撑，具有较高的学术参考价值。
使用建议：
读者可重点参考其中的实验方法（SEM、CLSM、含水率测试）及数据分析思路，用于自身研究中的改性效果评估；开题报告中的文献综述部分亦可作为相关课题的背景资料。
暂无评论内容
