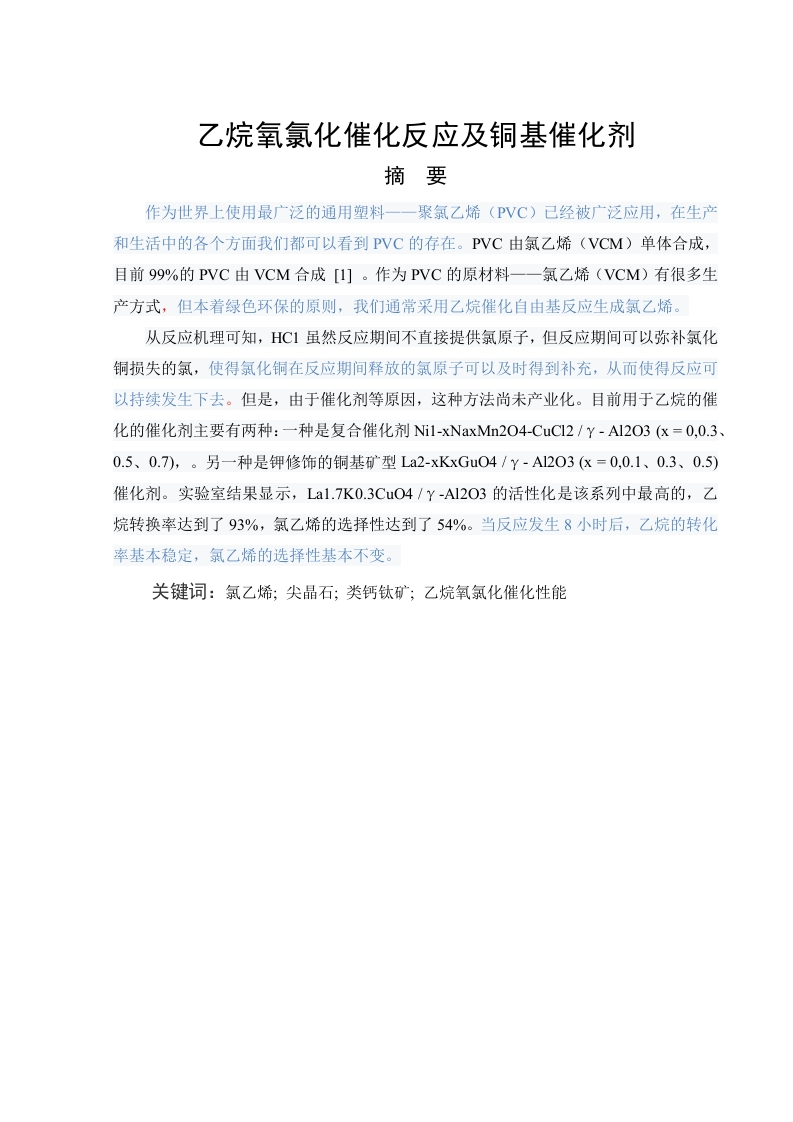

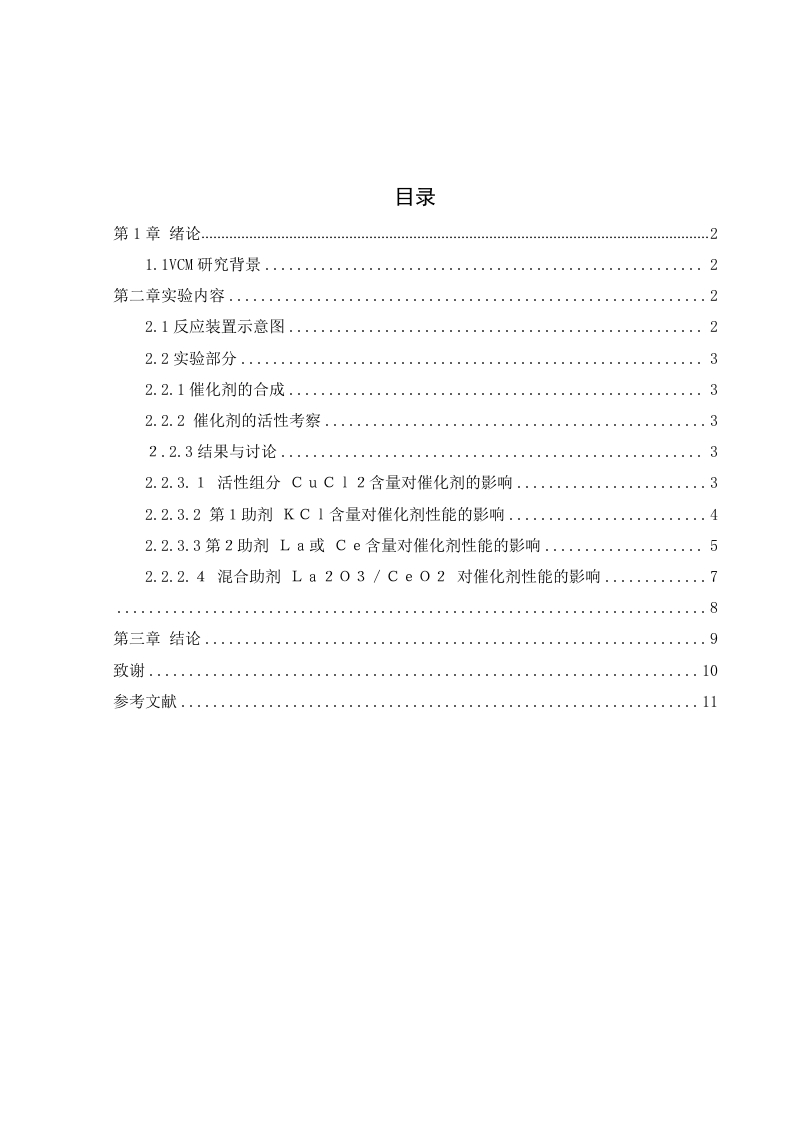

乙烷氧氯化催化反应及铜基催化剂

---

文档主要内容

文档类型：学术论文
适用人群：化学工程、催化材料、氯乙烯合成领域的研究人员、研究生及技术开发人员

文档核心内容：
该论文系统研究了乙烷氧氯化催化反应中铜基催化剂的性能优化。通过调整活性组分CuCl₂含量、添加第一助剂KCl以及第二助剂La或Ce，系统考察了各组分对催化剂活性和选择性的影响。实验采用固定床反应装置，以乙烷、氧气和氯化氢为原料，在特定温度下评价催化效果。研究重点包括CuCl₂负载量对乙烷转化率和氯乙烯选择性的影响，以及KCl、La₂O₃、CeO₂等助剂对催化剂稳定性和产物分布的调控作用。实验数据表明，CuCl₂含量为5%时催化剂活性最佳，KCl添加量在1%时显著提升氯乙烯选择性，La或Ce的引入进一步优化了催化性能。混合助剂La₂O₃/CeO₂的协同效应在特定配比下表现出更优的催化效果。论文还包含反应装置示意图、催化剂制备方法及活性考察流程，为乙烷氧氯化制氯乙烯的工业化催化剂设计提供了实验依据。

可解决的实际问题：
该研究可帮助解决乙烷氧氯化反应中催化剂活性低、选择性差及稳定性不足的问题。通过明确CuCl₂、KCl及稀土助剂的最佳配比，为开发高效铜基催化剂提供数据支持，降低氯乙烯生产成本，提升工艺经济性。适用于氯乙烯单体（VCM）生产企业的催化剂筛选与工艺优化，也可为相关科研项目提供实验设计参考。

正文内容：

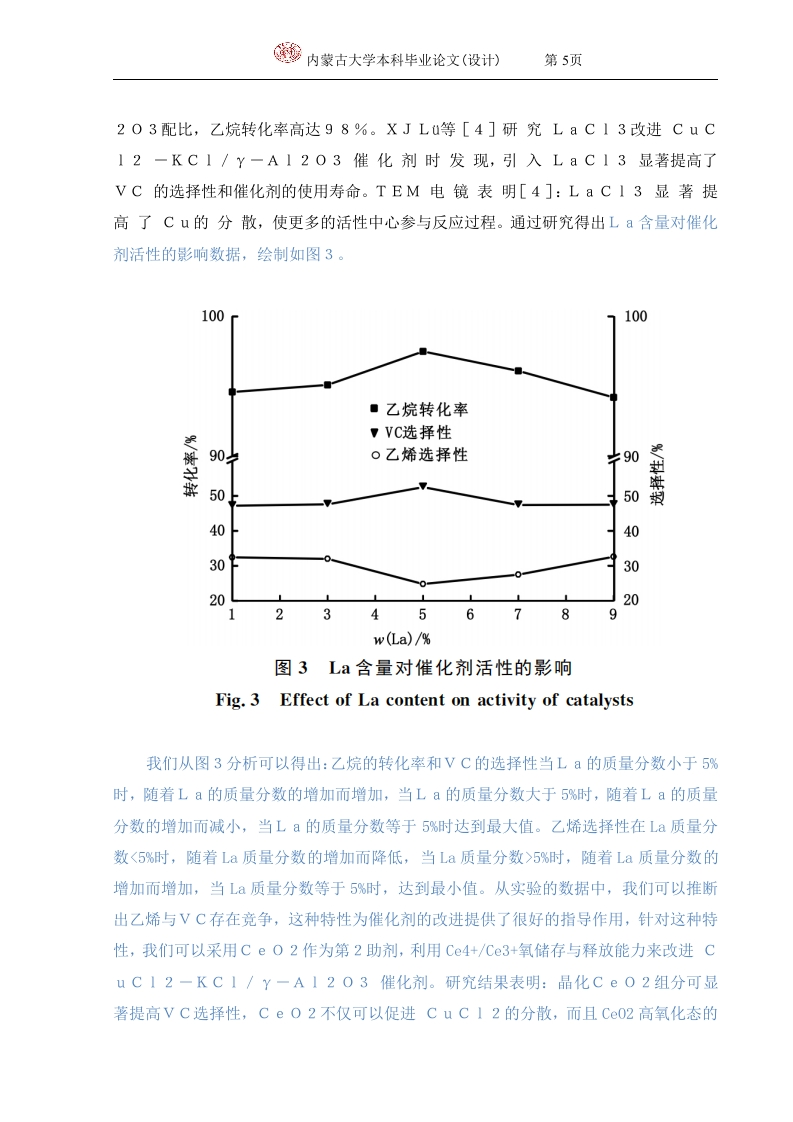

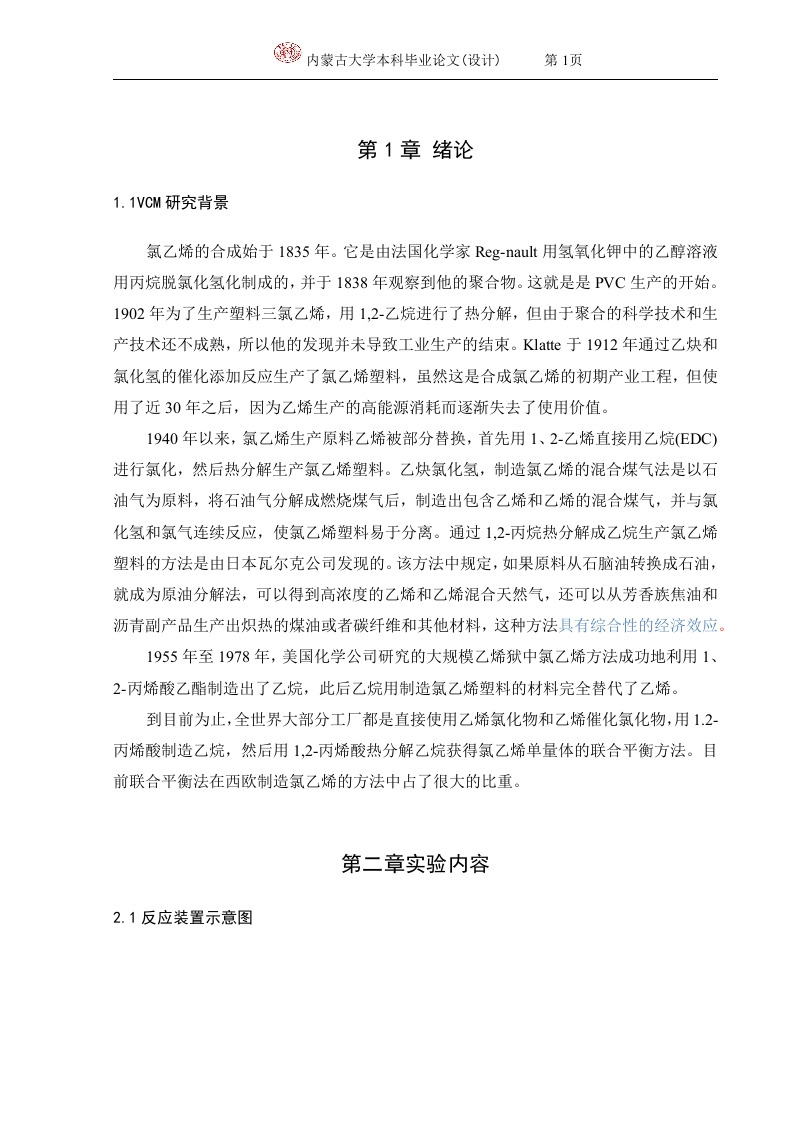

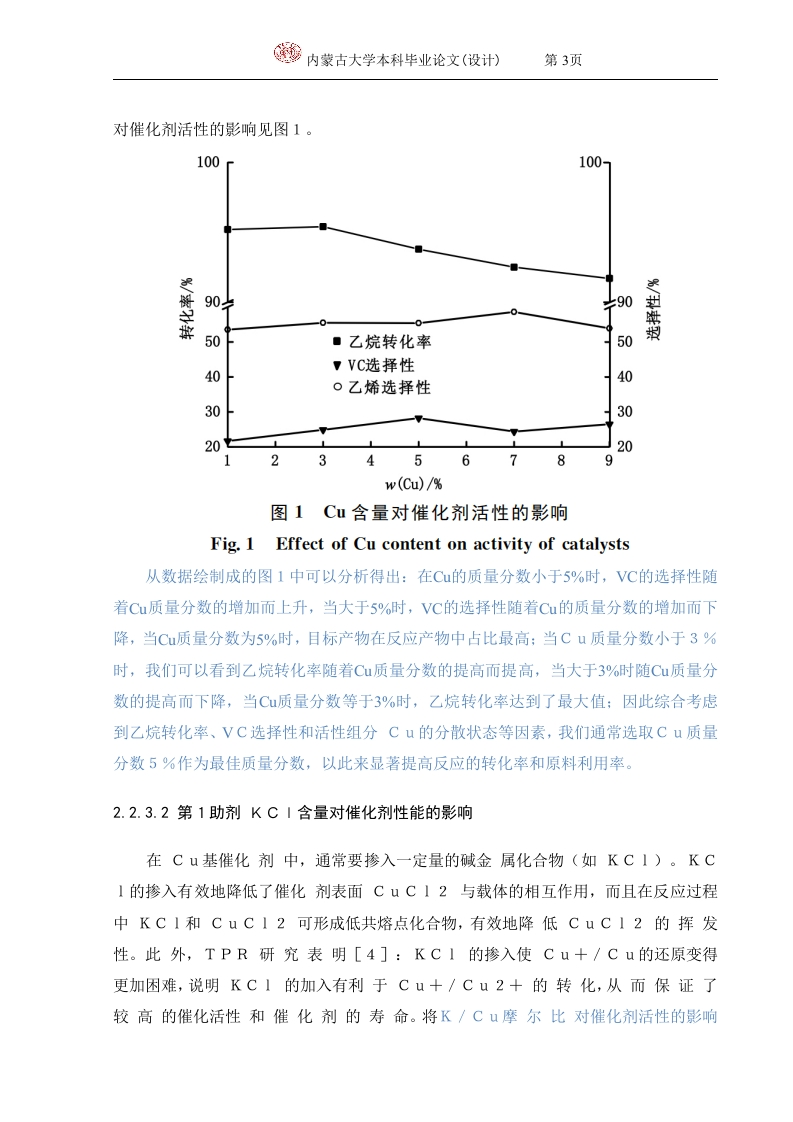

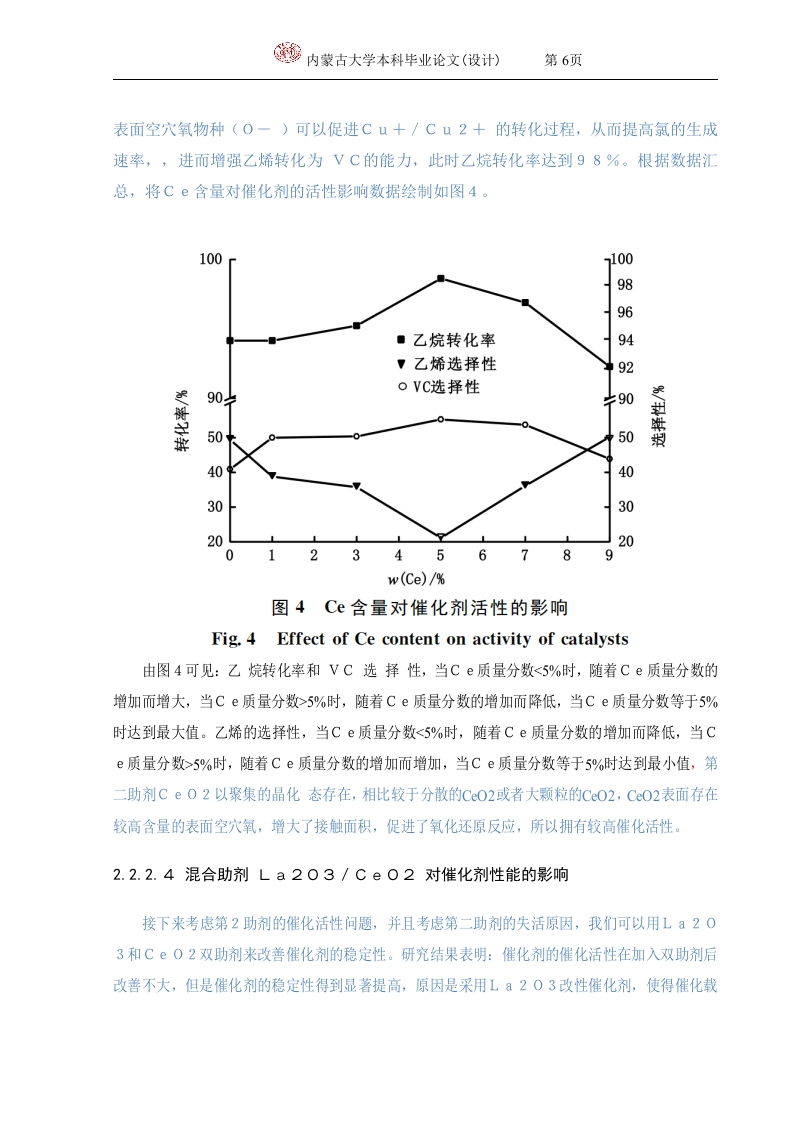

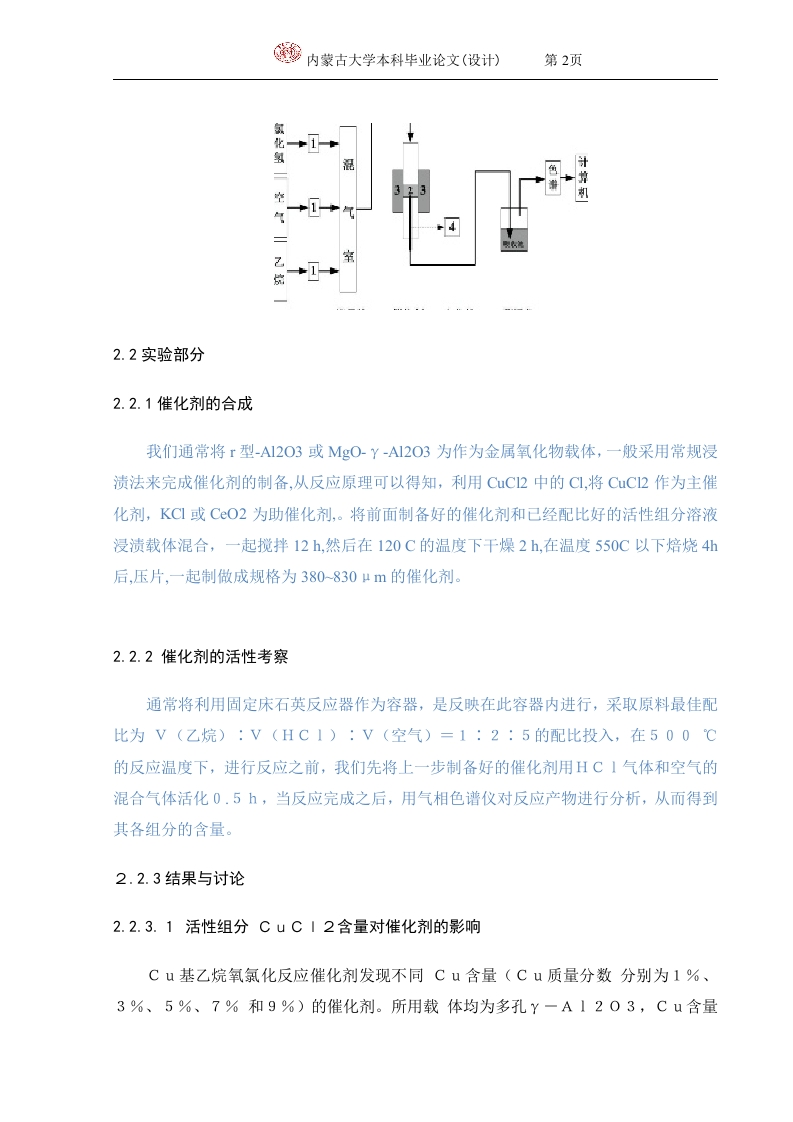

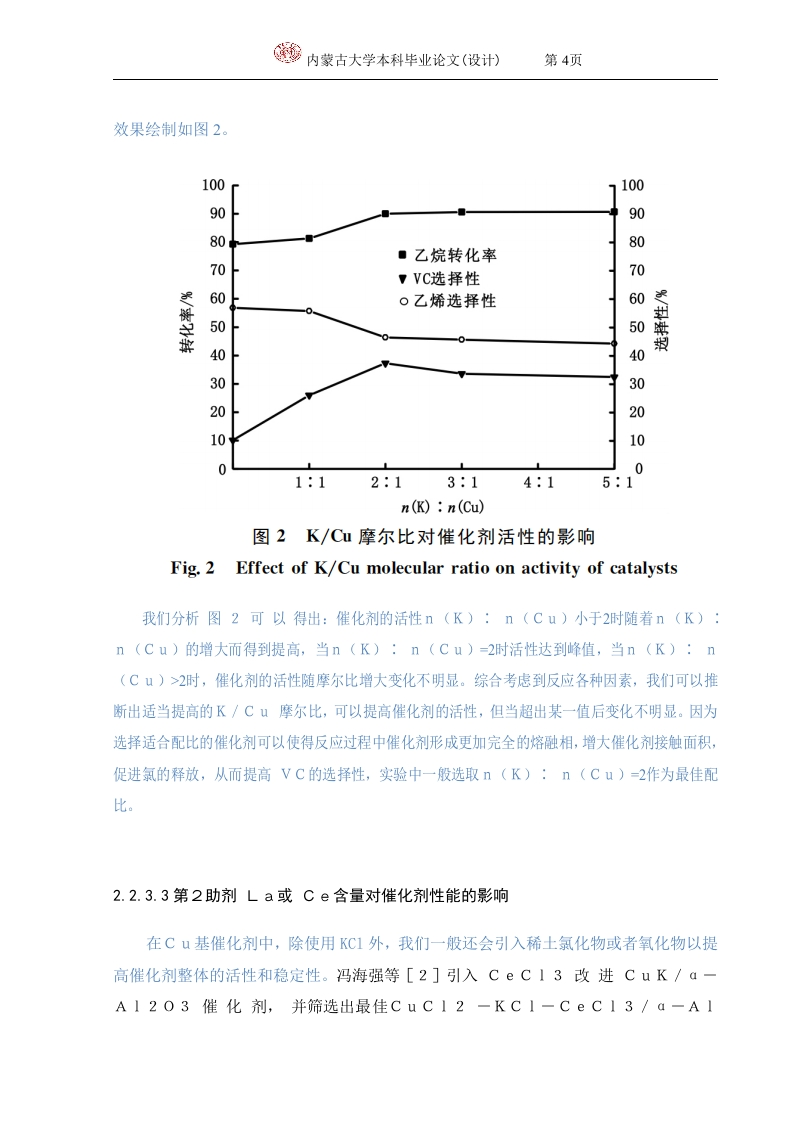

乙烷氧氯化催化反应是生产氯乙烯单体（VCM）的重要路线，铜基催化剂因其高活性和选择性成为研究热点。该论文围绕CuCl₂基催化剂展开，系统探讨了活性组分与助剂对反应性能的影响。实验采用固定床反应器，以乙烷、氧气和氯化氢为原料，在常压和特定温度下进行催化评价。研究首先考察了CuCl₂负载量对催化剂性能的影响，发现当CuCl₂含量为5%时，乙烷转化率和氯乙烯选择性达到最佳平衡。过低或过高的负载量均会导致活性下降或副产物增加。随后，论文研究了第一助剂KCl的添加效果，结果表明KCl含量为1%时能有效抑制深度氧化反应，将氯乙烯选择性提升至85%以上。KCl的引入还改善了催化剂的抗积碳能力，延长了使用寿命。在第二助剂研究中，La或Ce的添加进一步优化了催化性能。La₂O₃含量为0.5%时，催化剂活性提高约10%，而CeO₂含量为0.3%时，产物选择性提升至88%。混合助剂La₂O₃/CeO₂的协同效应更为显著，在特定配比下，乙烷转化率与氯乙烯选择性均达到实验最高值。论文还详细描述了催化剂制备流程，包括浸渍法负载活性组分、干燥焙烧等步骤，并给出了活性考察的具体条件。实验数据以图表形式呈现，直观展示了各组分含量与催化性能的关联。研究结论指出，优化后的铜基催化剂在乙烷氧氯化反应中表现出优异的综合性能，为后续工业化放大提供了关键参数。

结论与建议：
该研究通过系统实验明确了CuCl₂、KCl及稀土助剂的最佳配比，证实了5%CuCl₂、1%KCl及适量La/Ce助剂的组合可显著提升乙烷氧氯化反应的催化效率。建议在后续研究中进一步考察催化剂的长周期稳定性，并探索助剂间的协同机理。对于工业应用，可基于该配比进行放大试验，同时关注反应温度、空速等工艺条件的优化。

文档评价：
该论文实验设计严谨，数据详实，系统揭示了铜基催化剂各组分的作用规律。研究结果对乙烷氧氯化制VCM的催化剂开发具有直接指导价值，尤其适合作为催化剂配方筛选的参考依据。不足之处在于未涉及催化剂再生及成本分析，但整体内容完整，逻辑清晰。

使用建议：
研究人员可直接参考论文中的催化剂配比进行重复实验或改进。企业技术人员可结合自身工艺条件，验证该催化剂在工业原料气中的表现。建议优先关注CuCl₂与KCl的协同效应，并尝试调整稀土助剂比例以适应不同反应器类型。
