北海市海友运输公司综合办公楼消防系统设计

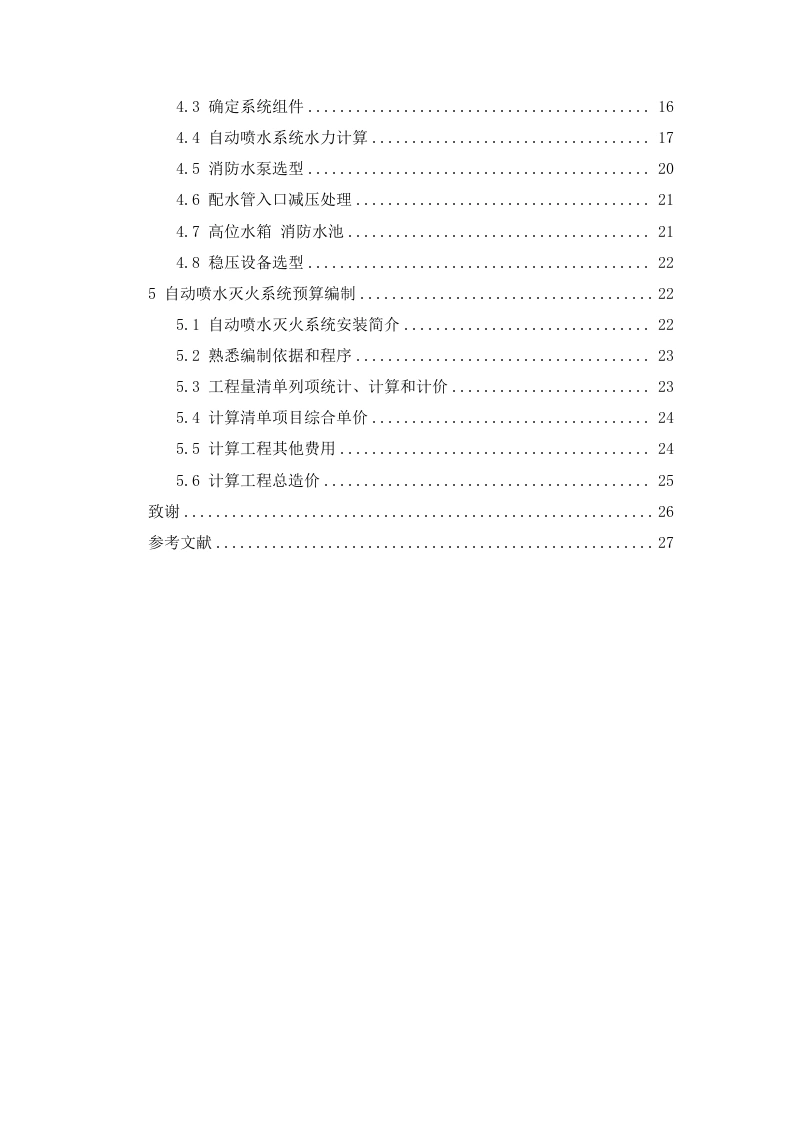

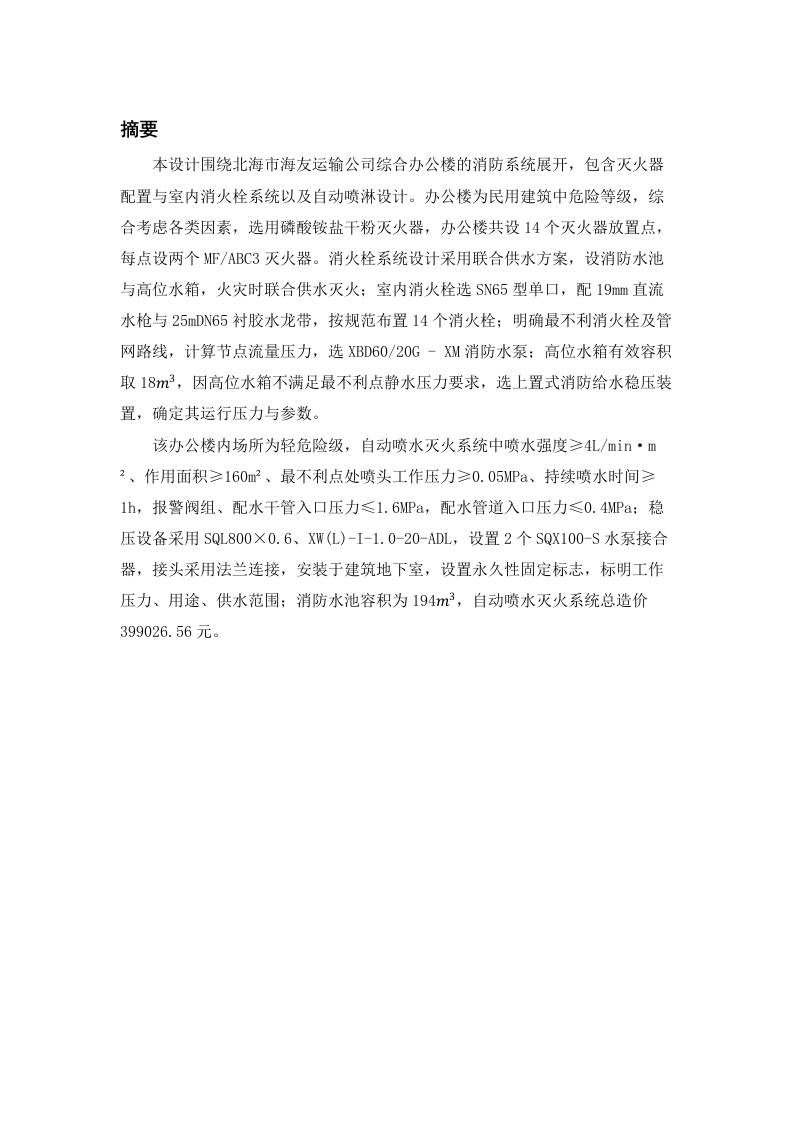

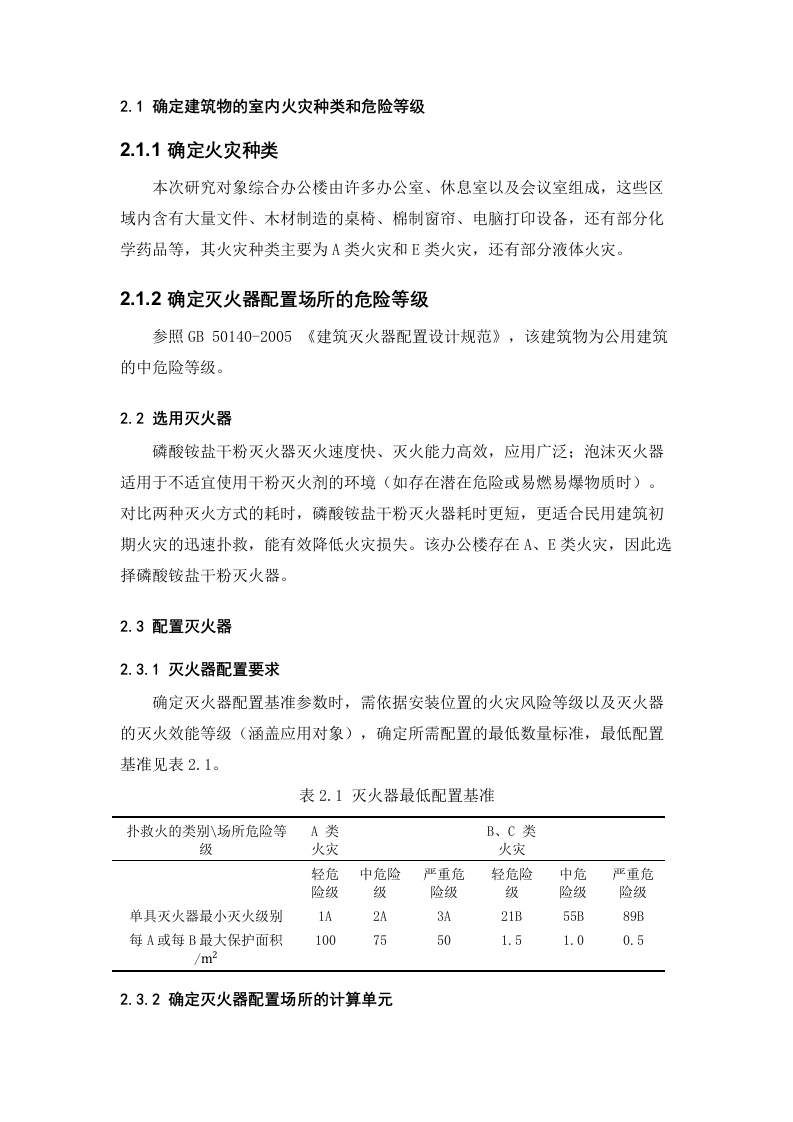

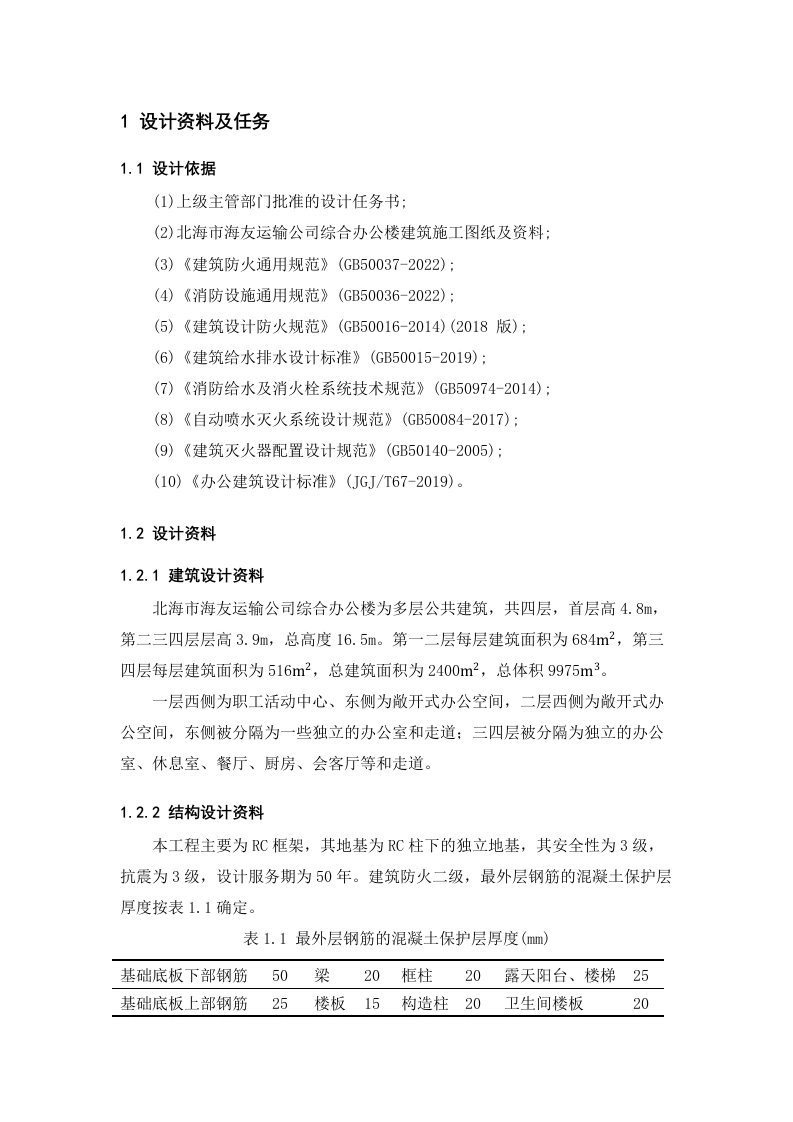

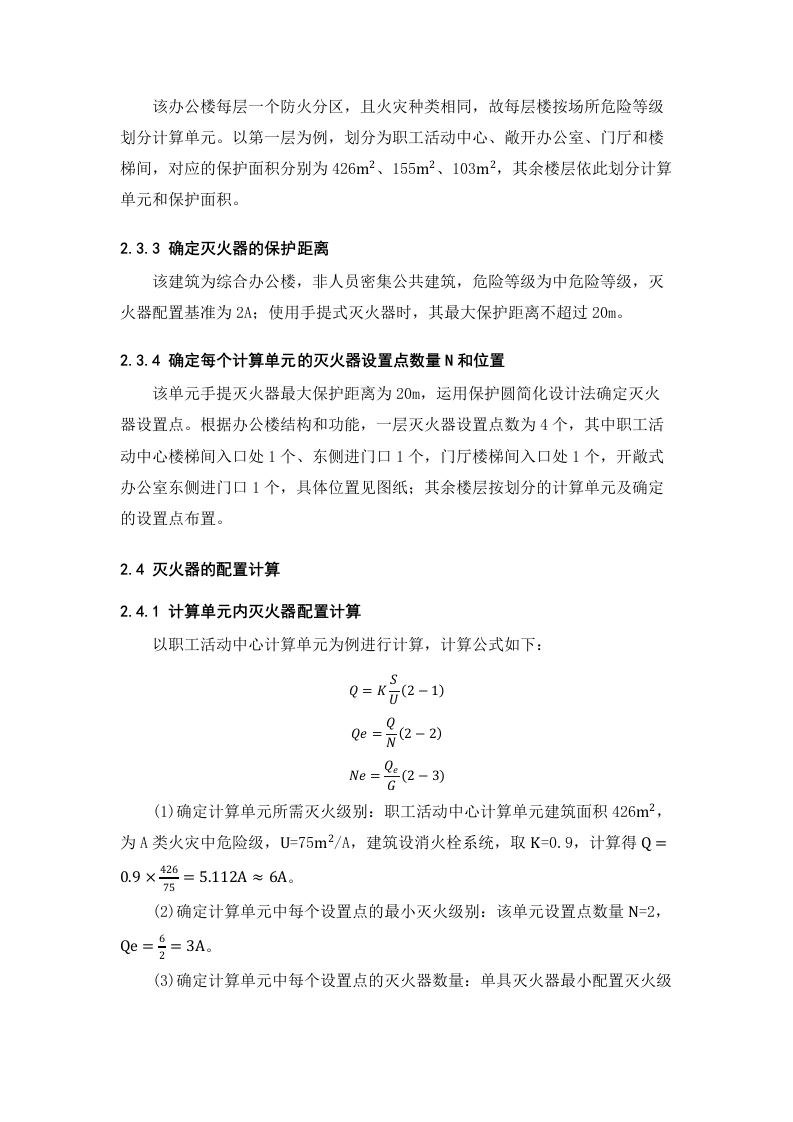

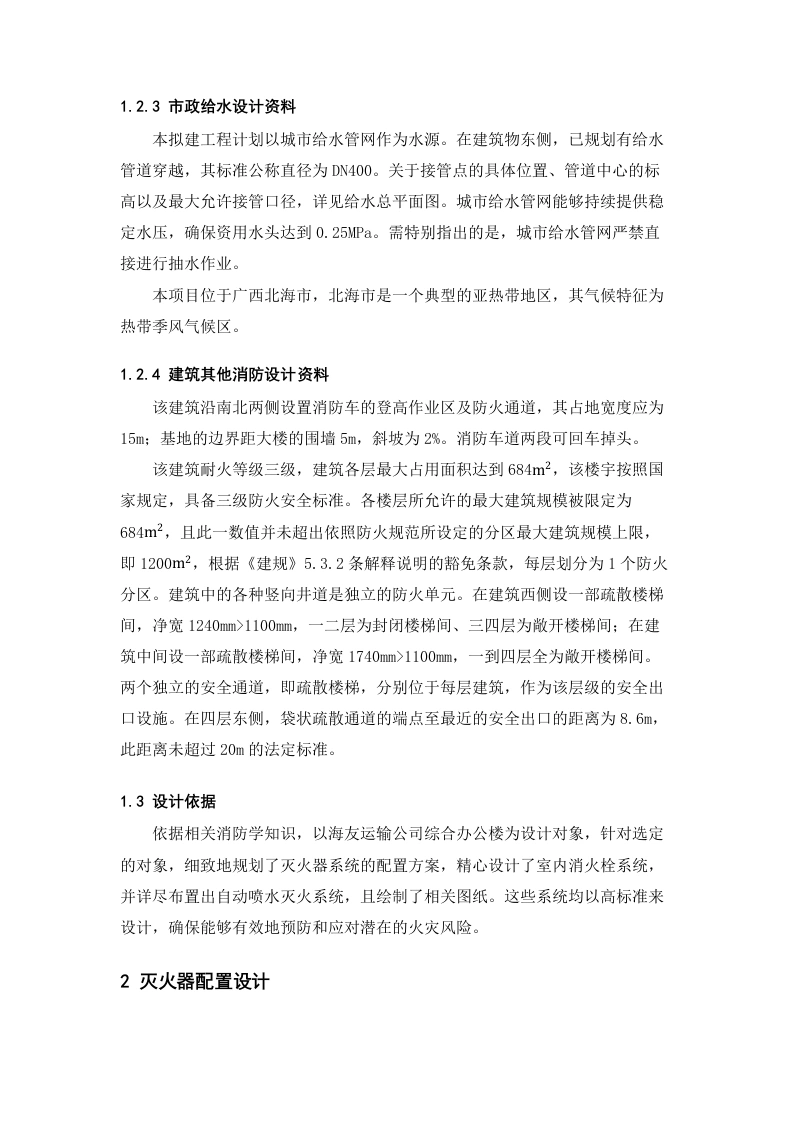

北海市海友运输公司综合楼消防工程设计目录摘要.…1设计资料及任务.31.1设计依据..31.2设计资料....31.3设计依据......42灭火器配置设计…42.1确定建筑物的室内火灾种类和危险等级…52.2选用灭火器.....52.3配置灭火器....52.4灭火器的配置计算...63消火栓系统设计......3.1室内消火栓系统方案73.2室内消火栓选型...83.3室内消火栓的布置...93.4消火栓系统管网敷设..103.5室内消火栓系统水力计算113.6消防水泵选型....133.7消火栓栓口减压....133.8高位水箱消防水池..143.9稳压设备选型....143.10水泵接合器选型.153.11设计结论.....154自动喷水灭火系统设计..164.1确定系统方案..164.2确定系统基本参数...1643确定系统组件....164.4自动喷水系统水力计算.......174.5消防水泵选型......·204.6配水管入口减压处理..214.7高位水箱消防水池...…·214.8稳压设备选型.………225自动喷水灭火系统预算编制..·225.1自动喷水灭火系统安装简介...........225.2熟悉编制依据和程序.……235.3工程量清单列项统计、计算和计价....235.4计算清单项目综合单价....245.5计算工程其他费用....245.6计算工程总造价..25致谢........26参考文献.....…….27摘要本设计围绕北海市海友运输公司综合办公楼的消防系统展开，包含灭火器配置与室内消火栓系统以及自动喷淋设计。办公楼为民用建筑中危险等级，综合考虑各类因素，选用磷酸铵盐干粉灭火器，办公楼共设14个灭火器放置点，每点设两个F/ABC3灭火器。消火栓系统设计采用联合供水方案，设消防水池与高位水箱，火灾时联合供水灭火；室内消火栓选SN65型单口，配19m直流水枪与25mDN65衬胶水龙带，按规范布置14个消火栓；明确最不利消火栓及管网路线，计算节点流量压力，选XBD60/20G-XM消防水泵；高位水箱有效容积取18m3,因高位水箱不满足最不利点静水压力要求，选上置式消防给水稳压装置，确定其运行压力与参数。该办公楼内场所为轻危险级，自动喷水灭火系统中喷水强度≥4L/min·m2、作用面积≥160m2、最不利点处喷头工作压力≥0.05MPa、持续喷水时间≥1h,报警阀组、配水干管入口压力≤1.6MPa,配水管道入口压力≤0.4Pa;稳压设备采用SQL800×0.6、XW(L)-I-1.0-20-ADL,设置2个SQX100-S水泵接合器，接头采用法兰连接，安装于建筑地下室，设置永久性固定标志，标明工作压力、用途、供水范围：消防水池容积为194m3,自动喷水灭火系统总造价399026.56元。1设计资料及任务1.1设计依据(1)上级主管部门批准的设计任务书：(2)北海市海友运输公司综合办公楼建筑施工图纸及资料：(3)《建筑防火通用规范》(GB50037-2022):(4)《消防设施通用规范》(GB50036-2022):(5)《建筑设计防火规范》(GB50016-2014)(2018版)：(6)《建筑给水排水设计标准》(GB50015-2019):(7)《消防给水及消火栓系统技术规范》(GB50974-2014):(8)《自动喷水灭火系统设计规范》(GB50084-2017):(9)《建筑灭火器配置设计规范》(GB50140-2005):(10)《办公建筑设计标准》(JGJ/T67-2019)。1.2设计资料1.2.1建筑设计资料北海市海友运输公司综合办公楼为多层公共建筑，共四层，首层高4.8m,第二三四层层高3.9m,总高度16.5m。第一二层每层建筑面积为684m2,第三四层每层建筑面积为516m2,总建筑面积为2400m2,总体积9975m3。一层西侧为职工活动中心、东侧为敞开式办公空间，二层西侧为敞开式办公空间，东侧被分隔为一些独立的办公室和走道：三四层被分隔为独立的办公室、休息室、餐厅、厨房、会客厅等和走道。1.2.2结构设计资料本工程主要为RC框架，其地基为RC柱下的独立地基，其安全性为3级，抗震为3级，设计服务期为50年。建筑防火二级，最外层钢筋的混凝土保护层厚度按表1.1确定。表1.1最外层钢筋的混凝土保护层厚度(mm)基础底板下部钢筋50梁20框柱20露天阳台、楼梯25基础底板上部钢筋25楼板15构造柱20卫生间楼板20
