文档主要内容
文档类型：论文
适用人群：材料科学研究人员、光学晶体领域工程师、激光技术相关专业学生、铌酸锂晶体应用开发者
文档核心内容：

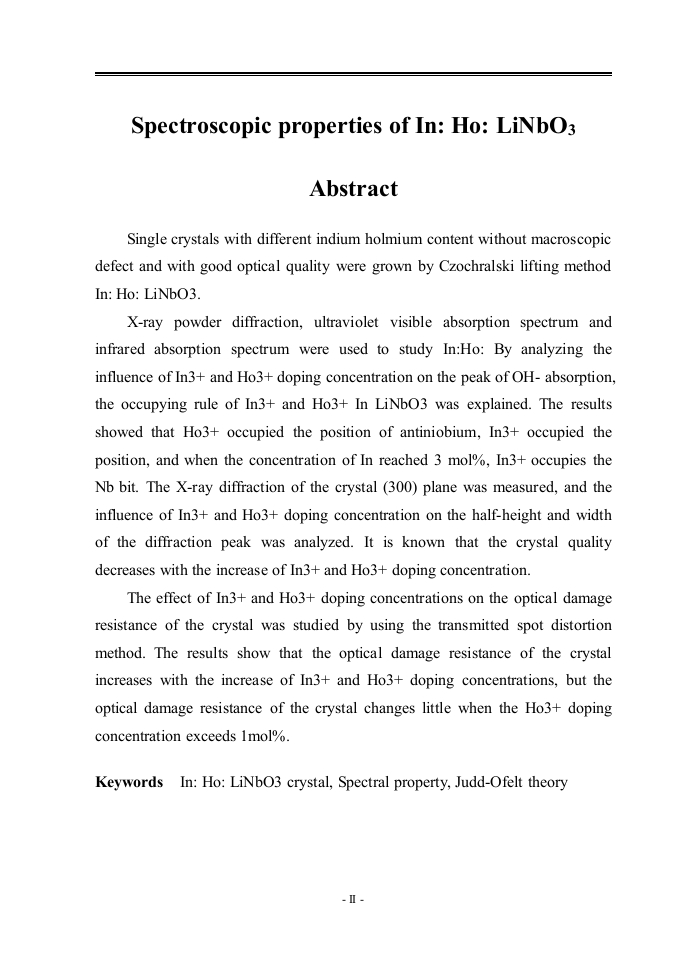

该论文系统研究了采用Czochralski提拉法生长的不同掺铟钬浓度的In:Ho:LiNbO3晶体，通过X射线粉末衍射、紫外可见吸收光谱和红外吸收光谱等表征手段，深入分析了铟离子和钬离子在铌酸锂晶体中的占位规律及其对晶体结构、光学性能和抗光损伤能力的影响。
可解决的实际问题：
该研究可为高性能铌酸锂晶体的掺杂设计提供理论依据，帮助研究人员优化铟钬共掺比例，提升晶体的光谱特性和抗光损伤能力，适用于光存储、全息显示及非线性光学器件的材料选型与工艺改进。
正文内容：

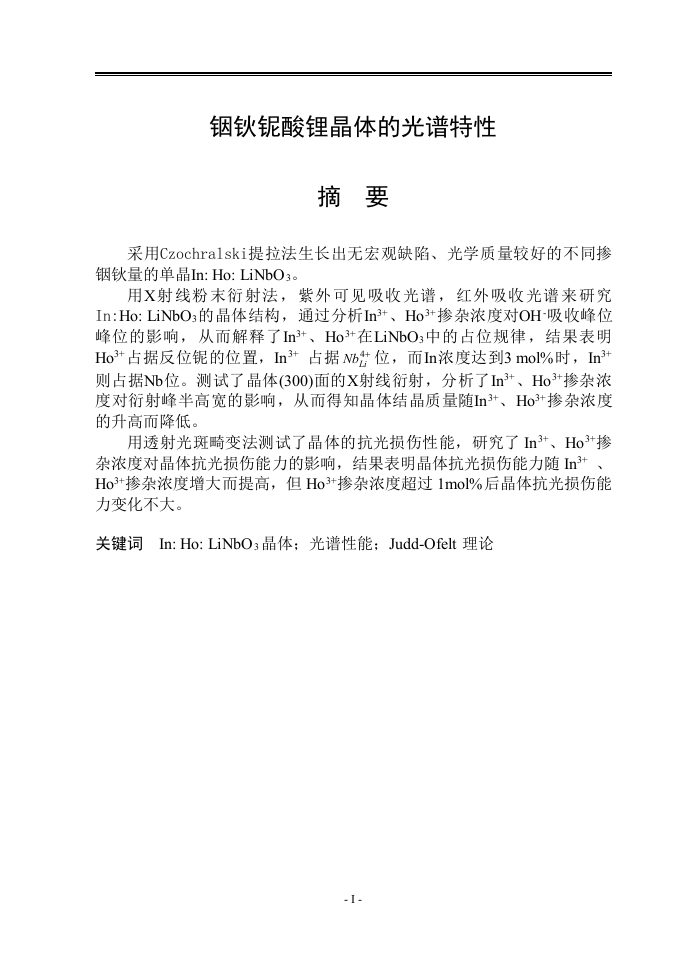

采用Czochralski提拉法成功生长出无宏观缺陷、光学质量良好的不同掺铟钬量的In:Ho:LiNbO3单晶。通过X射线粉末衍射、紫外可见吸收光谱和红外吸收光谱等测试手段，系统研究了铟离子和钬离子掺杂浓度对晶体结构及光谱性能的影响。分析OH-吸收峰位的变化规律，揭示了铟离子和钬离子在铌酸锂晶体中的占位机制。结果表明，钬离子占据反位铌的位置，而铟离子在掺杂浓度达到3mol%时占据铌位。这一占位规律对理解掺杂离子的行为具有关键意义。
通过测试晶体(300)面的X射线衍射，分析了铟离子和钬离子掺杂浓度对衍射峰半高宽的影响。研究发现，随着铟离子和钬离子掺杂浓度的升高，晶体结晶质量逐渐降低。这一结论为控制掺杂浓度以平衡晶体质量提供了重要参考。在光学性能方面，采用透射光斑畸变法测试了晶体的抗光损伤性能。结果显示，晶体的抗光损伤能力随铟离子和钬离子掺杂浓度的增大而提高，但当钬离子掺杂浓度超过1mol%后，抗光损伤能力变化不大。这表明存在一个最优掺杂范围，可兼顾抗光损伤性能与晶体质量。

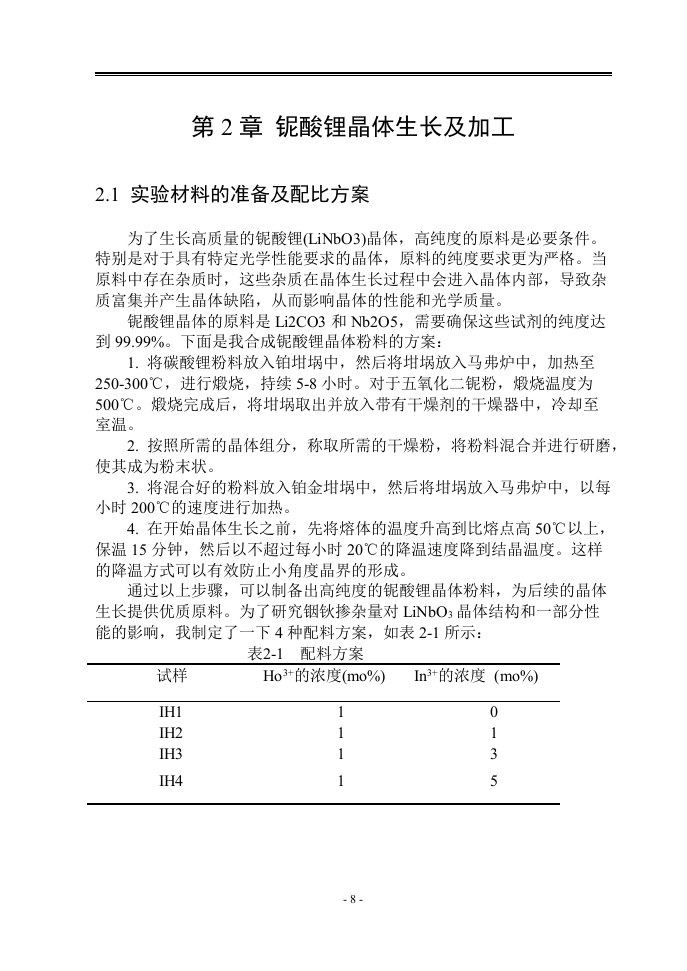

该研究还涉及铌酸锂晶体的生长工艺与加工处理，包括温度场确定、晶体转速与生长速度选择、预烧结、引晶、放肩、等径生长、拉脱及降温退火等关键步骤。通过退火和极化处理，进一步优化了晶体的光学均匀性。这些工艺细节为高质量In:Ho:LiNbO3晶体的可重复制备提供了技术支撑。
结论与建议：
该研究通过系统的光谱分析与结构表征，明确了铟离子和钬离子在铌酸锂晶体中的占位规律，并揭示了掺杂浓度对晶体质量和抗光损伤能力的影响机制。建议在实际应用中，将铟离子掺杂浓度控制在3mol%左右，钬离子掺杂浓度控制在1mol%以内，以在保证晶体质量的同时获得较优的抗光损伤性能。后续研究可进一步探索其他稀土离子共掺对铌酸锂晶体光谱特性的协同效应。
文档评价：
该论文实验设计严谨，数据详实，结论清晰，对铟钬共掺铌酸锂晶体的光谱特性进行了全面分析，具有较高的学术参考价值和工程应用指导意义。
使用建议：
适合作为铌酸锂晶体掺杂改性研究的参考文献，也可用于激光材料与器件开发中的参数优化依据。建议结合Judd-Ofelt理论进行光谱参数计算，以进一步量化晶体性能。
暂无评论内容
