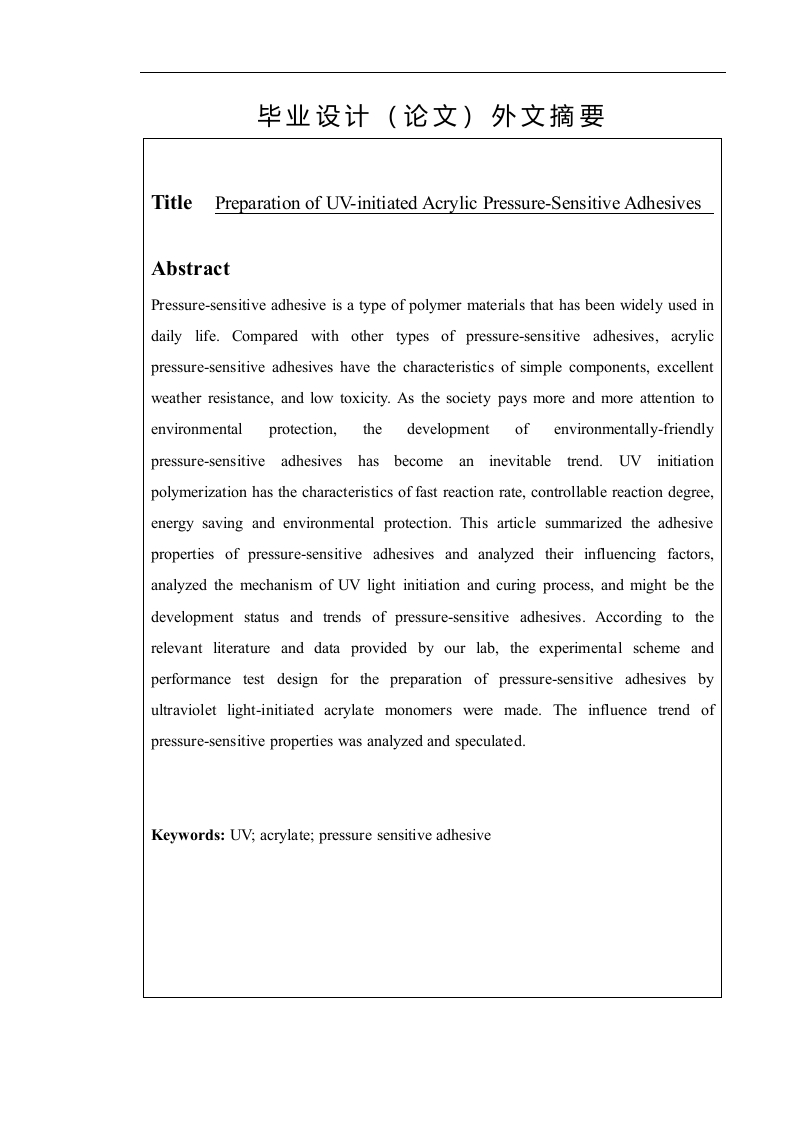

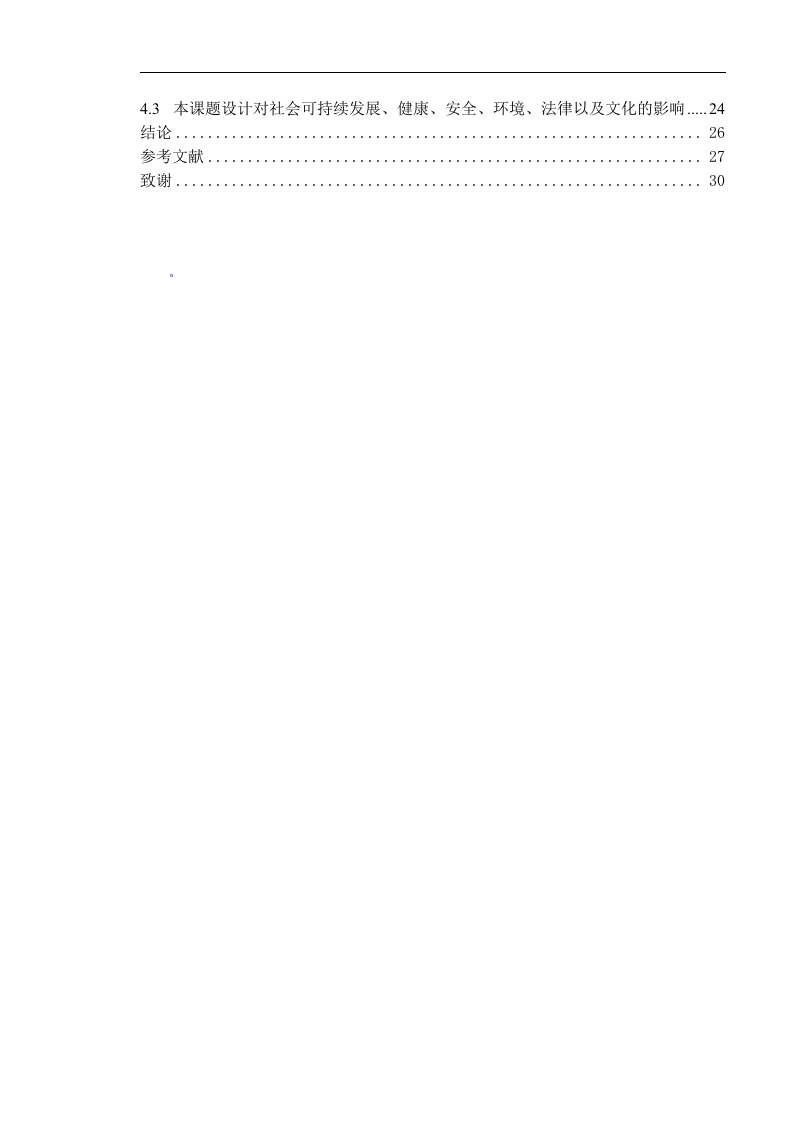

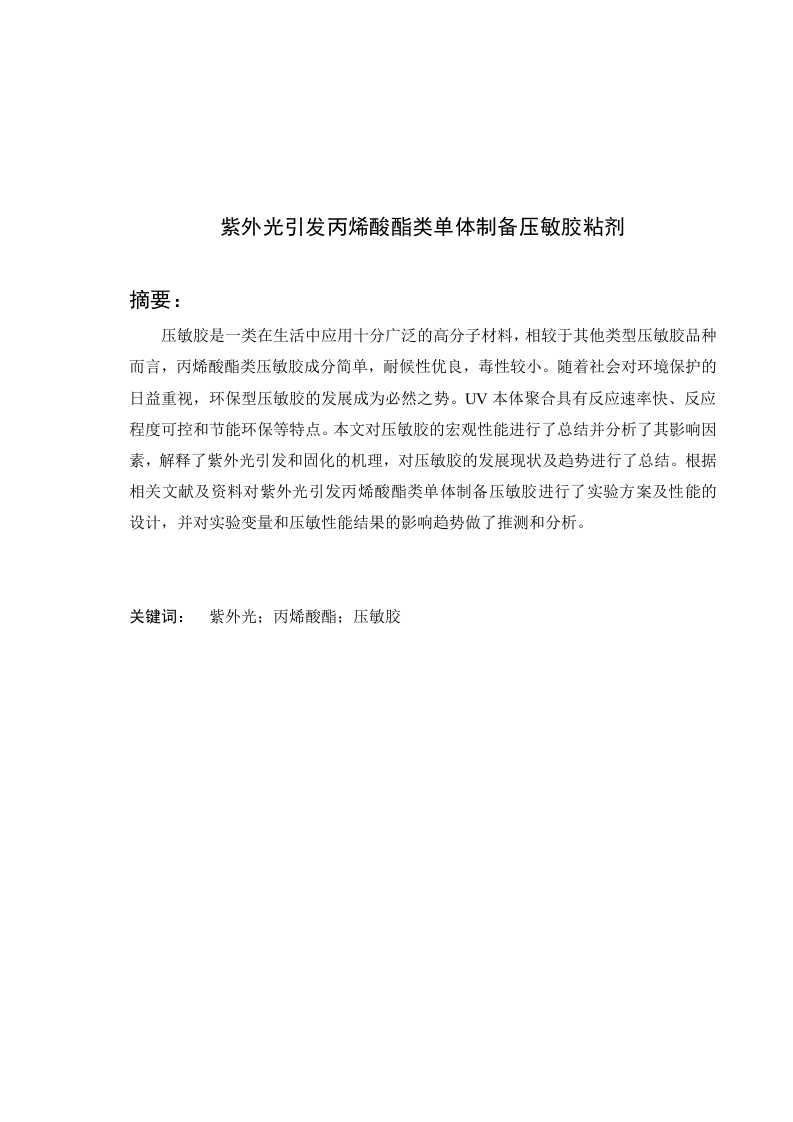

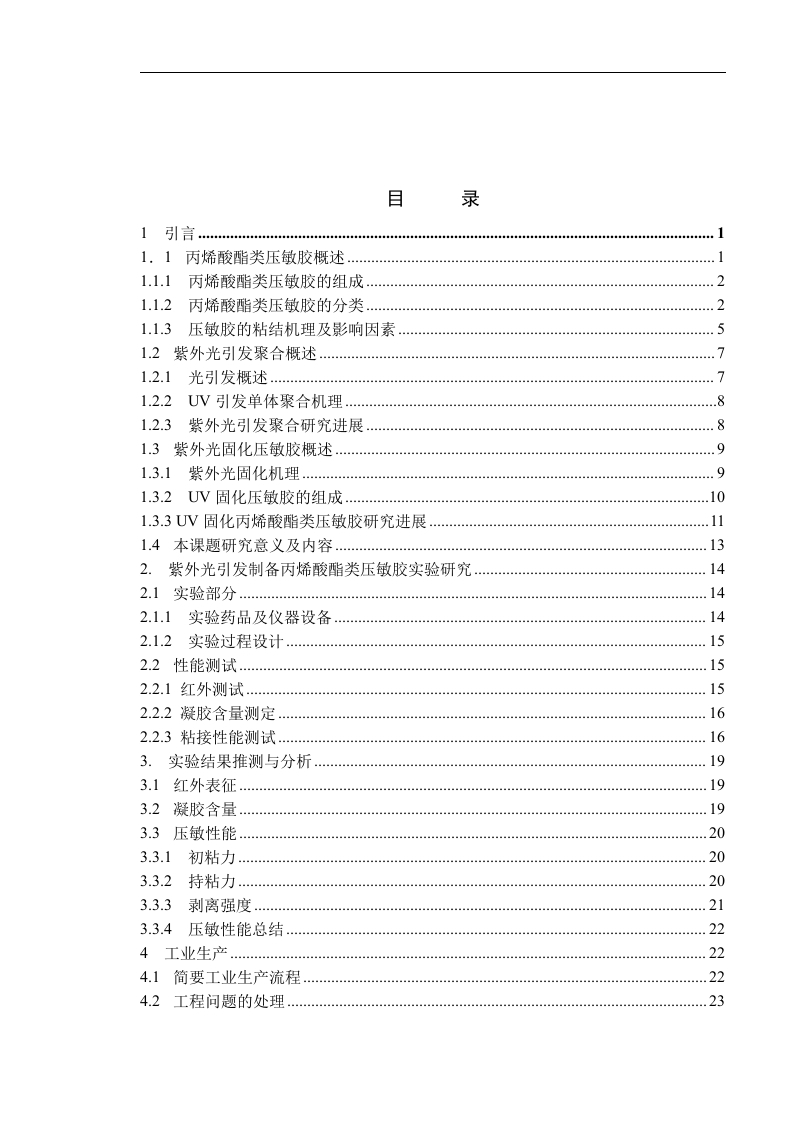

紫外线引发丙烯酸酯类单体制备压敏胶粘剂

---

文档主要内容

文档类型：学术论文/技术研究报告
适用人群：压敏胶粘剂研发人员、高分子材料专业学生、涂料与胶粘剂行业工程师

文档核心内容：
该文档系统研究了以紫外线引发丙烯酸酯类单体聚合制备压敏胶粘剂的工艺路线。核心内容包括光引发剂种类与用量的筛选、单体配比（如丙烯酸丁酯与丙烯酸异辛酯的比例）对胶粘性能的影响、紫外光强度与照射时间的优化，以及最终压敏胶的初粘力、持粘力与剥离强度的测试数据。研究通过对比实验，确定了最佳光引发剂为2-羟基-2-甲基-1-苯基-1-丙酮（用量为单体总质量的0.5%），并指出当软硬单体质量比为7:3时，胶粘剂综合性能最优。

可解决的实际问题：
该研究为传统热固化压敏胶生产提供了低能耗、无溶剂的替代方案。具体可解决以下问题：如何通过光固化工艺缩短生产周期（从数小时缩至数十秒），如何避免溶剂挥发带来的环保与健康风险，以及如何通过调整单体比例精准控制胶粘剂的剥离强度与内聚强度。

正文内容：

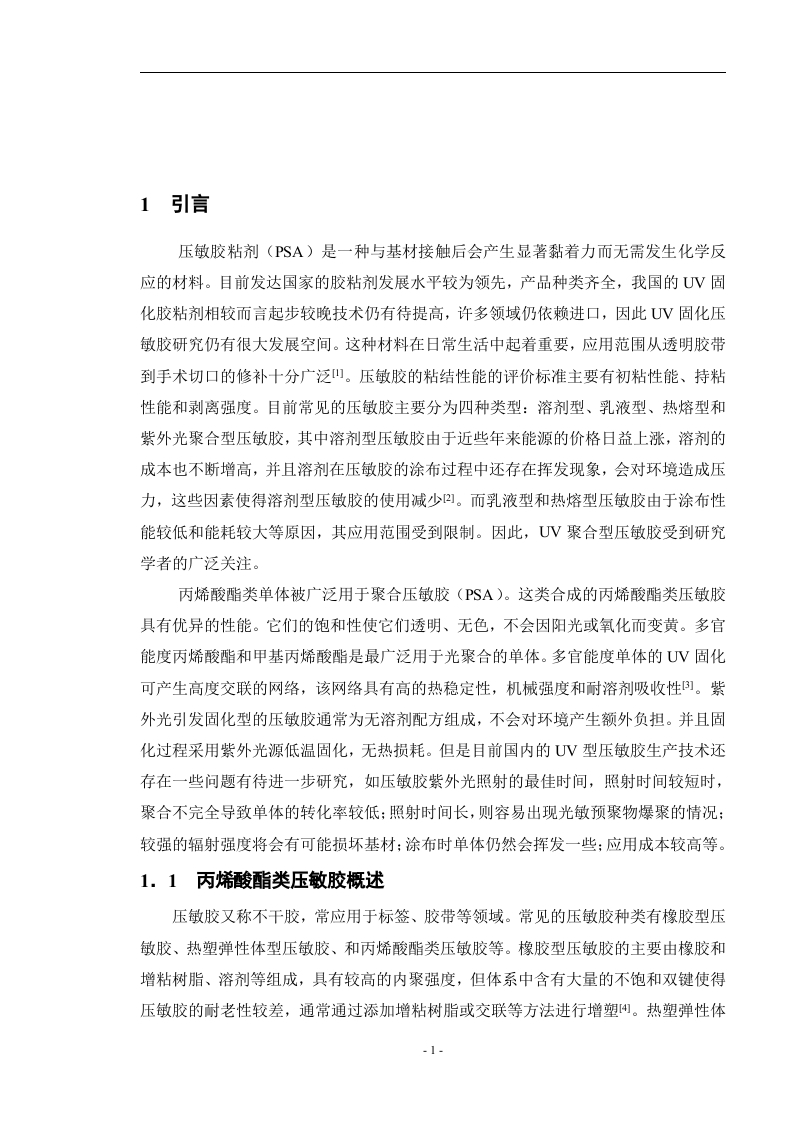

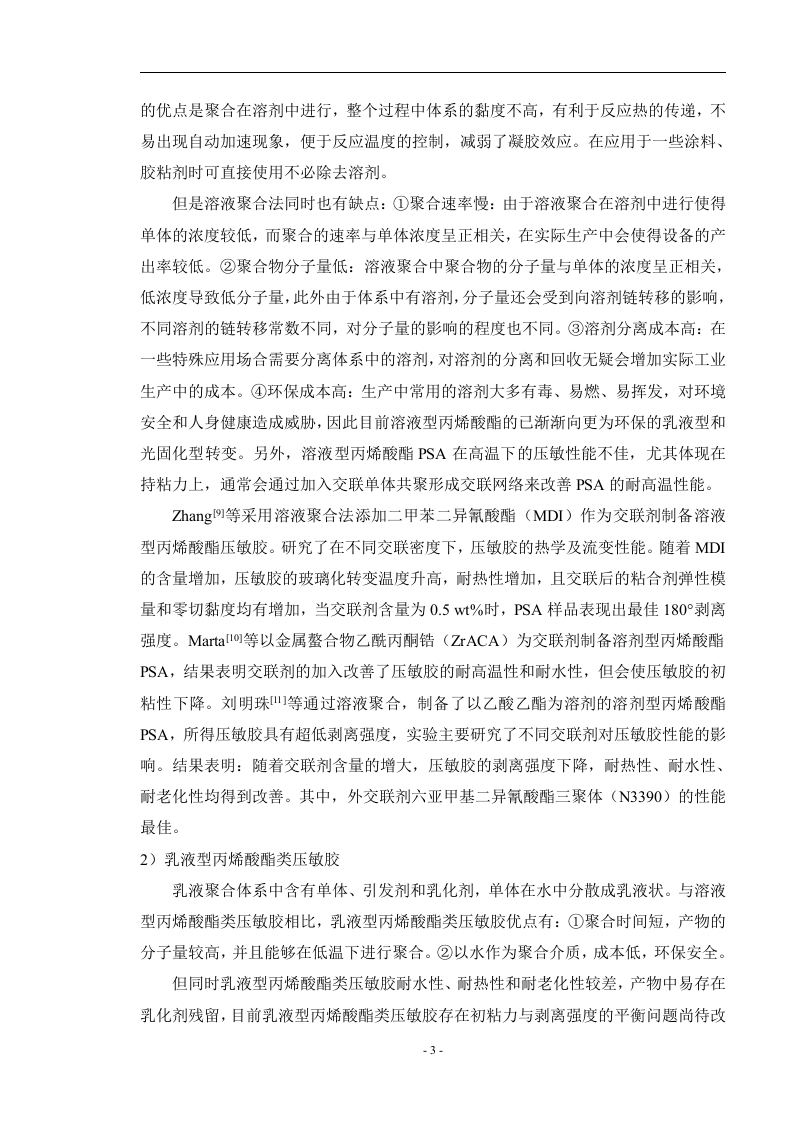

紫外线引发丙烯酸酯类单体制备压敏胶粘剂，是一种利用光能替代热能的高效聚合技术。该工艺的核心在于光引发剂在紫外光照射下分解产生自由基，进而引发丙烯酸酯单体（如丙烯酸丁酯、丙烯酸异辛酯）发生链式聚合反应。与传统热固化相比，光固化具有室温固化、固化速度快（通常仅需10至60秒）、无溶剂排放的显著优势。研究显示，光引发剂的种类与浓度直接影响聚合速率与最终转化率。当使用0.5%质量分数的2-羟基-2-甲基-1-苯基-1-丙酮时，单体转化率可达95%以上，且胶层透明无黄变。

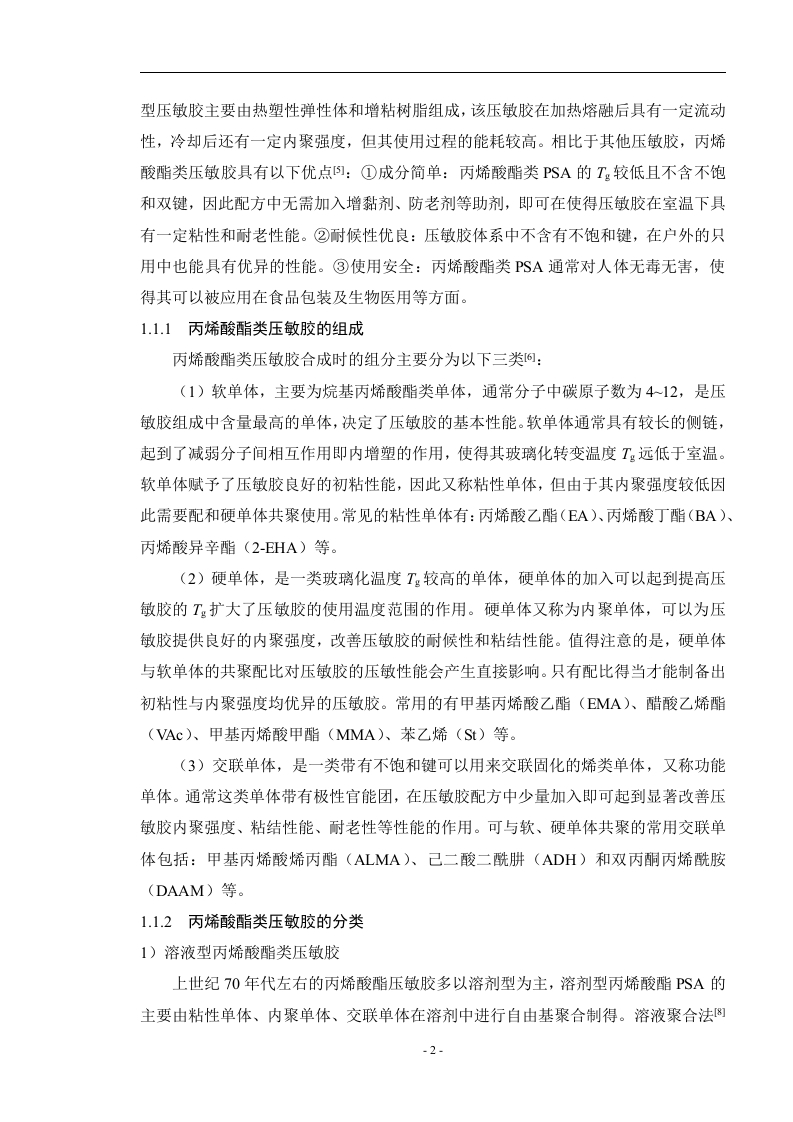

单体配比是决定压敏胶性能的关键变量。软单体（如丙烯酸丁酯）提供初粘力与柔韧性，硬单体（如丙烯酸甲酯或甲基丙烯酸甲酯）则贡献内聚力与持粘力。实验数据表明，当软硬单体质量比控制在7:3时，压敏胶的初粘力（球号法测试）达到12号钢球，持粘力（1kg负载下）超过24小时，180°剥离强度为8.5N/25mm。若软单体比例过高，胶层易发生内聚破坏；若硬单体比例过高，则胶层变脆，初粘力显著下降。

紫外光固化工艺参数同样需要精确控制。研究指出，光强在100至200mW/cm²范围内，照射时间30秒可保证胶层完全固化。光强过低或时间不足会导致深层单体未反应，影响胶粘剂耐久性；光强过高则可能引发过度交联，使胶层变硬失去压敏性。此外，预聚物（如聚氨酯丙烯酸酯）的加入可调节体系粘度，改善涂布均匀性，但添加量不宜超过单体总质量的10%，否则会降低胶粘剂的润湿性。

结论与建议：
该研究通过系统实验验证了紫外线引发丙烯酸酯类单体制备压敏胶粘剂的可行性。结论表明，采用0.5%的2-羟基-2-甲基-1-苯基-1-丙酮作为光引发剂，软硬单体质量比7:3，在100至200mW/cm²紫外光下照射30秒，可获得初粘力、持粘力与剥离强度均衡的压敏胶产品。建议后续研究可进一步探索不同光引发剂复配体系对深层固化的改善效果，以及该工艺在医用胶带、电子保护膜等高端领域的应用适配性。

文档评价：
该文档实验设计严谨，数据详实，对光固化压敏胶的配方与工艺参数给出了明确指导。其结论可直接用于实验室小试或中试生产，对推动压敏胶行业向绿色、高效方向转型具有实际参考价值。

使用建议：
研发人员可依据文中最佳配方与工艺参数进行重复验证，并根据自身应用场景（如耐温性、透明性要求）微调软硬单体比例。建议在放大生产前，先通过动态力学分析（DMA）评估胶层的玻璃化转变温度与储能模量，以确保产品在不同温度下的稳定性。
