文档主要内容
文档类型：学术论文
适用人群：复合材料研究人员、电学性能测试工程师、材料科学专业学生、航空航天及体育器材领域从业者
文档核心内容：

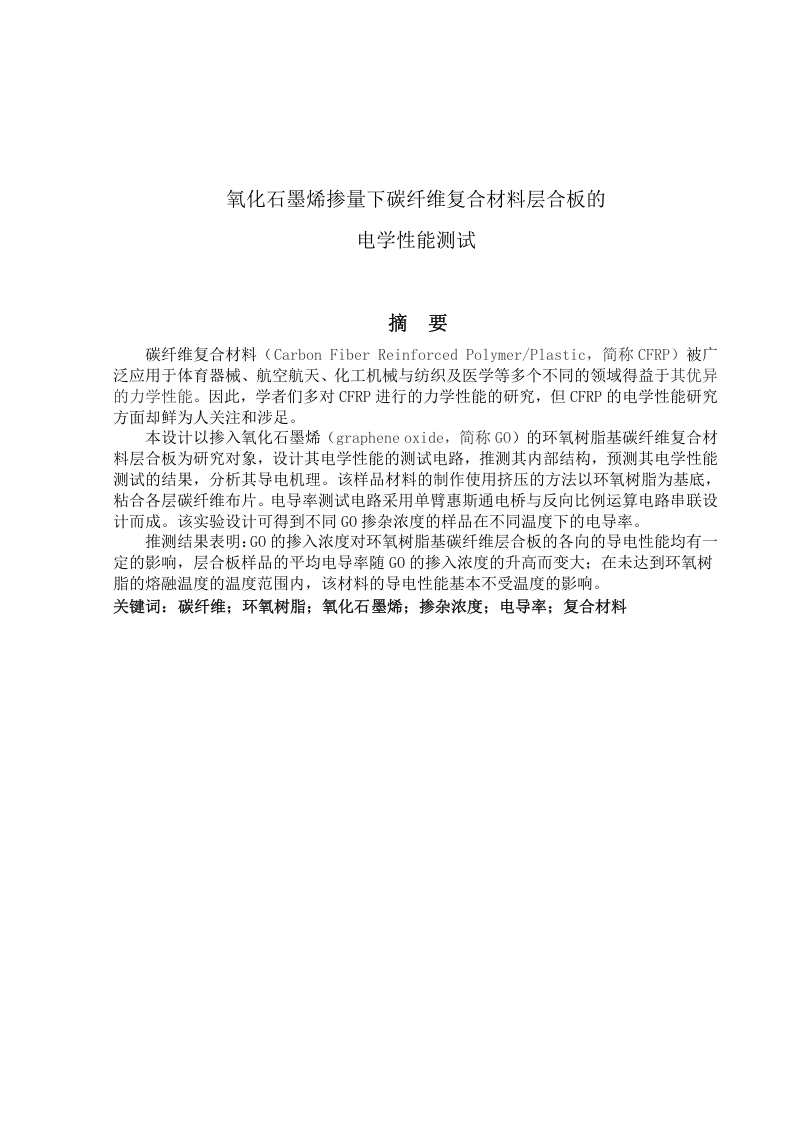

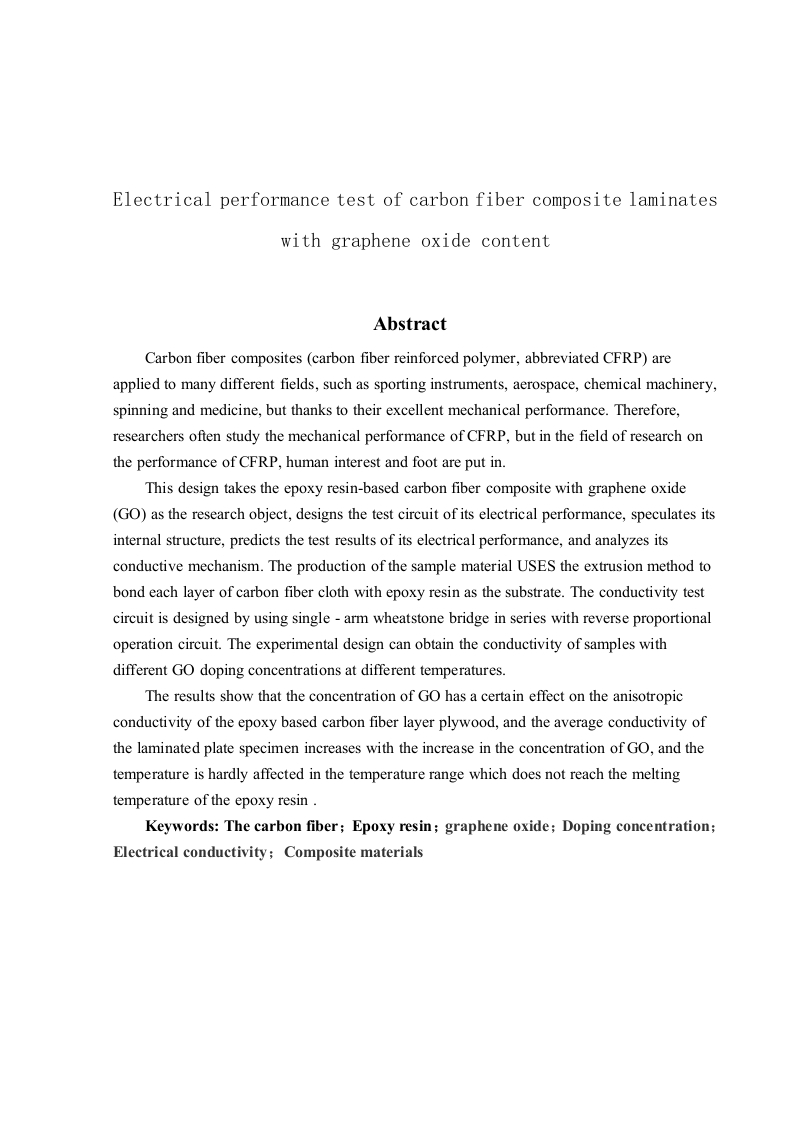

该论文以掺入氧化石墨烯（GO）的环氧树脂基碳纤维复合材料层合板为研究对象，设计了一套基于单臂惠斯通电桥串联反向比例运算电路的导电性测试方案，通过挤压法制作试样，系统研究了不同GO掺杂浓度下复合材料在多个温度点的电导率变化规律，并分析了其导电机理。
可解决的实际问题：
帮助研究人员快速判断GO掺量对碳纤维复合材料各向异性导电性的影响程度，为优化导电性能提供实验依据；同时提供一套可复现的电学性能测试电路设计方法，适用于同类材料的实验室检测。
正文内容：

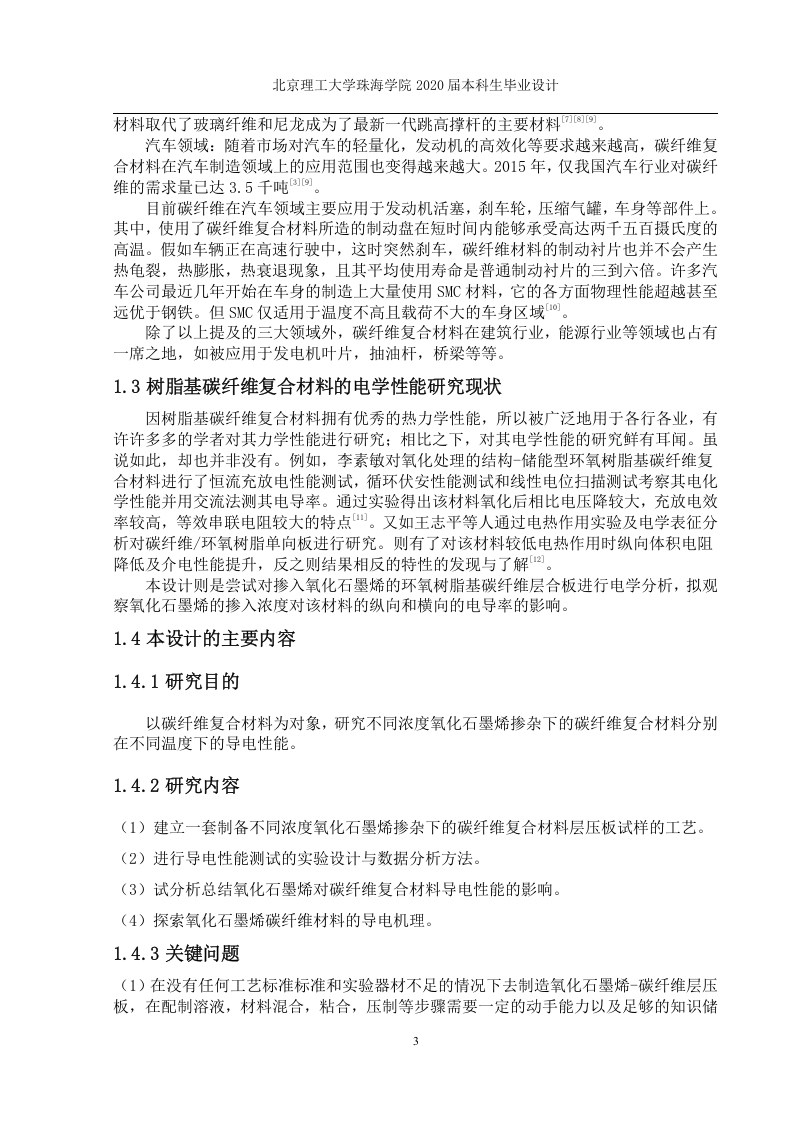

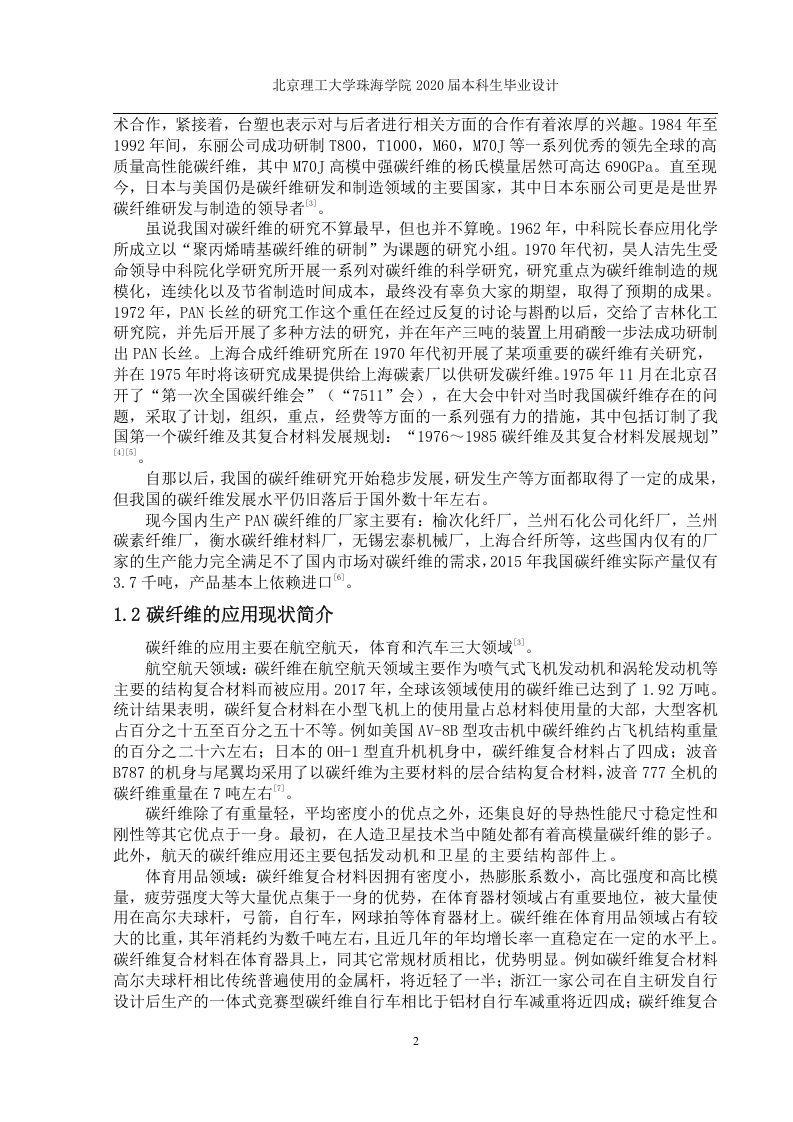

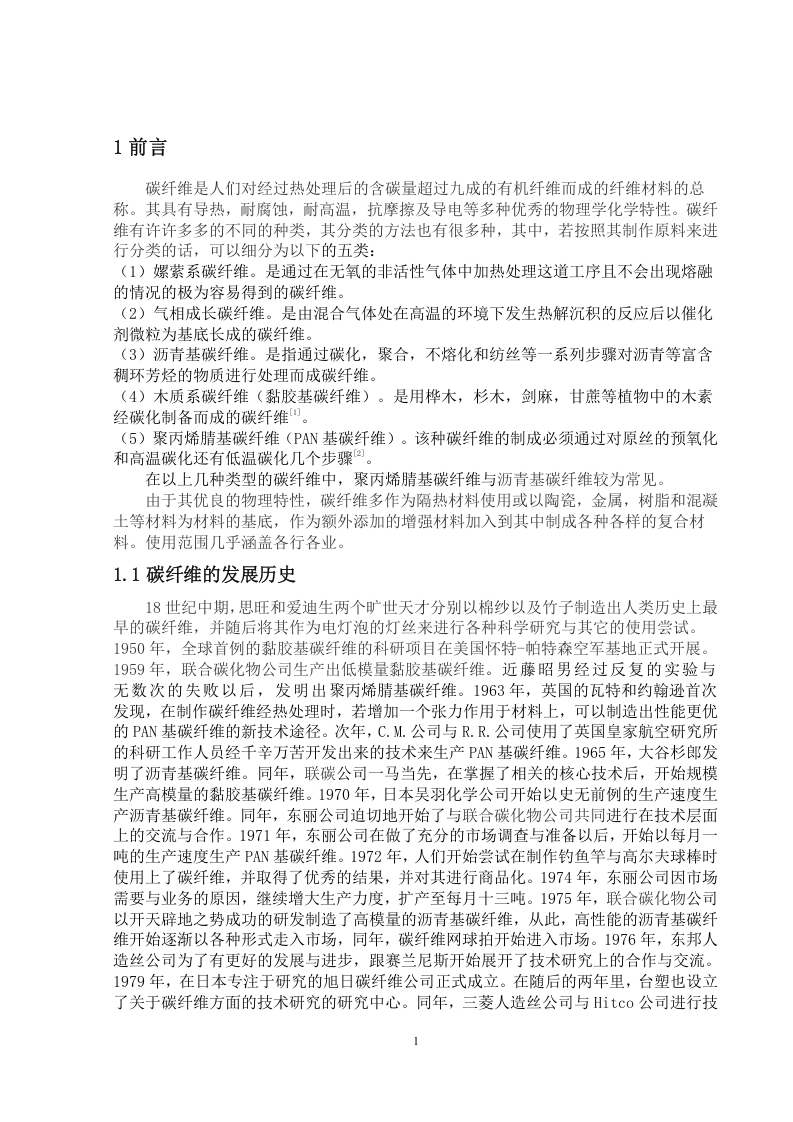

碳纤维复合材料（CFRP）凭借优异的力学性能，已广泛应用于体育器材、航空航天、化工机械、纺织及医疗等领域。然而，现有研究多聚焦于力学特性，对其电学性能的关注相对不足。该论文将氧化石墨烯（GO）作为掺杂相引入环氧树脂基碳纤维层合板，旨在探究GO浓度对材料导电性的调控作用。

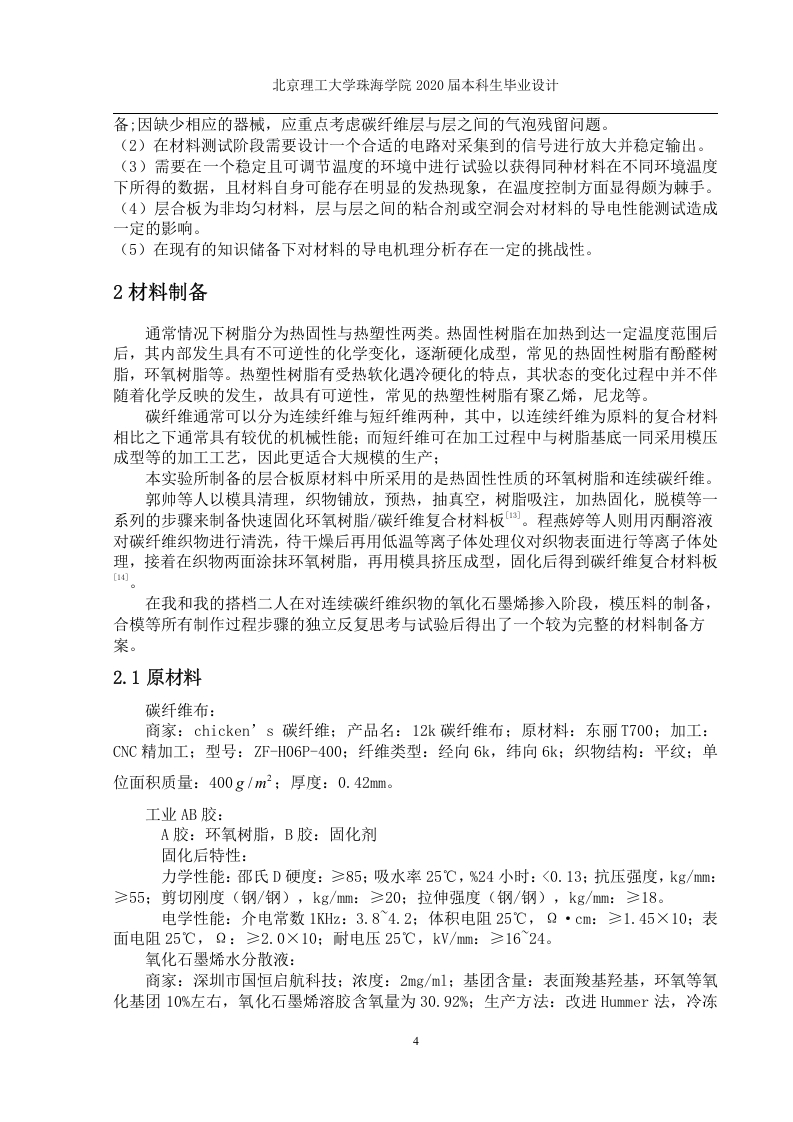

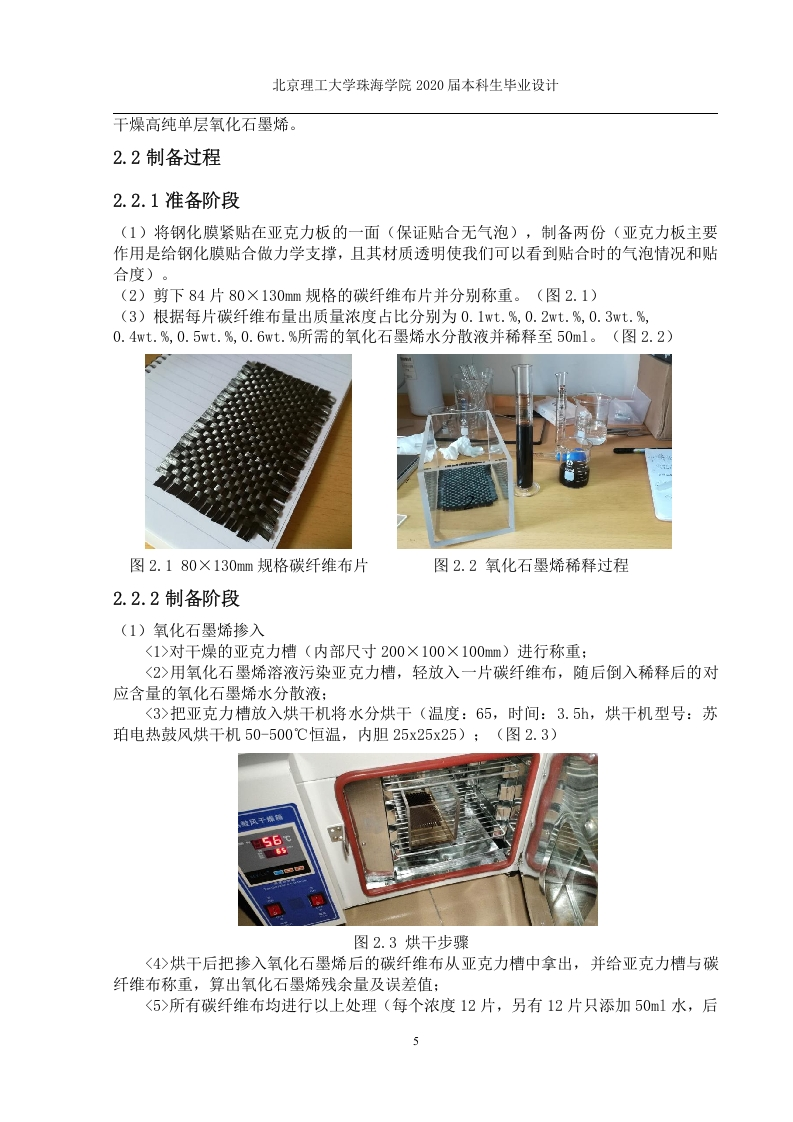

试样制备采用挤压法，将碳纤维布与环氧树脂逐层粘合，并掺入不同质量分数的GO。导电性测试电路由单臂惠斯通电桥与反向比例运算电路串联构成，该设计可精确测量试样在不同温度下的电阻值，进而换算为电导率。实验覆盖了从室温到接近环氧树脂熔点的温度区间。
实验结果显示，GO的掺杂浓度对环氧基碳纤维层合板的各向异性导电性具有显著影响。层合板试样的平均电导率随GO浓度的增加而升高，表明GO的引入有效改善了复合材料的导电网络。在温度影响方面，当测试温度未达到环氧树脂熔点时，温度变化对电导率几乎不产生作用，说明该复合材料在常规使用温度范围内具有稳定的电学性能。
该研究还通过电导率测试结果反推材料内部结构，推测GO在碳纤维层间形成了额外的导电通路，从而提升了整体导电能力。导电机理分析指出，GO的片层结构能够桥接碳纤维之间的间隙，降低界面电阻，这是电导率提升的主要机制。
结论与建议：
该研究通过实验证实，氧化石墨烯的掺入可有效提升环氧树脂基碳纤维层合板的平均电导率，且该提升效果在室温至环氧树脂熔点以下的温度范围内保持稳定。建议后续研究进一步优化GO的分散工艺，并探索更高掺杂浓度下的导电性能极限，同时可结合力学测试评估GO对复合材料综合性能的影响。
文档评价：
论文实验设计严谨，测试电路方案具有创新性，数据结论清晰，为碳纤维复合材料的电学功能化改性提供了有价值的参考。但未涉及GO浓度超过某一阈值后的导电饱和现象，且缺乏长期稳定性数据，可作为后续研究方向。
使用建议：
可直接引用该测试电路设计用于同类材料的电导率测量；论文中的GO浓度-电导率关系曲线可作为复合材料配方优化的参考依据；适用于撰写相关领域综述或实验方案时的文献支撑。
暂无评论内容
