溅射参数对单层AZO和多层AZOCuAZO薄膜性能的影响研究

---

文档主要内容

溅射参数对单层AZO和多层AZO/Cu/AZO薄膜性能的影响研究是一篇系统探讨工艺条件与薄膜光电特性关系的学术论文，适用于从事透明导电氧化物薄膜制备、溅射工艺优化及光电器件开发的科研人员与工程师。该文档通过实验对比，明确了溅射功率和溅射压强对薄膜表面形貌、结晶质量、光学透过率及电学性能的调控规律，为实际生产中提升AZO基多层薄膜的综合性能提供了可量化的工艺参考。

文档首先分析了溅射功率对AZO/Cu/AZO多层薄膜的影响。研究表明，溅射功率的升高会显著改变薄膜的表面形貌，使晶粒尺寸增大、表面粗糙度变化，进而影响载流子散射机制。在电学性能方面，适当提高溅射功率可降低薄膜的电阻率，但过高的功率可能导致铜层扩散加剧，反而劣化导电性。这一结论提示工艺优化需在功率与薄膜结构稳定性之间寻找平衡点。

随后，文档聚焦溅射压强对多层薄膜光电性能的作用。在光学性能上，溅射压强的调整直接影响薄膜的透过率，较低压强下薄膜致密度高、散射损失小，可见光透过率更优。结晶质量方面，溅射压强对AZO层的择优取向和晶粒完整性有显著影响，适当压强可促进（002）衍射峰增强，提升结晶度。电学性能则表现为溅射压强与载流子浓度、迁移率呈非线性关系，通过优化压强可同时获得较高的霍尔迁移率和较低的方块电阻。

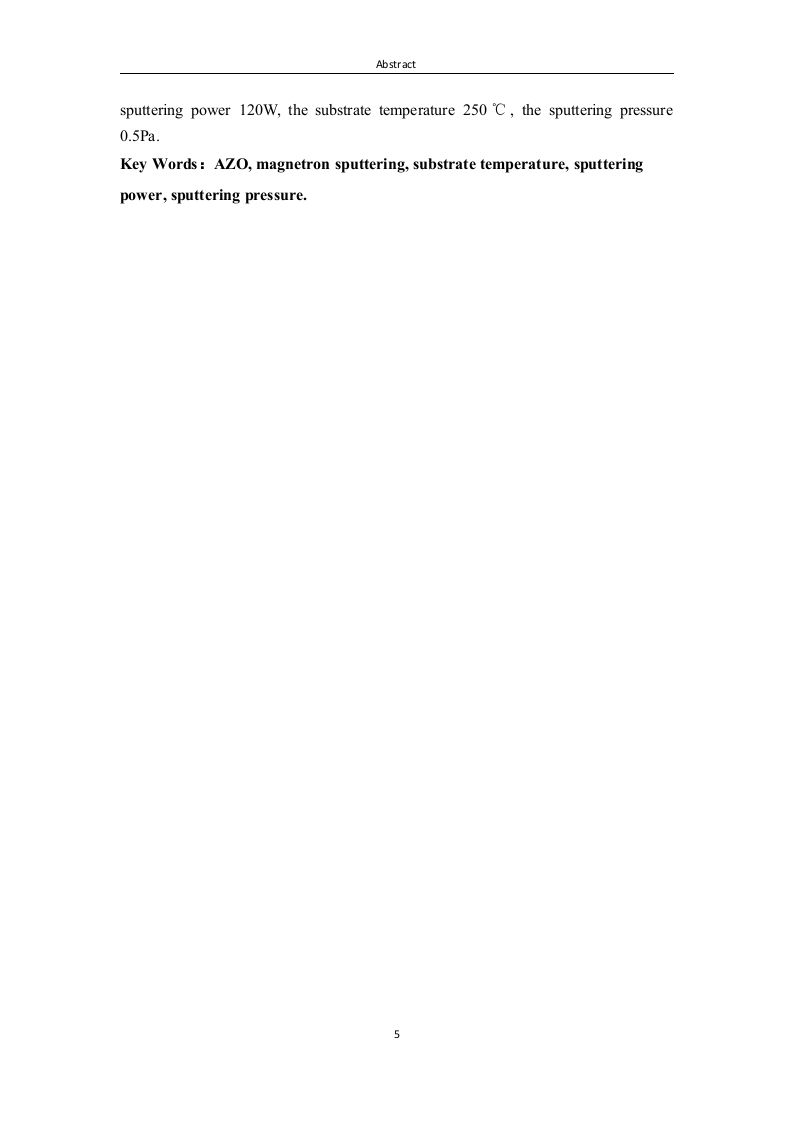

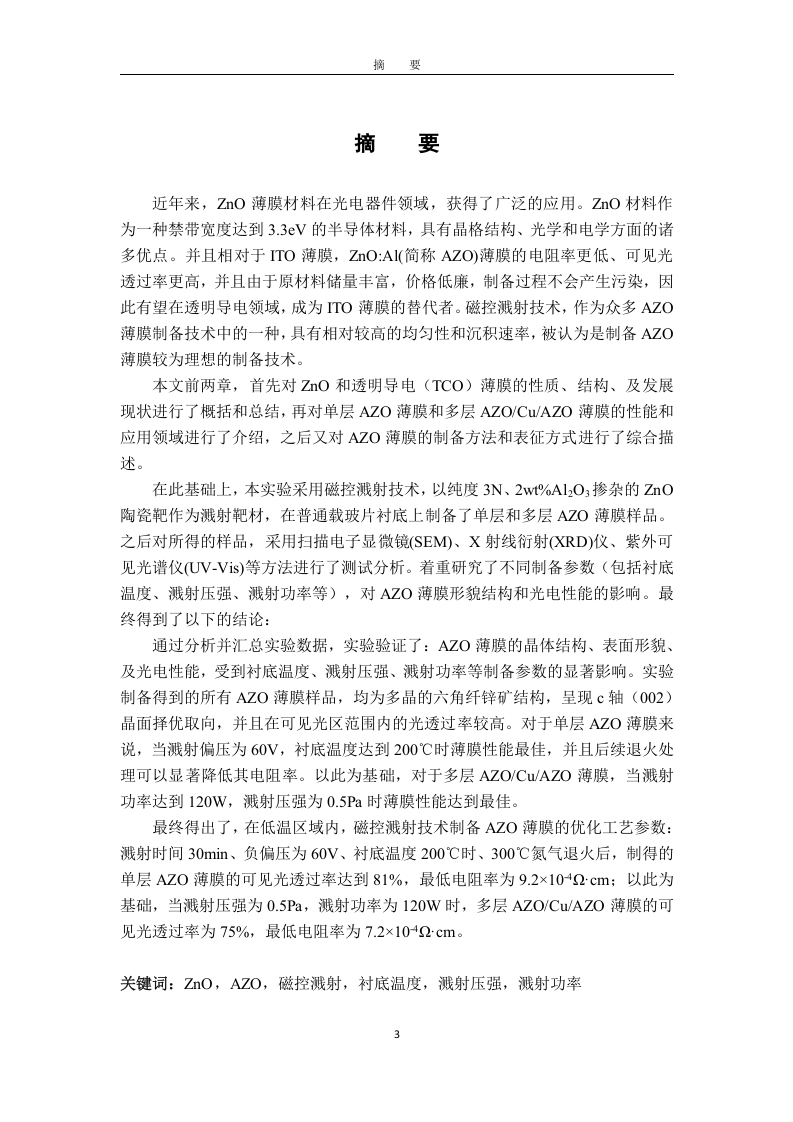

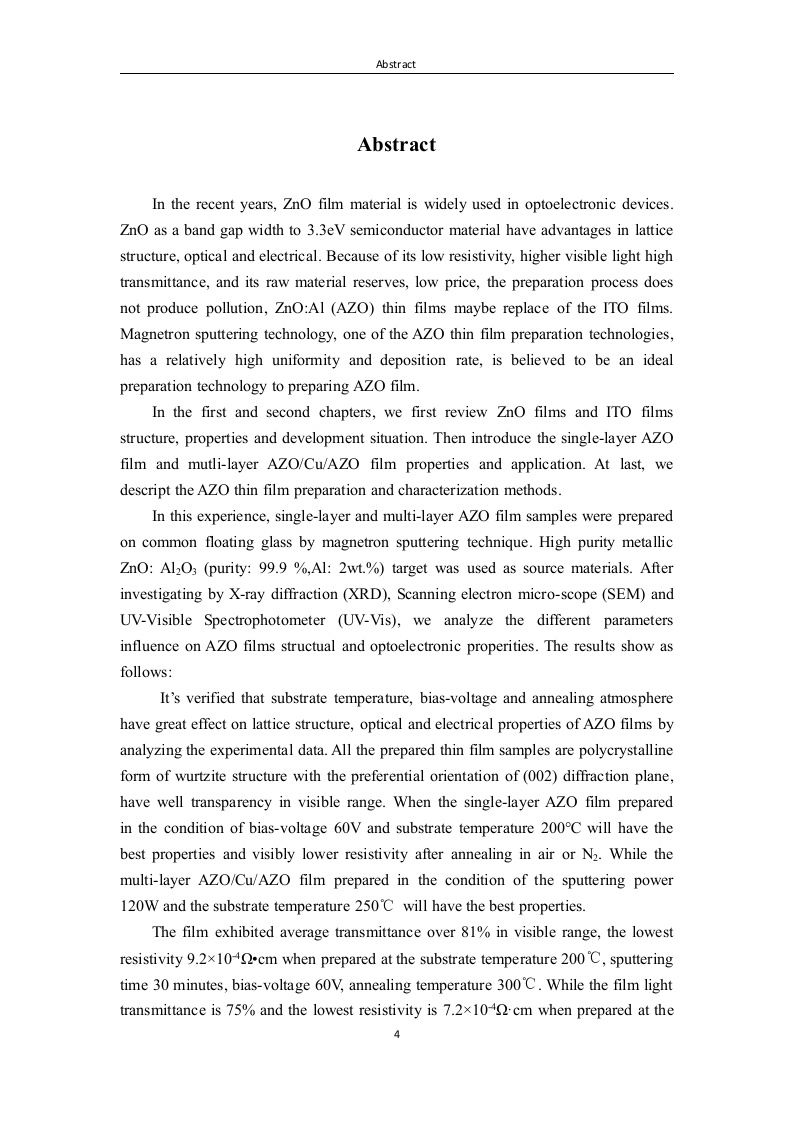

综合全文，该研究得出以下核心结论：单层AZO薄膜的性能受溅射参数影响显著，而引入铜中间层形成的AZO/Cu/AZO多层结构在适当工艺下可实现光电性能的协同提升。具体而言，通过调控溅射功率与压强，能够有效改善薄膜的表面平整度、结晶取向及载流子输运特性，最终获得兼具高透过率与低电阻率的透明导电薄膜。该文档为AZO基多层薄膜在触摸屏、太阳能电池等领域的应用提供了扎实的实验依据和工艺指导。
