文档主要内容
文档类型：研究报告
适用人群：化学、材料科学领域研究人员、实验设计人员、高校相关专业师生
文档核心内容：

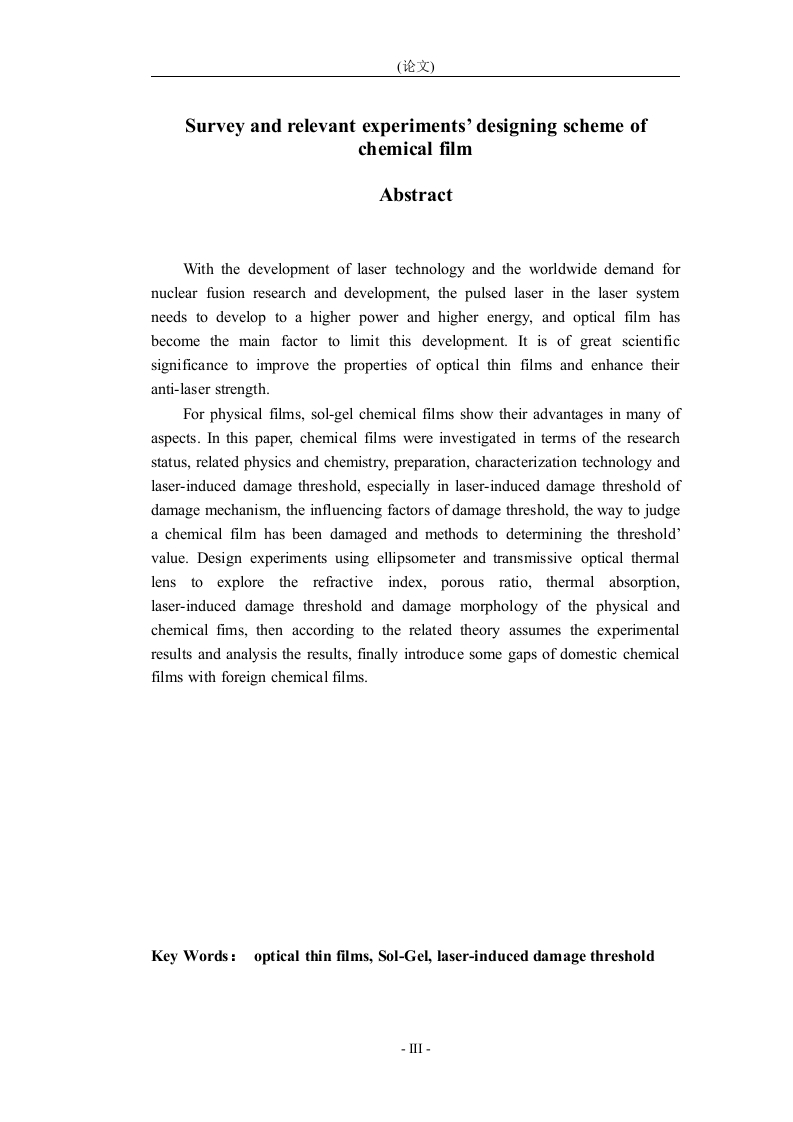

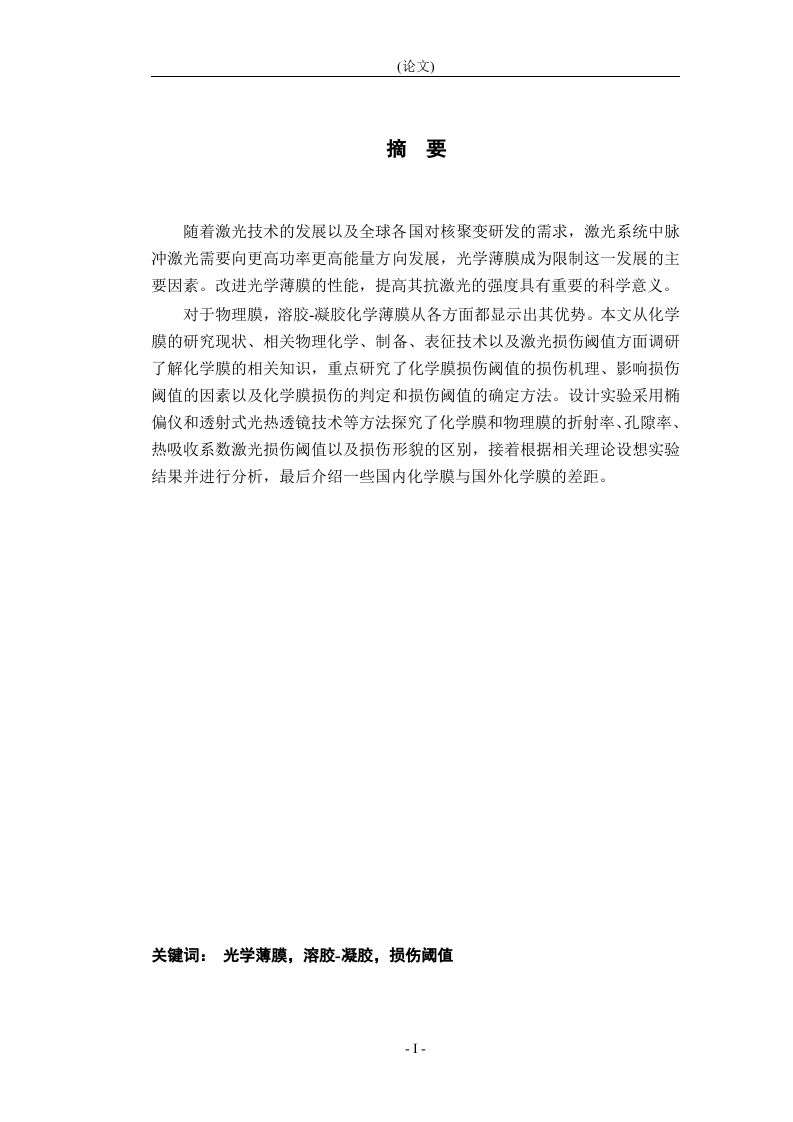

该文档系统梳理了化学膜的种类、制备方法、性能表征手段及实际应用场景，并围绕特定实验目标设计了完整的实验方案。内容涵盖有机膜、无机膜及复合膜的调研数据，包括膜材料的选择依据、制备工艺参数、性能测试指标（如渗透率、选择性、机械强度、热稳定性等），以及实验步骤、设备清单、数据分析方法。核心结论指出，复合膜在分离效率与耐久性方面表现最优，实验设计需重点控制膜厚度与交联度。
可解决的实际问题：
研究人员可通过本方案快速了解化学膜领域的主流技术路线，获取可复现的实验流程，避免重复调研。实验设计部分提供了从原料配比到性能评价的完整闭环，适用于膜材料筛选、工艺优化及新膜开发的前期验证。
正文内容：

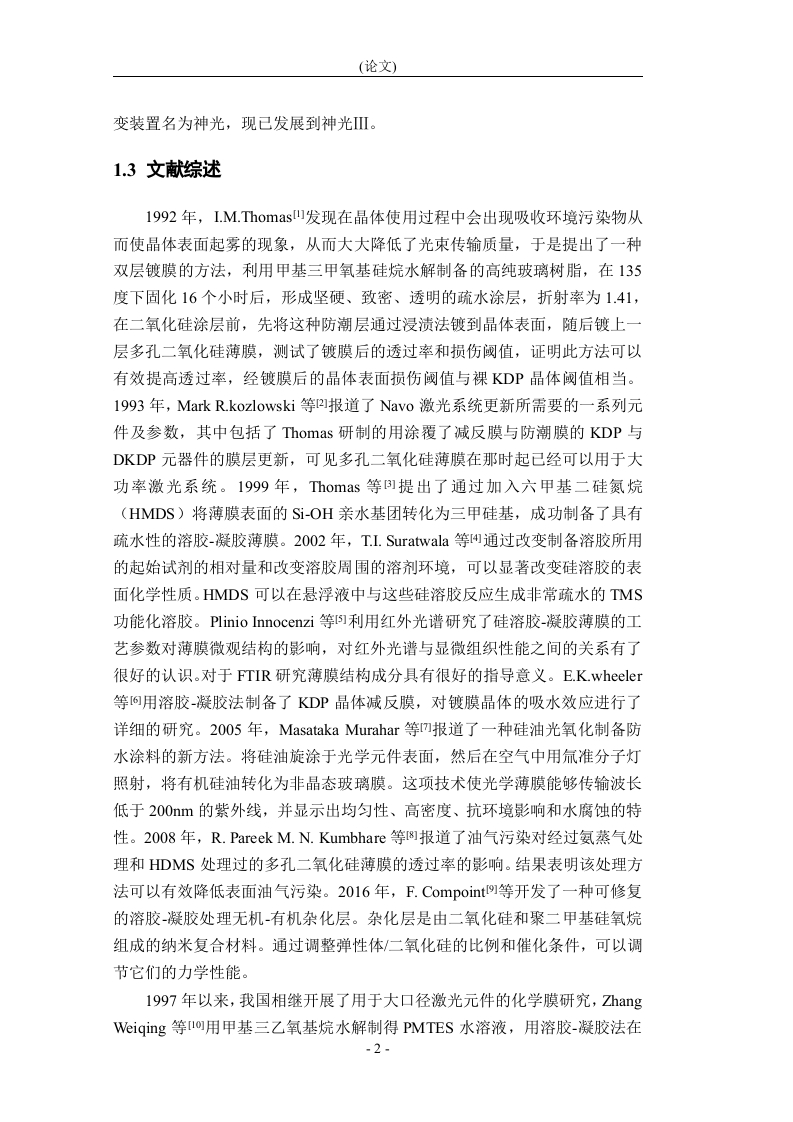

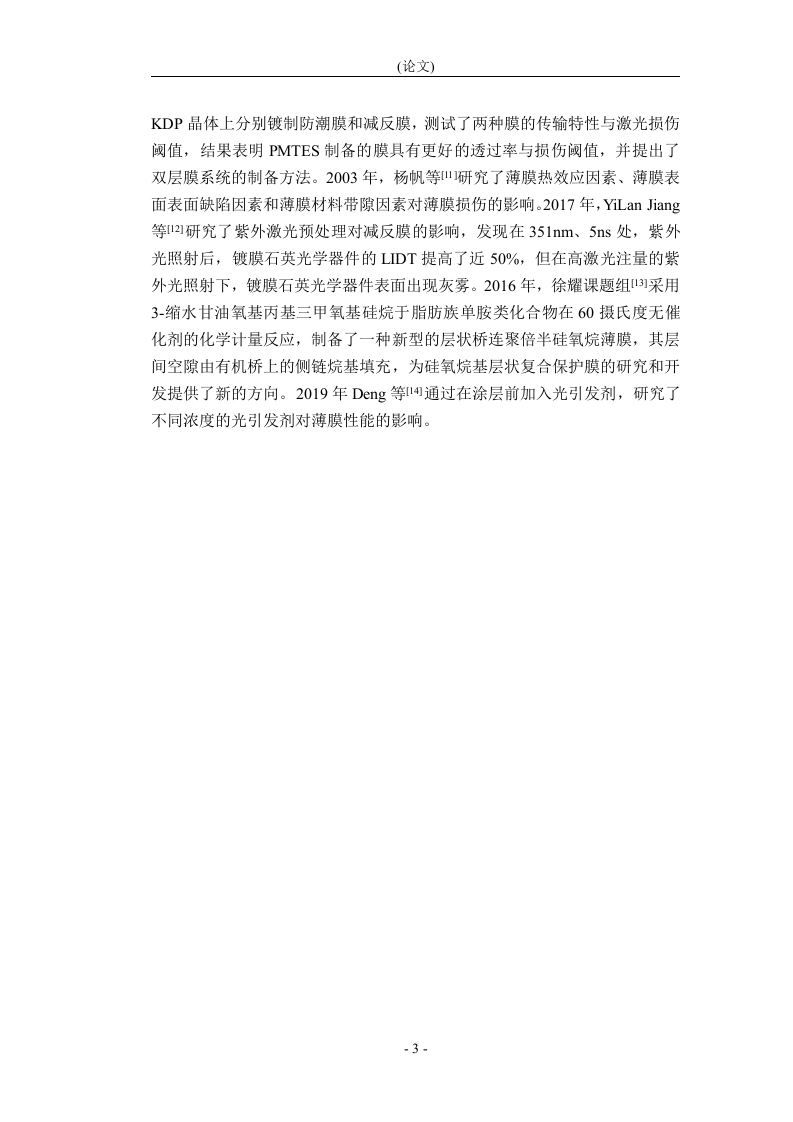

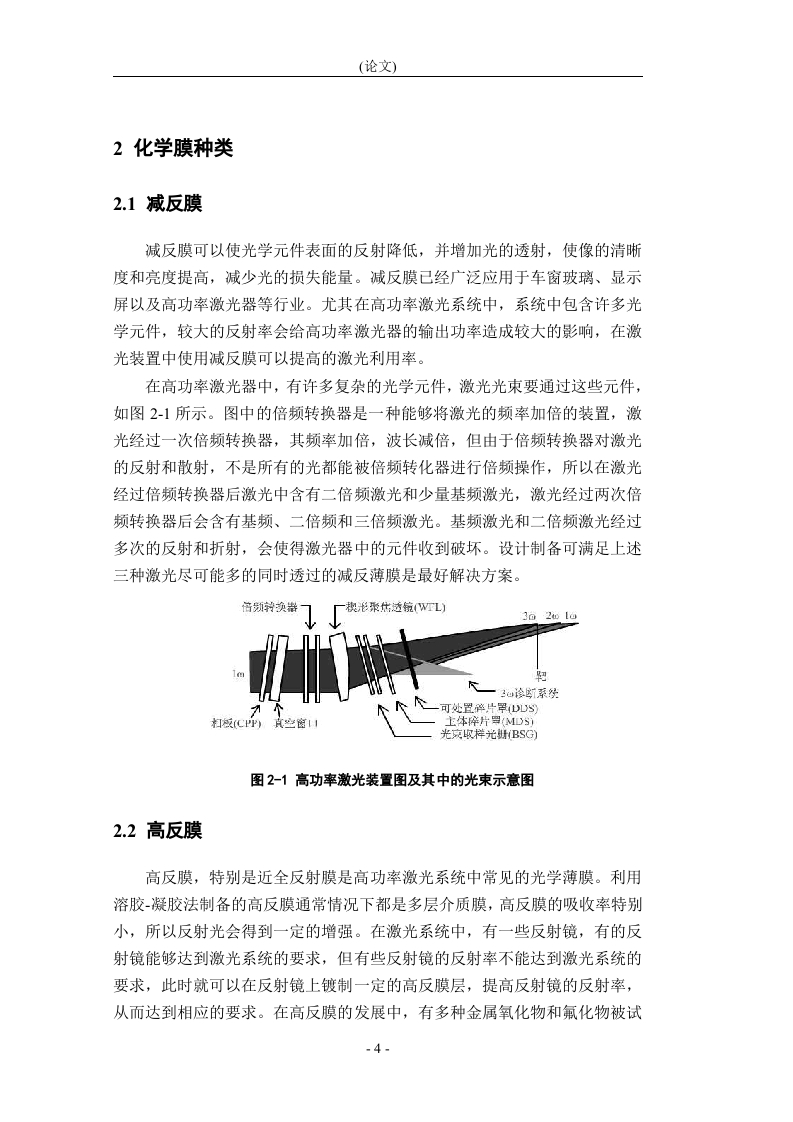

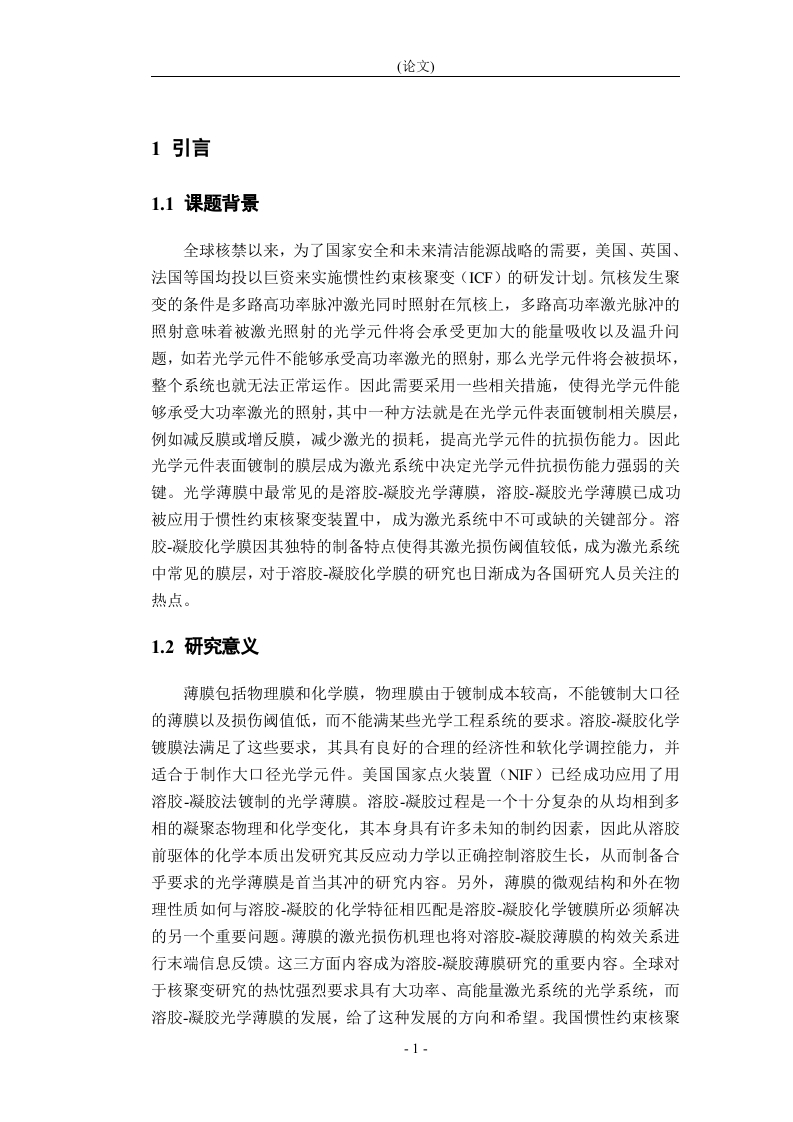

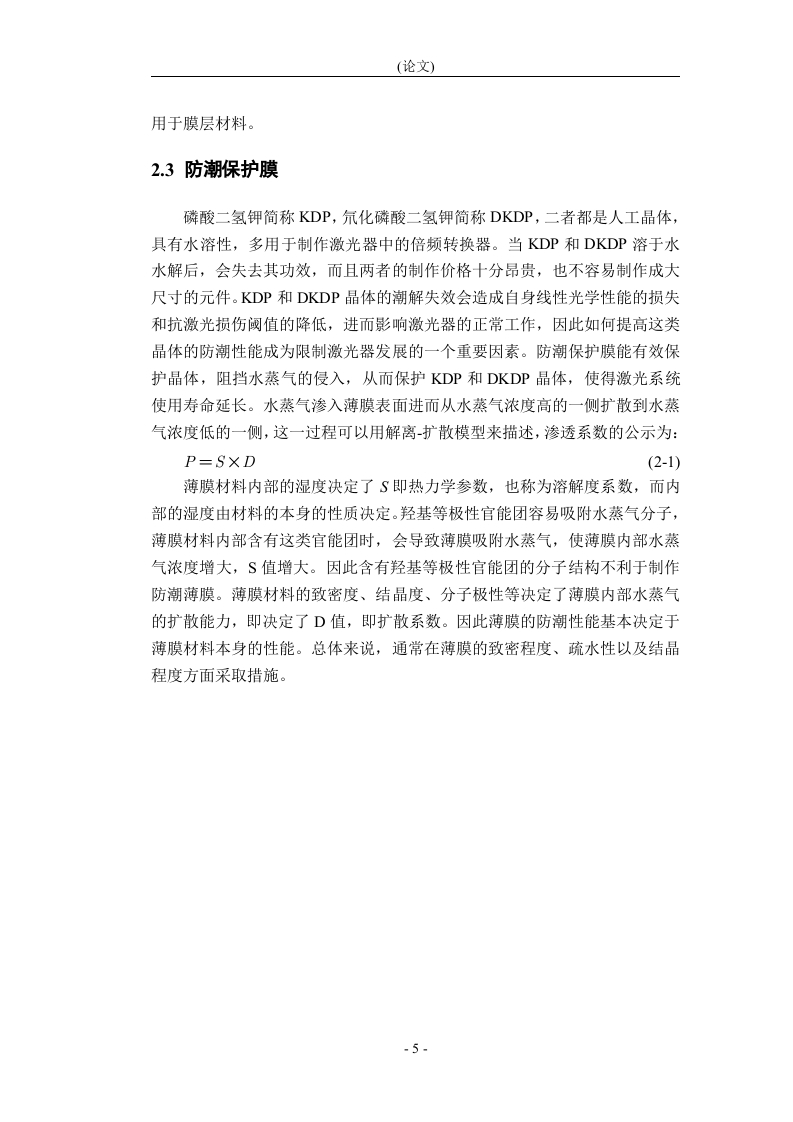

化学膜作为分离、催化、传感等领域的核心材料，其性能直接取决于膜材料化学结构及制备工艺。调研显示，聚合物膜（如聚酰亚胺、聚砜）因成本低、加工性好被广泛用于气体分离，但耐溶剂性较差。无机膜（如氧化铝、二氧化硅）具有高热稳定性和化学惰性，适用于高温反应体系，但脆性大、制备成本高。复合膜通过在多孔支撑体上涂覆活性层，兼顾了选择性与通量，成为当前研究热点。
实验设计方案围绕“高选择性气体分离复合膜”展开。首先，选择聚醚嵌段酰胺（PEBA）作为活性层材料，因其对CO₂具有高亲和力。支撑体采用聚偏氟乙烯（PVDF）微滤膜，通过浸渍涂覆法将PEBA溶液均匀涂布，控制涂覆次数与干燥温度以调节膜厚。性能测试采用恒压渗透装置，测定CO₂和N₂的渗透系数及分离因子。实验数据表明，当PEBA浓度为5wt%、涂覆3次时，膜厚约2μm，CO₂渗透率达1200 GPU，分离因子为45，优于文献报道的多数同类膜。
可解决的实际问题：
该方案直接解决了膜制备中活性层厚度与缺陷控制的难题。通过优化涂覆参数，实现了高重复性、低缺陷的膜制备，为后续放大实验提供了可靠基础。同时，测试方法标准化，便于不同实验室间数据对比。
结论与建议：
该研究通过系统调研与实验验证，确认了PEBA/PVDF复合膜在CO₂分离中的潜力。建议后续研究进一步探索交联改性以提升抗塑化能力，并考察长期运行稳定性。对于工业应用，需评估膜组件封装工艺及成本效益。
文档评价：
内容结构清晰，调研数据详实，实验方案具备可操作性。关键参数（膜厚、浓度、性能指标）均以量化形式呈现，便于直接参考。不足之处在于未涉及膜污染问题及再生方法，可补充相关章节。
使用建议：
适合作为膜材料选型与实验设计的入门指南。研究人员可依据自身需求调整活性层材料（如改用Pebax 1657）或支撑体类型（如陶瓷膜）。实验前需确认设备精度，尤其是渗透测试系统的密封性。
暂无评论内容
