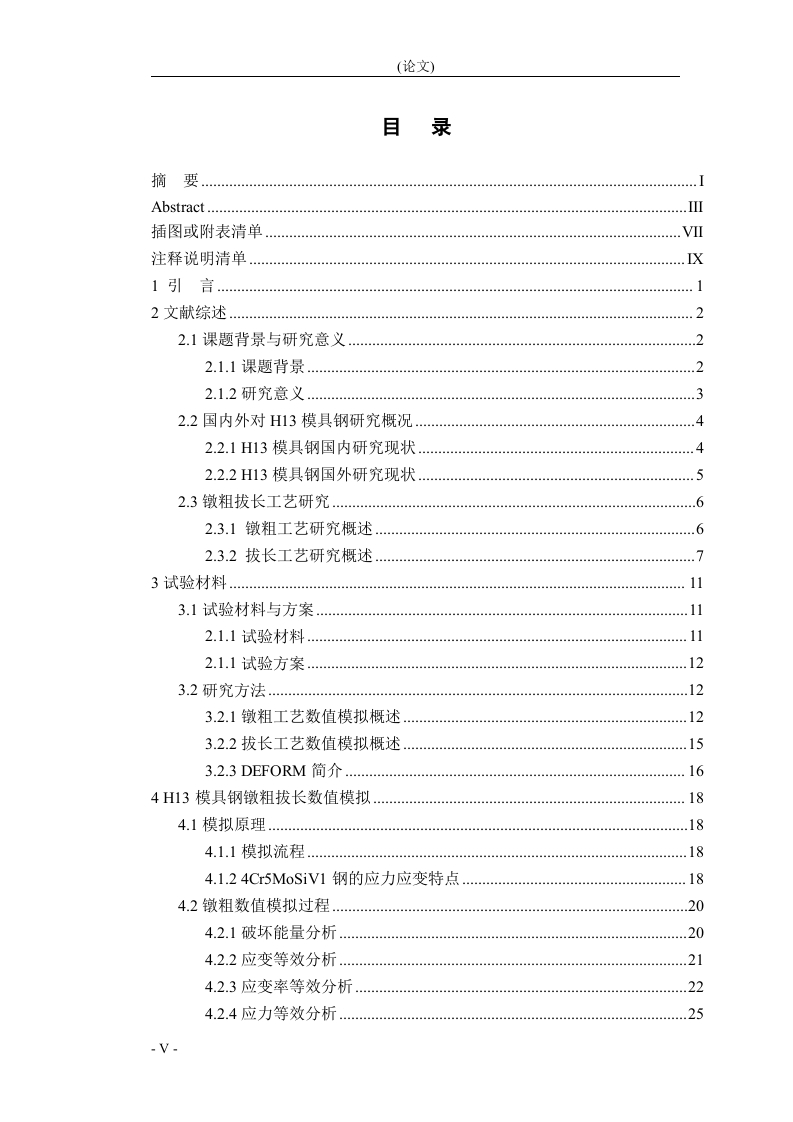

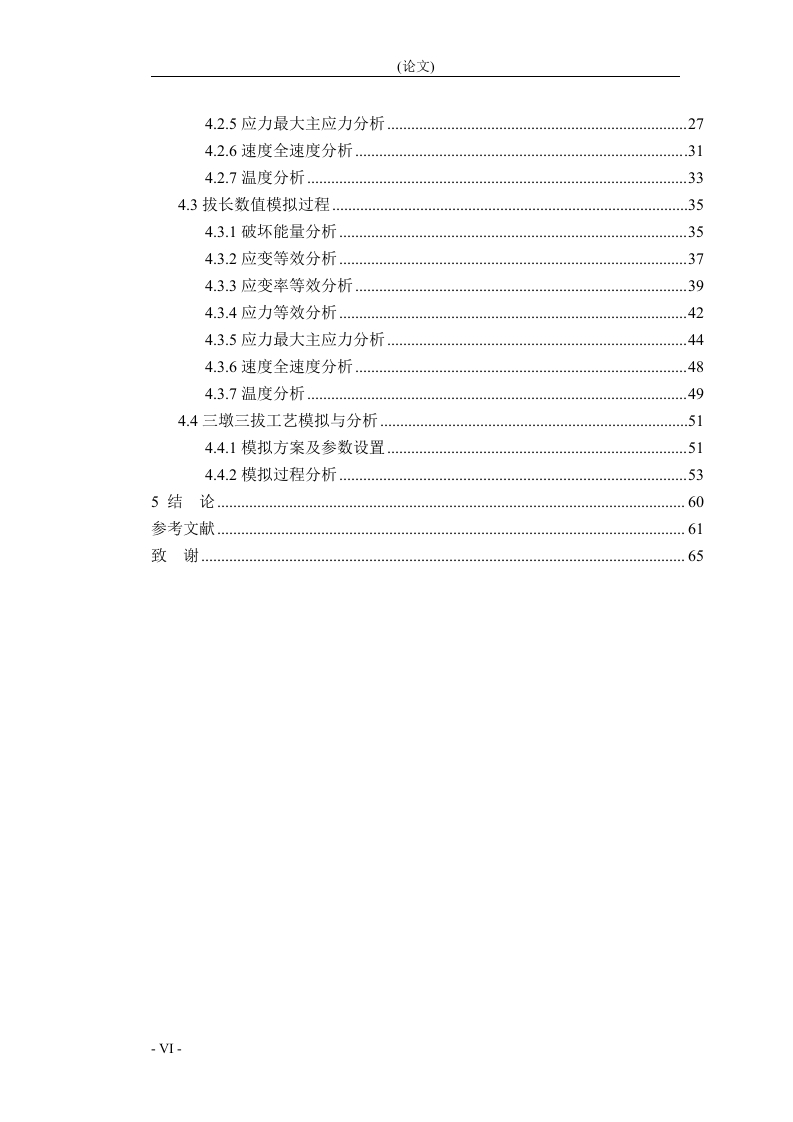

文档主要内容
文档类型：学术论文
适用人群：模具设计与制造工程师、材料加工研究人员、金属塑性成形工艺优化人员
文档核心内容：

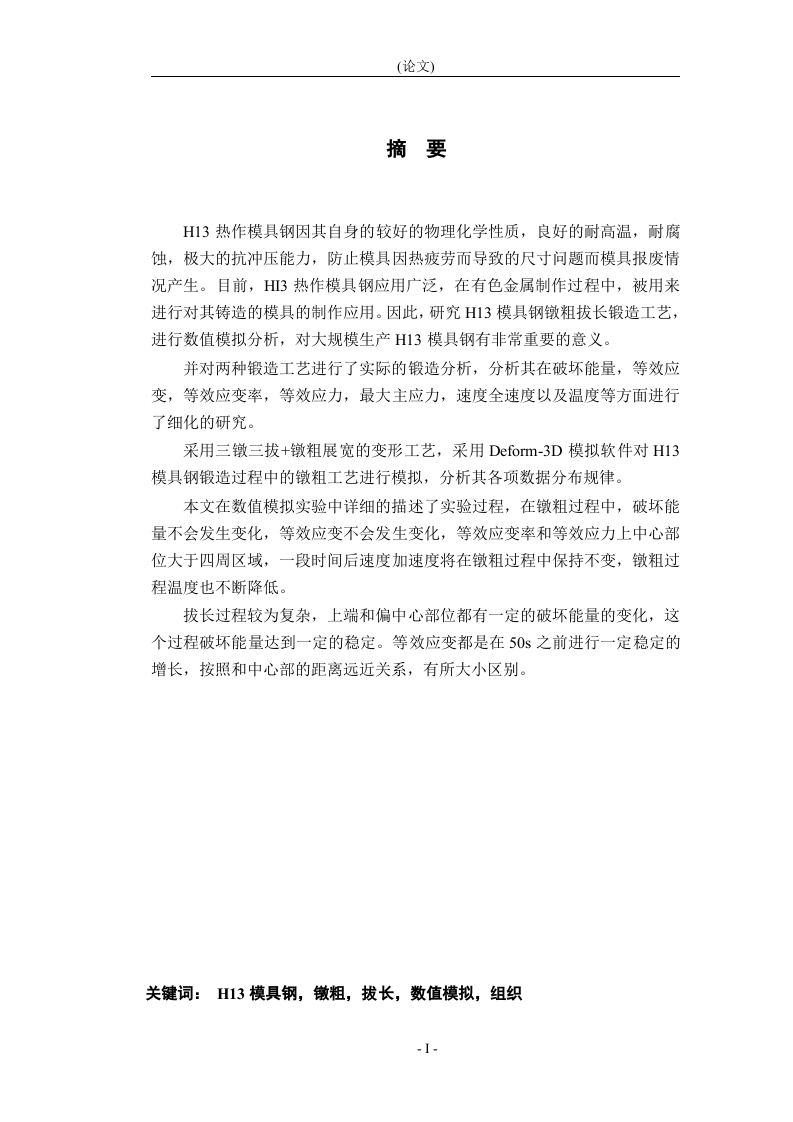

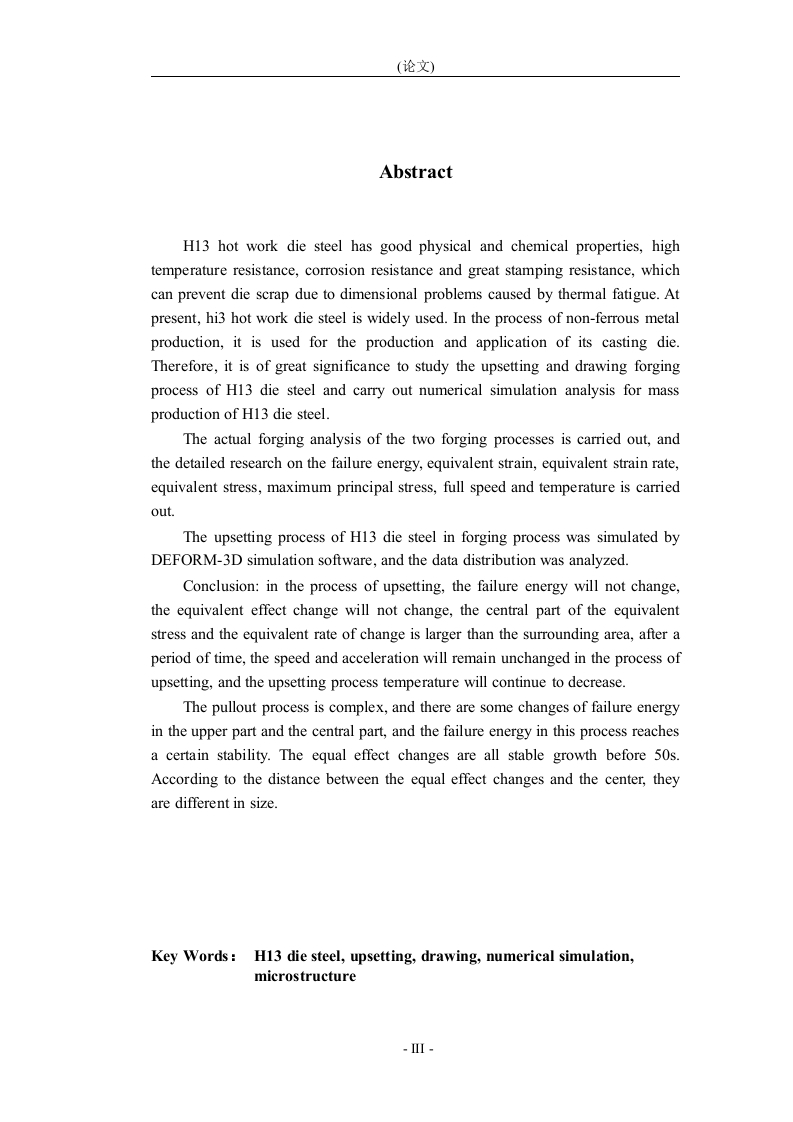

该论文基于有限元数值模拟方法，系统分析了H13模具钢在镦粗与拔长工艺中的变形行为、应力分布及温度场演变规律。通过建立三维热力耦合模型，研究了不同压下量、锻造温度及摩擦系数对材料流动均匀性、内部缺陷形成的影响，并对比了单次镦粗与多道次拔长的工艺效果。关键数据表明，当锻造温度控制在1050℃至1150℃之间、压下量为20%至30%时，材料内部等效应变分布最均匀，且拔长工艺的宽展系数可降低至0.15以下，有效减少表面裂纹风险。
可解决的实际问题：
该研究可直接指导H13模具钢锻件的实际生产，帮助工艺人员优化镦粗与拔长的参数组合，避免因变形不均导致的中心疏松、折叠或开裂等缺陷。同时，数值模拟结果可为模具钢的锻造工艺设计提供定量参考，缩短试制周期并降低材料浪费。
正文内容：
H13模具钢因其优异的热强性和耐磨性，广泛应用于热作模具制造。然而，在镦粗与拔长锻造过程中，若工艺参数选择不当，极易产生内部裂纹或组织不均匀，影响模具使用寿命。该论文采用Deform-3D软件建立了H13钢的热力耦合有限元模型，模拟了圆柱坯料在平砧镦粗和V型砧拔长下的变形过程。模拟结果显示，当镦粗压下量超过35%时，坯料心部出现明显的拉应力集中，最大主应力值达到120MPa，可能诱发微裂纹。而在拔长工序中，采用60°V型砧且送进量控制在坯料高度的0.6倍时，变形渗透性最佳，心部等效应变值较平砧提高约18%。
温度场分析表明，坯料表面与心部的温差随锻造时间增加而扩大，当初始锻造温度低于1000℃时，表面温降速率可达每秒5℃，导致表层变形抗力急剧上升，容易产生表面裂纹。因此，建议在镦粗前将坯料均匀加热至1100℃并保温足够时间，同时采用低速锻造（压下速度不超过每秒5毫米）以减小温度梯度。摩擦条件对变形均匀性也有显著影响，当摩擦因子从0.3降至0.1时，坯料侧表面的鼓形量减少约22%，有利于后续拔长工序的尺寸控制。
通过多组正交试验对比，论文提出了最优工艺组合：镦粗压下量25%，拔长道次为3次，每道次压下量15%，锻造温度1100℃，摩擦因子0.15。在此条件下，坯料整体等效应变标准差小于0.08，表明变形均匀性达到最佳。此外，模拟还验证了拔长过程中采用“先轻后重”的压下策略可有效抑制心部孔洞闭合不完全的问题。
结论与建议：
该研究通过数值模拟揭示了H13模具钢镦粗拔长工艺中温度、压下量及摩擦条件对成形质量的影响机制，并给出了量化参数范围。建议实际生产中优先采用1100℃锻造温度、25%镦粗压下量及60°V型砧拔长，同时配合润滑剂降低摩擦，可显著提升锻件内部质量与成品率。对于大型模块的锻造，可进一步结合多道次拔长与中间回火工艺，以消除残余应力。
文档评价：
该论文内容完整，数据详实，模拟结果与工程实践结合紧密，对模具钢锻造工艺优化具有直接参考价值。但未涉及微观组织演变模拟，后续可补充晶粒尺寸预测分析。
使用建议：
工艺工程师可直接引用文中推荐的参数范围作为初始工艺设定，再结合现场设备能力进行微调。研究人员可借鉴其建模方法与正交试验设计思路，拓展至其他模具钢材料的工艺研究。
暂无评论内容
