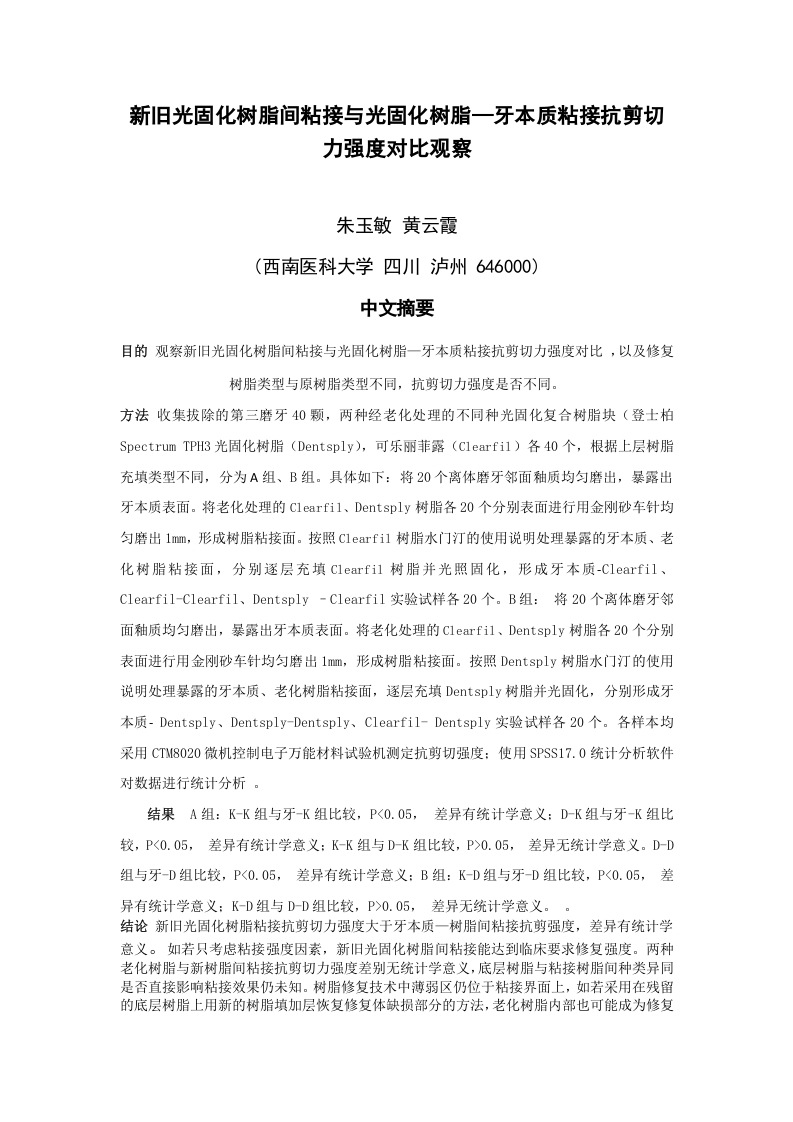

新旧光固化树脂间粘接与光固化树脂—牙本质粘接抗剪切力强度对比观察

　　文档类型：实验研究论文
　　适用人群：口腔修复科医师、牙科材料研发人员、口腔医学专业学生

　　文档核心价值：该论文通过对比新旧光固化树脂间的粘接强度与光固化树脂—牙本质粘接的抗剪切力强度，结合冷热循环老化实验，系统评估了树脂老化后粘接性能的变化规律。研究结果可为临床中修复体更换、树脂修补操作提供量化依据，帮助医生判断直接修补与完全重做的利弊，同时为牙科粘接材料的改进提供实验数据支撑。

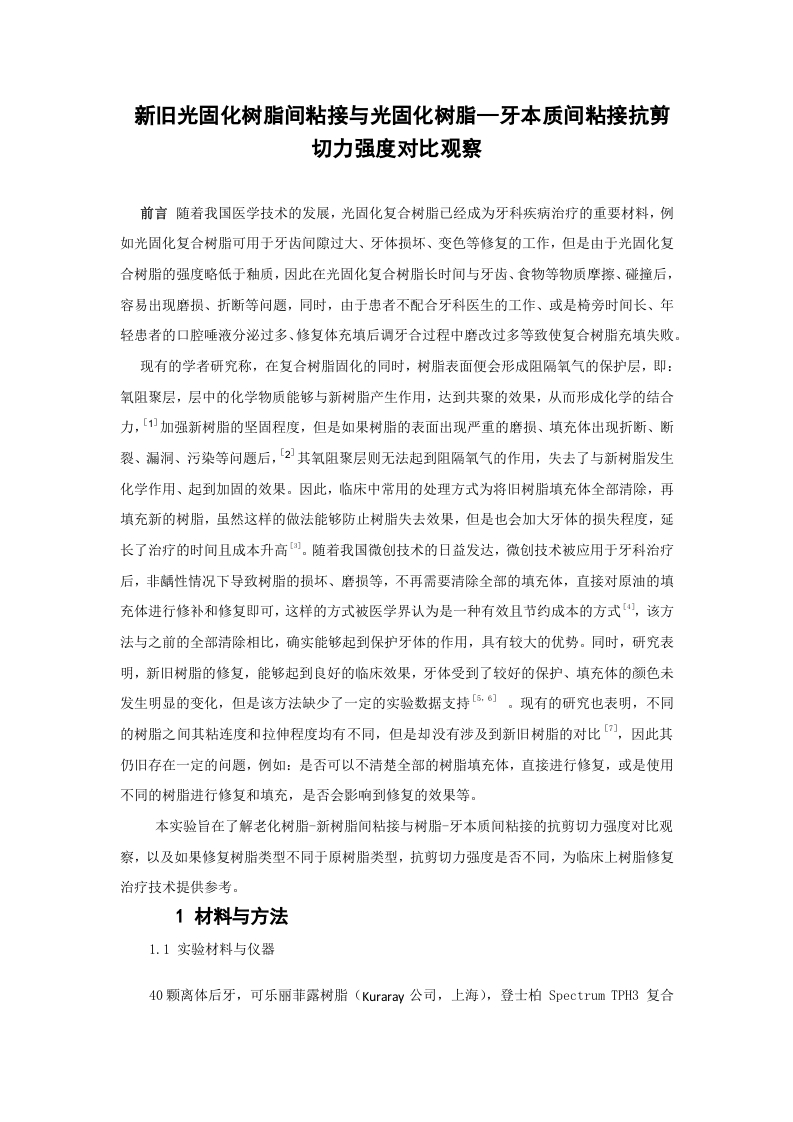

　　研究背景与目的：光固化复合树脂在口腔修复中广泛应用，但树脂材料随时间推移会发生老化，影响其与牙本质及新旧树脂间的粘接效果。现有研究多关注单一界面粘接，缺乏对“树脂—树脂”与“树脂—牙本质”两种界面在相同老化条件下的横向对比。该论文旨在通过抗剪切力强度测试，明确冷热循环对两种界面粘接耐久性的差异化影响，为临床操作选择提供参考。

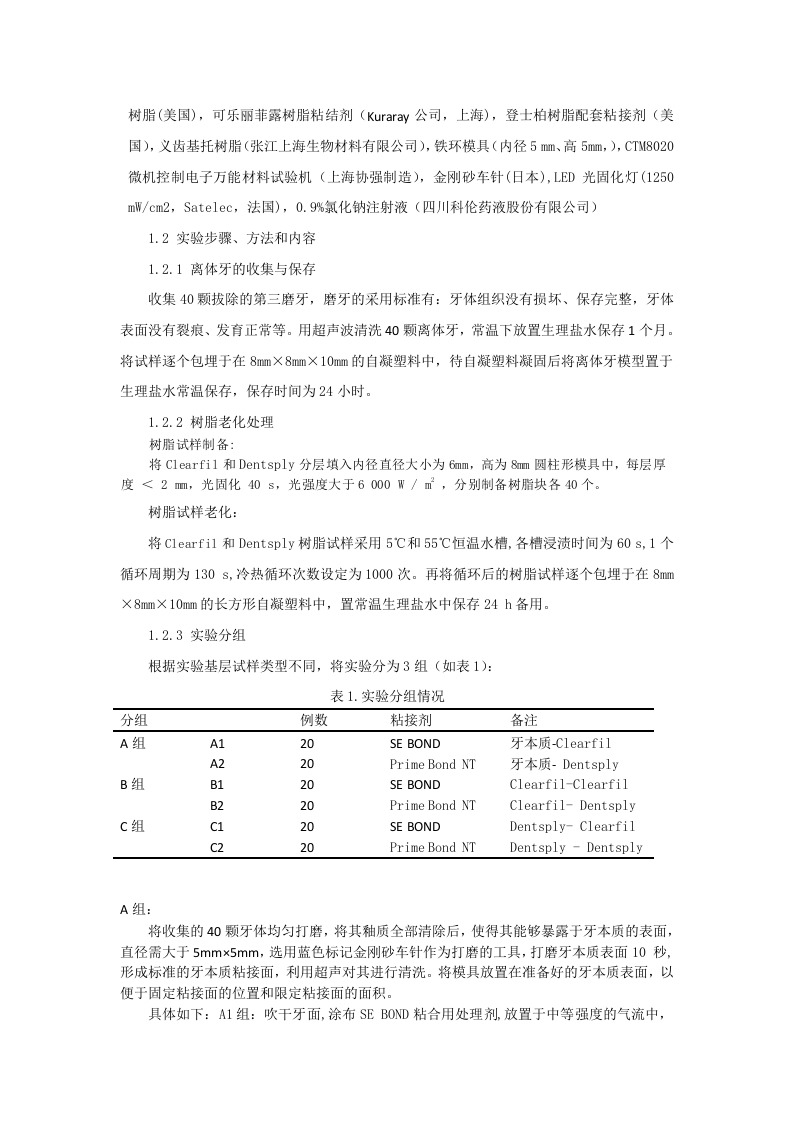

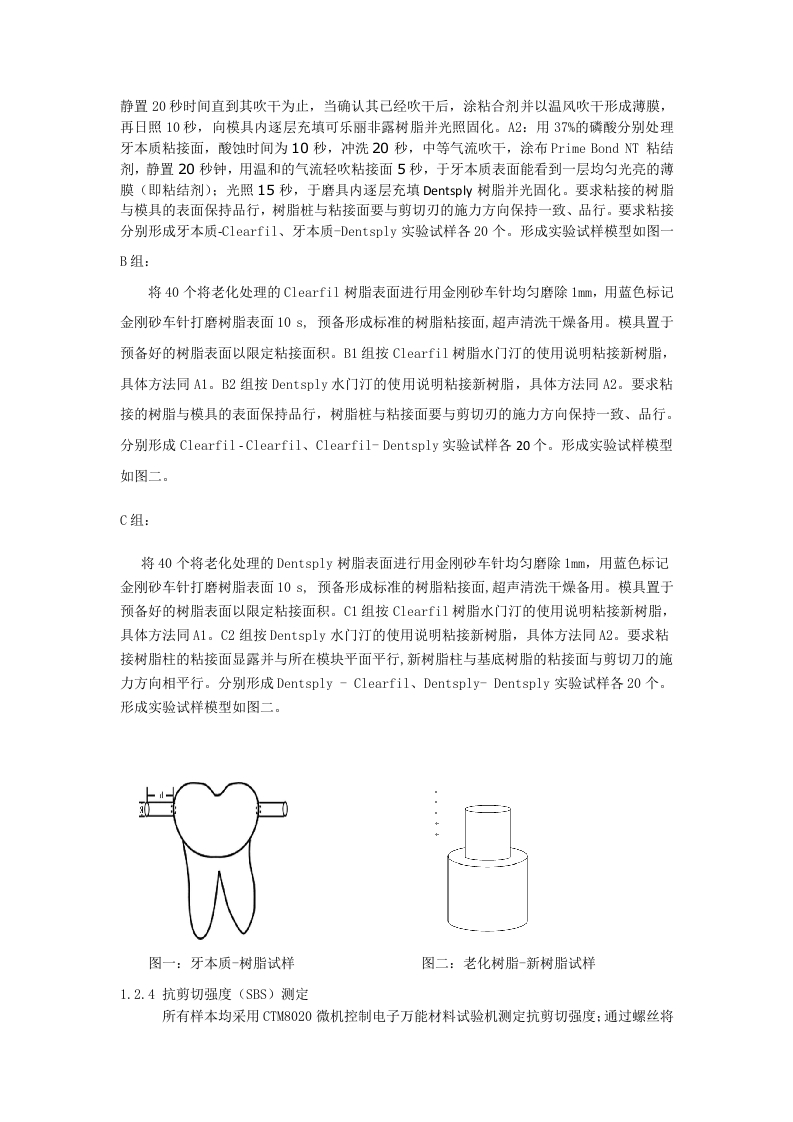

　　材料与方法：实验采用标准化牙本质样本与两种不同固化时间的光固化树脂（分别代表新树脂与经冷热循环处理的老化树脂）。通过万能材料试验机测定各组样本的抗剪切力强度，并设置对照组（未老化树脂直接粘接牙本质）进行对比。冷热循环参数设定为5℃/55℃交替，循环次数依据ISO标准设定。

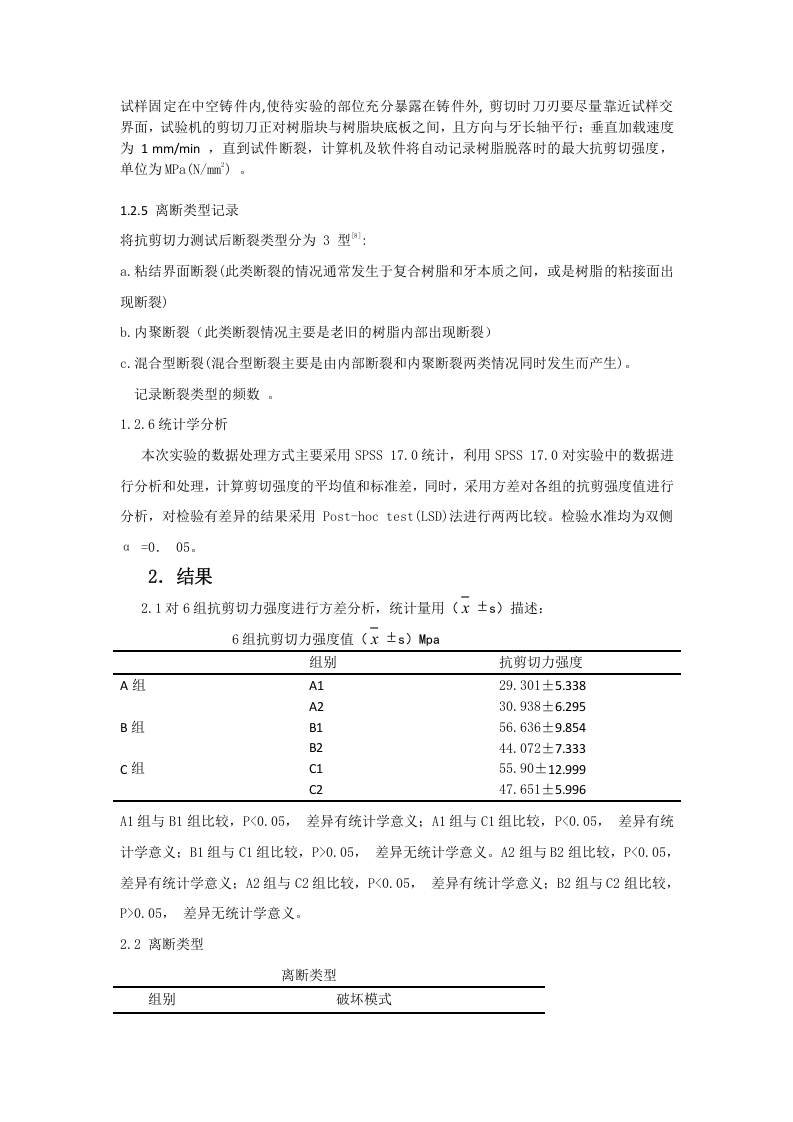

　　核心结果：
　　新旧树脂间粘接的抗剪切力强度显著低于新树脂—牙本质粘接强度，差异具有统计学意义（P<0.05）。
　　冷热循环后，两种界面的粘接强度均出现下降，但树脂—树脂界面的强度衰减幅度更大，下降率超过30%。
　　老化树脂表面经喷砂处理后，与新鲜树脂的粘接强度可提升约20%，但仍未达到新树脂—牙本质的初始粘接水平。

　　结论与建议：
　　1. 临床中直接在新树脂上修补旧树脂时，需对老化树脂表面进行机械处理（如喷砂或酸蚀），否则粘接失败风险较高。
　　2. 对于大面积树脂修复体老化，建议完全拆除后重新充填，而非局部修补，因树脂—树脂粘接的长期耐久性不足。
　　3. 冷热循环模拟口内温度变化，证实温度应力是导致粘接界面失效的关键因素，未来材料研发应重点提升树脂基质的抗老化能力。

　　文档独有作用：该论文填补了“树脂老化后两种粘接界面横向对比”的研究空白，提供了可直接用于临床决策的量化数据（如强度衰减率、表面处理提升效果）。读者可快速判断：若需修补旧树脂修复体，应优先考虑表面处理方案；若需评估修复体寿命，应关注树脂—牙本质界面的长期稳定性。

　　总结：该实验研究以严谨的对比设计揭示了新旧树脂粘接的薄弱环节，明确了冷热循环对粘接强度的破坏规律。结论对口腔修复中树脂修补策略的选择具有直接指导意义，同时为粘接材料抗老化性能的优化指明了方向。
