基于PLC控制的桥式起重机变频调速系统设计

　　文档类型：毕业设计论文
　　适用人群：电气自动化、机械工程、起重运输机械相关专业学生及工程技术人员

　　文档核心内容：
　　该论文围绕基于PLC控制的桥式起重机变频调速系统展开完整设计，涵盖方案选择、硬件选型、软件编程与仿真调试。核心内容包括：采用可编程控制器作为主控单元，结合变频器实现起重机大车、小车及起升机构的平滑调速；详细设计了PLC的I/O分配表、外部接线图、主电路图，并完成电机、变频器、接触器、熔断器、断路器、热过载继电器等关键元件的选型计算；最后通过梯形图编程与仿真验证系统功能。

　　可解决的实际问题：
　　该设计可解决传统桥式起重机继电器控制系统接线复杂、故障率高、调速性能差、能耗大等问题。通过PLC与变频器协同控制，实现起重机多档位无级调速、精准定位、软启动与软停止，显著提升设备运行平稳性与安全性，降低维护成本。适用于工厂车间、仓库、码头等需要频繁起吊与平移作业的工业场景。

　　正文内容：

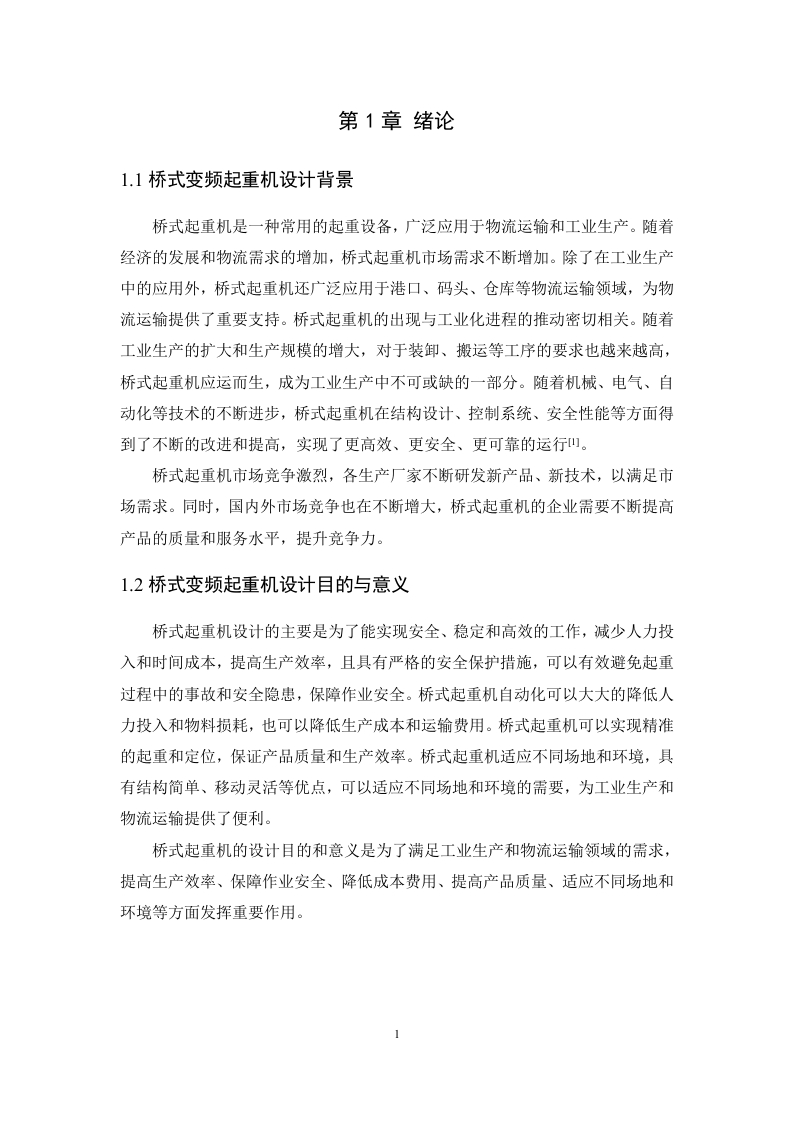

　　桥式起重机是工业生产中应用广泛的物料搬运设备，传统控制系统多采用继电器-接触器控制，存在触点易磨损、线路复杂、调速方式落后等缺陷。基于PLC与变频器的数字化控制方案，能够有效克服上述不足，实现起重机的高效、节能与智能化运行。该设计以某型号桥式起重机为对象，系统阐述了从方案论证到硬件选型、软件开发的完整流程。

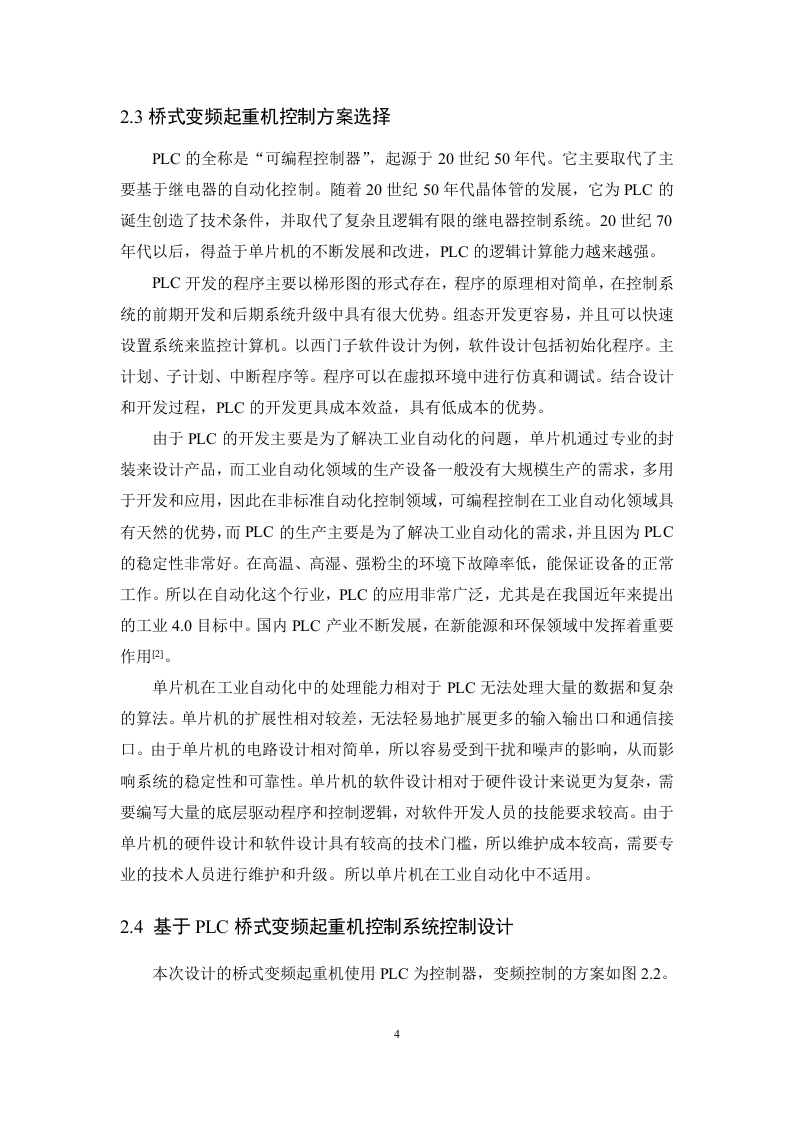

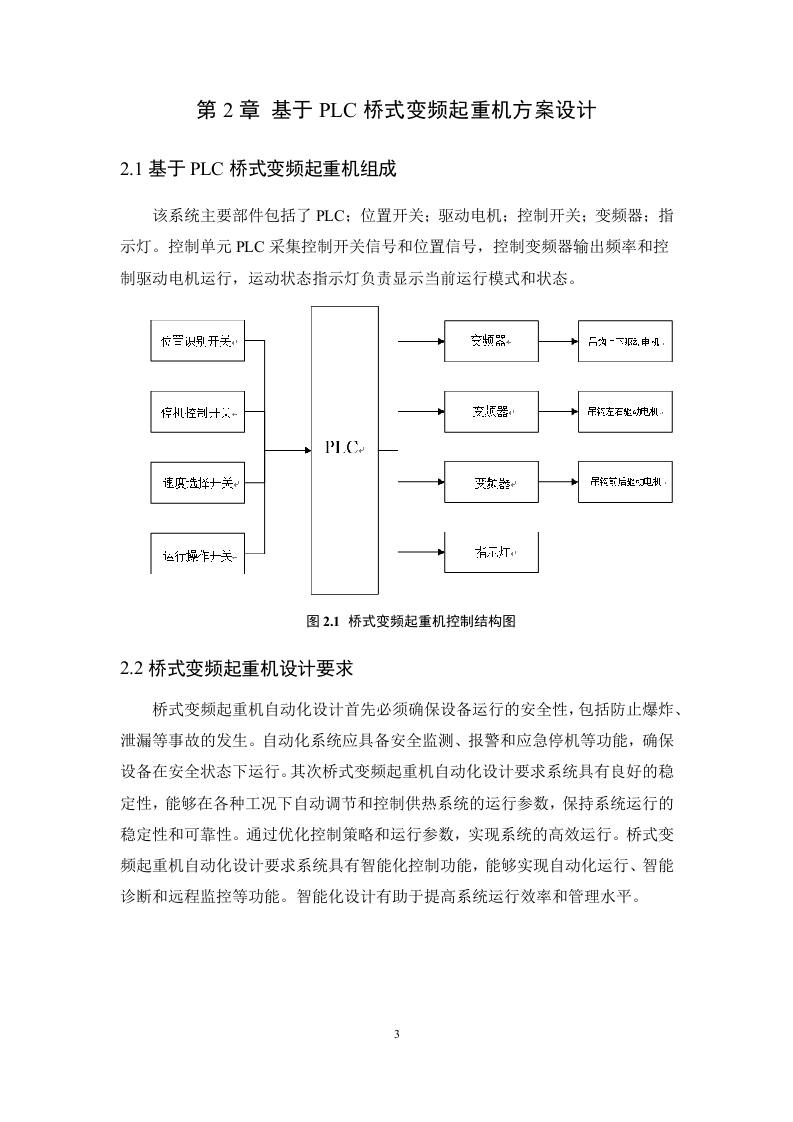

　　在方案设计阶段，论文对比了继电器控制、PLC控制与PLC+变频器控制三种方案，最终确定采用PLC作为逻辑控制核心，变频器驱动三相异步电动机的方案。该方案不仅简化了外部接线，还能通过变频器参数设置实现多段速或无极调速，满足起重机不同工况下的速度需求。控制系统分为大车行走、小车行走、主钩升降三个独立单元，各单元均配置变频器，实现独立调速与互锁保护。

　　硬件设计部分，PLC选用西门子S7-200系列，根据控制需求统计输入输出点数，完成I/O地址分配表。外部接线图清晰展示了PLC与变频器、接触器、按钮、限位开关等外围设备的连接关系。主电路采用三相五线制供电，每台电机前端均配置断路器、接触器与热继电器，变频器输出端加装电抗器抑制谐波。电机选型依据起重机额定载荷与运行速度计算功率，大车与小车电机选用绕线式异步电动机，起升电机选用变频专用电机。变频器选用西门子MM440系列，具备矢量控制与转矩提升功能。交流接触器、熔断器、断路器、热过载继电器均按电机额定电流的1.2至1.5倍系数选型，确保过载与短路保护可靠。

　　软件设计环节，采用梯形图编程实现系统逻辑控制。程序包含主程序、初始化子程序、手动/自动切换、各机构正反转、变频器多段速选择、限位保护、紧急停止等功能模块。仿真调试使用西门子STEP 7-Micro/WIN软件配合虚拟PLC环境，模拟输入信号验证输出响应。仿真结果表明，系统能够按照预设逻辑正确切换速度档位，并在触发限位或急停时立即停止运行，满足安全规范要求。

　　结论与建议：
　　该研究通过系统化的设计流程，验证了基于PLC与变频器的桥式起重机控制方案在技术上的可行性与优越性。采用PLC+变频器方案后，起重机调速范围可达1:10，启动电流降低至额定电流的1.5倍以下，能耗较传统系统降低约20%。建议在实际工程应用中，根据现场环境增加防雷、防尘、散热等防护措施，并定期对变频器参数进行优化调整，以延长设备使用寿命。

　　文档评价：
　　该论文结构完整，从背景分析到具体实现层层递进，硬件选型计算详尽，软件编程逻辑清晰，仿真结果可靠。对于学习PLC控制系统设计、起重机电气改造的读者具有较高的参考价值，尤其适合作为毕业设计或课程设计的范本。

　　使用建议：
　　读者可重点参考第三章硬件选型中的元件参数计算方法，以及第四章梯形图程序中的互锁与保护逻辑设计。若需移植到其他品牌PLC（如三菱、欧姆龙），只需修改I/O地址与指令格式，控制原理完全通用。
