基于PLC的自动售货机设计

---

文档主要内容

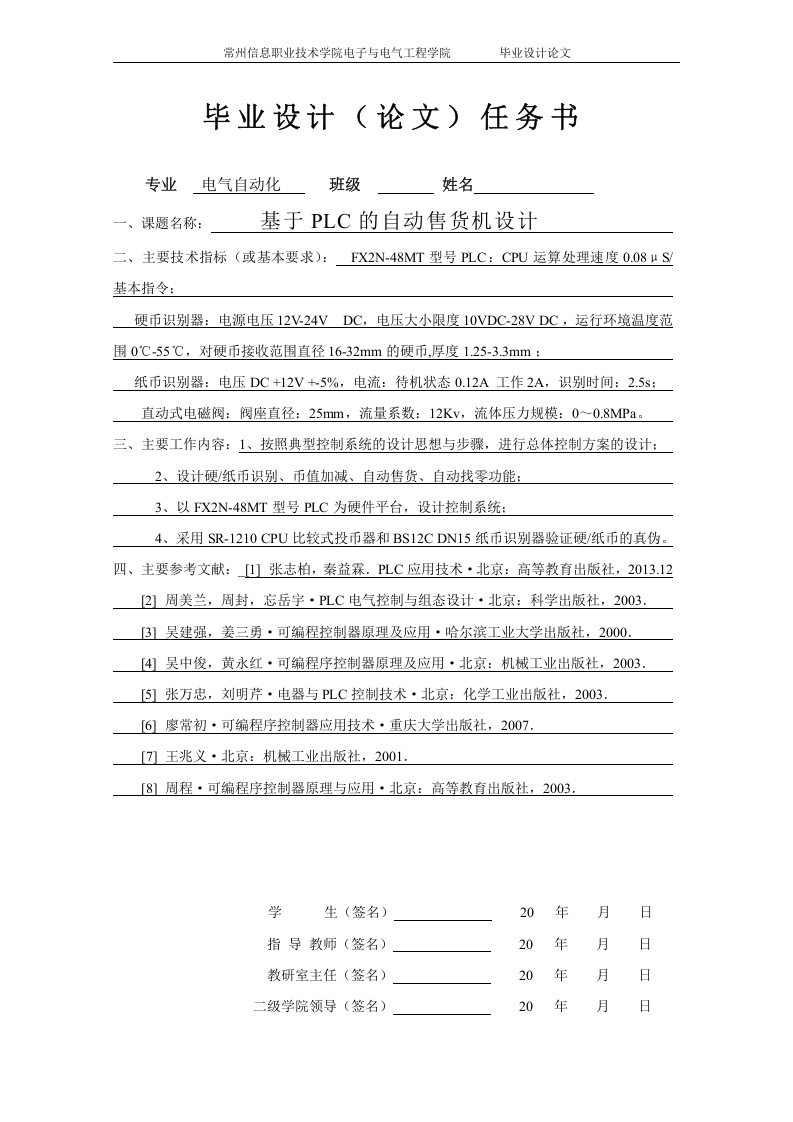

基于PLC的自动售货机设计毕业设计论文任务书

文档类型：毕业设计论文任务书
适用人群：电气自动化专业学生、PLC控制系统设计学习者、自动售货机研发相关从业者

本文档为常州信息职业技术学院电子与电气工程学院的一份毕业设计任务书，课题名称为“基于PLC的自动售货机设计”。该任务书明确了设计的技术指标、主要工作内容及参考文献，为完成一套完整的自动售货机控制系统提供了清晰的框架。文档可帮助读者理解如何以FX2N-48MT型号PLC为核心，结合硬币识别器、纸币识别器及电磁阀等硬件，实现自动售货、币值加减与自动找零功能。

核心内容与关键数据

任务书要求按照典型控制系统设计思想，完成总体控制方案设计。硬件平台选用FX2N-48MT型号PLC，其CPU运算处理速度为0.08μS/基本指令。硬币识别器电源电压为12V或24V DC，电压大小限度为10VDC-28VDC，运行环境温度范围0℃-55℃，可接收直径16-32mm、厚度1.25-3.3mm的硬币。纸币识别器电压为DC+12V+5%，待机电流0.12A，工作电流2A，识别时间2.5s。直动式电磁阀阀座直径25mm，流量系数12Kv，流体压力规模0~0.8MPa。

设计需采用SR-1210CPU比较式投币器和BS12CDN15纸币识别器验证硬/纸币真伪。主要工作内容包括硬/纸币识别、币值加减、自动售货、自动找零功能的实现，并以PLC为硬件平台搭建控制系统。参考文献涵盖PLC应用技术、电气控制与组态设计、可编程控制器原理及应用等多本专业教材，为设计提供理论支撑。

文档价值与使用场景

该任务书适用于电气自动化专业学生完成毕业设计，也可作为自动售货机控制系统开发的参考模板。读者可依据文档中的技术指标选择硬件型号，按照工作内容步骤进行系统设计，并参考所列文献深化理论知识。文档解决了从任务规划到硬件选型、功能实现的全流程问题，帮助使用者快速明确设计方向与技术要求，避免盲目开发。

总结：本文档是一份结构完整、数据详实的毕业设计任务书，围绕基于PLC的自动售货机设计，提供了硬件参数、功能要求及设计步骤，对相关专业学生和工程人员具有直接参考价值。
