蔬菜大棚温湿度监测系统的设计

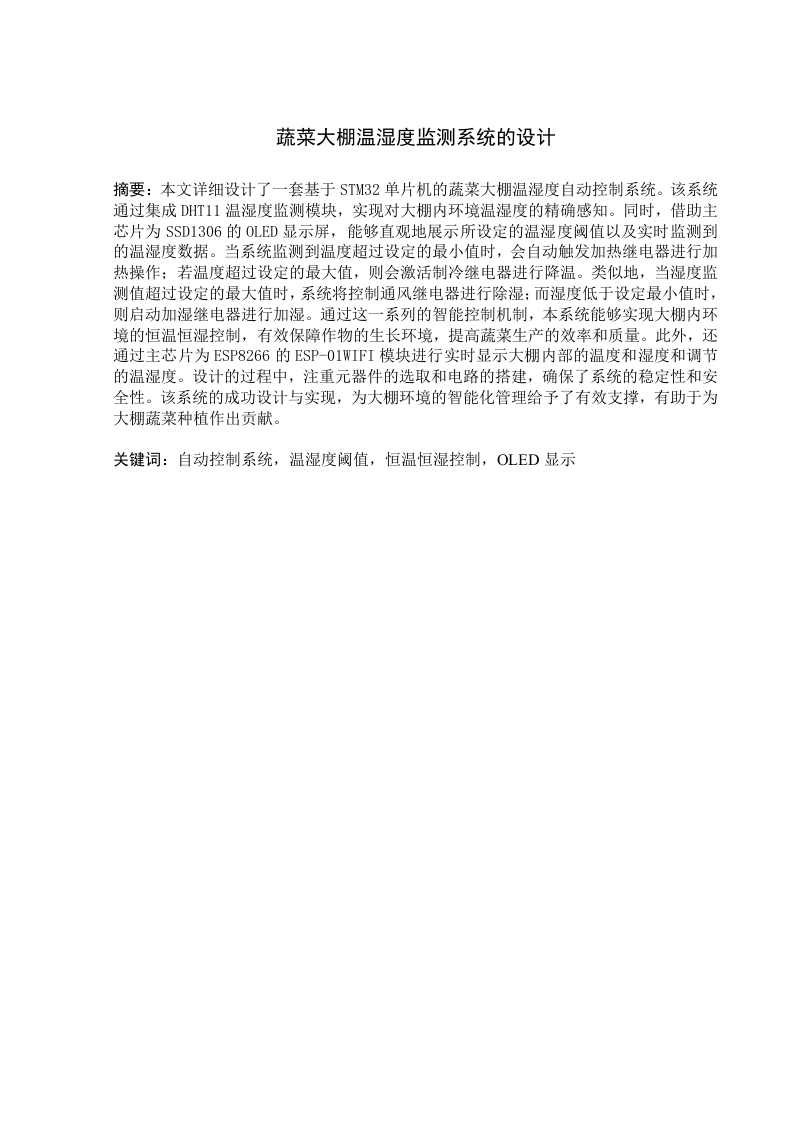

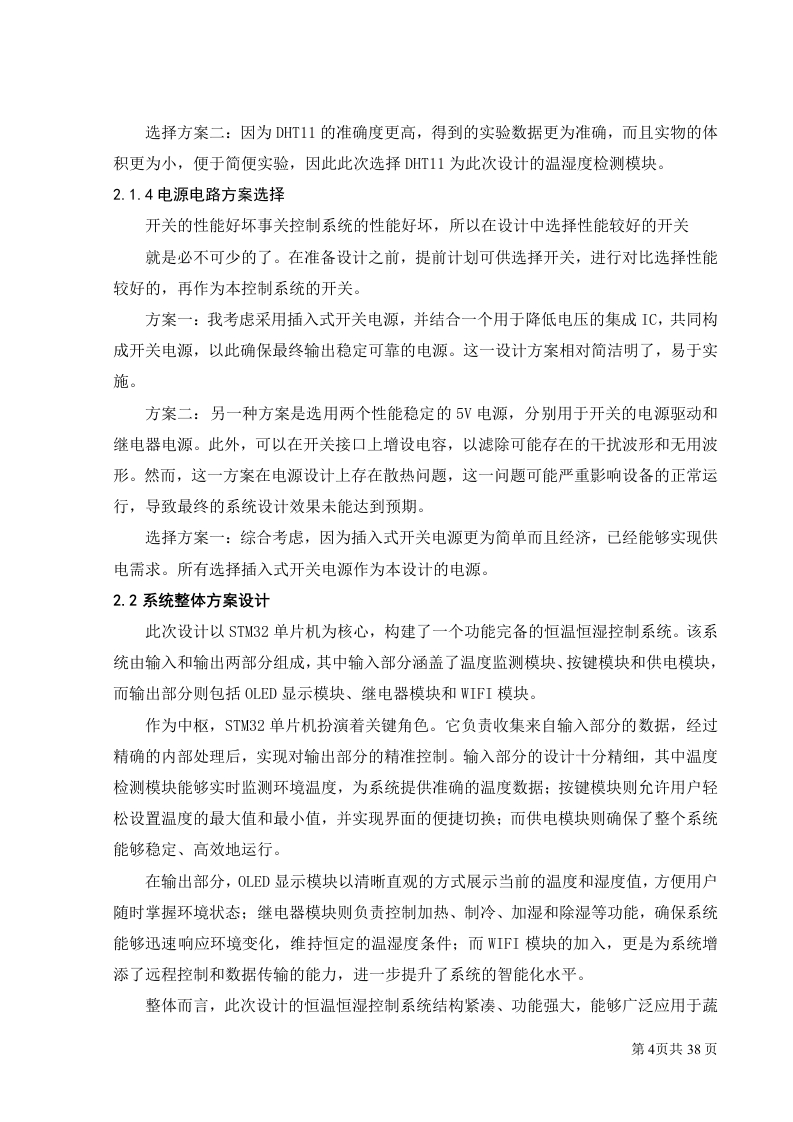

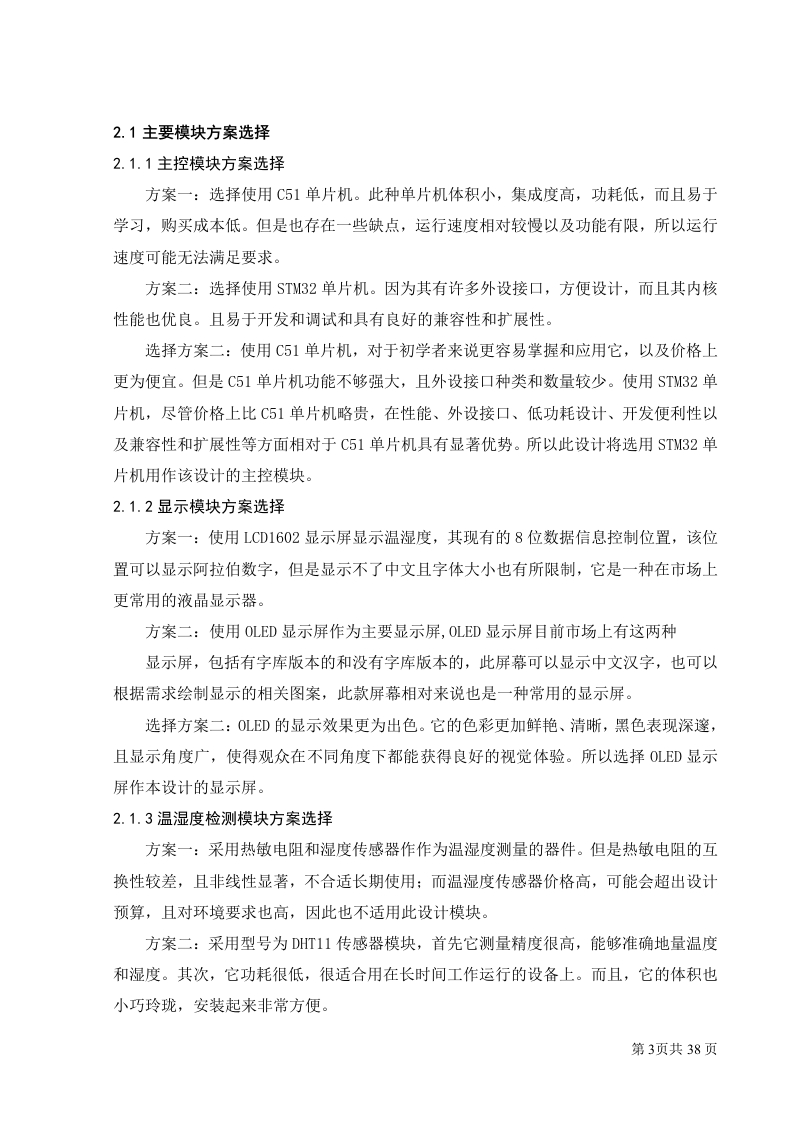

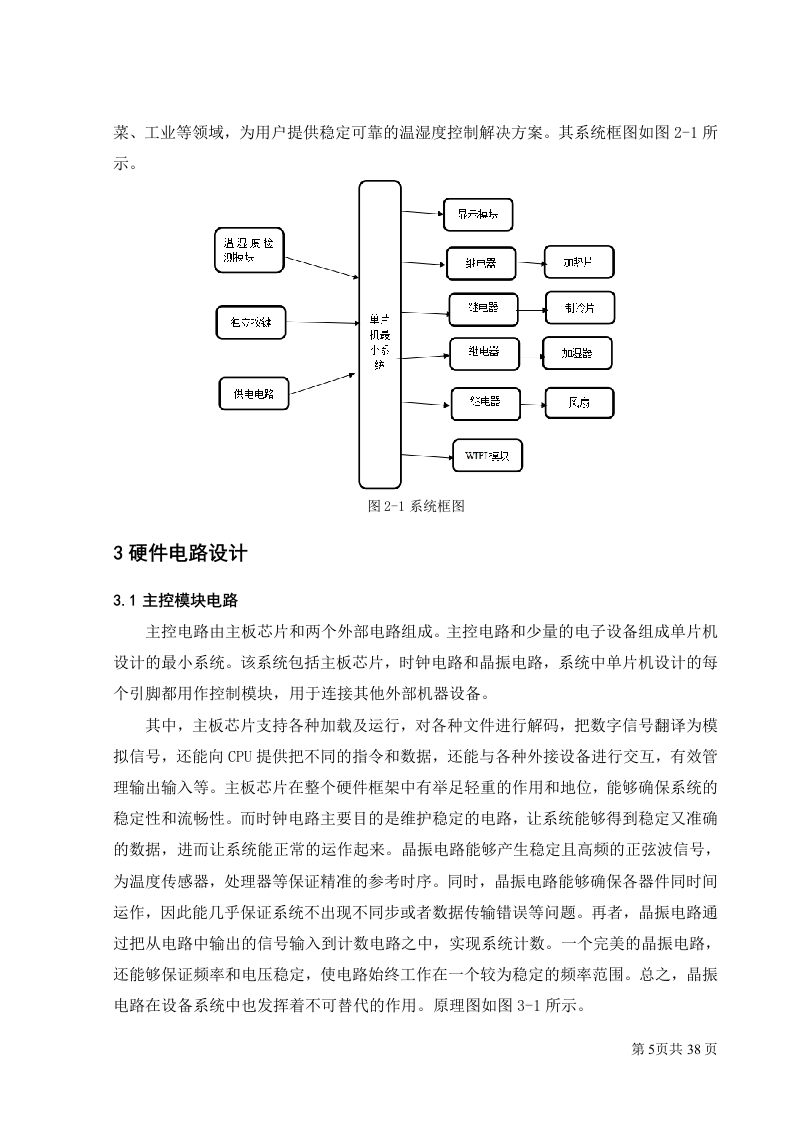

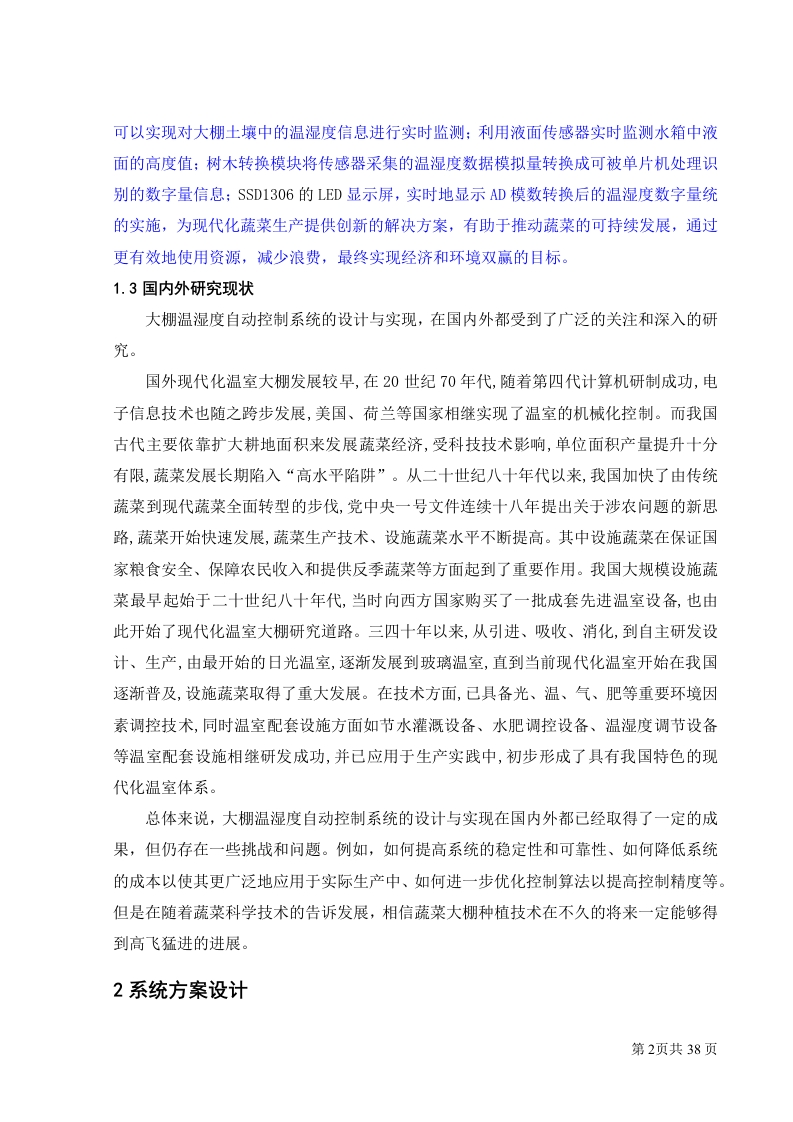

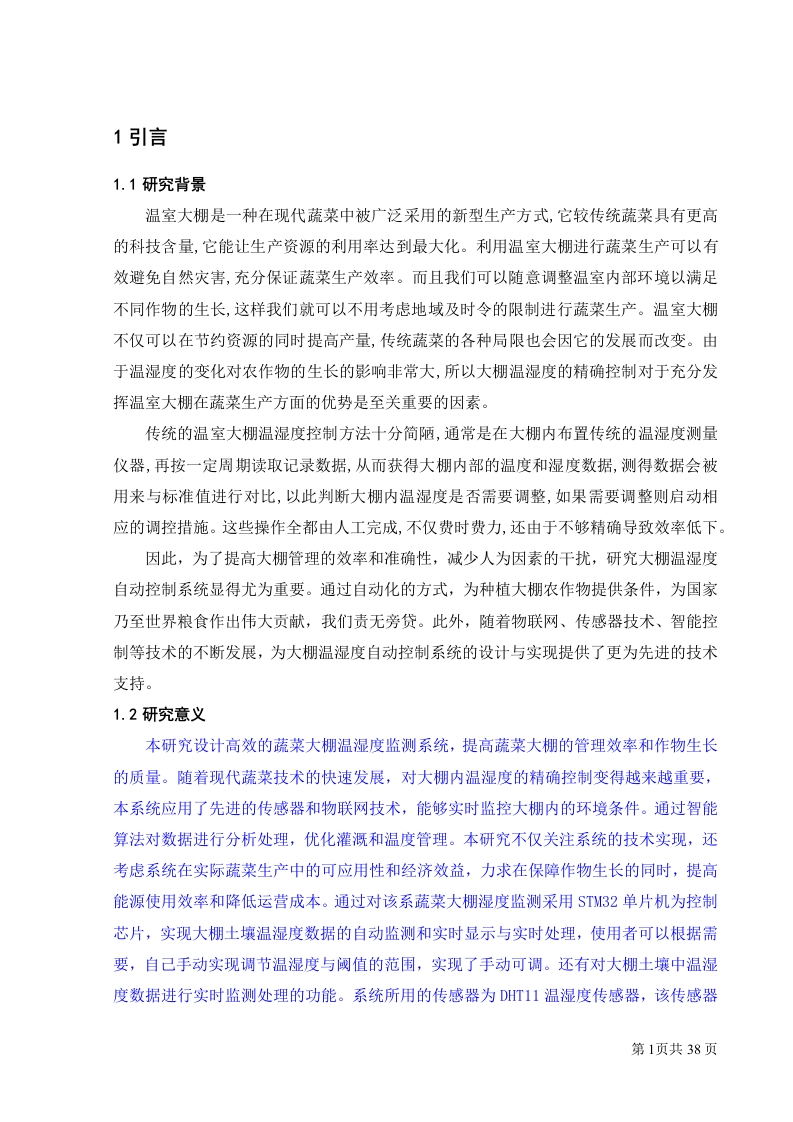

蔬菜大棚温湿度监测系统的设计摘要：本文详细设计了一套基于STM32单片机的蔬菜大棚温湿度自动控制系统。该系统通过集成DHT11温湿度监测模块，实现对大棚内环境温湿度的精确感知。同时，借助主芯片为SSD1306的OLED显示屏，能够直观地展示所设定的温湿度阀值以及实时监测到的温湿度数据。当系统监测到温度超过设定的最小值时，会自动触发加热继电器进行加热操作：若温度超过设定的最大值，则会激活制冷继电器进行降温。类似地，当湿度监测值超过设定的最大值时，系统将控制通风继电器进行除湿：而湿度低于设定最小值时，则启动加湿继电器进行加湿。通过这一系列的智能控制机制，本系统能够实现大棚内环境的恒温恒湿控制，有效保障作物的生长环境，提高蔬菜生产的效率和质量。此外，还通过主芯片为ESP8266的ESP-O1WIFI模块进行实时显示大棚内部的温度和湿度和调节的温湿度。设计的过程中，注重元器件的选取和电路的搭建，确保了系统的稳定性和安全性。该系统的成功设计与实现，为大棚环境的智能化管理给予了有效支撑，有助于为大棚蔬菜种植作出贡献。关键词：自动控制系统，温湿度阈值，恒温恒湿控制，OLED显示目录1引言1.1研究背景及其研究意义1.2国内外研究现状2系统方案设计…22.1主要模块方案选择22.1.1主控模块方案选择..22.1.2显示模块方案选择22.1.3温湿度检测模块方案选择32.1.4电源电路方案选择.32.2系统整体方案设计.43硬件电路设计.53.1主控模块电路53.2温湿度监测模块电路.63.3显示模块电路.63.4继电器模块电路.….73.5按键模块电路.83.6WIFI模块电路..84软件设计…94.1主程序流程设计.94.2按键函数流程设计…104.3显示函数流程设计124.4温湿度控制程序设计135实物测试.155,1测试方案设计….155.2温度监测实物测试.165.3湿度监测实物测试.195.4温度湿度控制测试44444444444444444444444444444442第1页共山页5.4.1温度加热控制测试.215.4.2温度制冷控制测试….225.4.3湿度加湿控制测试.225.4.4湿度除湿控制测试.236结论….24附录A.25附录B..000.00000..026参考文献.36致谢.38第Ⅱ页共I页
