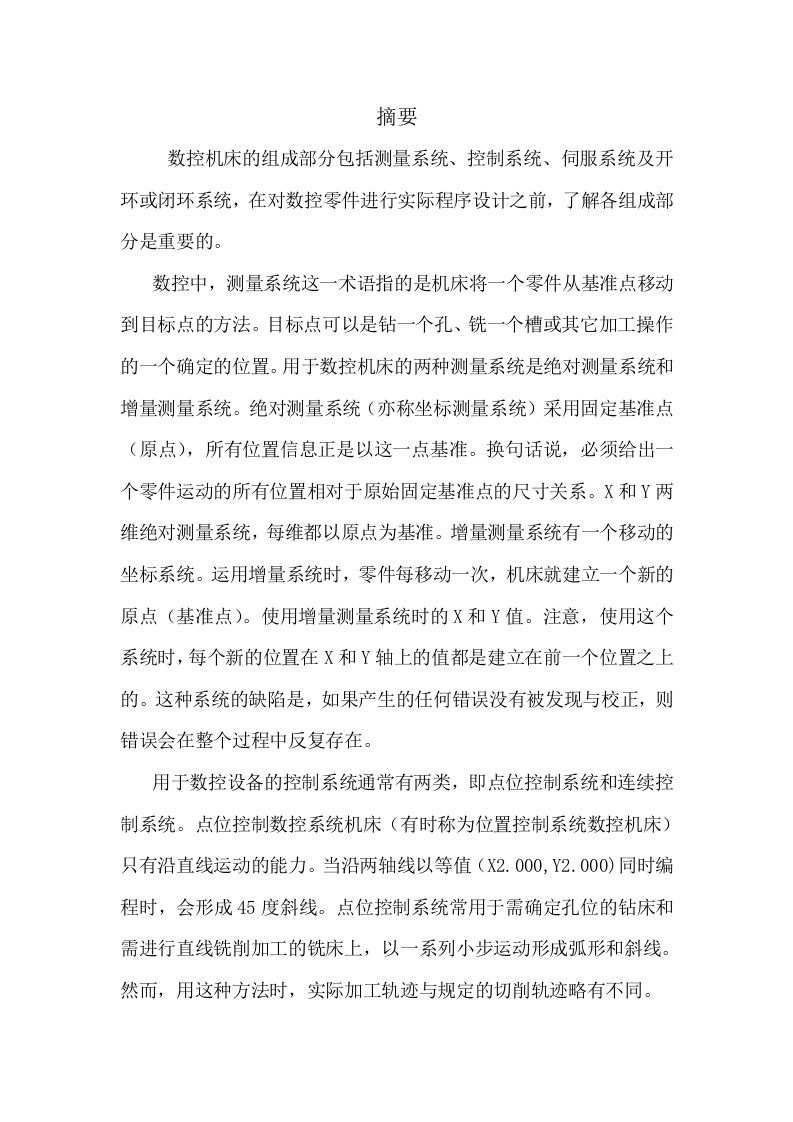

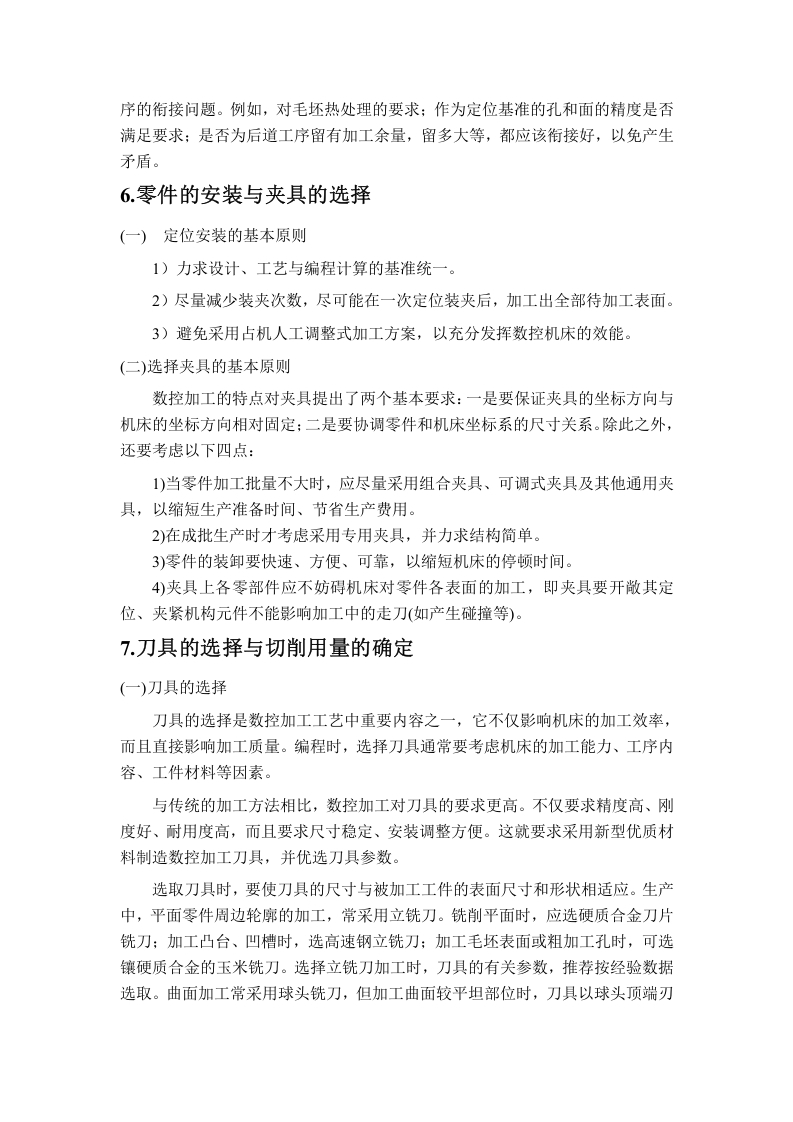

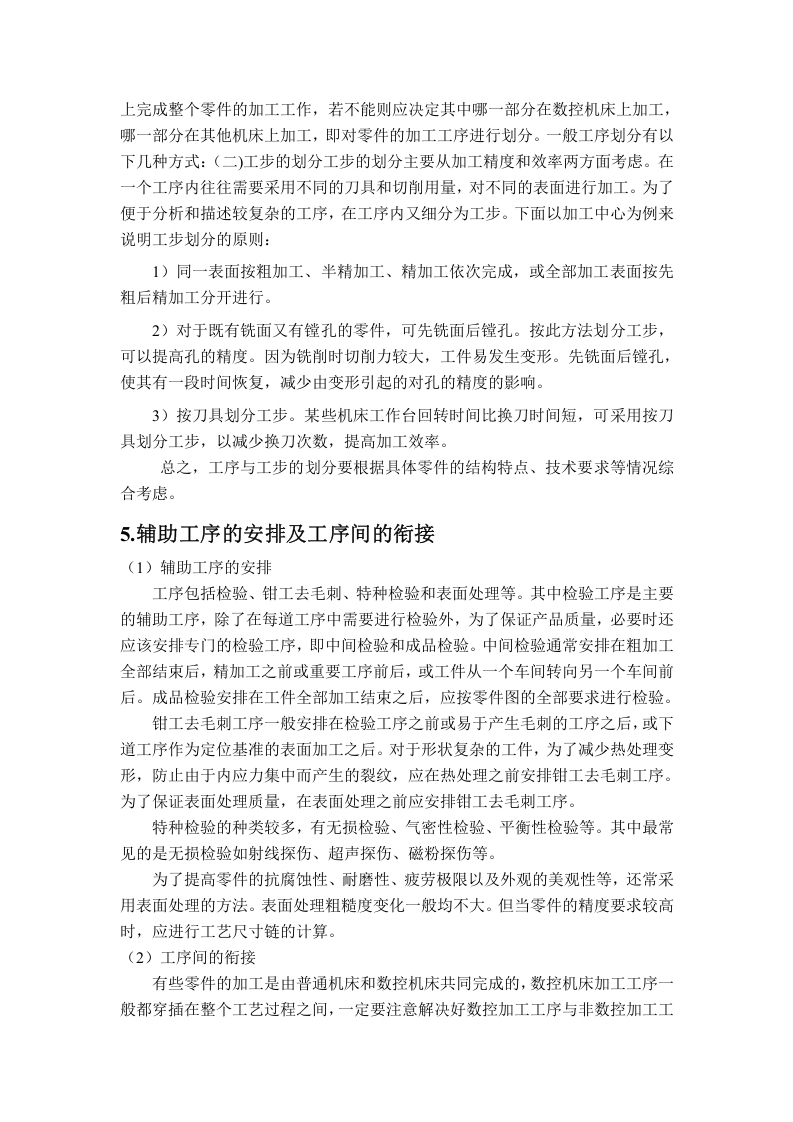

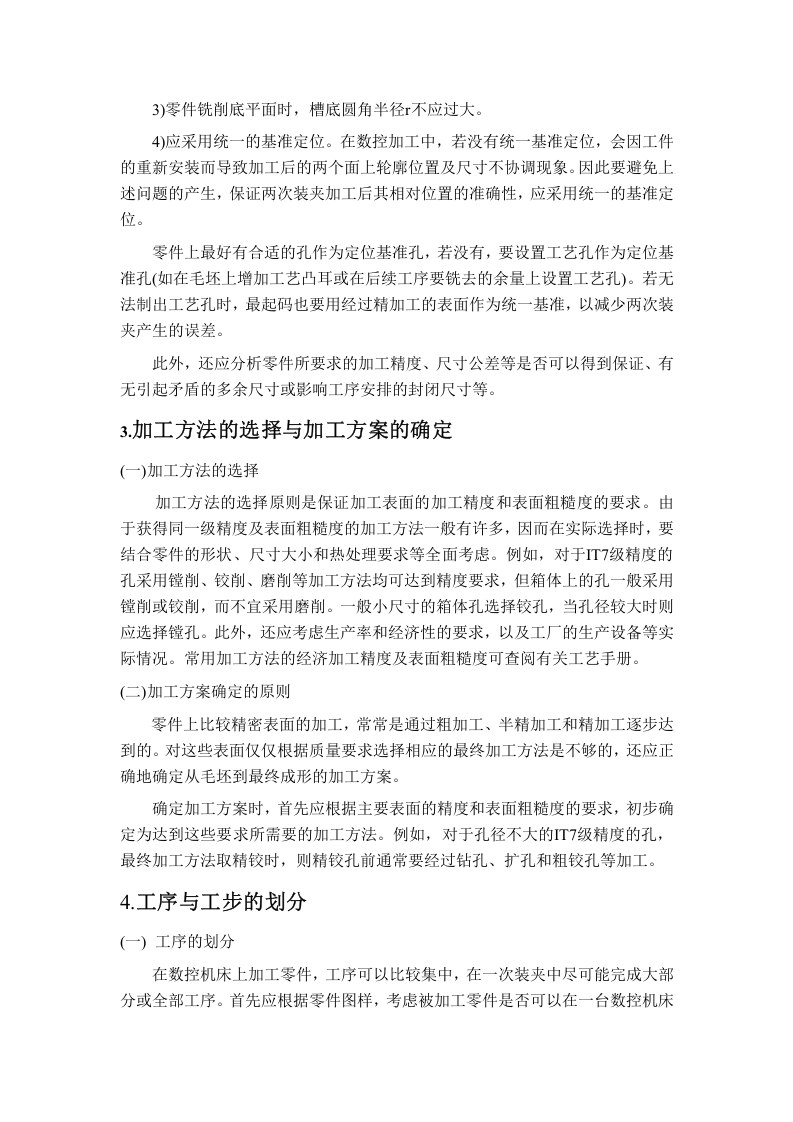

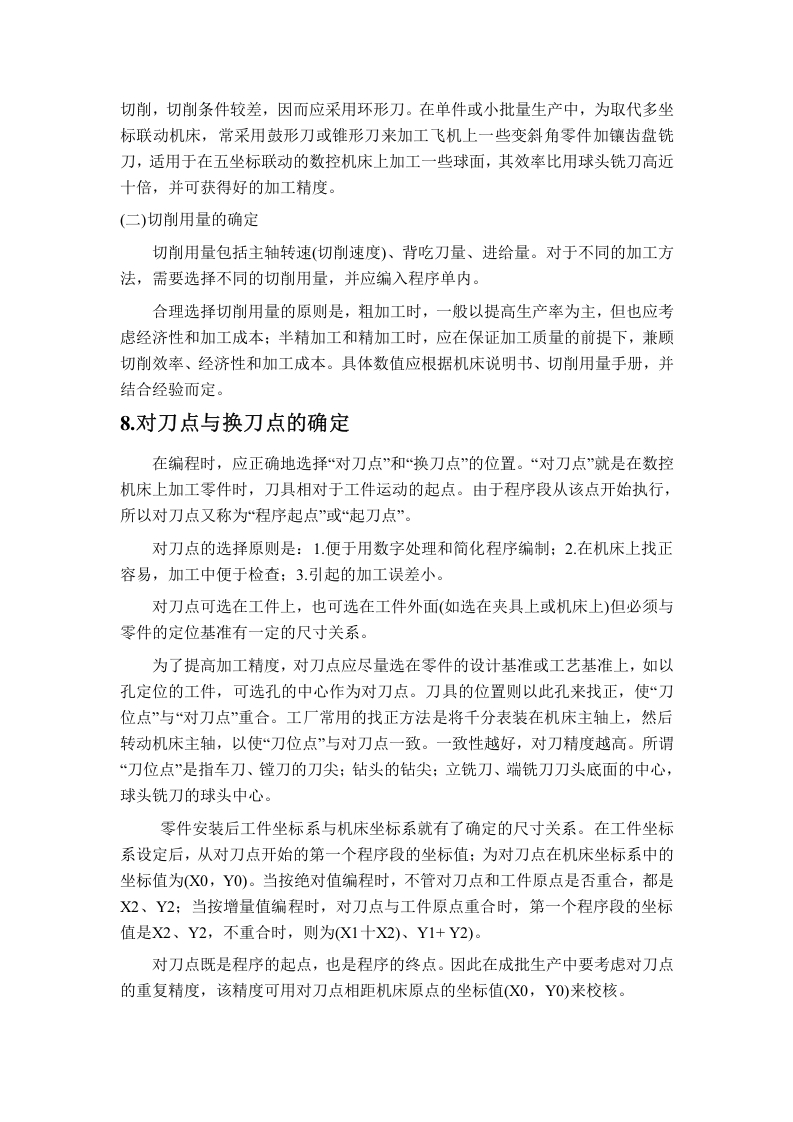

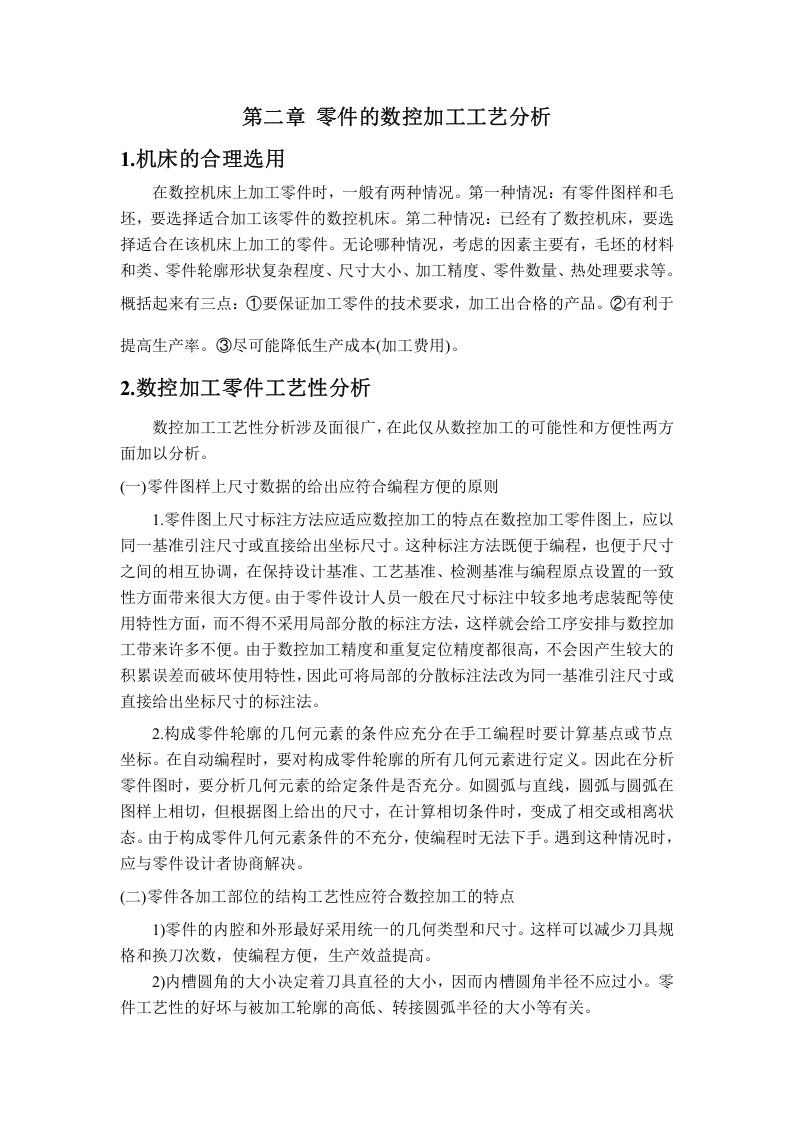

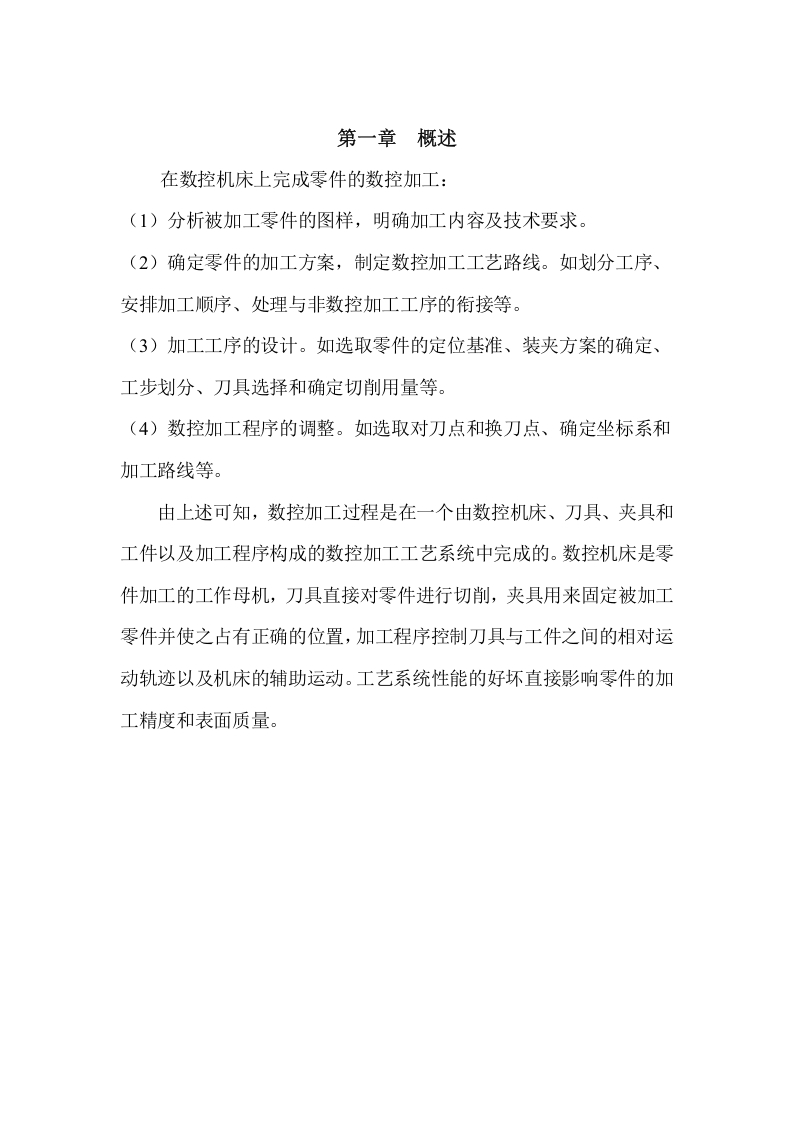

预览文档 数控机床的核心要素包括尺寸标注系统、伺服机构以及开环或闭环控制系统,理解这些组成部分是进行零件加工程序编制的基础。其中,测量系统与控制系统的选择直接影响加工精度与编程方式,是组合零件加工工艺与仿真中必须掌握的关键知识。

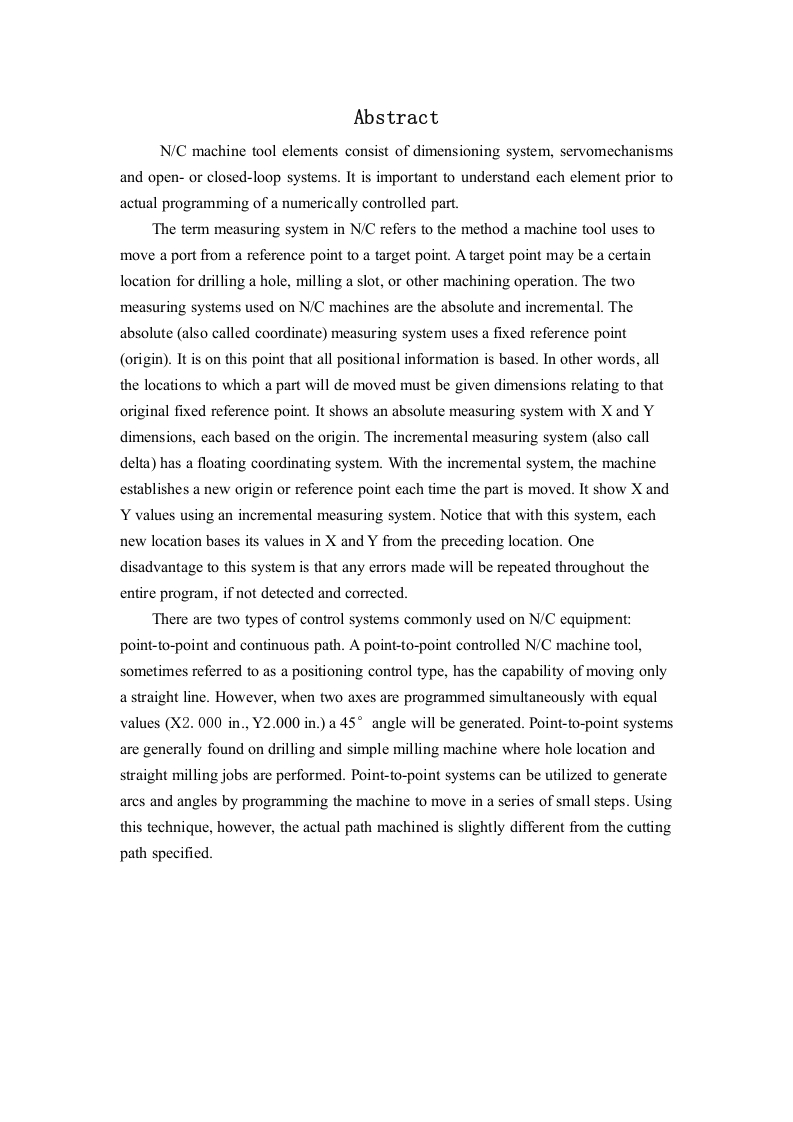

测量系统分为绝对坐标与增量坐标两种类型。绝对坐标系统以固定原点为参考基准,所有目标位置均基于该原点给出X、Y等尺寸值,因此定位明确、误差不易累积。增量坐标系统则采用浮动坐标系,每次移动后以当前位置作为新原点,后续位置从前一位置出发计算。该系统的优势在于编程灵活,但一旦出现定位误差,该错误将沿整个程序重复传递,直至被检测并修正。在组合零件加工中,若工序间存在严格相对位置要求,增量系统可能带来风险,而绝对系统更适合多工序基准统一的情形。
控制系统主要有点对点控制与连续路径控制两种。点对点控制(又称定位控制)仅能实现直线移动,但当两轴同时编程相同数值时,可生成45°斜线。该方式常见于钻孔和简单铣削加工,用于定位孔位或直线铣槽。通过编程使机床执行一系列微小步进,点对点系统也能近似生成圆弧和角度,但实际加工路径与指定切削路径存在微小偏差。连续路径控制则能实现任意曲线运动,适用于复杂轮廓加工。在组合零件程序编制中,需根据零件特征选择控制系统:简单孔位或直线工序采用点对点系统可提高效率,而曲面或复杂型面必须依赖连续路径控制。
该文档属于技术教程类资料,适合数控编程人员、机械加工工艺员及高职院校相关专业学生使用。它清晰阐述了测量系统与控制系统的工作原理、优缺点及适用场景,帮助读者在编制加工程序时正确选择坐标基准与控制方式,避免因系统误用导致的加工误差或效率低下。对于组合零件的工艺设计、程序编写及仿真验证,本文提供了直接的理论支撑与操作指导。
测量系统分为绝对坐标与增量坐标两种类型。绝对坐标系统以固定原点为参考基准,所有目标位置均基于该原点给出X、Y等尺寸值,因此定位明确、误差不易累积。增量坐标系统则采用浮动坐标系,每次移动后以当前位置作为新原点,后续位置从前一位置出发计算。该系统的优势在于编程灵活,但一旦出现定位误差,该错误将沿整个程序重复传递,直至被检测并修正。在组合零件加工中,若工序间存在严格相对位置要求,增量系统可能带来风险,而绝对系统更适合多工序基准统一的情形。
控制系统主要有点对点控制与连续路径控制两种。点对点控制(又称定位控制)仅能实现直线移动,但当两轴同时编程相同数值时,可生成45°斜线。该方式常见于钻孔和简单铣削加工,用于定位孔位或直线铣槽。通过编程使机床执行一系列微小步进,点对点系统也能近似生成圆弧和角度,但实际加工路径与指定切削路径存在微小偏差。连续路径控制则能实现任意曲线运动,适用于复杂轮廓加工。在组合零件程序编制中,需根据零件特征选择控制系统:简单孔位或直线工序采用点对点系统可提高效率,而曲面或复杂型面必须依赖连续路径控制。
该文档属于技术教程类资料,适合数控编程人员、机械加工工艺员及高职院校相关专业学生使用。它清晰阐述了测量系统与控制系统的工作原理、优缺点及适用场景,帮助读者在编制加工程序时正确选择坐标基准与控制方式,避免因系统误用导致的加工误差或效率低下。对于组合零件的工艺设计、程序编写及仿真验证,本文提供了直接的理论支撑与操作指导。
