110-35kv变电所系统设计

　　文档类型：技术论文/设计报告
　　适用人群：电力系统设计工程师、变电所运维人员、电气专业学生、电网规划管理者

　　文档核心内容：
　　本文围绕110-35kV变电所系统设计展开，重点阐述电气主接线的选择原则、分层分布式控制系统的构成与优势，以及全封闭配电设备（如GIS）的故障定位技术。内容涵盖变电所建设的经济性、可靠性、安全性要求，并分析了当前电网发展背景下110kV降压变电所作为高负荷终端站的技术演进方向。

　　可解决的实际问题：
　　帮助设计人员理解110kV变电所电气主接线选型的关键因素，掌握分层分布式系统如何减少强电干扰、提升运维效率，以及如何通过故障点通讯元件实现快速故障定位，从而降低停电损失、优化设备维护成本。

　　正文内容：

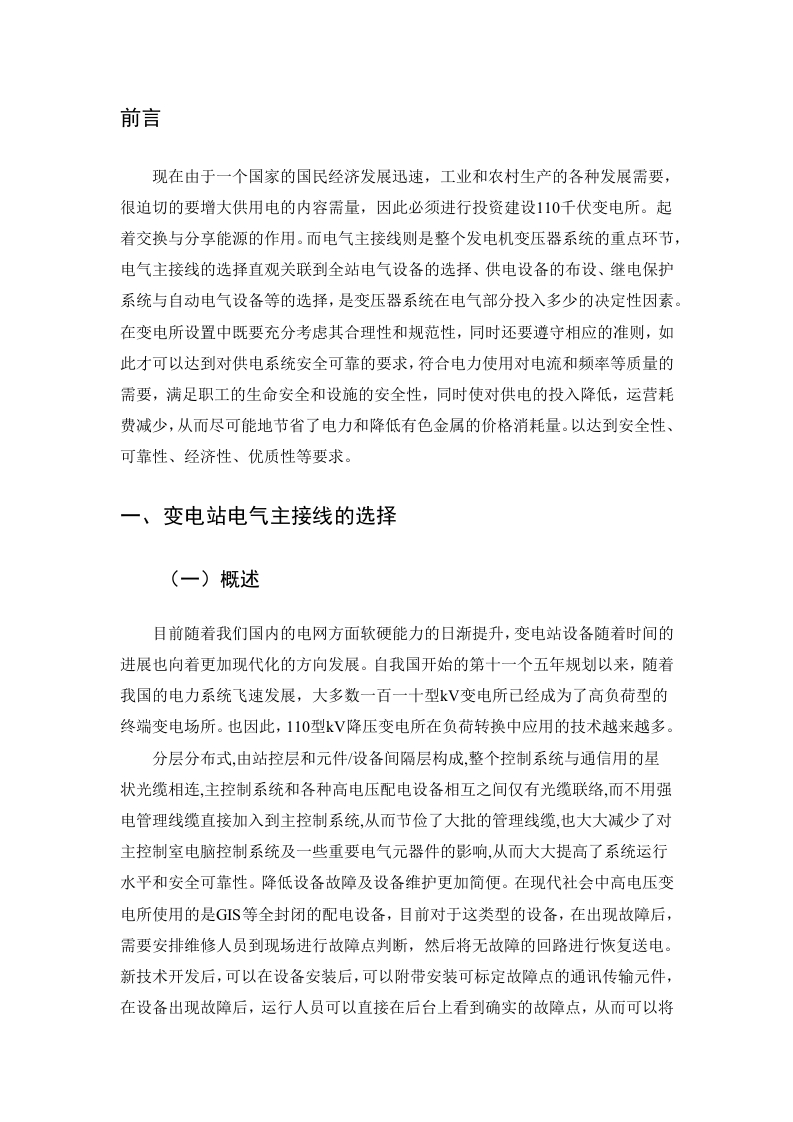

　　随着国民经济快速发展，工业与农村用电需求急剧增长，建设110kV变电所成为满足供电增量的迫切任务。变电所承担着能源交换与分配的核心功能，其中电气主接线是发电机-变压器系统的关键环节，直接决定全站电气设备选型、供电布局、继电保护及自动装置配置，并影响变电所的整体投资规模。在设计中必须兼顾合理性与规范性，遵循安全可靠、电能质量达标、人员与设备安全、经济节约等准则，力求降低供电投入与运营费用，减少有色金属消耗。

　　当前国内电网软硬件能力持续提升，变电站设备正向现代化方向演进。自“十一五”规划以来，电力系统飞速发展，多数110kV变电所已成为高负荷型终端站，其在负荷转换中应用的技术日益丰富。分层分布式控制系统由站控层和元件/设备间隔层构成，通过星状光缆连接整个控制与通信系统。主控制系统与高压配电设备之间仅用光缆联络，无需强电管理线缆直接接入，从而大幅节省线缆用量，减少对主控制室电脑系统及关键电气元件的电磁干扰，显著提升系统运行水平与安全可靠性，同时降低设备故障率并简化维护工作。

　　现代高压变电所普遍采用GIS等全封闭配电设备。此类设备在故障后需维修人员现场判断故障点，再恢复无故障回路送电。新技术可在设备安装时附带可标定故障点的通讯传输元件，一旦出现故障，运行人员即可在后台上直接获取确切故障位置，从而快速提取有效信息，缩短停电时间，提高供电连续性。

　　结论与建议：
　　该研究通过梳理110-35kV变电所系统设计要点，明确了电气主接线选择需综合经济性、可靠性、安全性等多项指标。分层分布式控制系统与全封闭配电设备的结合，有效提升了变电所的自动化水平与运维效率。建议设计单位在新建或改造项目中优先采用光缆通信的分层分布式架构，并配置故障点通讯元件，以实现快速故障定位与恢复。同时，应持续关注设备国产化进程，进一步降低建设成本。

　　文档评价：
　　本文内容紧扣110-35kV变电所系统设计主题，从宏观需求到具体技术细节均有覆盖，逻辑清晰，专业术语准确，对实际工程选型与运维具有直接参考价值。

　　使用建议：
　　可作为变电所初步设计阶段的技术参考，也可用于电力系统课程教学案例。阅读时建议结合具体工程参数，对主接线方案进行比选，并关注分层分布式系统的光缆敷设要求与GIS设备的维护周期。
