110KV地区变电站电气设计

　　文档类型：设计报告
　　适用人群：电力系统规划工程师、变电站设计人员、电气专业学生、电网运维管理人员

　　文档核心内容：

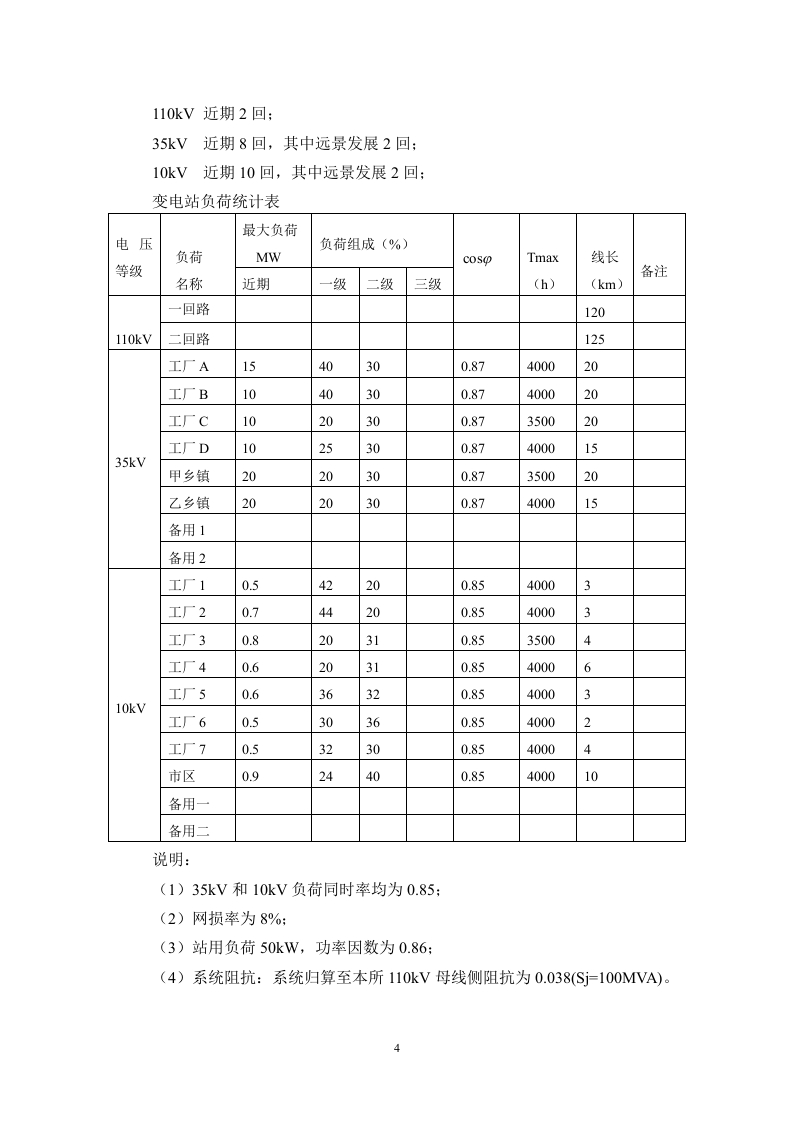

　　该文档围绕110KV地区变电站的电气设计展开，重点提供了变电站的负荷统计与预测数据，涵盖近期与远景的电压等级、回路数、负荷组成及关键参数。近期110kV设2回出线，35kV设8回（含远景2回），10kV设10回（含远景2回）。负荷统计表详细列出了各电压等级下主要用户的负荷值、功率因数、年最大负荷利用小时及线路长度，并附有同时率、网损率、站用负荷及系统阻抗等设计边界条件。

　　可解决的实际问题：
　　该文档可帮助设计人员快速获取变电站各电压等级的负荷规模与分布，用于主接线方案选择、变压器容量计算、短路电流校验及无功补偿配置。同时，负荷组成数据（近期/远景、一级/二级/三级负荷比例）为供电可靠性分析和备用回路规划提供了直接依据。

　　正文内容：

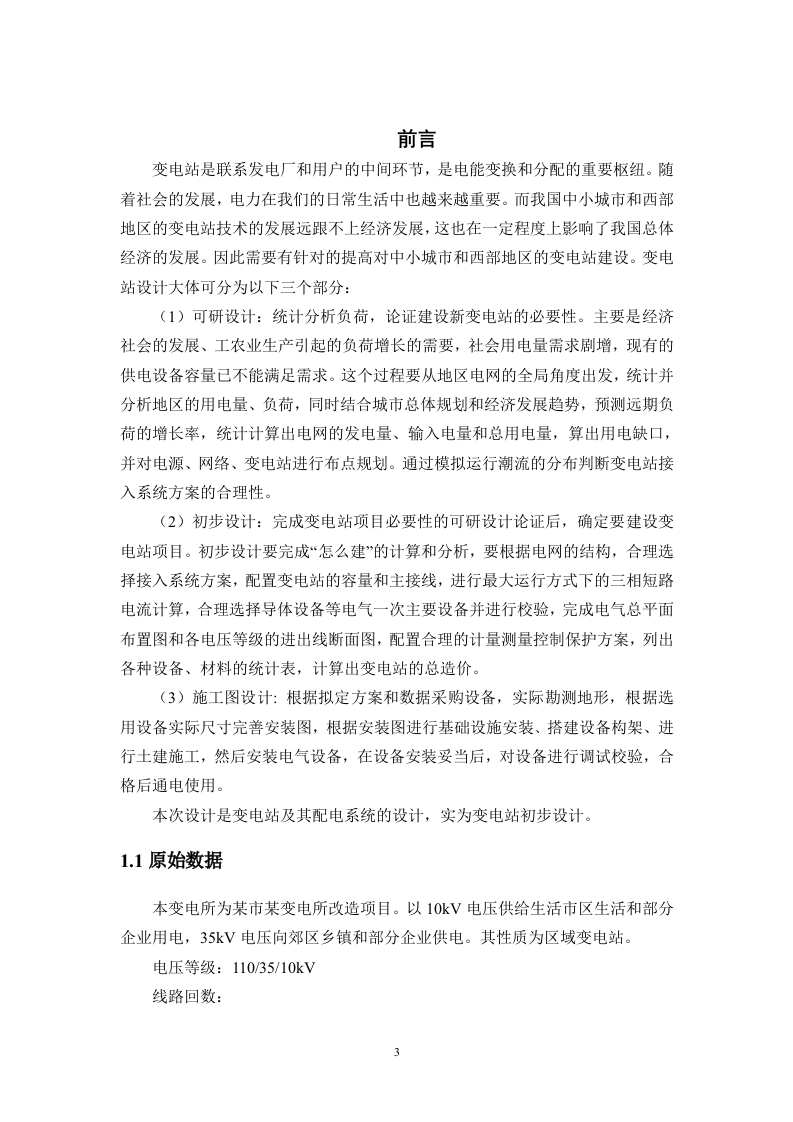

　　110KV地区变电站的电气设计需综合考虑近期负荷需求与远景发展裕度。根据负荷统计，110kV近期设2回出线，分别供给一回路（120MW）和二回路（125MW），负荷组成以一级负荷为主，功率因数均为0.87，年最大负荷利用小时为4000h，线路长度20km。35kV近期设8回出线，其中含远景发展2回，主要供给甲乡镇（20MW）和乙乡镇（20MW），同时预留备用回路。10kV近期设10回出线，其中含远景发展2回，负荷涵盖多个工厂及市区，单回路最大负荷为0.9MW（市区），最小为0.5MW（工厂6），功率因数在0.85至0.87之间，年最大负荷利用小时多为4000h，线路长度2至10km不等。

　　设计边界条件包括：35kV和10kV负荷同时率均为0.85，网损率按8%计取，站用负荷为50kW且功率因数为0.86。系统归算至110kV母线侧的阻抗值为0.038（基准容量100MVA），该参数用于短路电流计算及设备选型。负荷组成中，一级负荷占比最高，体现了变电站对重要用户供电可靠性的要求。

　　结论与建议：
　　该设计报告通过详细的负荷统计与参数设定，为110KV地区变电站的电气主接线、变压器容量选择及保护配置提供了基础数据。建议在实际工程中，根据近期负荷数据确定主变压器容量，并预留远景扩容空间；同时需结合系统阻抗值进行短路电流校验，确保设备开断能力满足要求。对于35kV和10kV侧，应充分考虑同时率与网损率对供电能力的影响，合理配置无功补偿装置。

　　文档评价：
　　该文档数据完整、结构清晰，负荷统计表涵盖了各电压等级的主要用户及关键电气参数，设计边界条件明确，具有较强的工程参考价值。尤其适用于中小型地区变电站的初步设计阶段，可有效缩短前期调研与数据整理时间。

　　使用建议：
　　设计人员可直接引用负荷统计表中的近期数据作为变压器容量计算依据，并利用远景回路数规划出线间隔。在撰写设计说明书时，可将同时率、网损率及系统阻抗等参数作为标准条件写入。建议结合当地电网规划，对负荷增长趋势进行复核，确保远景裕度合理。
