夹具论文外文翻译

---

文档主要内容

文档类型：论文（外文翻译）
适用人群：机械工程专业学生、刀具设计人员、夹具设计人员、机械加工工艺人员

文档核心内容：
该翻译文档系统介绍了单刃刀具的几何参数定义、切削运动合成原理，以及工件定位与夹紧的夹具设计方法。其中详细说明了前刀面、后刀面、主副切削刃、刀尖等概念，并推导了未变形切削厚度a。=fsin k的计算公式。夹具部分阐述了六自由度理论、划线工艺与夹具定位的区别，以及钻模与其他夹具的导引功能差异。

可解决的实际问题：
帮助读者快速理解刀具角度与切削层参数的关系，掌握夹具设计中对工件6个自由度的约束方法，从而在实际加工中减少划线工序、提高定位精度、降低对操作者技能的依赖，并实现零件互换性。

正文内容：

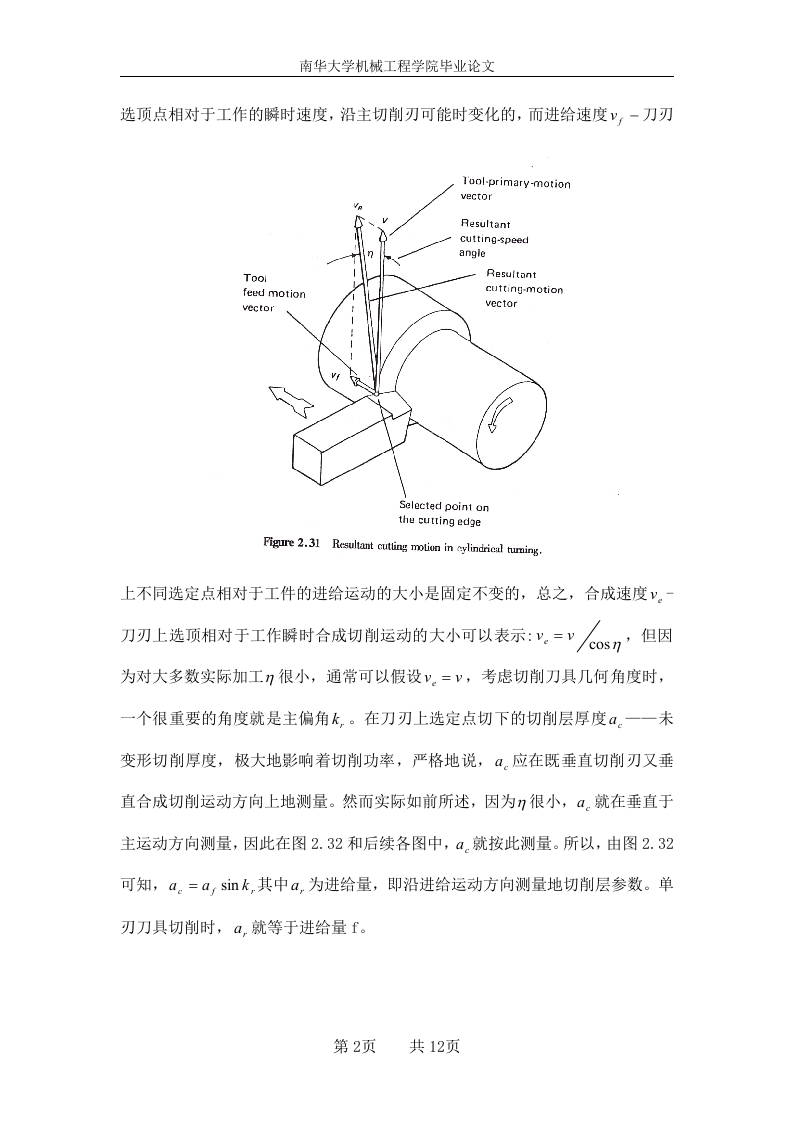

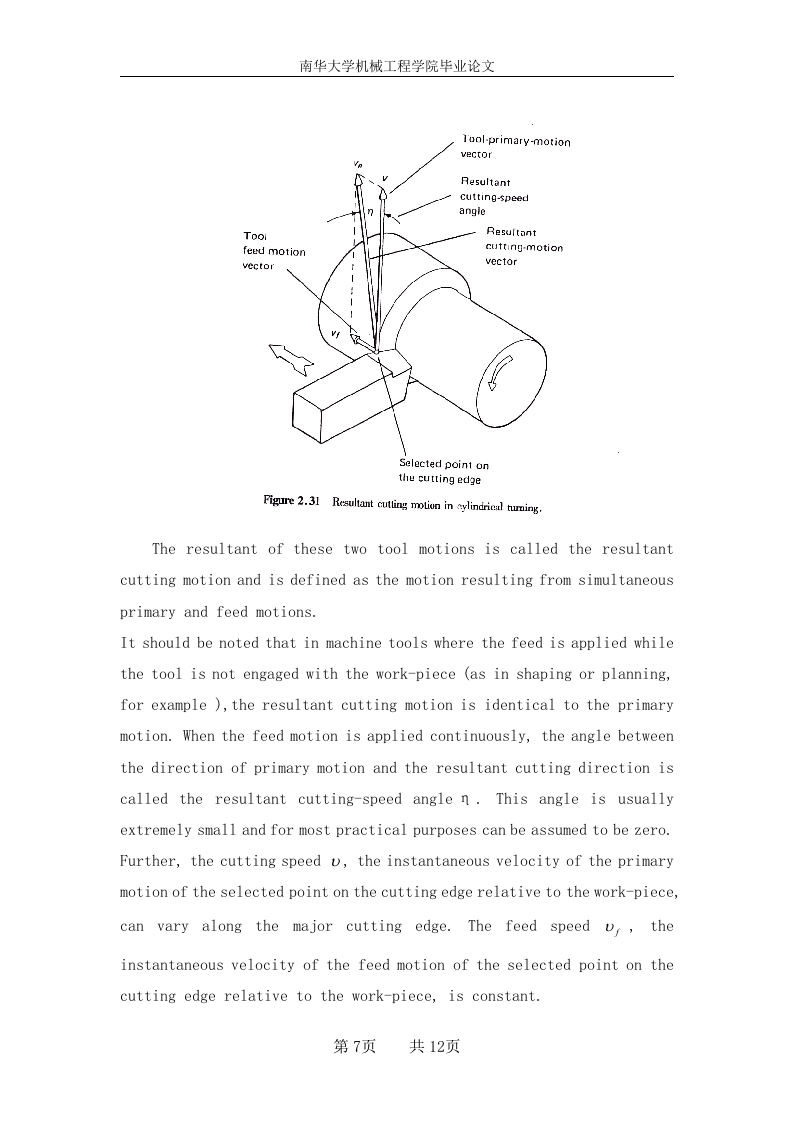

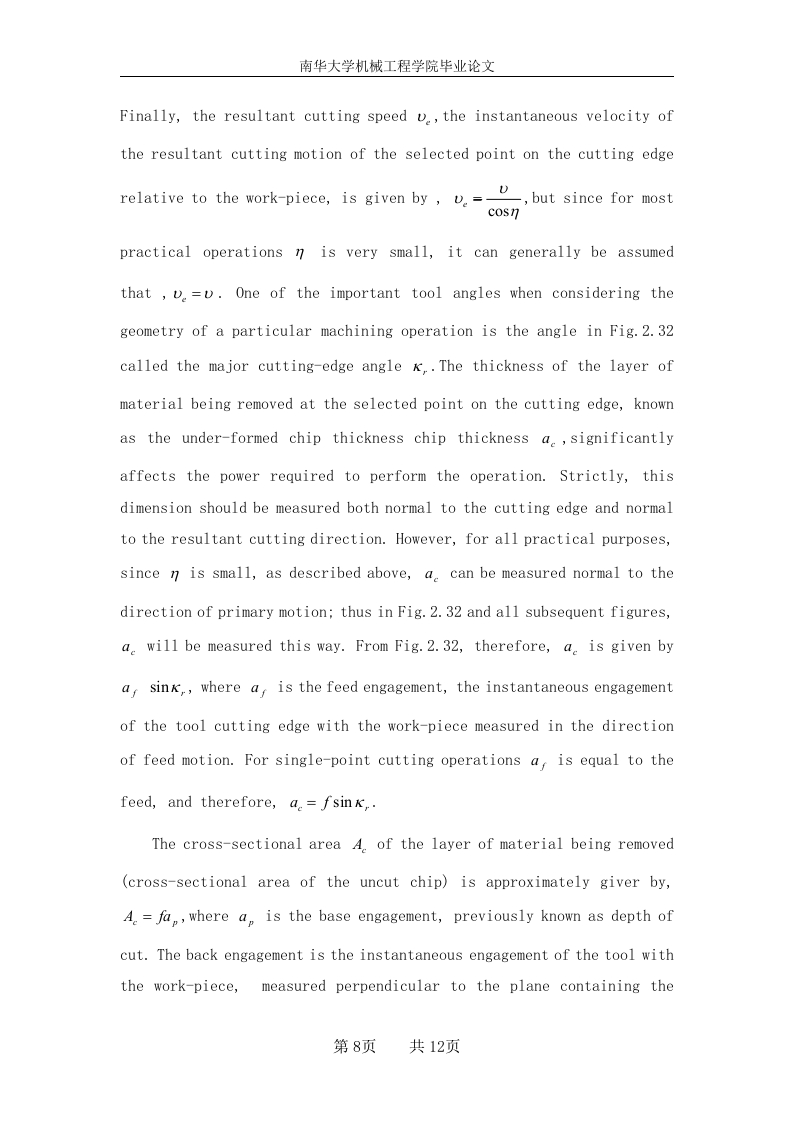

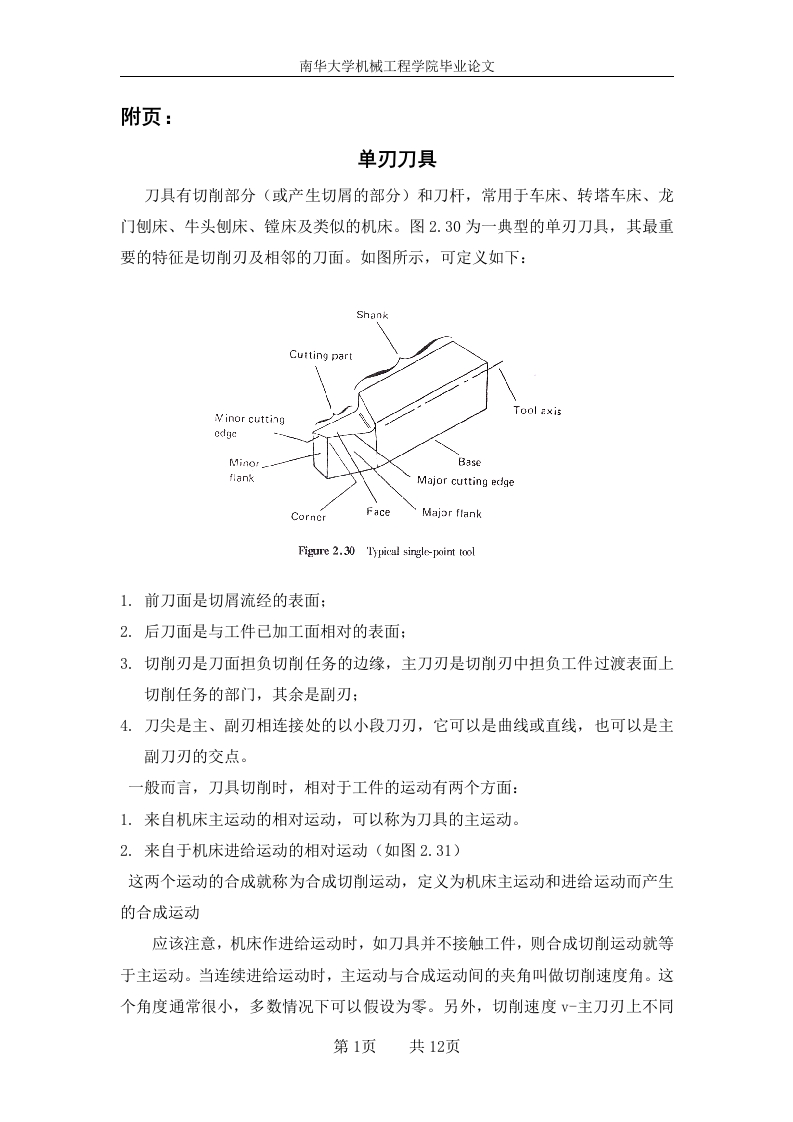

该翻译文档以单刃刀具为切入点，定义了刀具切削部分的关键几何要素。前刀面是切屑流经的表面，后刀面与工件已加工面相对，主切削刃担负过渡表面切削任务，刀尖是主副刃的连接部分。刀具切削时，主运动与进给运动合成切削运动，两者夹角称为切削速度角，因角度很小通常假设为零。切削层厚度a。在垂直于主运动方向测量，由进给量f和主偏角k决定，即a。=fsin k。背吃刀量a。则决定单刃刀具从工件切下材料的厚度。

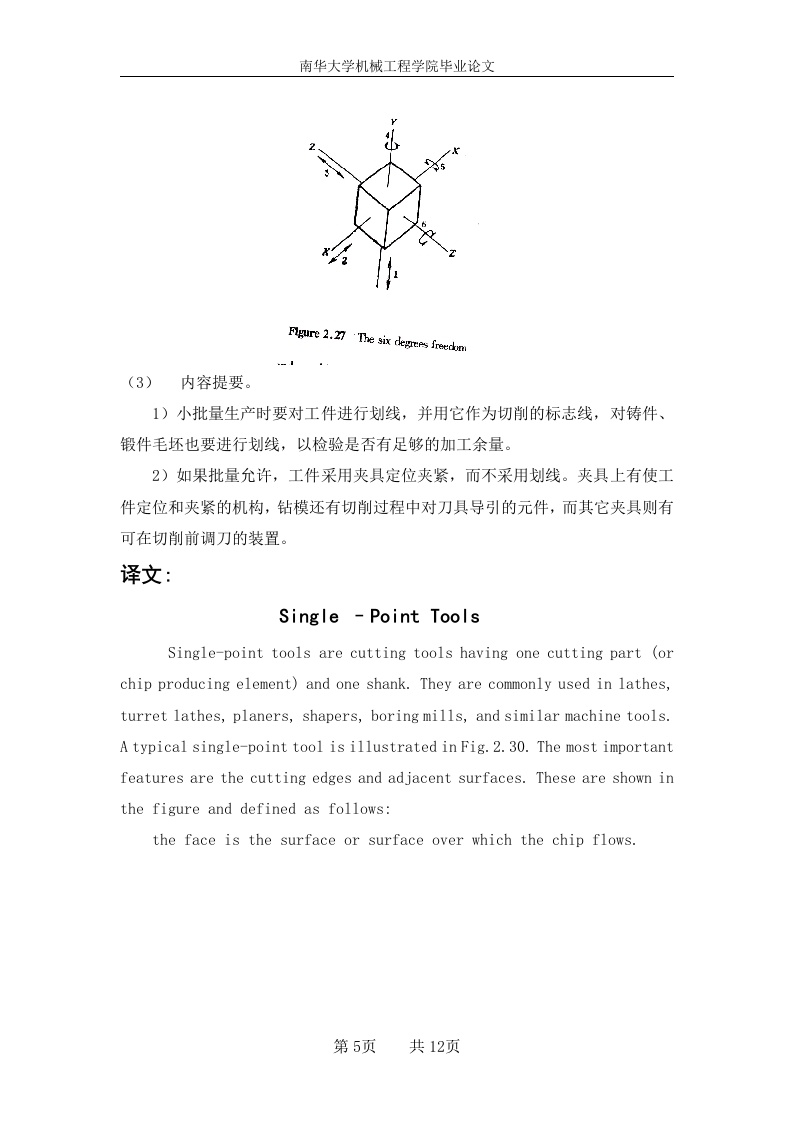

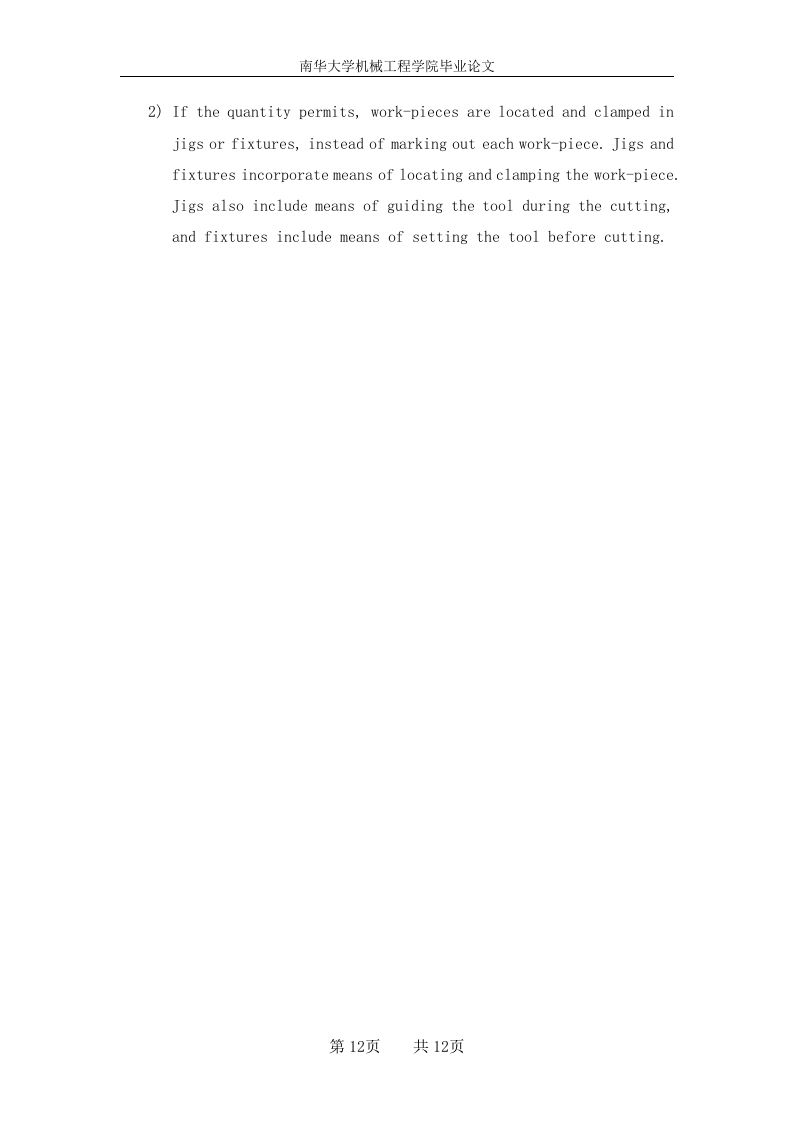

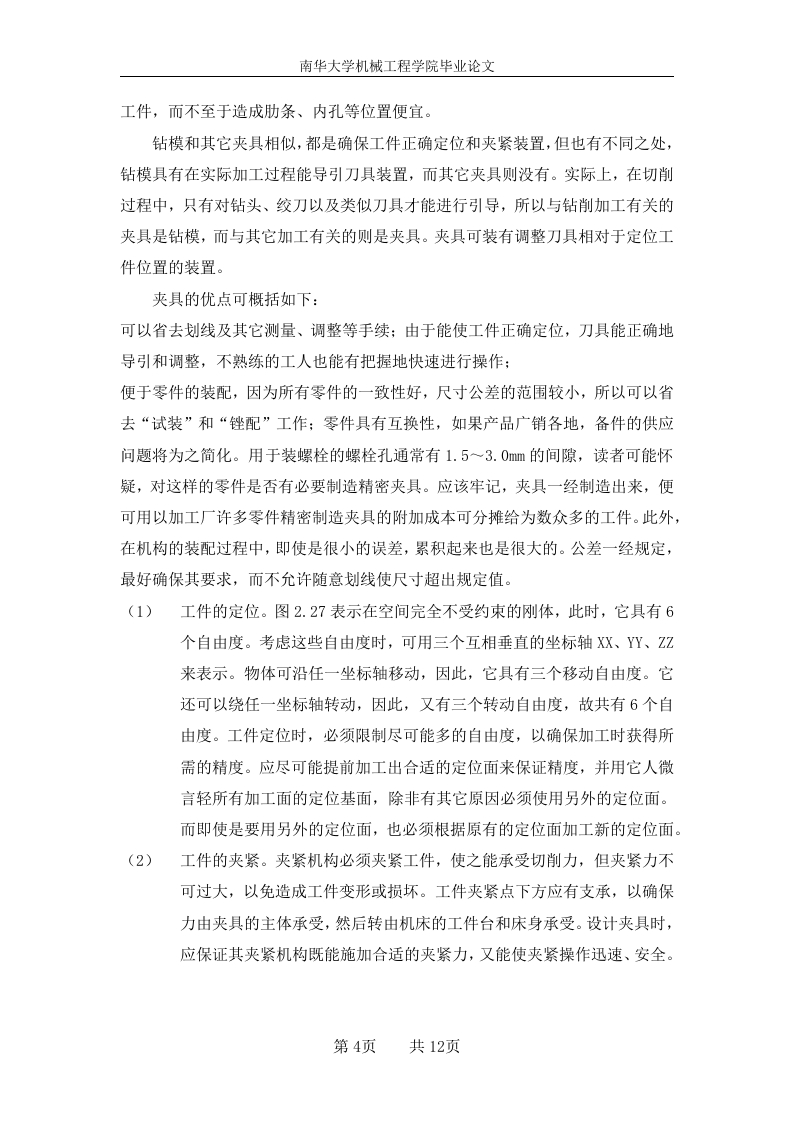

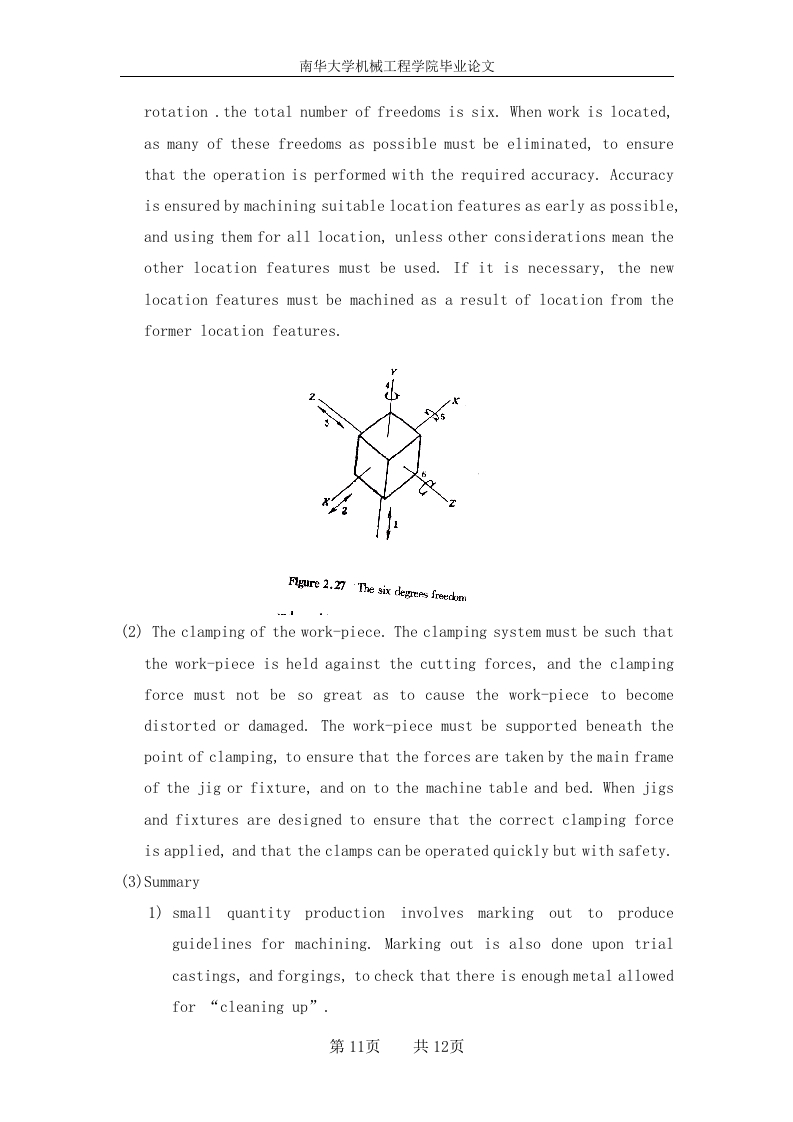

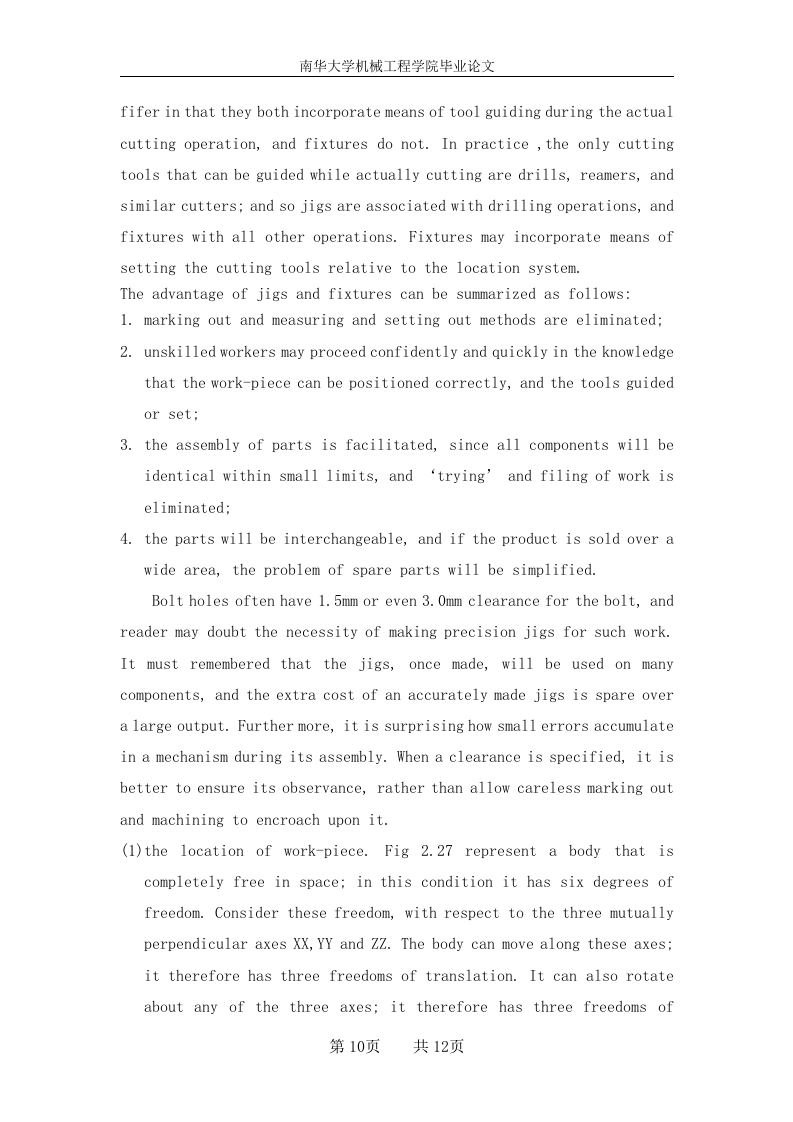

夹具部分重点讨论了工件的定位与夹紧原理。空间刚体具有6个自由度，包括沿三个坐标轴的移动和绕三个坐标轴的转动。工件定位时必须限制尽可能多的自由度，以确保加工精度。划线适用于小批量或铸锻件毛坯，而夹具则适用于批量生产，可省去划线及测量调整手续。钻模与其他夹具的区别在于钻模能在加工过程中导引刀具，而其他夹具仅提供定位和夹紧，部分夹具还装有调刀装置。夹具的优点包括：使不熟练工人也能快速操作、保证零件一致性、简化装配、实现互换性。设计夹紧机构时，夹紧力需足以承受切削力但不过大，且夹紧点下方应有支承，确保力由夹具主体传递至机床。

结论与建议：
该翻译文档通过图文结合的方式，清晰阐述了单刃刀具的几何参数与切削运动，以及夹具定位夹紧的核心原理。a。=fsin k和6个自由度是理解切削层计算和工件约束的关键数据。文档内容严谨，适合作为机械加工课程的教学辅助材料，也可供现场工艺人员参考。

文档评价：
内容准确，专业术语翻译规范，图例说明与文字描述相互印证，能够有效帮助读者建立刀具与夹具的系统认知。

使用建议：

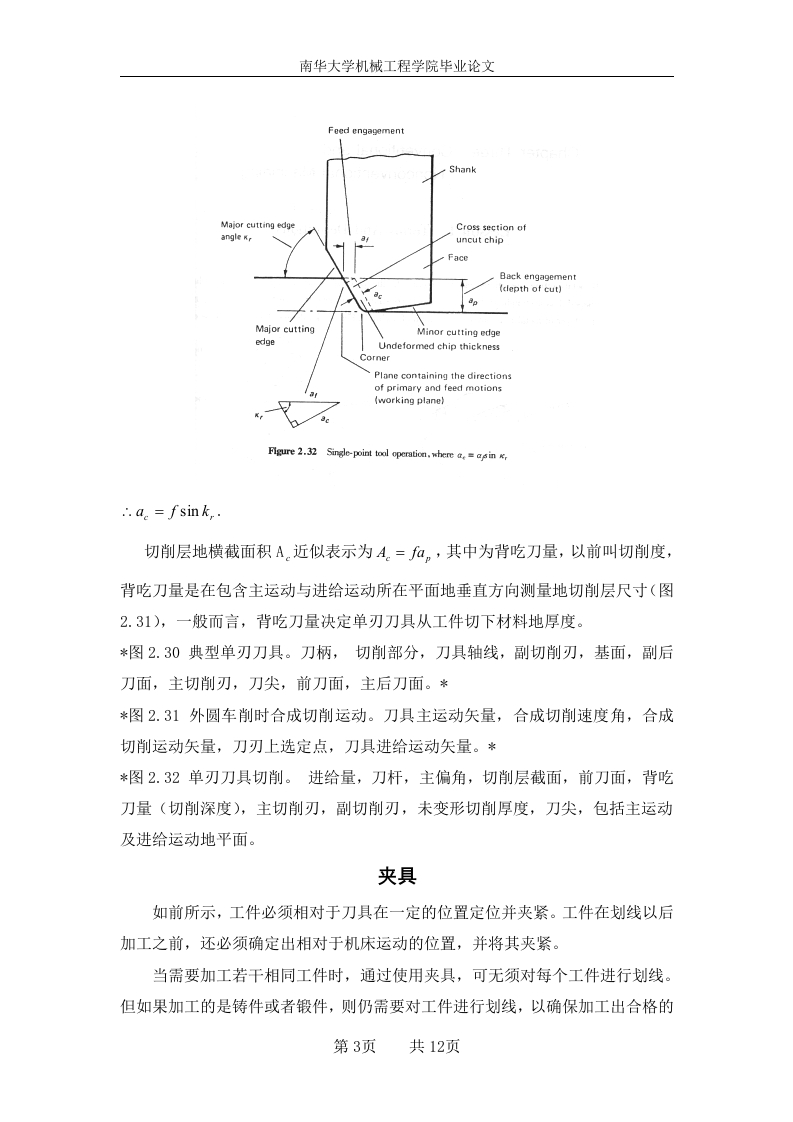

建议在阅读时结合原文图2.30至图2.32理解刀具几何，结合图2.27理解六自由度概念。可将文档中的公式与定义用于实际切削参数计算或夹具设计校核。
