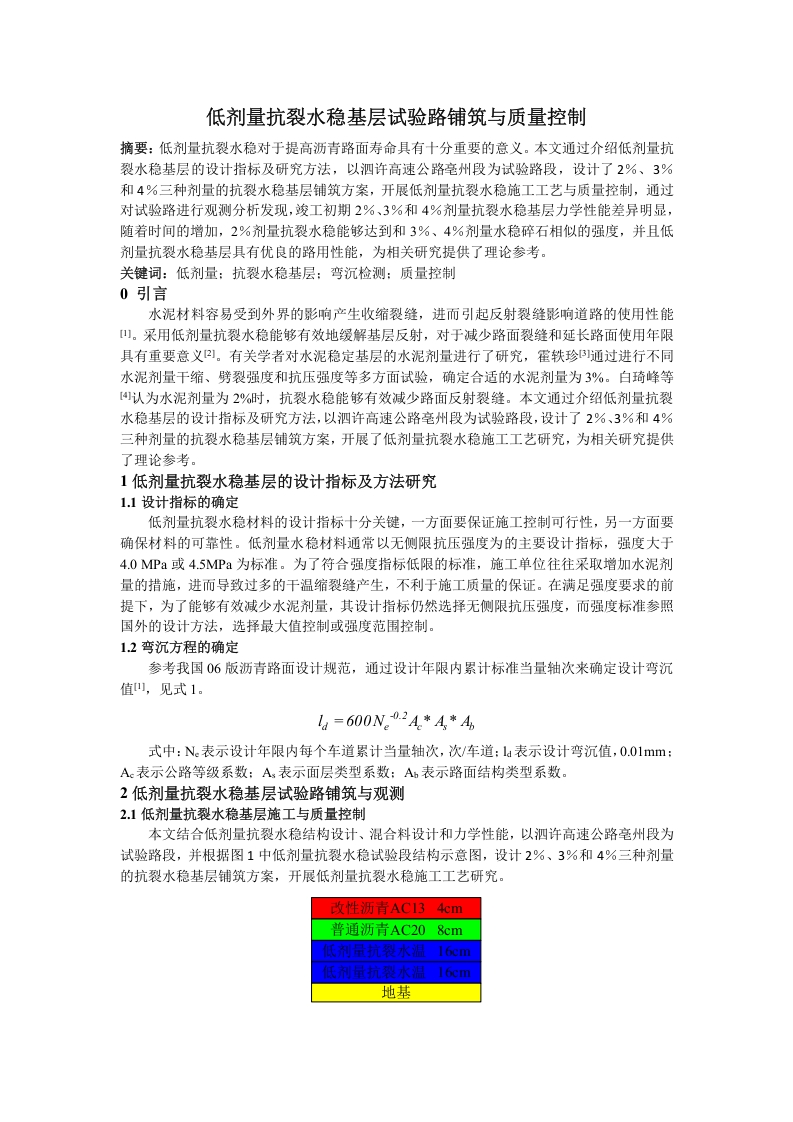

低剂量抗裂水稳基层试验路铺筑与质量控制

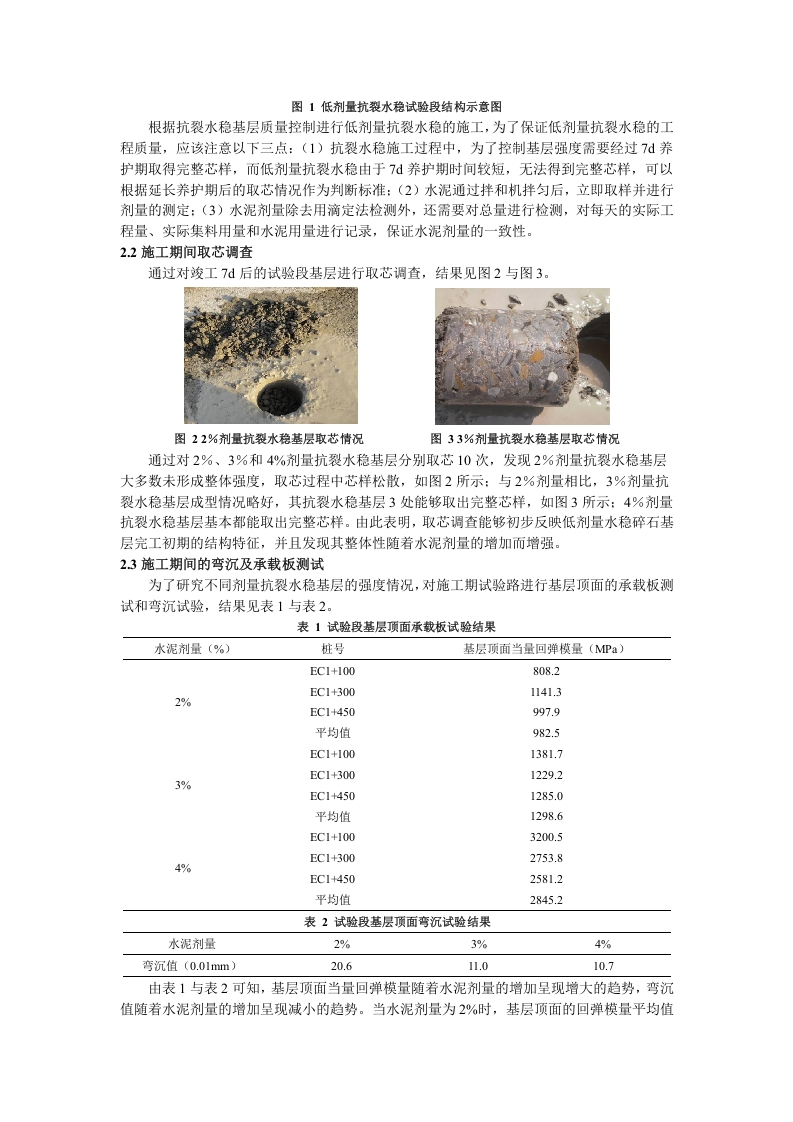

图1低剂量抗裂水稳试验段结构示意图根据抗裂水稳基层质量控制进行低剂量抗裂水稳的施工，为了保证低剂量抗裂水稳的工程质量，应该注意以下三点：(1)抗裂水稳施工过程中，为了控制基层强度需要经过7d养护期取得完整芯样，而低剂量抗裂水稳由于7d养护期时间较短，无法得到完整芯样，可以根据延长养护期后的取芯情况作为判断标准：(2)水泥通过拌和机拌匀后，立即取样并进行剂量的测定：(3)水泥剂量除去用滴定法检测外，还需要对总量进行检测，对每天的实际工程量、实际集料用量和水泥用量进行记录，保证水泥剂量的一致性。2.2施工期间取芯调查通过对竣工7d后的试验段基层进行取芯调查，结果见图2与图3。图22%剂量抗裂水稳基层取芯情况图33%剂量抗裂水稳基层取芯情况通过对2%、3%和4%剂量抗裂水稳基层分别取芯10次，发现2%剂量抗裂水稳基层大多数未形成整体强度，取芯过程中芯样松散，如图2所示：与2%剂量相比，3%剂量抗裂水稳基层成型情况略好，其抗裂水稳基层3处能够取出完整芯样，如图3所示：4%剂量抗裂水稳基层基本都能取出完整芯样。由此表明，取芯调查能够初步反映低剂量水稳碎石基层完工初期的结构特征，并且发现其整体性随着水泥剂量的增加而增强23施工期间的弯沉及承载板测试为了研究不同剂量抗裂水稳基层的强度情况，对施工期试验路进行基层顶面的承载板测试和弯沉试验，结果见表1与表2。表1试验段基层项面承载板试验结果水泥剂量(%)桩号基层项面当量回弹模量(MPa)EC1+100808.2EC1+3001141.32%EC1+450997.9平均值982.5EC1+1001381.7EC1+3001229.23%EC1+4501285.0平均值1298.6EC1+1003200.5EC1+3002753.84%EC1+4502581.2平均值2845.2表2试验段基层项面弯沉试验结果水泥剂量2%3%4%弯沉值(0.01mm)20.611.010.7由表1与表2可知，基层顶面当量回弹模量随着水泥剂量的增加呈现增大的趋势，弯沉值随着水泥剂量的增加呈现减小的趋势。当水泥剂量为2%时，基层顶面的回弹模量平均值
