电解法处理含镍废水的研究

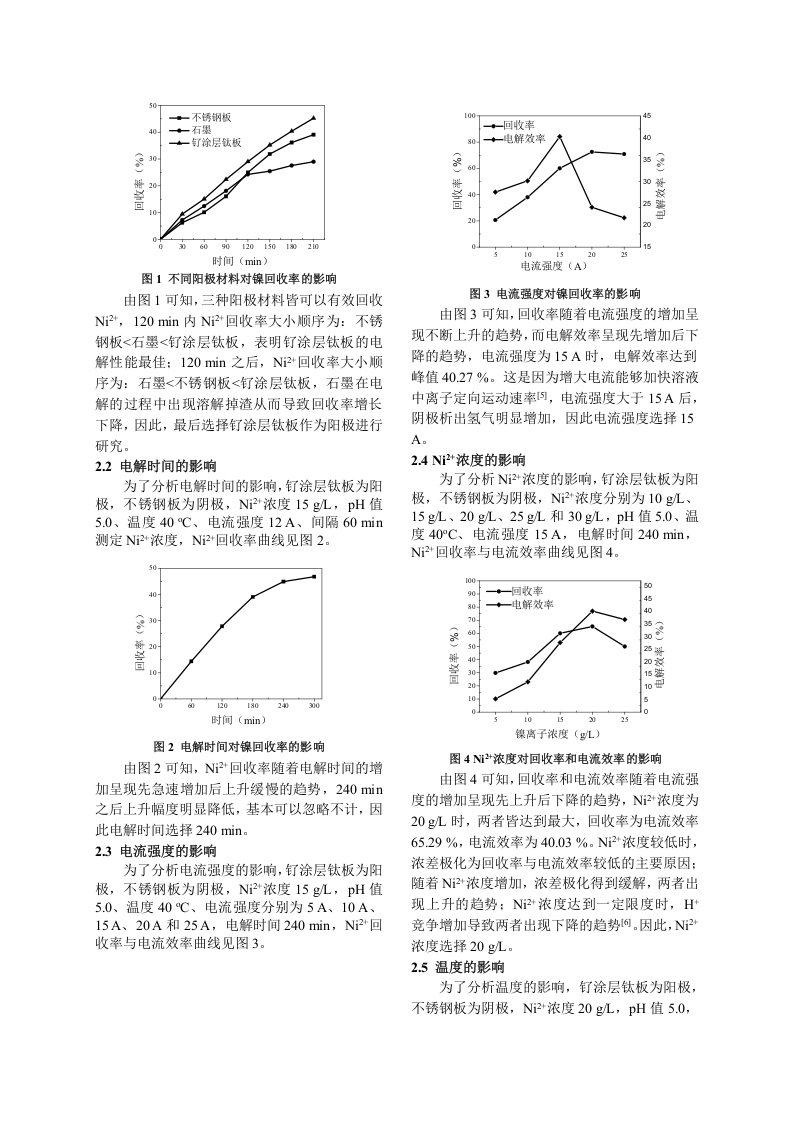

50-·一不锈钢板一石一回收率·一钉涂层钛板80◆电解效率40ew3560高204025200609012015010210101520时间(min)电流强度(A)图1不同阳极材料对镍回收率的影响由图1可知，三种阳极材料皆可以有效回收图3电流强度对镍回收率的影响Ni2,120min内Ni2回收率大小顺序为：不锈由图3可知，回收率随着电流强度的增加呈钢板<石墨<钉钌涂层钛板，表明钉涂层钛板的电现不断上升的趋势，而电解效率呈现先增加后下解性能最佳：120min之后，Ni2+回收率大小顺降的趋势，电流强度为15A时，电解效率达到序为：石墨<不锈钢板<钌涂层钛板，石墨在电峰值40.27%。这是因为增大电流能够加快溶液解的过程中出现溶解掉渣从而导致回收率增长中离子定向运动速率，电流强度大于15A后，下降，因此，最后选择钉涂层钛板作为阳极进行阴极析出氢气明显增加，因此电流强度选择15研究。Ao2.2电解时间的影响2.4N2+浓度的影响为了分析电解时间的影响，钉涂层钛板为阳为了分析N2+浓度的影响，钉涂层钛板为阳极，不锈钢板为阴极，N2+浓度15gL,pH值极，不锈钢板为阴极，N2浓度分别为10gL、5.0、温度40℃、电流强度12A、间隔60min15gL、20gL、25gL和30g/L,pH值5.0、温测定N2+浓度，N2+回收率曲线见图2。度40°C、电流强度15A,电解时间240min,N2+回收率与电流效率曲线见图4。10090。一回收率5080+一电解效窄40301702050蓄40-10回20102002030050时间(min)1025镍离子浓度(gL)图2电解时间对镍回收率的影响由图2可知，N2+回收率随着电解时间的增图4N+浓度对回收率和电流效率的影响由图4可知，回收率和电流效率随着电流强加呈现先急速增加后上升缓慢的趋势，240min之后上升幅度明显降低，基本可以忽略不计，因度的增加呈现先上升后下降的趋势，N2+浓度为此电解时间选择240min。20gL时，两者皆达到最大，回收率为电流效率23电流强度的影响65.29%,电流效率为40.03%。N2+浓度较低时，为了分析电流强度的彩响，了涂层钛板为阳浓差极化为回收率与电流效率较低的主要原因：极，不锈钢板为阴极，N2+浓度15g/L,pH值随着N2+浓度增加，浓差极化得到缓解，两者出5.0、温度40℃、电流强度分别为5A、10A、现上升的趋势：N2+浓度达到一定限度时，H15A、20A和25A,电解时间240min,Ni2+回竞争增加导致两者出现下降的趋势向.因此，N收率与电流效率曲线见图3。浓度选择20g/L。2.5温度的影响为了分析温度的影响，钉涂层钛板为阳极，不锈钢板为阴极，Ni2+浓度20g/L,pH值5.0，
