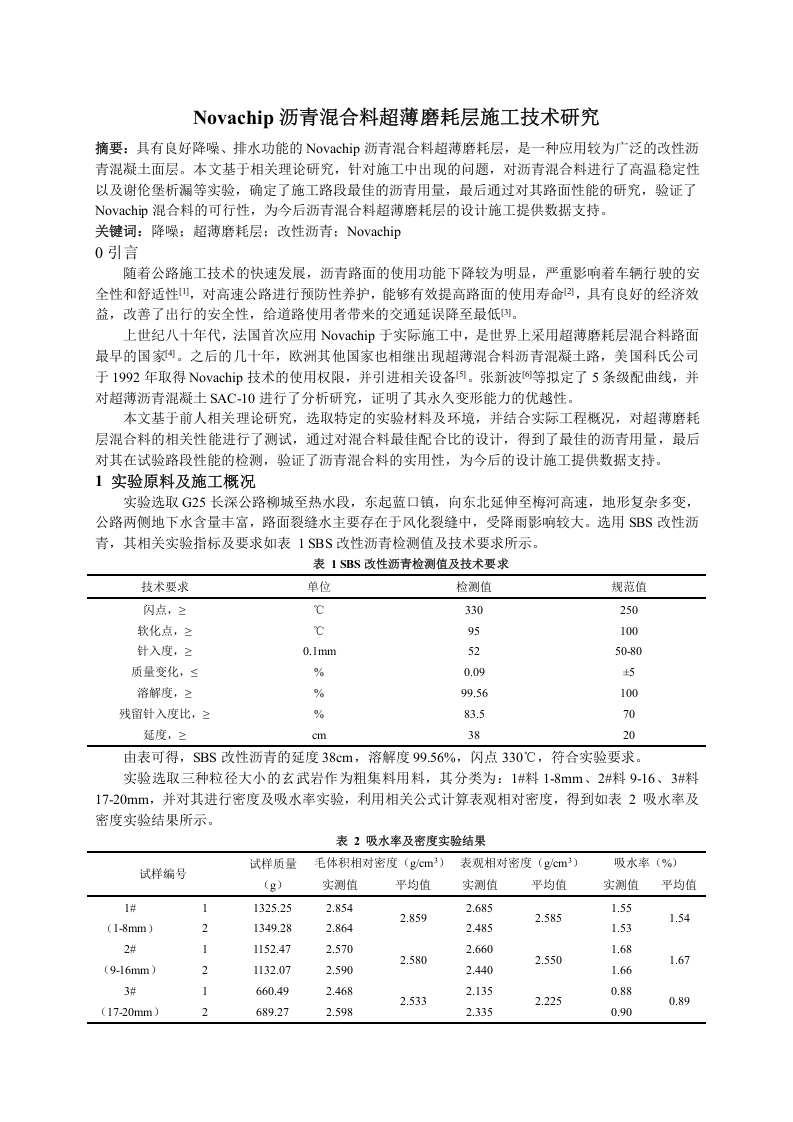

Novachip沥青混合料超薄磨耗层施工技术研究

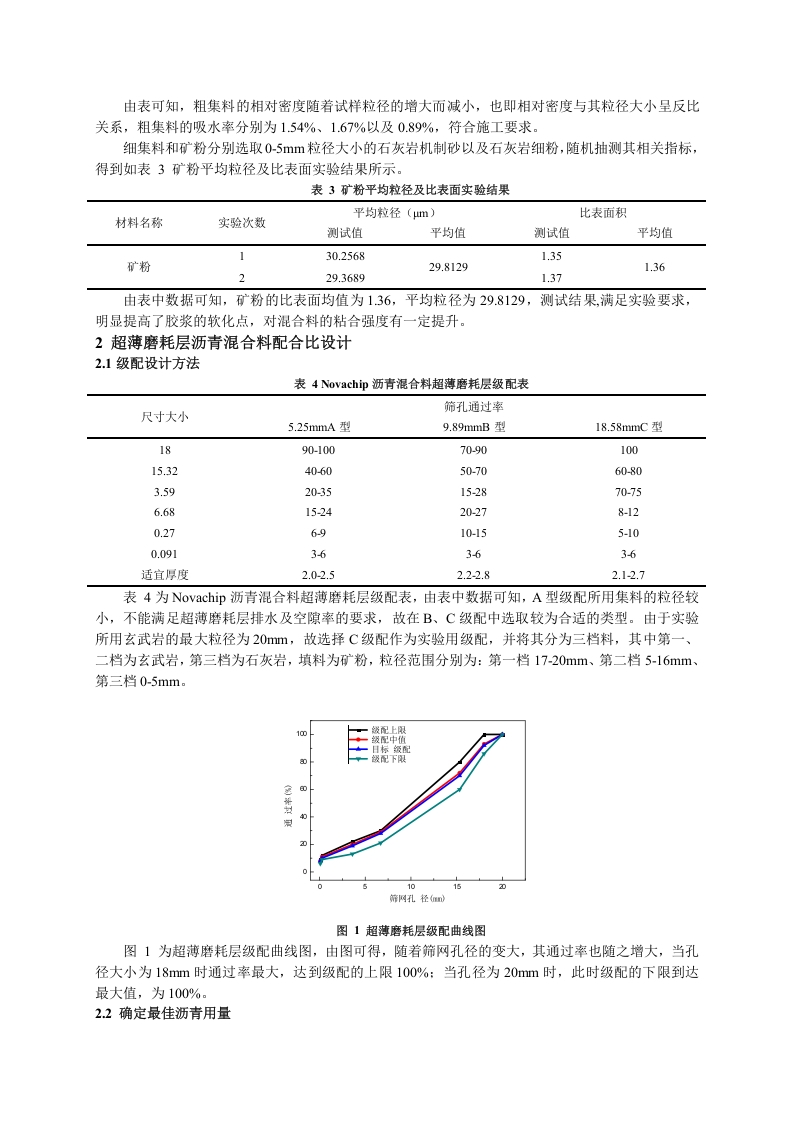

由表可知，粗集料的相对密度随着试样粒径的增大而减小，也即相对密度与其粒径大小呈反比关系，粗集料的吸水率分别为1.54%、1.67%以及0.89%，符合施工要求。细集料和矿粉分别选取0-5mm粒径大小的石灰岩机制砂以及石灰岩细粉，随机抽测其相关指标，得到如表3矿粉平均粒径及比表面实验结果所示。表3矿粉平均粒径及比表面实验结果比表面积材料名称实验次数平均粒径(m)测试值平均值测试值平均值130.25681.35矿粉29.81291.36229.36891.37由表中数据可知，矿粉的比表面均值为1.36，平均粒径为29.8129，测试结果，满足实验要求，明显提高了胶浆的软化点，对混合料的粘合强度有一定提升。2超薄磨耗层沥青混合料配合比设计2.1级配设计方法表4 Novachip沥青混合料超薄磨耗层级配表筛孔通过率尺寸大小5.25mmA型9.89mmB型18.58mmC型1890-10070-9010015.3240-6050-7060-803.5920-3515-2870-756.6815-2420-278-120.276910-155-100.091363636适宜厚度2.0-2.52.2-2.82.1-2.7表4为Novachip沥青混合料超薄磨耗层级配表，由表中数据可知，A型级配所用集料的粒径较小，不能满足超薄磨耗层排水及空隙率的要求，故在B、C级配中选取较为合适的类型。由于实验所用玄武岩的最大粒径为20m,故选择C级配作为实验用级配，并将其分为三档料，其中第一、二档为玄武岩，第三档为石灰岩，填料为矿粉，粒径范围分别为：第一档17-20mm、第二档5-16mm、第三档0-5mm.一级配上限◆一级配中值一日标领配一级配下限1015筛网孔径m图1超薄磨耗层级配曲线图图1为超薄磨耗层级配曲线图，由图可得，随着筛网孔径的变大，其通过率也随之增大，当孔径大小为18m时通过率最大，达到级配的上限100%：当孔径为20m时，此时级配的下限到达最大值，为100%。2.2确定最佳沥青用量
