雅马哈摩托车1E52FM右曲轴箱加工工艺及夹具设计

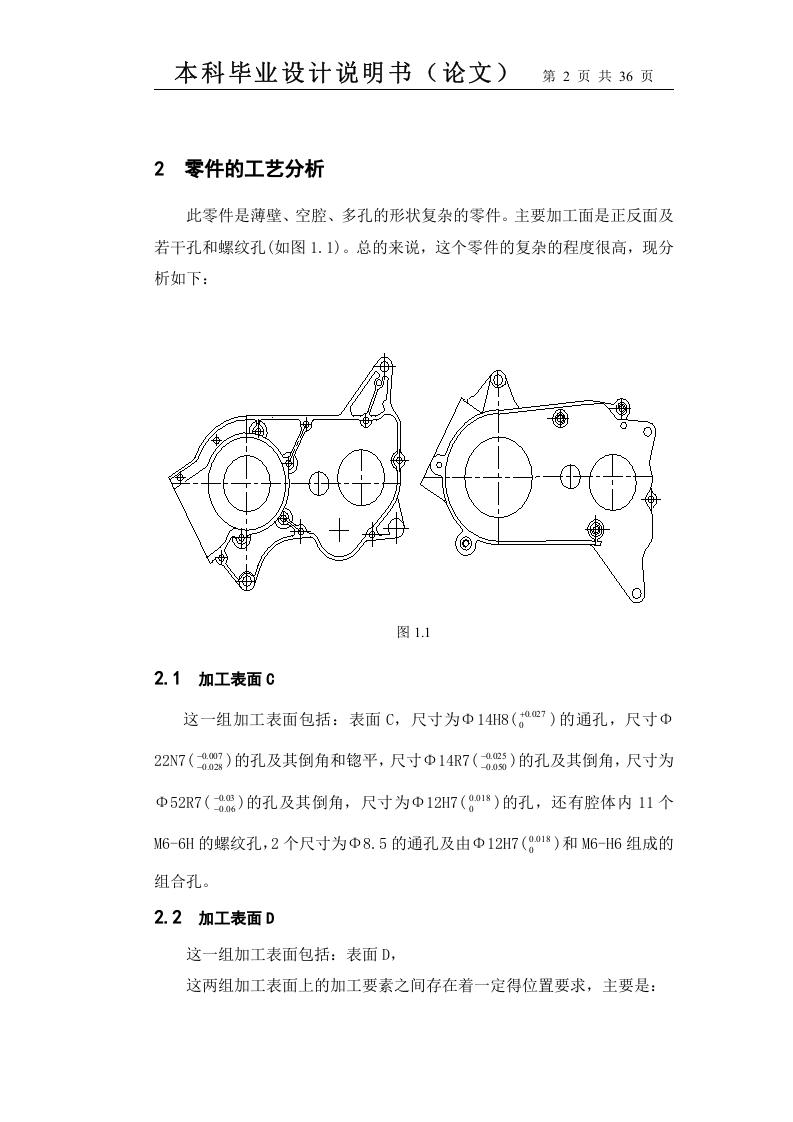

本科毕业设计说明书（论文）第2页共36页2零件的工艺分析此零件是薄壁、空腔、多孔的形状复杂的零件。主要加工面是正反面及若干孔和螺纹孔（如图1.1）。总的来说，这个零件的复杂的程度很高，现分析如下：倒图1.12.1加工表面0这一组加工表面包括：表面C,尺寸为中148(“7)的通孔，尺寸Φ22N7()的孔及其倒角和锪平，尺寸中14R7(80)的孔及其倒角，尺寸为Φ52R7(8)的孔及其倒角，尺寸为中12H7(81)的孔，还有腔体内11个M6-6H的螺纹孔，2个尺寸为中8.5的通孔及由中12H7(8018)和M6-H6组成的组合孔。2.2加工表面D这一组加工表面包括：表面D,这两组加工表面上的加工要素之间存在着一定得位置要求，主要是：
