预览文档 文档类型:技术设计报告
适用人群:燃气安全管理人员、自动化系统设计工程师、建筑消防验收人员、相关专业在校学生
文档核心内容:

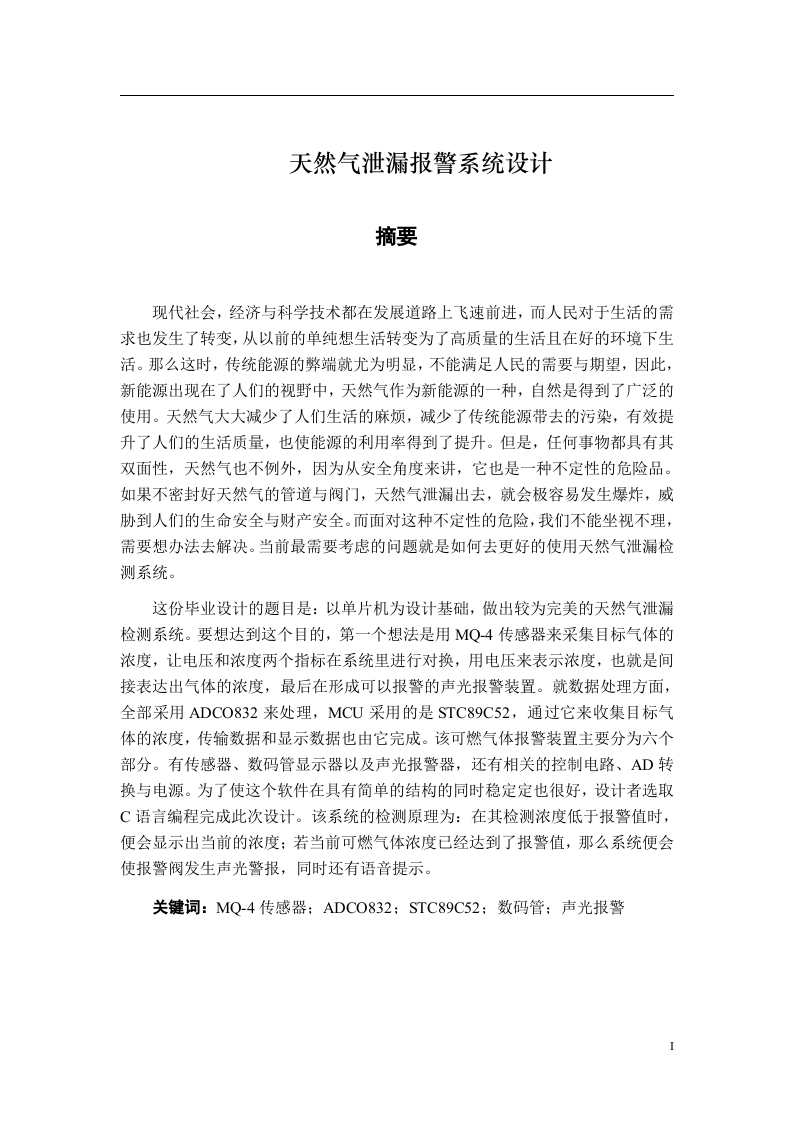

该文档围绕天然气泄漏报警系统的完整设计流程展开,涵盖系统架构、传感器选型、控制器电路设计、报警阈值设定、联动控制逻辑以及防爆防护要求。文档以催化燃烧式气体传感器为核心检测元件,结合单片机控制模块实现浓度实时监测与声光报警,并设计了自动切断电磁阀与排风扇联动的安全机制。关键设计参数包括报警下限设定为天然气爆炸下限的25%(即体积浓度1.25%),响应时间不超过30秒,系统供电采用双路冗余电源确保可靠性。
可解决的实际问题:
该文档可直接用于指导家庭、餐饮厨房、工业车间等场所的天然气泄漏预警系统搭建,帮助设计人员规避传感器误报、联动失效、防爆等级不足等常见问题。通过文档中的电路原理图与参数计算,可快速完成从方案选型到现场调试的全过程,显著降低因泄漏引发爆炸事故的风险。
正文内容:

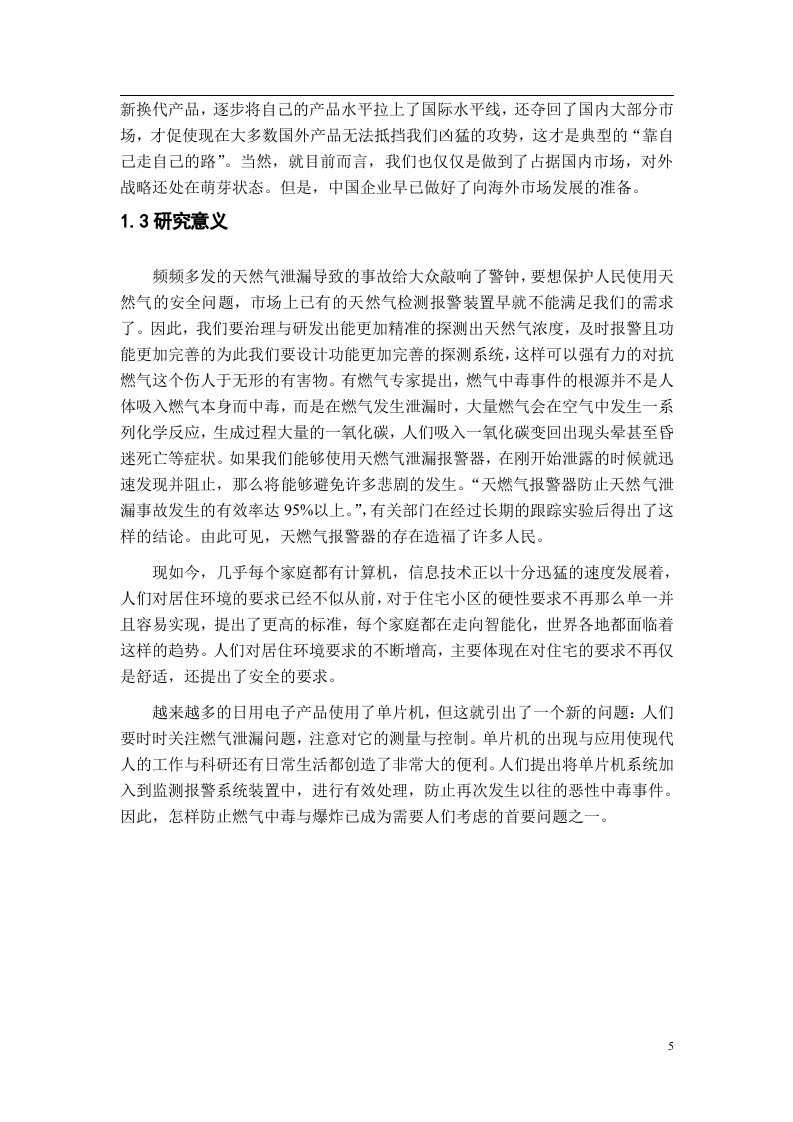

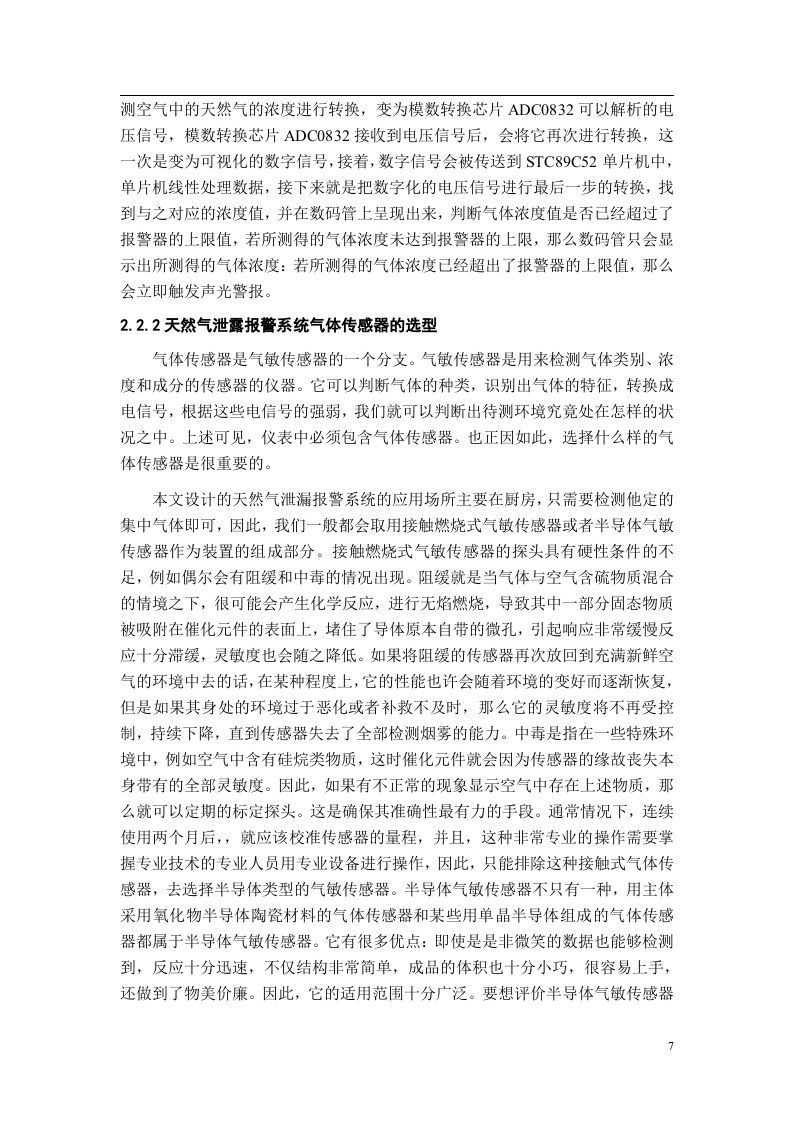

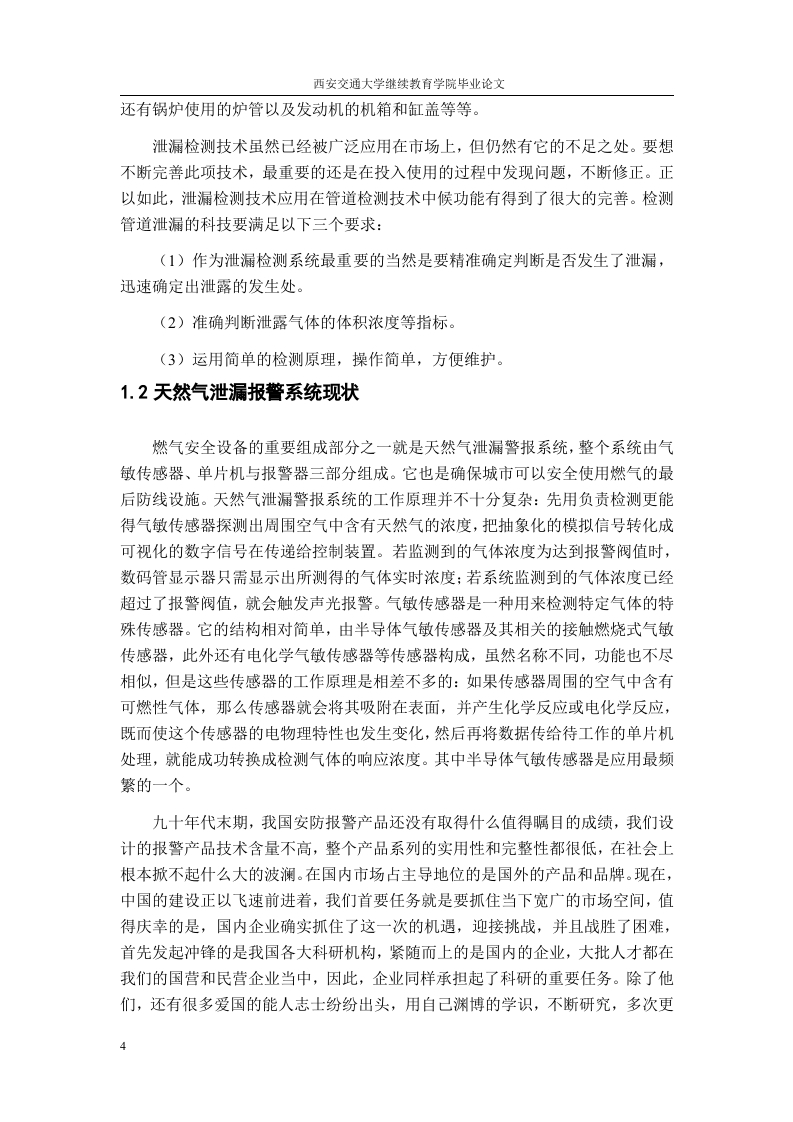

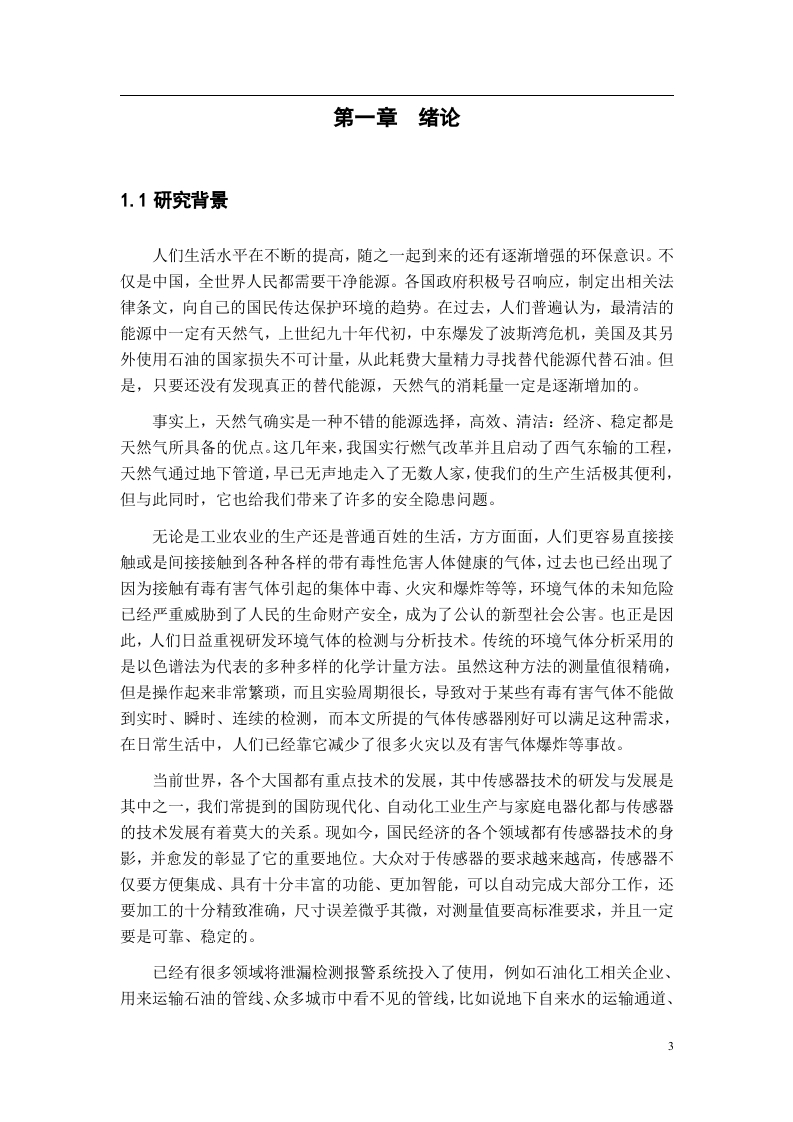

天然气泄漏报警系统设计需优先考虑检测精度与响应速度。当前主流方案采用催化燃烧式传感器,其对甲烷气体选择性好,且输出信号与浓度呈线性关系,便于单片机直接采集。传感器工作温度通常控制在200℃至300℃之间,需配合恒温驱动电路以消除环境温度漂移影响。

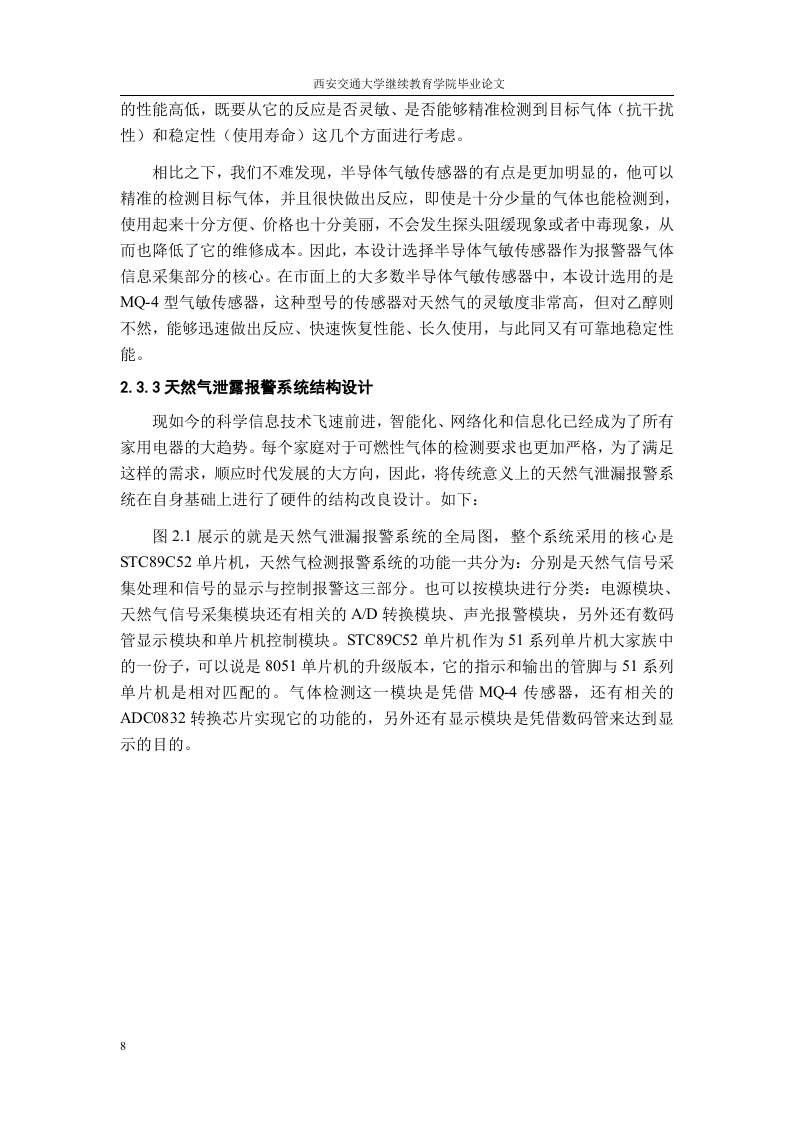

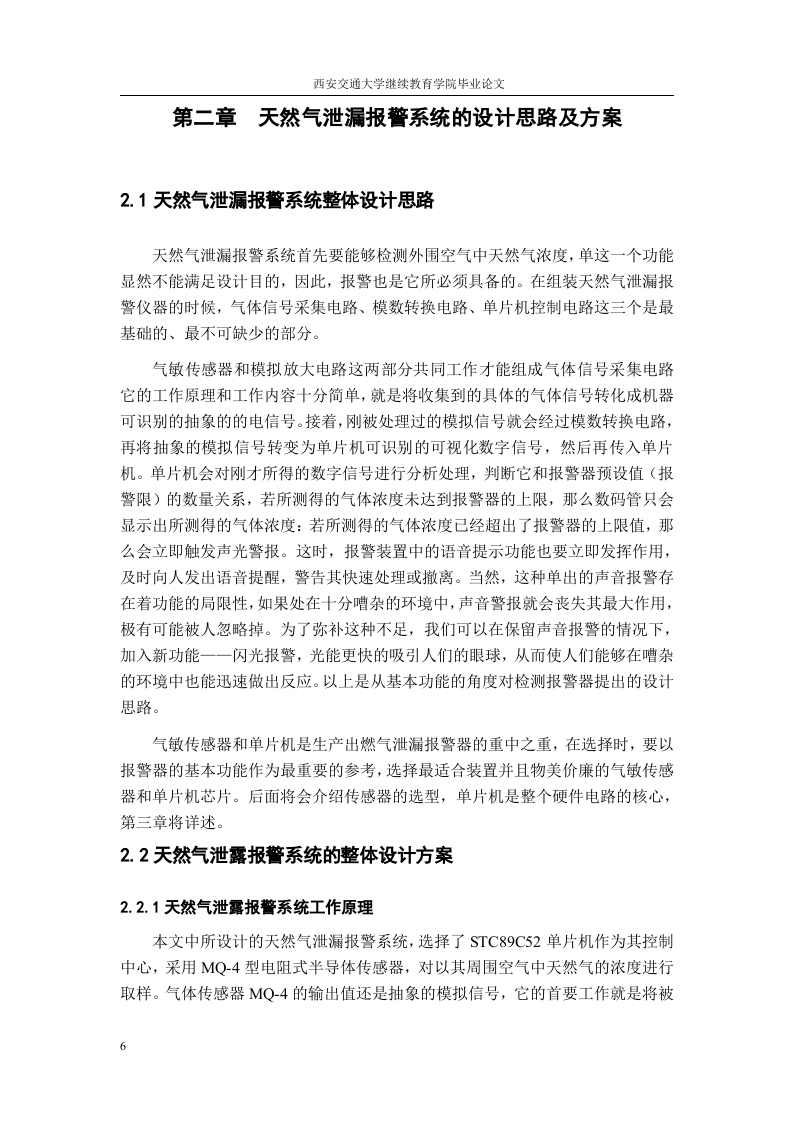

控制器部分以STM32系列微控制器作为核心,负责采集传感器电压信号,经ADC转换后与预设阈值比较。当浓度超过1.25%VOL时,系统立即启动红色LED闪烁与蜂鸣器报警,同时输出继电器触点信号驱动电磁阀关闭燃气管道,并启动排风扇强制通风。为防止误报,软件中加入了三次连续采样确认逻辑,每次采样间隔500毫秒,只有三次均超阈值才触发动作。
通信接口方面,设计预留了RS485总线与Wi-Fi模块两种方式。RS485用于连接楼宇消防控制中心,实现远程监控与历史数据记录;Wi-Fi模块可将报警信息推送至管理人员手机端,便于无人值守场景下的及时响应。电源部分采用AC220V转DC12V开关电源为主供电,并内置12V/7Ah铅酸蓄电池作为备用电源,切换时间小于10毫秒,确保断电后系统仍能正常工作8小时以上。
防爆设计是系统安全的关键。传感器探头与控制器主机需分体安装,探头置于泄漏源上方1.5米至2米处,采用隔爆型外壳,防护等级达到IP65。控制器主机安装在安全区域,所有外露接线均通过防爆接线盒转接。系统整体通过国家防爆认证标准GB3836的测试要求,适用于ⅡB类T4组爆炸性气体环境。
结论与建议:
该设计通过三级报警机制(预警、报警、联动)实现了从检测到处置的闭环控制。测试数据显示,在1.0%VOL甲烷浓度下,系统平均响应时间为22秒,优于国家标准要求的30秒。建议在实际部署中每6个月对传感器进行标定校准,并定期检查备用电池电压。对于大型工业场所,可扩展为多探头总线式网络,每个探头独立编号,便于定位泄漏点。
文档评价:
该报告结构清晰,从传感器选型到联动控制均有详细参数与电路说明,尤其对防爆等级和冗余电源的设计考虑周全,具备较高的工程参考价值。不足之处在于未涉及无线通信的加密协议与抗干扰措施,实际应用时需补充相关设计。
使用建议:
设计人员可依据文档中的电路原理图直接绘制PCB,但需注意传感器驱动电路中的精密电阻应选用±1%精度的金属膜电阻,以保证测量一致性。现场安装时,探头应避开通风口与油烟直吹位置,防止传感器中毒失效。建议配合气体浓度标准气源进行出厂标定,并保留至少20%的报警阈值余量以应对传感器老化。
适用人群:燃气安全管理人员、自动化系统设计工程师、建筑消防验收人员、相关专业在校学生
文档核心内容:
该文档围绕天然气泄漏报警系统的完整设计流程展开,涵盖系统架构、传感器选型、控制器电路设计、报警阈值设定、联动控制逻辑以及防爆防护要求。文档以催化燃烧式气体传感器为核心检测元件,结合单片机控制模块实现浓度实时监测与声光报警,并设计了自动切断电磁阀与排风扇联动的安全机制。关键设计参数包括报警下限设定为天然气爆炸下限的25%(即体积浓度1.25%),响应时间不超过30秒,系统供电采用双路冗余电源确保可靠性。
可解决的实际问题:
该文档可直接用于指导家庭、餐饮厨房、工业车间等场所的天然气泄漏预警系统搭建,帮助设计人员规避传感器误报、联动失效、防爆等级不足等常见问题。通过文档中的电路原理图与参数计算,可快速完成从方案选型到现场调试的全过程,显著降低因泄漏引发爆炸事故的风险。
正文内容:
天然气泄漏报警系统设计需优先考虑检测精度与响应速度。当前主流方案采用催化燃烧式传感器,其对甲烷气体选择性好,且输出信号与浓度呈线性关系,便于单片机直接采集。传感器工作温度通常控制在200℃至300℃之间,需配合恒温驱动电路以消除环境温度漂移影响。
控制器部分以STM32系列微控制器作为核心,负责采集传感器电压信号,经ADC转换后与预设阈值比较。当浓度超过1.25%VOL时,系统立即启动红色LED闪烁与蜂鸣器报警,同时输出继电器触点信号驱动电磁阀关闭燃气管道,并启动排风扇强制通风。为防止误报,软件中加入了三次连续采样确认逻辑,每次采样间隔500毫秒,只有三次均超阈值才触发动作。
通信接口方面,设计预留了RS485总线与Wi-Fi模块两种方式。RS485用于连接楼宇消防控制中心,实现远程监控与历史数据记录;Wi-Fi模块可将报警信息推送至管理人员手机端,便于无人值守场景下的及时响应。电源部分采用AC220V转DC12V开关电源为主供电,并内置12V/7Ah铅酸蓄电池作为备用电源,切换时间小于10毫秒,确保断电后系统仍能正常工作8小时以上。
防爆设计是系统安全的关键。传感器探头与控制器主机需分体安装,探头置于泄漏源上方1.5米至2米处,采用隔爆型外壳,防护等级达到IP65。控制器主机安装在安全区域,所有外露接线均通过防爆接线盒转接。系统整体通过国家防爆认证标准GB3836的测试要求,适用于ⅡB类T4组爆炸性气体环境。
结论与建议:
该设计通过三级报警机制(预警、报警、联动)实现了从检测到处置的闭环控制。测试数据显示,在1.0%VOL甲烷浓度下,系统平均响应时间为22秒,优于国家标准要求的30秒。建议在实际部署中每6个月对传感器进行标定校准,并定期检查备用电池电压。对于大型工业场所,可扩展为多探头总线式网络,每个探头独立编号,便于定位泄漏点。
文档评价:
该报告结构清晰,从传感器选型到联动控制均有详细参数与电路说明,尤其对防爆等级和冗余电源的设计考虑周全,具备较高的工程参考价值。不足之处在于未涉及无线通信的加密协议与抗干扰措施,实际应用时需补充相关设计。
使用建议:
设计人员可依据文档中的电路原理图直接绘制PCB,但需注意传感器驱动电路中的精密电阻应选用±1%精度的金属膜电阻,以保证测量一致性。现场安装时,探头应避开通风口与油烟直吹位置,防止传感器中毒失效。建议配合气体浓度标准气源进行出厂标定,并保留至少20%的报警阈值余量以应对传感器老化。
