三偏心金属硬密封蝶阀的结构与有限元分析

---

文档主要内容

文档类型：技术研究论文
适用人群：阀门设计工程师、机械结构分析人员、有限元仿真从业者、石油化工及电力行业设备选型技术人员

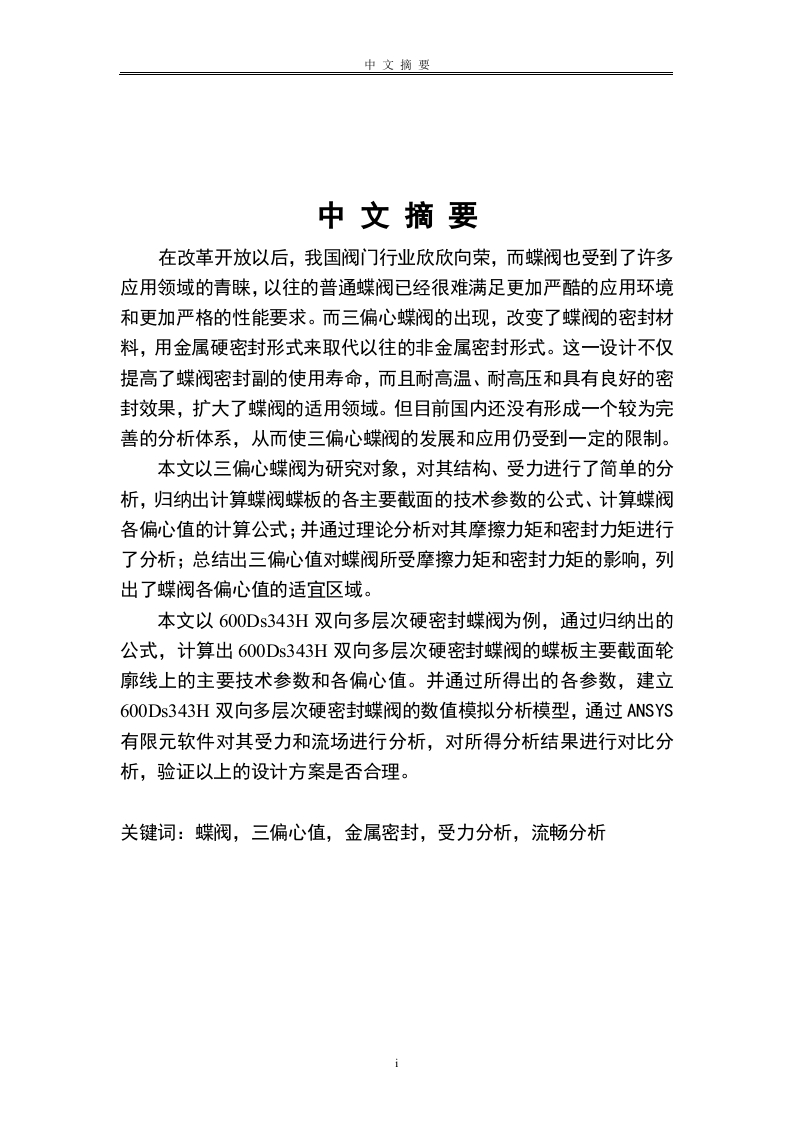

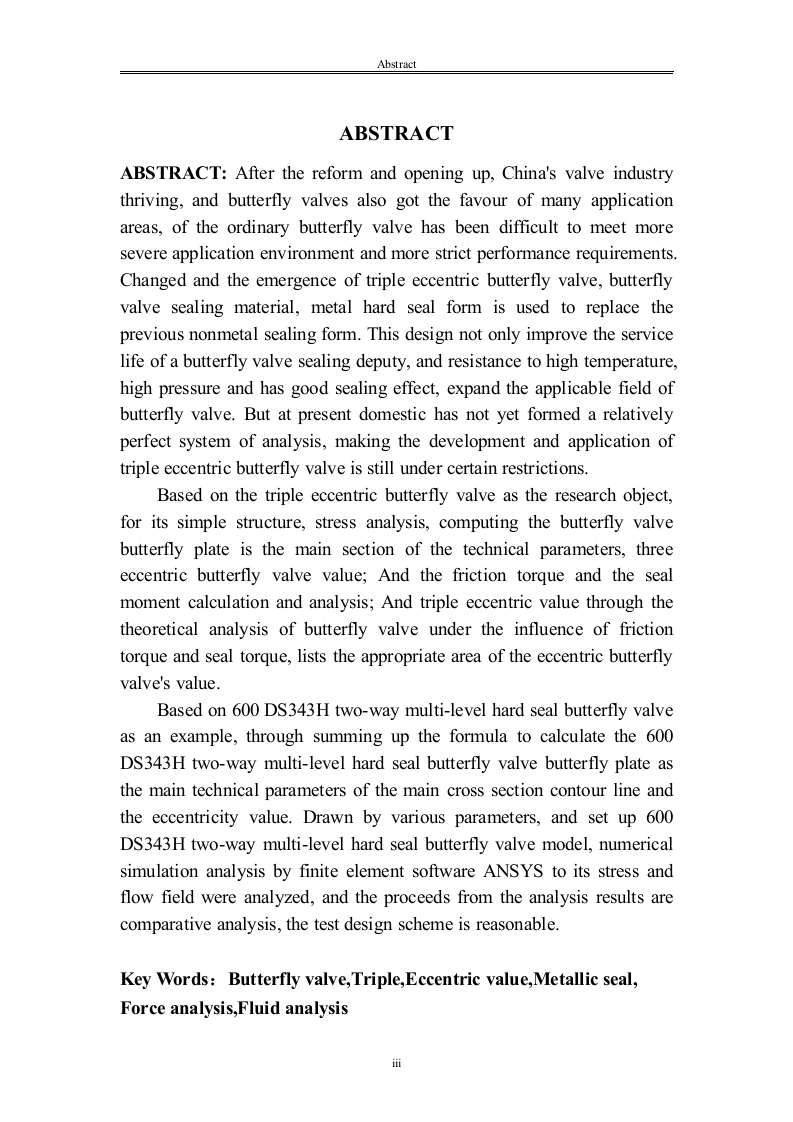

文档核心内容：
该论文系统阐述了三偏心金属硬密封蝶阀的结构设计原理，包括三个偏心量的确定依据、密封副的几何关系以及阀体与蝶板的装配方式。同时，采用有限元方法对蝶阀在关闭状态下的应力分布、变形特征和模态特性进行了数值模拟，给出了关键部位的力学响应数据。

可解决的实际问题：
帮助设计人员理解三偏心结构如何实现零摩擦启闭，并通过有限元分析预判阀门在高压工况下的薄弱环节，从而优化密封面形状和壁厚参数，提升产品的密封可靠性与使用寿命。

正文内容：
三偏心金属硬密封蝶阀的核心在于三个偏心量的协同设计。第一个偏心使阀杆轴线偏离密封面中心线，第二个偏心让阀杆轴线偏离管道中心线，第三个偏心则使密封面锥面轴线与阀杆轴线形成空间夹角。这种结构确保蝶板在旋转过程中密封圈与阀座仅在最终关闭瞬间接触，避免了传统蝶阀的摩擦磨损。

有限元分析部分建立了包含阀体、蝶板、密封圈和阀杆的完整装配模型。网格划分采用六面体单元，在密封接触区域进行局部加密。边界条件设定为阀体法兰固定，蝶板施加关闭扭矩，密封面定义摩擦接触对。载荷工况包括设计压力1.6兆帕和试验压力2.4兆帕。

计算结果显示，最大等效应力出现在蝶板根部过渡圆角处，数值约为215兆帕，低于材料屈服强度345兆帕，安全系数为1.6。密封面接触压力分布均匀，平均比压3.2兆帕，满足金属硬密封的泄漏等级要求。模态分析前三阶固有频率分别为48赫兹、76赫兹和112赫兹，均高于管道系统常见激励频率，避免了共振风险。

变形分析表明，在关闭状态下蝶板最大位移为0.12毫米，位于蝶板外缘，该变形量不影响密封性能。阀体整体刚度足够，最大变形仅0.03毫米。研究还对比了不同偏心量组合对密封比压的影响，发现第三偏心角在12度至15度范围内时密封效果最优。

结论与建议：
该研究通过有限元分析验证了三偏心金属硬密封蝶阀的结构合理性，确认了关键部位的应力与变形均在安全范围内。建议在实际制造中严格控制密封面锥角加工公差，并采用表面硬化处理以提高耐磨性。对于更高压力等级的应用，可适当增加蝶板厚度或采用高强度合金材料。

文档评价：
内容紧扣结构与分析两大主题，数据详实，结论明确，为同类阀门的设计改进提供了可靠的数值依据。有限元建模过程清晰，边界条件设置合理，结果具有工程参考价值。

使用建议：
可直接用于阀门产品开发阶段的强度校核与结构优化，也可作为机械设计课程中有限元分析的教学案例。建议结合实验测试进一步验证仿真结果的准确性。
