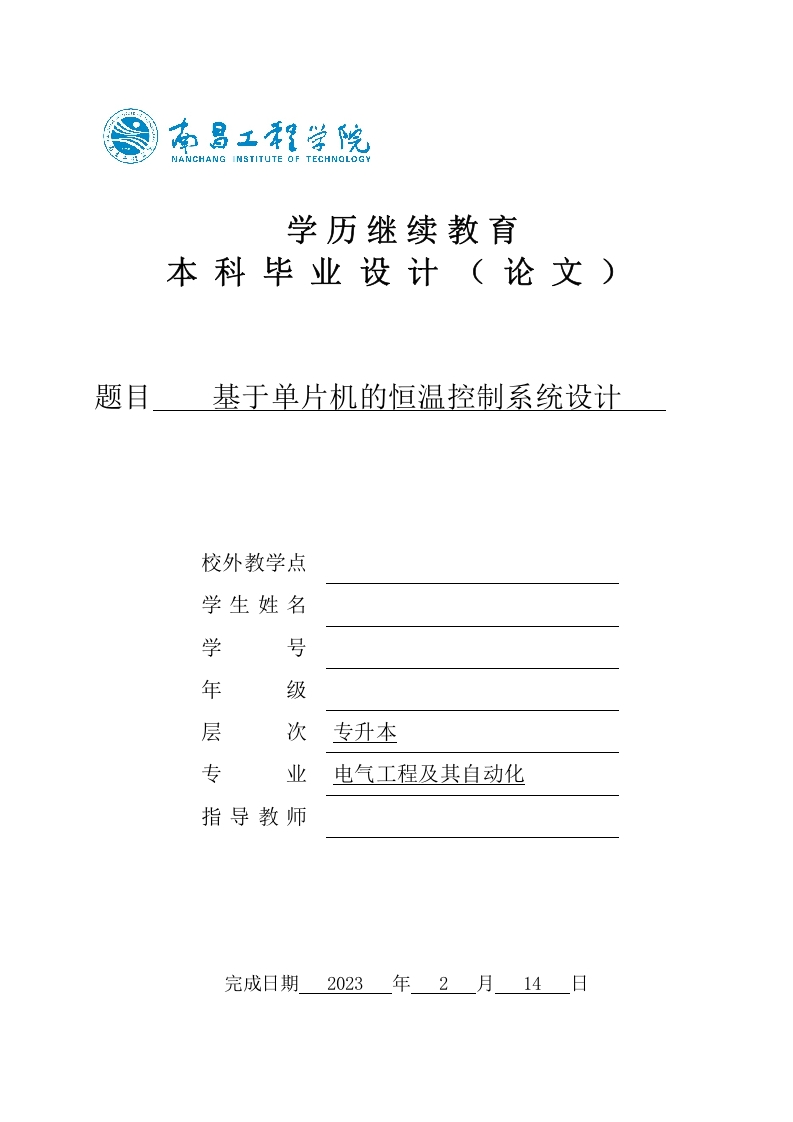

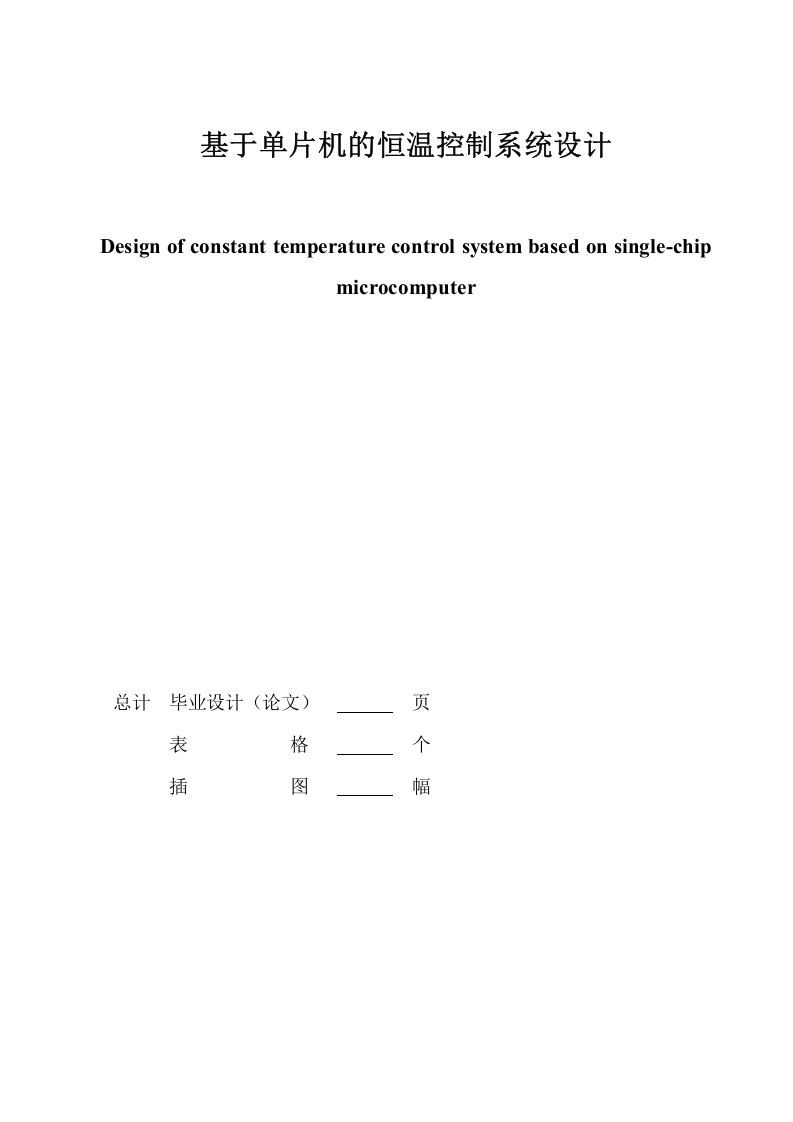

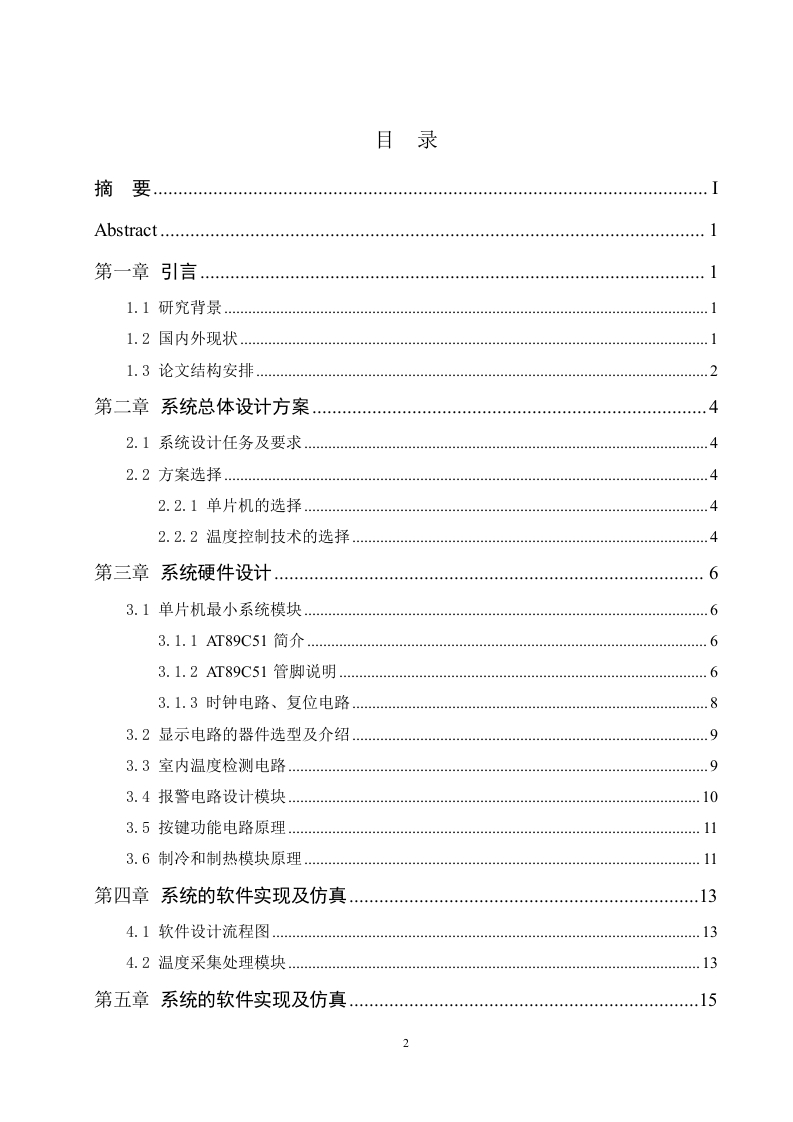

基于单片机的恒温控制系统设计

　　文档类型：毕业设计论文／技术报告
　　适用人群：电子工程、自动化、物联网相关专业学生，嵌入式系统开发初学者，恒温控制设备研发人员

　　文档核心内容：

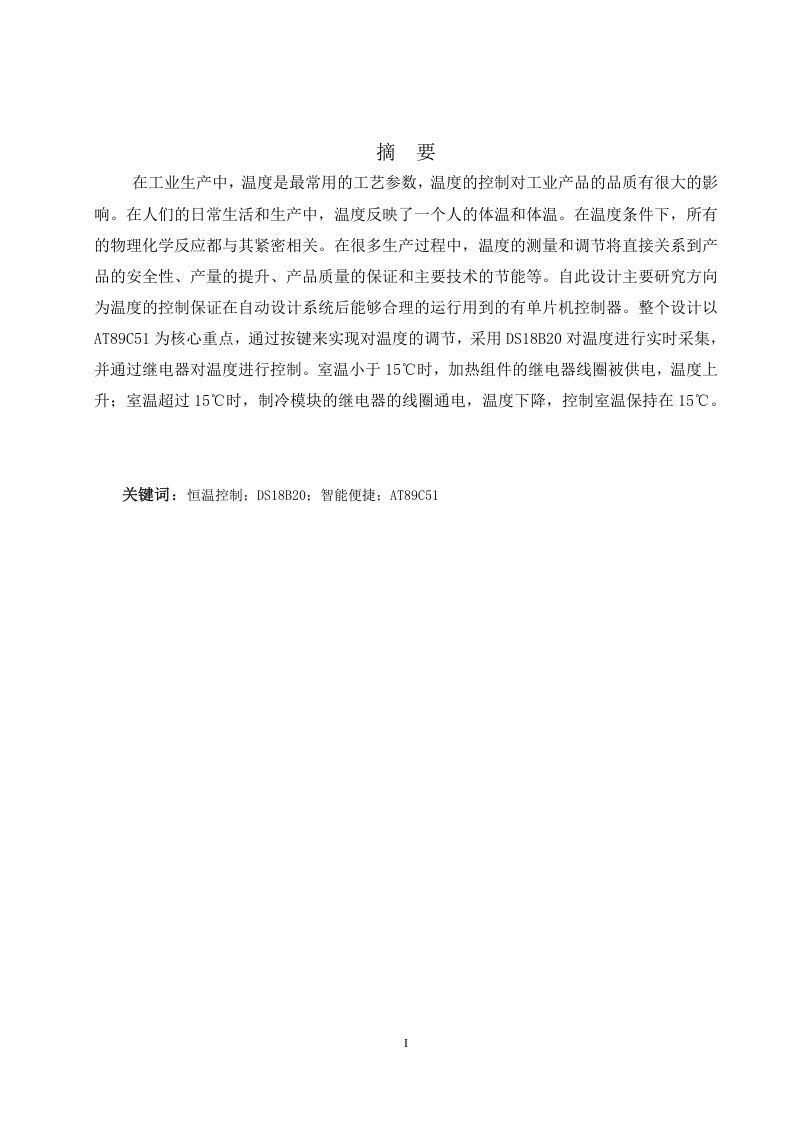

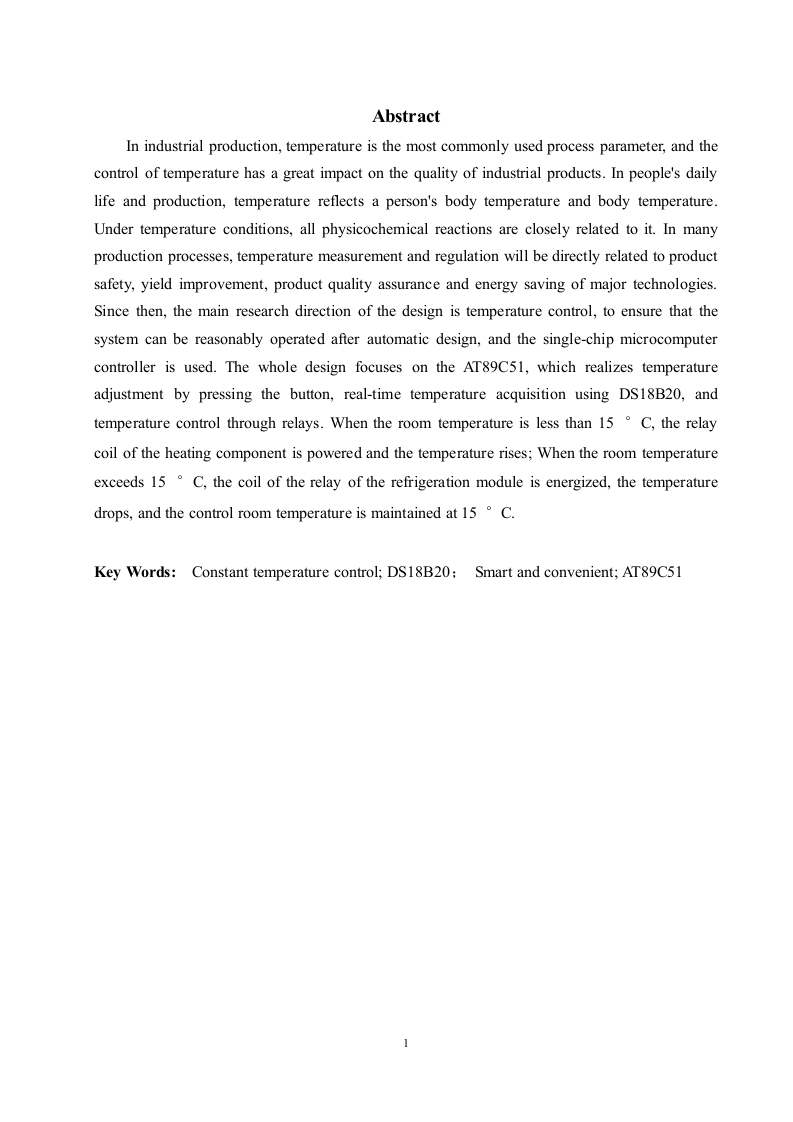

　　该文档完整阐述了基于单片机的恒温控制系统设计原理、硬件选型、软件流程及测试结果。系统以AT89C51单片机为核心控制器，采用DS18B20数字温度传感器采集环境温度，通过继电器驱动加热与制冷模块实现双向调节。用户可通过独立按键设定目标温度，LCD1602液晶屏实时显示当前温度与设定值。软件部分采用PID算法进行闭环控制，使温度波动控制在±0.5℃以内。文档包含电路原理图、程序流程图、实物调试照片及性能测试数据，验证了系统在0℃～100℃范围内的稳定控温能力。

　　可解决的实际问题：
　　该设计为小型恒温箱、孵化器、实验室水浴锅等场景提供低成本、高精度的温控方案。用户可直接参考硬件选型与PCB布局，复用PID参数整定方法，缩短开发周期。文档中的抗干扰设计（如光耦隔离、电源滤波）可解决工业现场传感器信号漂移问题。

　　正文内容：
　　基于单片机的恒温控制系统以AT89C51作为运算与控制核心，其低功耗、高可靠性的特性适合长时间运行。温度采集选用DS18B20，该传感器采用单总线协议，分辨率可配置为12位（0.0625℃），无需额外A/D转换电路，有效降低硬件复杂度。系统通过双向可控硅与固态继电器分别控制加热丝与半导体制冷片，实现升降温双向调节，避免单一加热方式在超调时无法快速降温的缺陷。

　　人机交互部分采用4×4矩阵键盘输入目标温度，LCD1602显示当前温度、设定值及工作状态。软件设计采用增量式PID算法，通过调节比例、积分、微分系数抑制温度过冲。实验表明，当设定温度为37℃时，系统从室温升至目标值耗时约180秒，稳态误差不超过±0.3℃；在50℃高温设定下，超调量控制在1.2℃以内，调节时间约240秒。

　　系统还具备超限报警功能：当温度偏离设定值超过±2℃时，蜂鸣器与红色LED同时触发，防止设备过热损坏。电源模块采用LM7805与AMS1117-3.3两级稳压，为单片机与传感器提供稳定5V与3.3V电压。整机功耗实测≤15W，适合长期连续运行。

　　结论与建议：
　　该研究通过AT89C51+DS18B20+PID的经典组合，实现了低成本、高精度、双向调节的恒温控制。测试数据证明系统在0℃～100℃全量程内控温精度优于±0.5℃，满足多数实验室与小型工业场景需求。建议后续优化方向包括：增加WiFi模块（ESP8266）实现远程监控，或引入模糊PID算法进一步缩短调节时间。

　　文档评价：
　　文档结构清晰，从需求分析到硬件选型、软件调试、性能测试形成完整闭环。原理图与程序代码注释详尽，关键参数（如PID系数、传感器分辨率）均给出实测值，可直接用于二次开发。唯一不足是未讨论多传感器融合场景，但作为入门级恒温系统设计，参考价值极高。

　　使用建议：
　　读者可先按文档搭建硬件原型，再根据实际控温对象（如空气、液体、固体）调整PID参数。若需更高精度（±0.1℃），建议将传感器更换为PT100铂电阻并搭配24位ADC（如ADS1248）。文档中的抗干扰措施（如信号线屏蔽、电源隔离）在工业现场务必保留，否则可能因电磁干扰导致控温失效。
