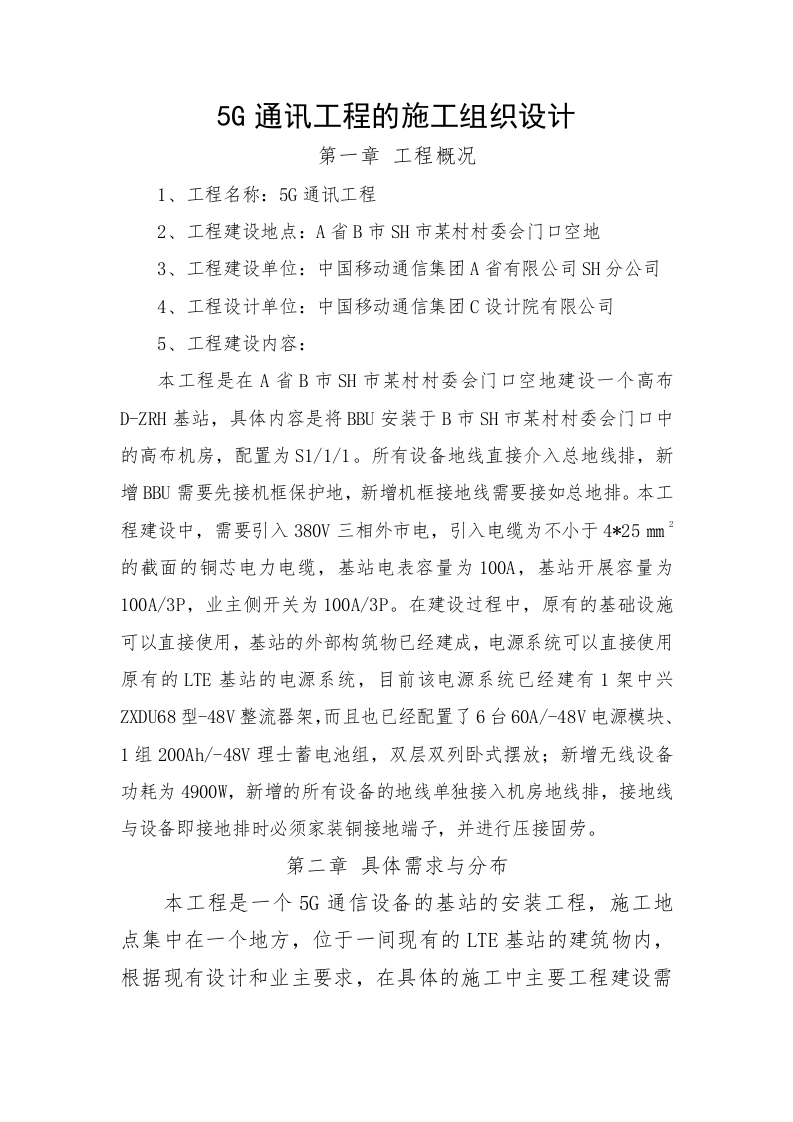

5G通讯工程的施工组织设计

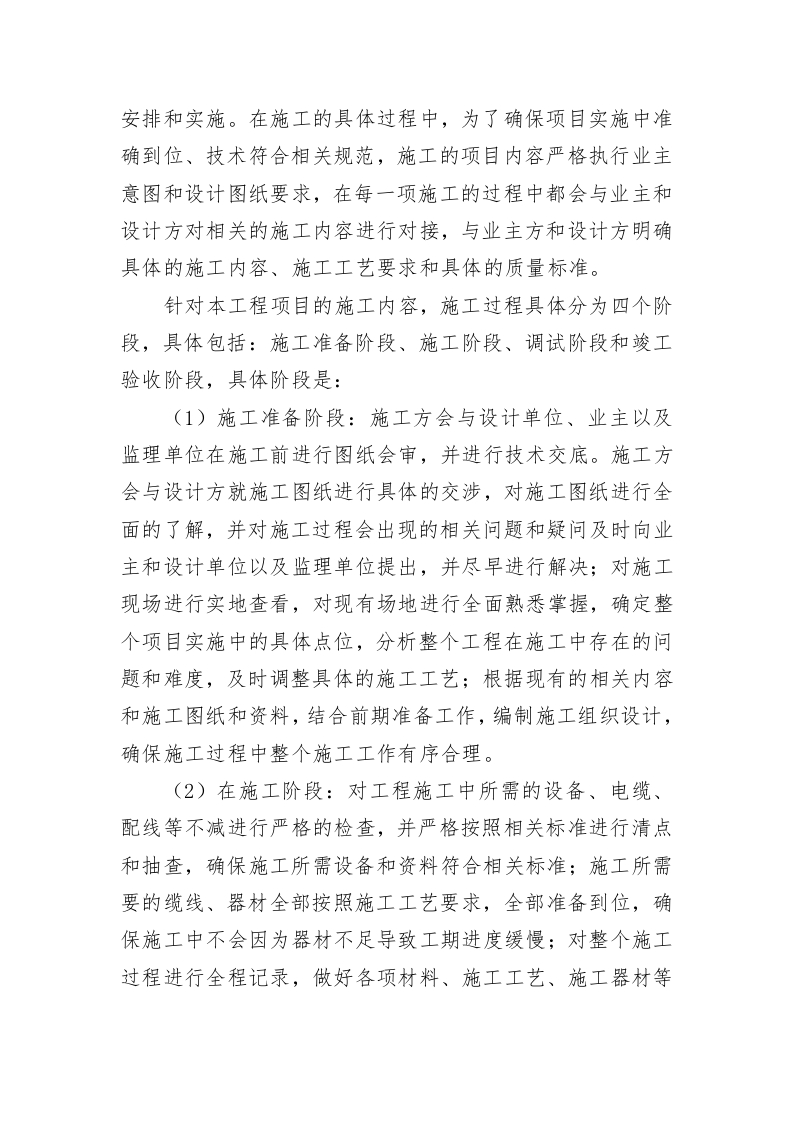

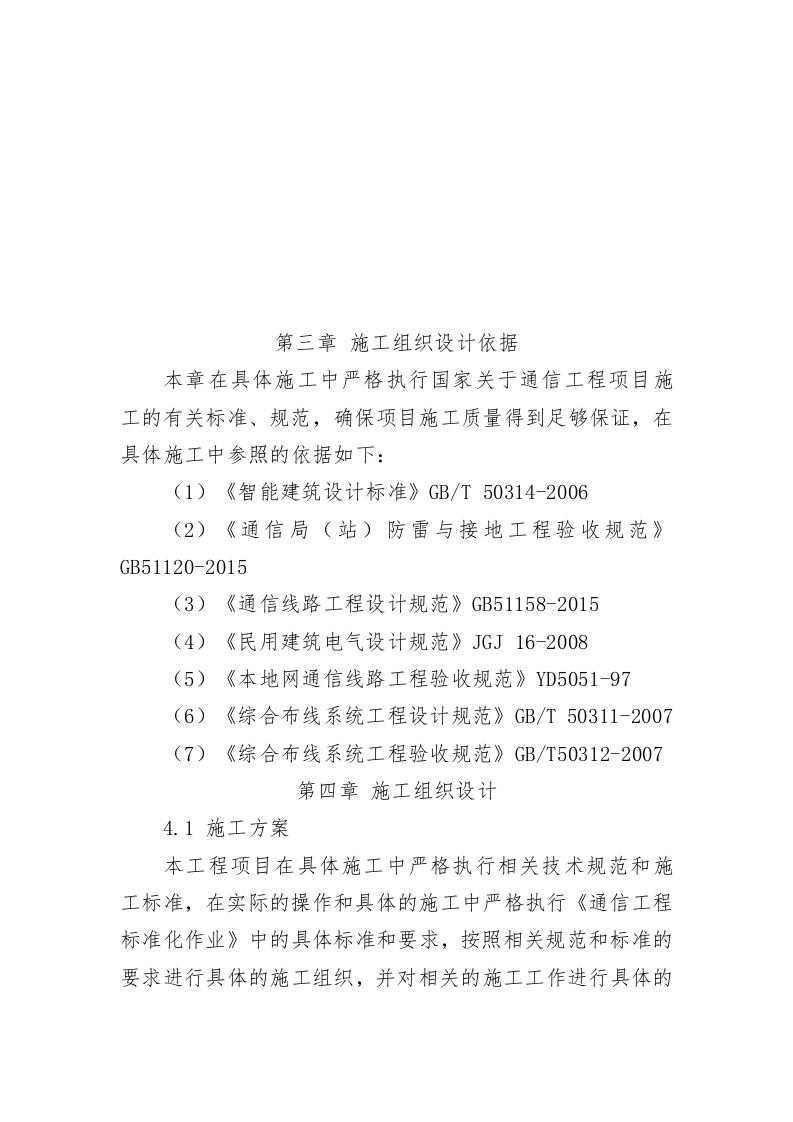

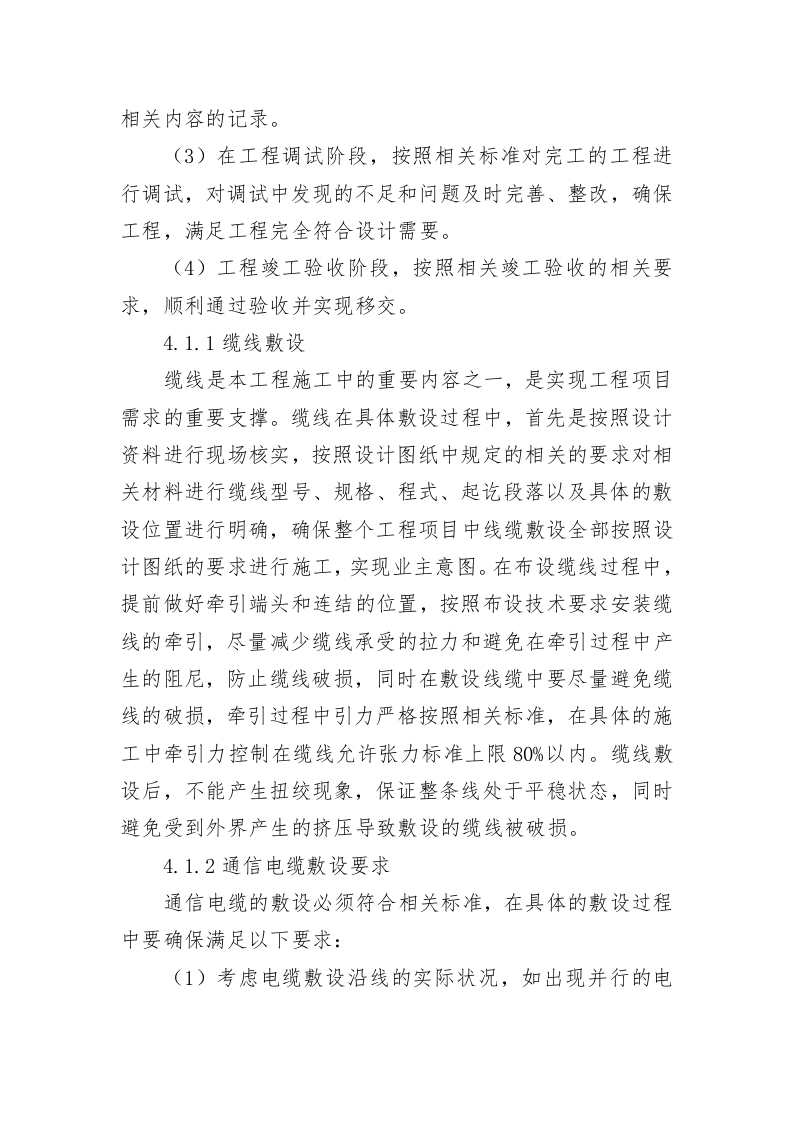

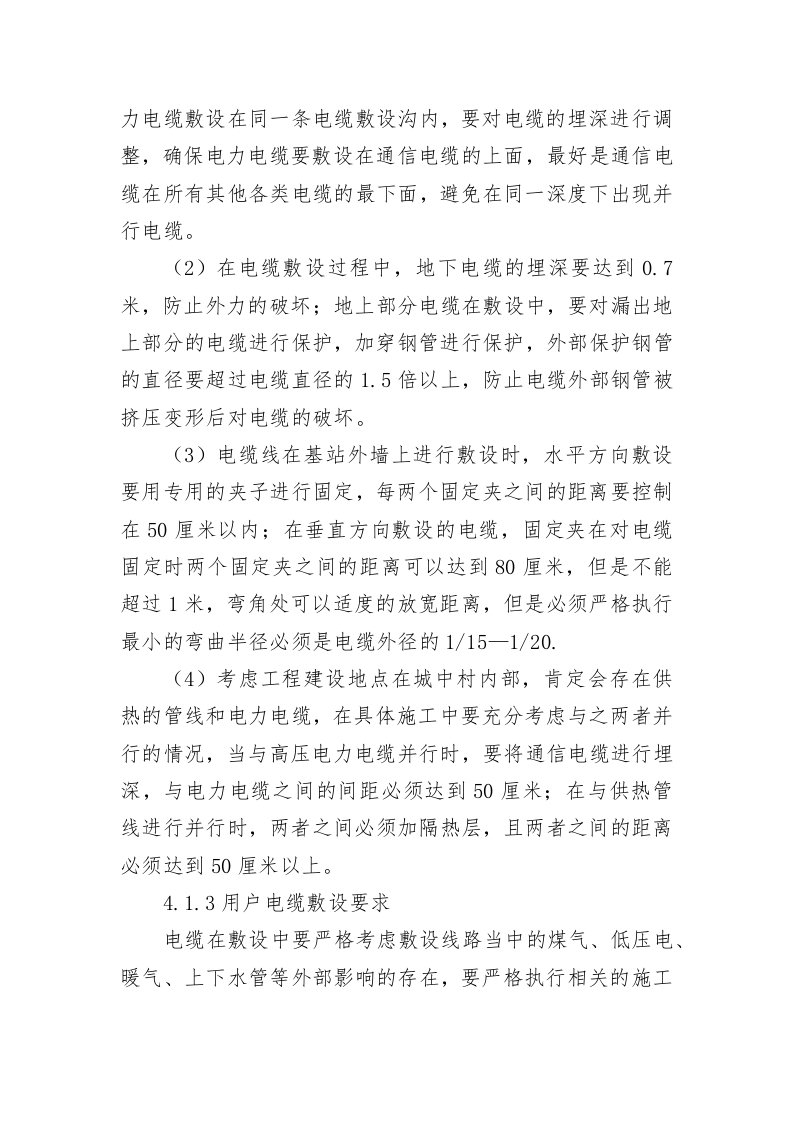

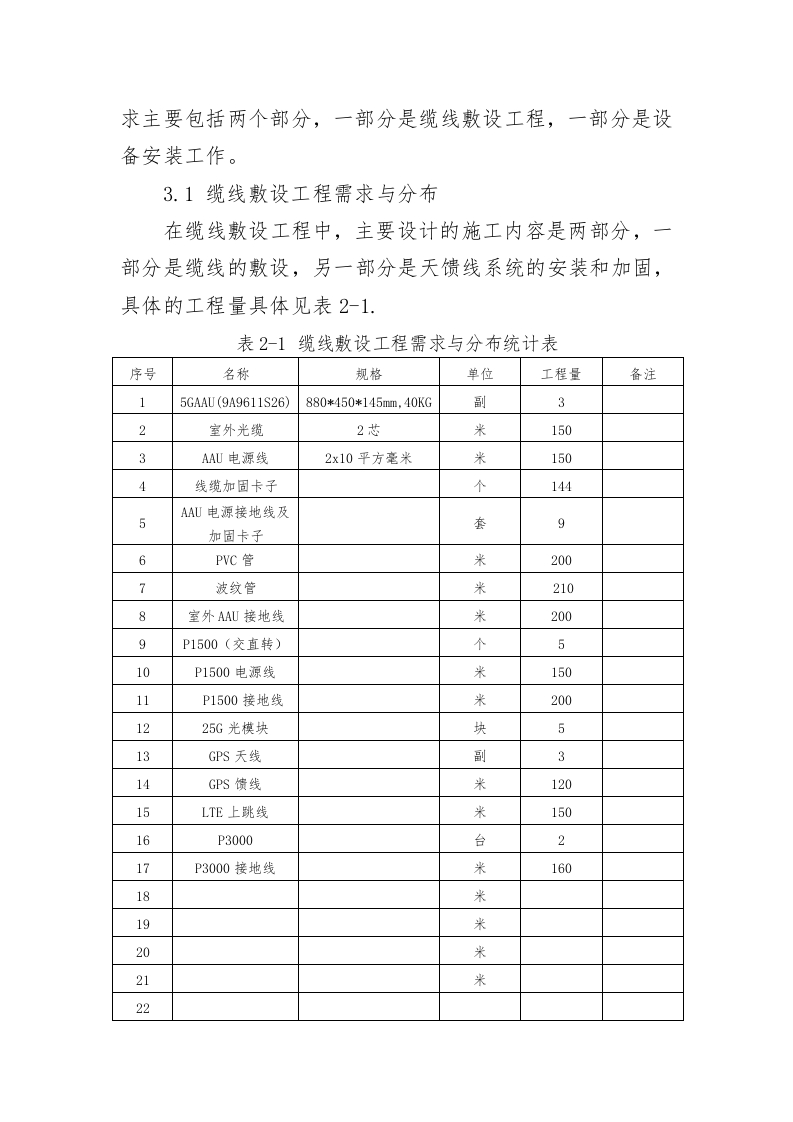

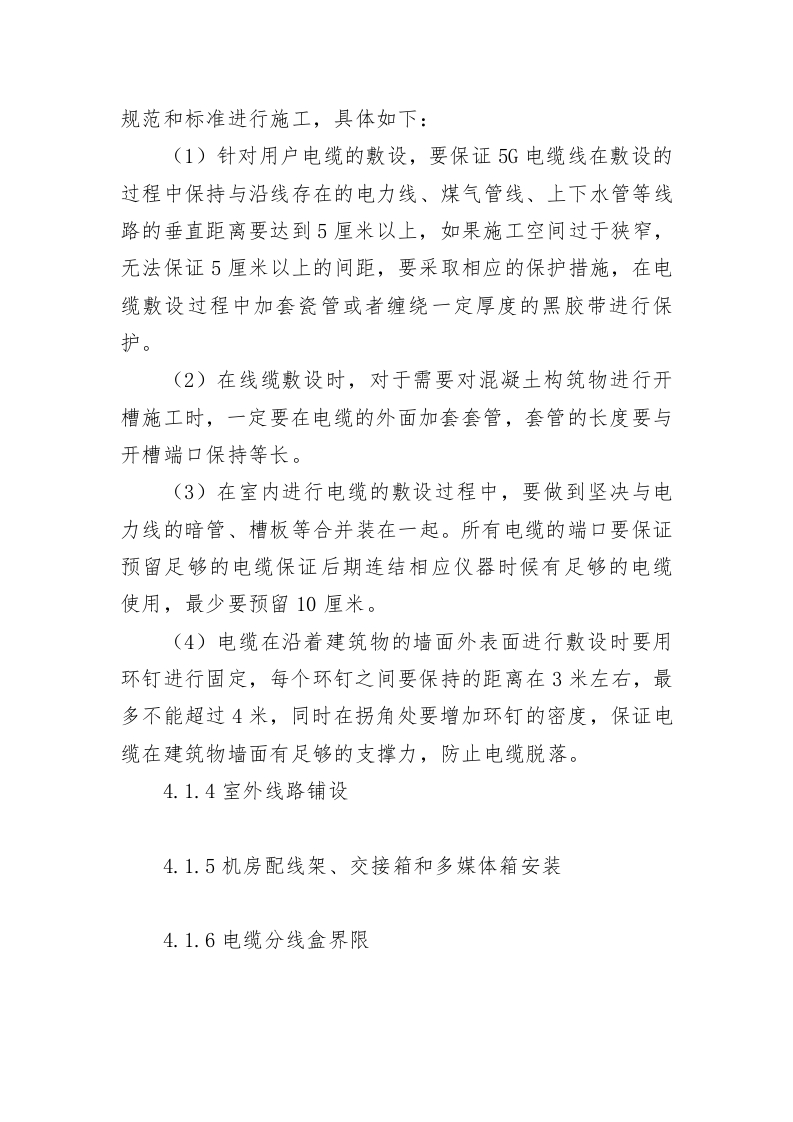

5G通讯工程的施工组织设计第一章工程概况1、工程名称：5G通讯工程2、工程建设地点：A省B市SH市某村村委会门口空地3、工程建设单位：中国移动通信集团A省有限公司SH分公司4、工程设计单位：中国移动通信集团C设计院有限公司5、工程建设内容：本工程是在A省B市SH市某村村委会门口空地建设一个高布D-ZRH基站，具体内容是将BBU安装于B市SH市某村村委会门口中的高布机房，配置为S1/1/1。所有设备地线直接介入总地线排，新增BBU需要先接机框保护地，新增机框接地线需要接如总地排。本工程建设中，需要引入380V三相外市电，引入电缆为不小于4*25mm的截面的铜芯电力电缆，基站电表容量为100A,基站开展容量为100A/3P,业主侧开关为100A/3P。在建设过程中，原有的基础设施可以直接使用，基站的外部构筑物已经建成，电源系统可以直接使用原有的LTE基站的电源系统，目前该电源系统已经建有1架中兴ZXⅫU68型-48V整流器架，而且也已经配置了6台60A/-48V电源模块、1组200Ah/-48V理士蓄电池组，双层双列卧式摆放；新增无线设备功耗为4900W,新增的所有设备的地线单独接入机房地线排，接地线与设备即接地排时必须家装铜接地端子，并进行压接固劳。第二章具体需求与分布本工程是一个5G通信设备的基站的安装工程，施工地点集中在一个地方，位于一间现有的LTE基站的建筑物内，根据现有设计和业主要求，在具体的施工中主要工程建设需求主要包括两个部分，一部分是缆线敷设工程，一部分是设备安装工作。3.1缆线敷设工程需求与分布在缆线敷设工程中，主要设计的施工内容是两部分，一部分是缆线的敷设，另一部分是天馈线系统的安装和加固，具体的工程量具体见表2-1.表2-1缆线敷设工程需求与分布统计表序号名称规格单位工程量备注15GAAU(9A9611S26)880*450*145mm,.40KG副32室外光缆2芯米1503AAU电源线2x10平方毫米米1507线缆加固卡子个144AAU电源接地线及5套加周卡子96PVC管米2007波纹管米2108室外AAU接地线米2009P1500(交直转)个510P1500电源线米15011P1500接地线米2001225G光模块块513GPS天线副314GPS馈线米12015LTE上跳线米15016P3000台217P3000接地线米16018米19米20米21米22第三章施工组织设计依据本章在具体施工中严格执行国家关于通信工程项目施工的有关标准、规范，确保项目施工质量得到足够保证，在具体施工中参照的依据如下：(1)《智能建筑设计标准》GB/T50314-2006(2)《通信局（站）防雷与接地工程验收规范》GB51120-2015(3)《通信线路工程设计规范》GB51158-2015(4)《民用建筑电气设计规范》JGJ16-2008(5)《本地网通信线路工程验收规范》YD5051-97(6)《综合布线系统工程设计规范》GB/T50311-2007(7)《综合布线系统工程验收规范》GB/T50312-2007第四章施工组织设计4.1施工方案本工程项目在具体施工中严格执行相关技术规范和施工标准，在实际的操作和具体的施工中严格执行《通信工程标准化作业》中的具体标准和要求，按照相关规范和标准的要求进行具体的施工组织，并对相关的施工工作进行具体的安排和实施。在施工的具体过程中，为了确保项目实施中准确到位、技术符合相关规范，施工的项目内容严格执行业主意图和设计图纸要求，在每一项施工的过程中都会与业主和设计方对相关的施工内容进行对接，与业主方和设计方明确具体的施工内容、施工工艺要求和具体的质量标准。针对本工程项目的施工内容，施工过程具体分为四个阶段，具体包括：施工准备阶段、施工阶段、调试阶段和竣工验收阶段，具体阶段是：(1)施工准备阶段：施工方会与设计单位、业主以及监理单位在施工前进行图纸会审，并进行技术交底。施工方会与设计方就施工图纸进行具体的交涉，对施工图纸进行全面的了解，并对施工过程会出现的相关问题和疑问及时向业主和设计单位以及监理单位提出，并尽早进行解决；对施工现场进行实地查看，对现有场地进行全面熟悉掌握，确定整个项目实施中的具体点位，分析整个工程在施工中存在的问题和难度，及时调整具体的施工工艺；根据现有的相关内容和施工图纸和资料，结合前期准备工作，编制施工组织设计，确保施工过程中整个施工工作有序合理。(2)在施工阶段：对工程施工中所需的设备、电缆、配线等不减进行严格的检查，并严格按照相关标准进行清点和抽查，确保施工所需设备和资料符合相关标准；施工所需要的缆线、器材全部按照施工工艺要求，全部准备到位，确保施工中不会因为器材不足导致工期进度缓慢；对整个施工过程进行全程记录，做好各项材料、施工工艺、施工器材等
