直流电机控制系统设计

---

文档主要内容

文档类型：学术论文（毕业设计/课程设计）
适用人群：电子工程、自动化、机电一体化专业学生，从事直流电机控制系统开发的工程师，以及对单片机应用和PID控制算法感兴趣的技术人员。

文档核心内容：

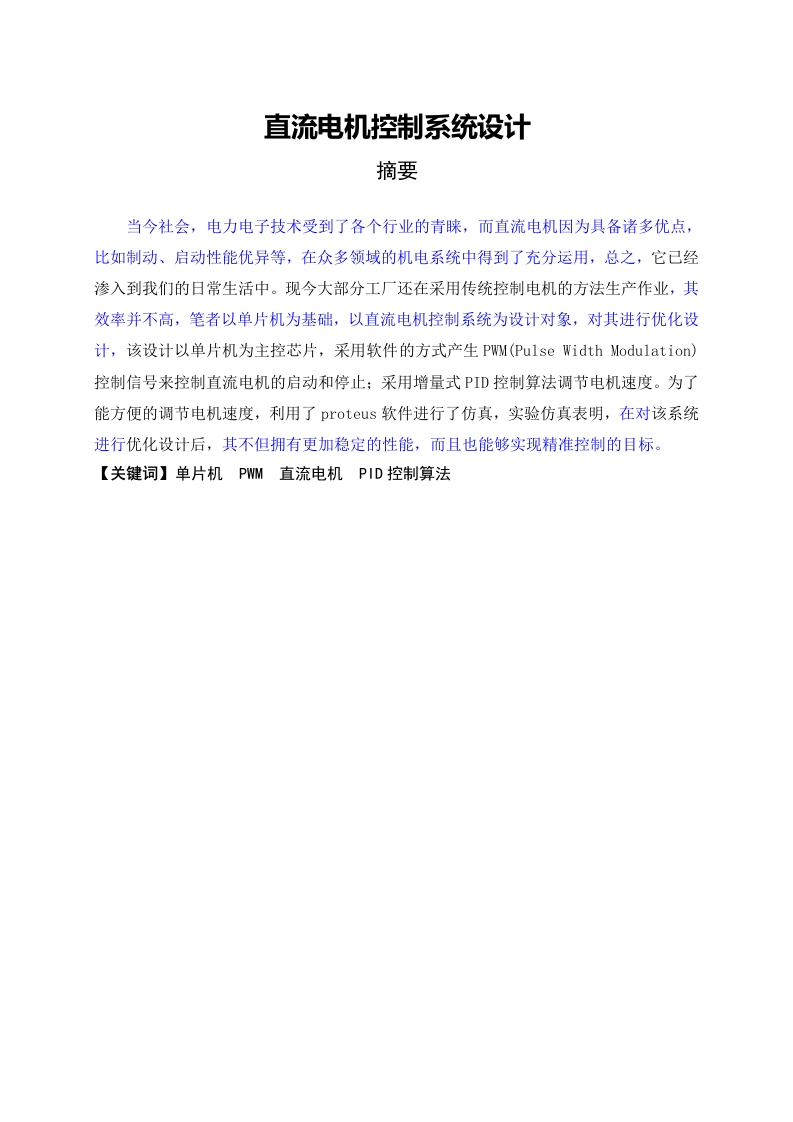

该文档以AT89C51单片机为核心，设计了一套直流电机控制系统。系统采用软件生成PWM信号控制电机启停，并引入增量式PID控制算法实现速度调节。硬件部分包括时钟电路、复位电路、信号输入电路和H桥单极式功率放大电路；软件部分采用模块化编程，并通过Proteus软件进行仿真验证。仿真结果表明，优化后的系统性能稳定，能够实现精准的速度控制。

可解决的实际问题：
传统工厂中直流电机控制多采用效率较低的手动或继电器方式，该设计提供了一种基于单片机的数字化控制方案，可解决电机启动/停止控制不灵活、速度调节精度低、系统稳定性差等问题。同时，通过仿真验证降低了实物开发风险，适用于教学演示和小型工业控制场景。

正文内容：
直流电机因具备优异的制动和启动性能，在机电系统中得到广泛应用。然而，许多工厂仍沿用传统控制方法，导致生产效率不高。该设计以单片机为基础，对直流电机控制系统进行优化，主控芯片选用AT89C51，通过软件方式产生PWM信号来控制电机的启动与停止，并采用增量式PID控制算法调节电机速度。为了便于调试，利用Proteus软件进行了仿真实验，结果表明优化后的系统不仅性能更稳定，而且能够实现精准控制。

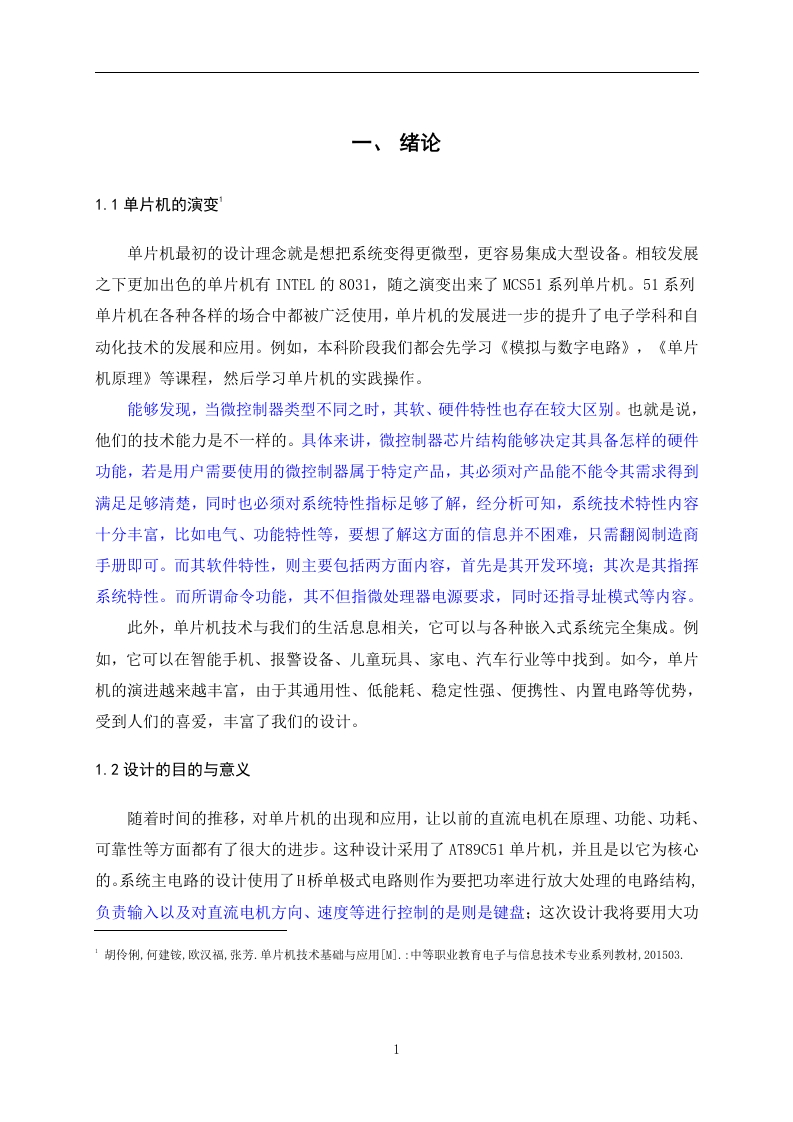

单片机技术经历了从INTEL 8031到MCS51系列的演变，51系列单片机因其通用性、低能耗、稳定性强和便携性等优势，被广泛应用于智能手机、报警设备、儿童玩具、家电和汽车行业。不同微控制器的软硬件特性存在差异，硬件功能由芯片结构决定，软件特性则包括开发环境和指令系统。该设计选用的AT89C51属于51系列，具备成熟的开发资源和丰富的应用案例。

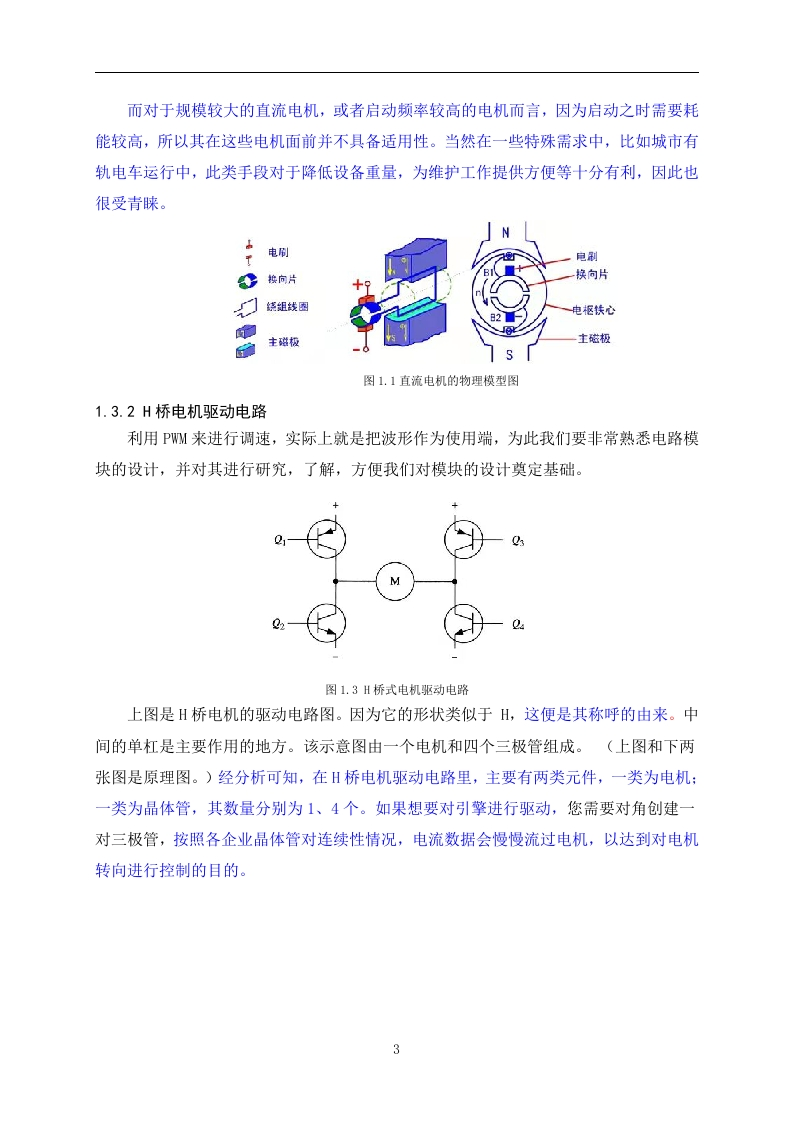

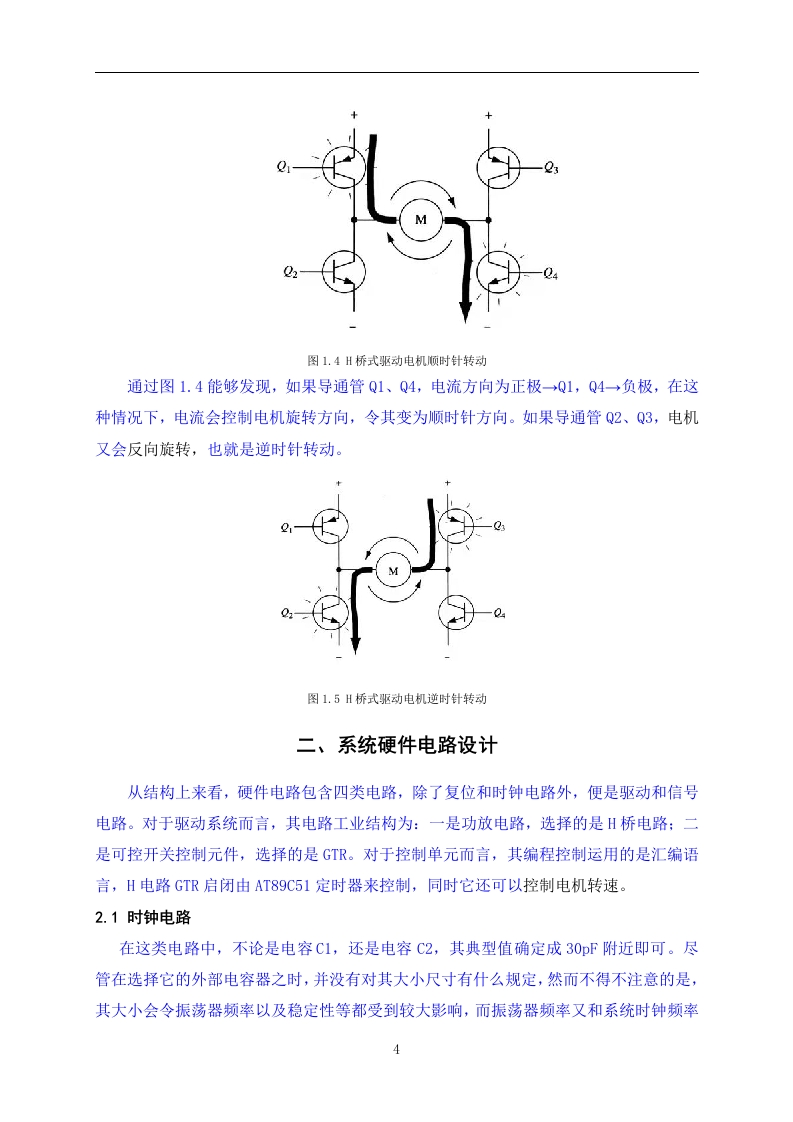

系统硬件电路设计包含时钟电路、复位电路、信号输入电路和电机PWM驱动模块。其中，驱动模块采用H桥单极式电路，负责将控制信号进行功率放大，以驱动直流电机。键盘作为输入设备，用于控制电机的方向与速度。软件设计部分，程序框架采用模块化结构，编程实现PWM生成和增量式PID算法。系统调试阶段包括实物组装和仿真分析，仿真结果验证了控制策略的有效性。

该设计的意义在于将单片机与直流电机控制相结合，提升了系统的数字化水平和控制精度。通过PID算法的引入，电机速度调节更加平滑，响应速度更快。同时，Proteus仿真降低了硬件调试成本，为后续实物开发提供了可靠依据。文档还提供了完整的程序清单和硬件原理图，便于读者复现和二次开发。

结论与建议：
该研究通过AT89C51单片机、PWM控制技术和增量式PID算法，成功设计了一套性能稳定的直流电机控制系统。仿真实验表明，优化后的系统能够实现精准的速度控制，且运行稳定性显著提升。建议后续研究可进一步引入无线通信模块或传感器反馈，实现远程监控和闭环自适应调节。对于初学者，建议先通过Proteus仿真熟悉系统逻辑，再逐步进行实物搭建。

文档评价：
该文档结构完整，从绪论到硬件设计、软件设计、调试分析均有详细阐述，逻辑清晰。核心内容聚焦于单片机与直流电机控制的结合，实用性强，尤其适合作为课程设计或毕业设计的参考模板。不足之处在于未提供具体的PID参数整定过程，但整体技术路线具有较高的可复制性。

使用建议：
读者可依据文档中的硬件原理图和程序清单，直接搭建实验电路或进行仿真。建议重点关注增量式PID算法的实现代码和H桥驱动电路的设计，这两部分是系统性能的关键。若需应用于实际工业场景，需根据电机功率和负载特性调整驱动电路参数。
