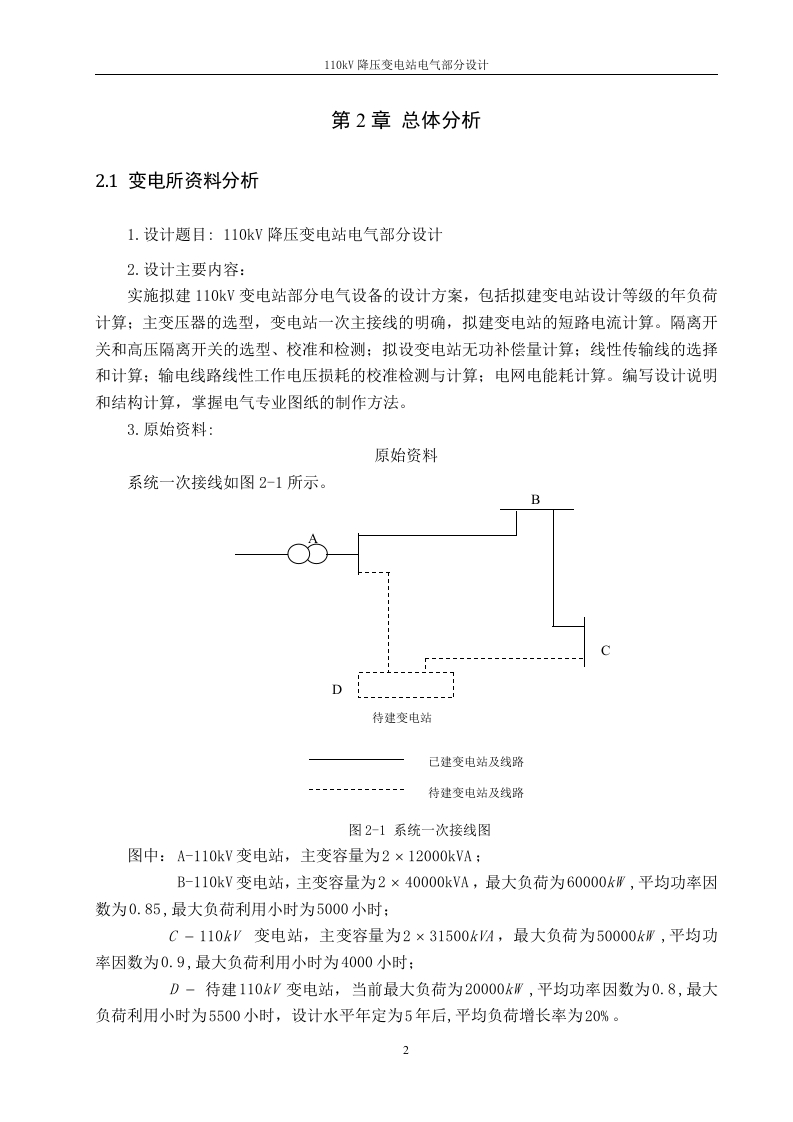

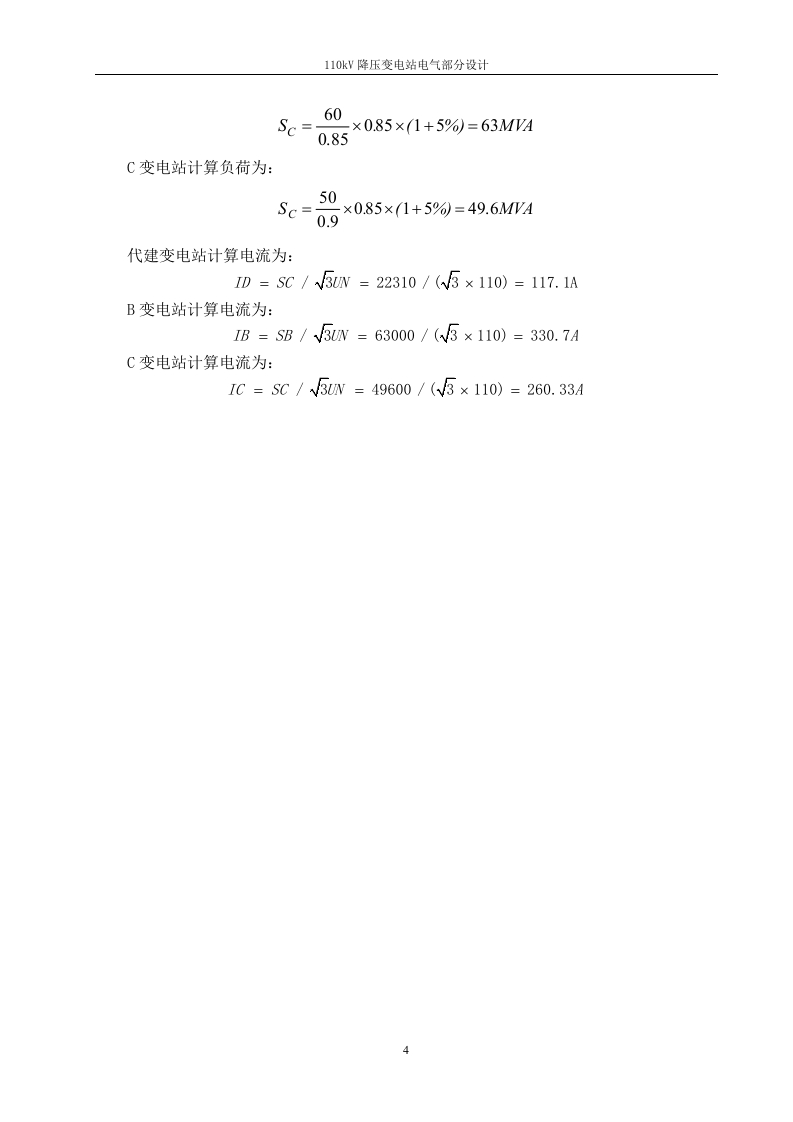

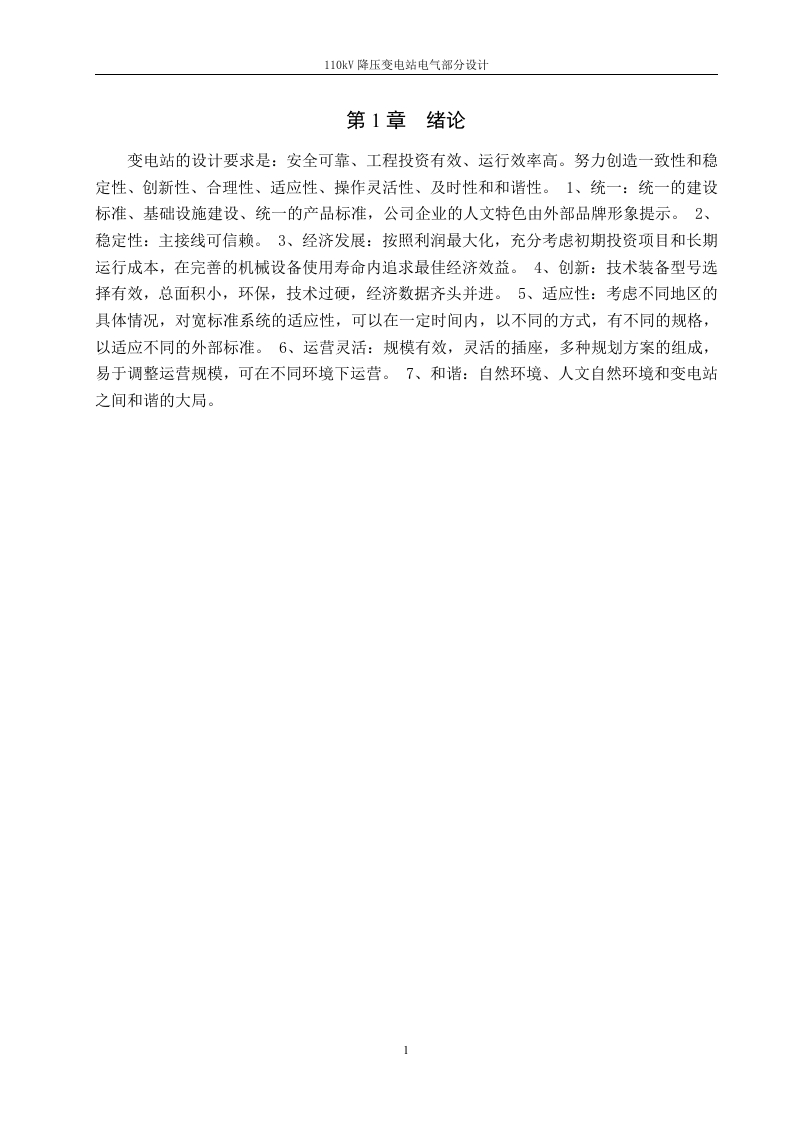

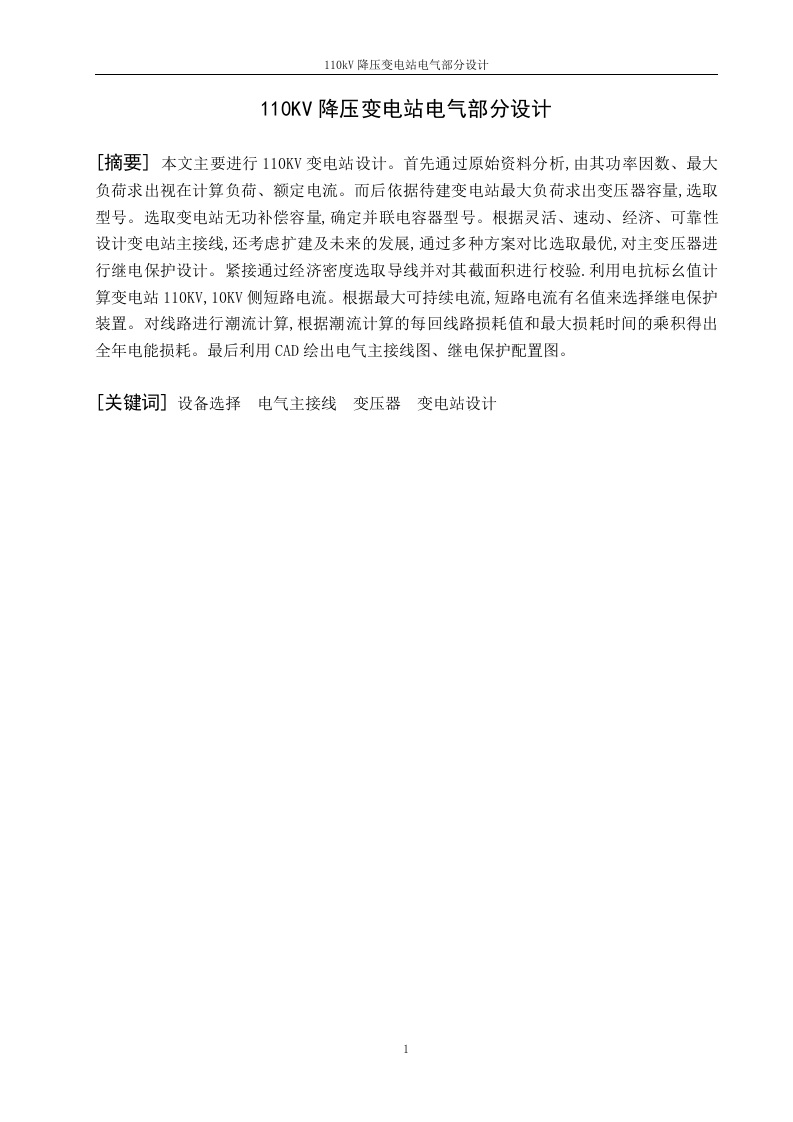

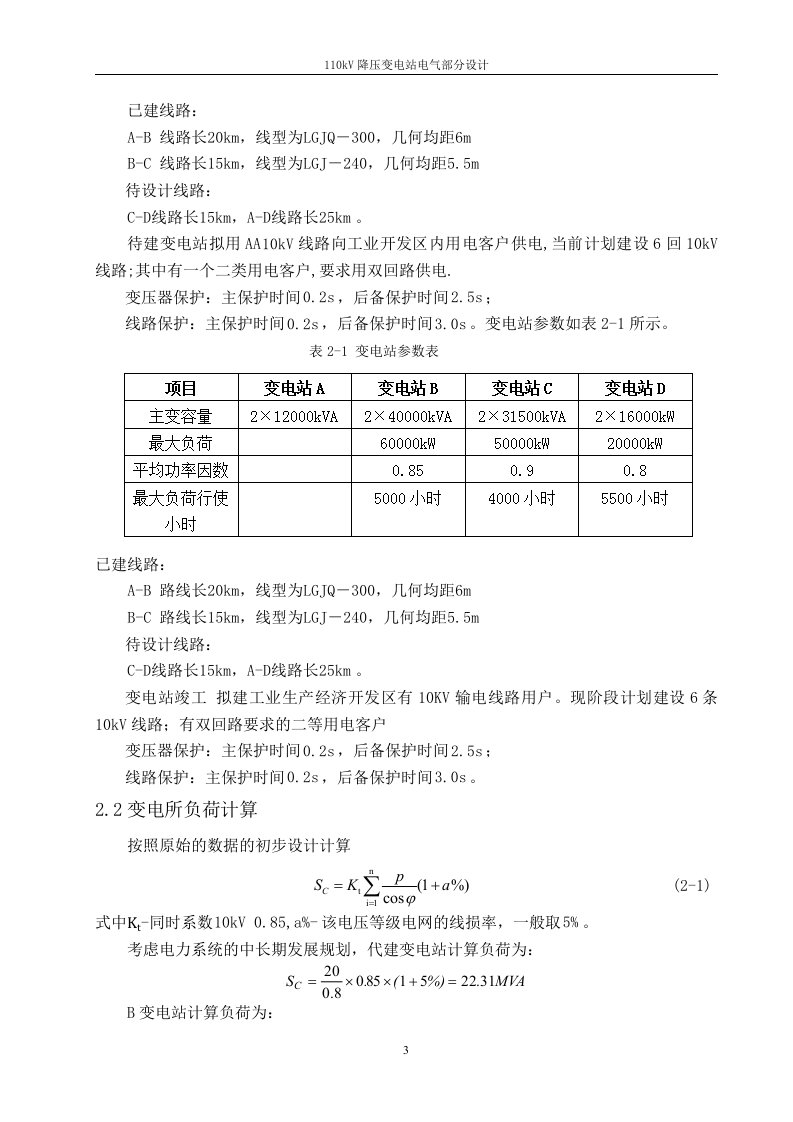

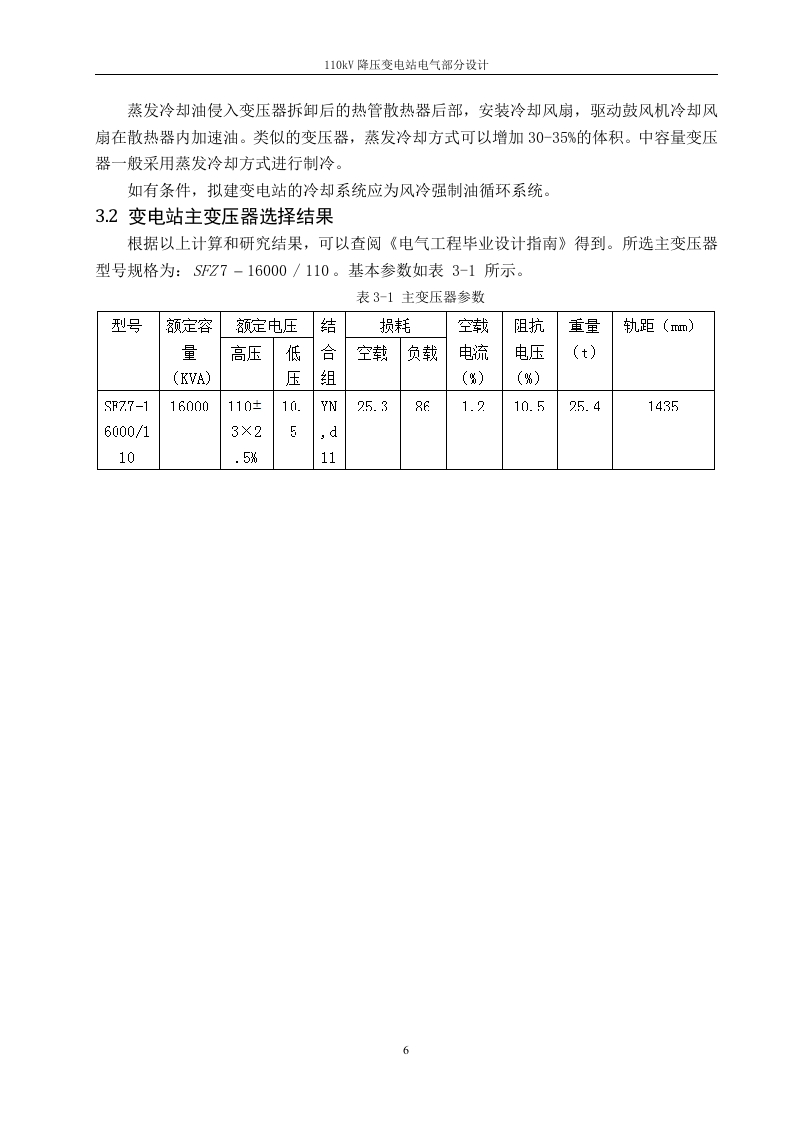

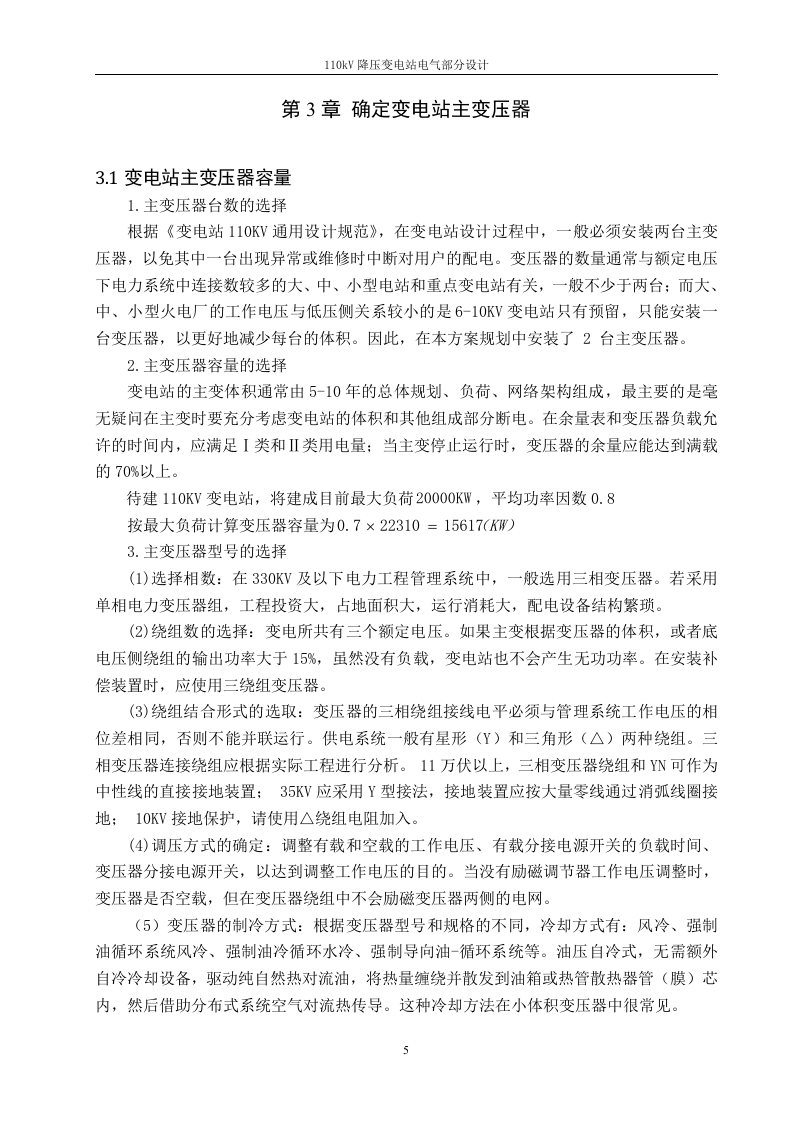

110kv降压变电站电气部分设计110KV降压变电站电气部分设计[摘要]本文主要进行110KV变电站设计。首先通过原始资料分析,由其功率因数、最大负荷求出视在计算负荷、额定电流。而后依据待建变电站最大负荷求出变压器容量,选取型号。选取变电站无功补偿容量,确定并联电容器型号。根据灵活、速动、经济、可靠性设计变电站主接线,还考虑扩建及未来的发展,通过多种方案对比选取最优,对主变压器进行继电保护设计。紧接通过经济密度选取导线并对其截面积进行校验.利用电抗标幺值计算变电站110KV,10KV侧短路电流。根据最大可持续电流,短路电流有名值来选择继电保护装置。对线路进行潮流计算,根据潮流计算的每回线路损耗值和最大损耗时间的乘积得出全年电能损耗。最后利用CAD绘出电气主接线图、继电保护配置图。[关键词]设备选择电气主接线变压器变电站设计110kW降压变电站电气部分设计目录第1章绪论..…第2章总体分析.....……22.1变电所资料分析.22.2变电所负荷计算....3第3章确定变电站主变压器...….53.1变电站主变压器容量53.2变电站主变压器选择结果o第5章短路电流计算...7第6章主接线设计.....106.1主接线方案的比较.....106.2主接线方案的确定及继电保护配置..12第7章继电保护配置147.2避雷器选择18结论…19致谢语..20参考文献..21附录...110kV降压变电站电气部分设计第1章绪论变电站的设计要求是:安全可靠、工程投资有效、运行效率高。努力创造一致性和稳定性、创新性、合理性、适应性、操作灵活性、及时性和和谐性。1、统一:统一的建设标准、基础设施建设、统一的产品标准,公司企业的人文特色由外部品牌形象提示。2、稳定性:主接线可信赖。3、经济发展:按照利润最大化,充分考虑初期投资项目和长期运行成本,在完善的机械设备使用寿命内追求最佳经济效益。4、创新:技术装备型号选择有效,总面积小,环保,技术过硬,经济数据齐头并进。5、适应性:考虑不同地区的具体情况,对宽标准系统的适应性,可以在一定时间内,以不同的方式,有不同的规格,以适应不同的外部标准。6、运营灵活:规模有效,灵活的插座,多种规划方案的组成,易于调整运营规模,可在不同环境下运营。7、和谐:自然环境、人文自然环境和变电站之间和谐的大局。110kW降压变电站电气部分设计第2章总体分析2.1变电所资料分析1.设计题目:110kV降压变电站电气部分设计2.设计主要内容:实施拟建110V变电站部分电气设备的设计方案,包括拟建变电站设计等级的年负荷计算;主变压器的选型,变电站一次主接线的明确,拟建变电站的短路电流计算。隔离开关和高压隔离开关的选型、校准和检测:拟设变电站无功补偿量计算:线性传输线的选择和计算:输电线路线性工作电压损耗的校准检测与计算:电网电能耗计算。编写设计说明和结构计算,掌握电气专业图纸的制作方法。3.原始资料:原始资料系统一次接线如图2-1所示。待建变电站已建变电站及线路待建变电站及线路图2-1系统一次接线图图中:A-110kV变电站,主变容量为2×12000kVA:B-110kV变电站,主变容量为2×40000kVA,最大负荷为60000kW,平均功率因数为0.85,最大负荷利用小时为5000小时:C-110kV变电站,主变容量为2×31500kA,最大负荷为50000kW,平均功率因数为0.9,最大负荷利用小时为4000小时:D一待建110kV变电站,当前最大负荷为20000kW,平均功率因数为0.8,最大负荷利用小时为5500小时,设计水平年定为5年后,平均负荷增长率为20%。2
