110KV降压变电所电气设计

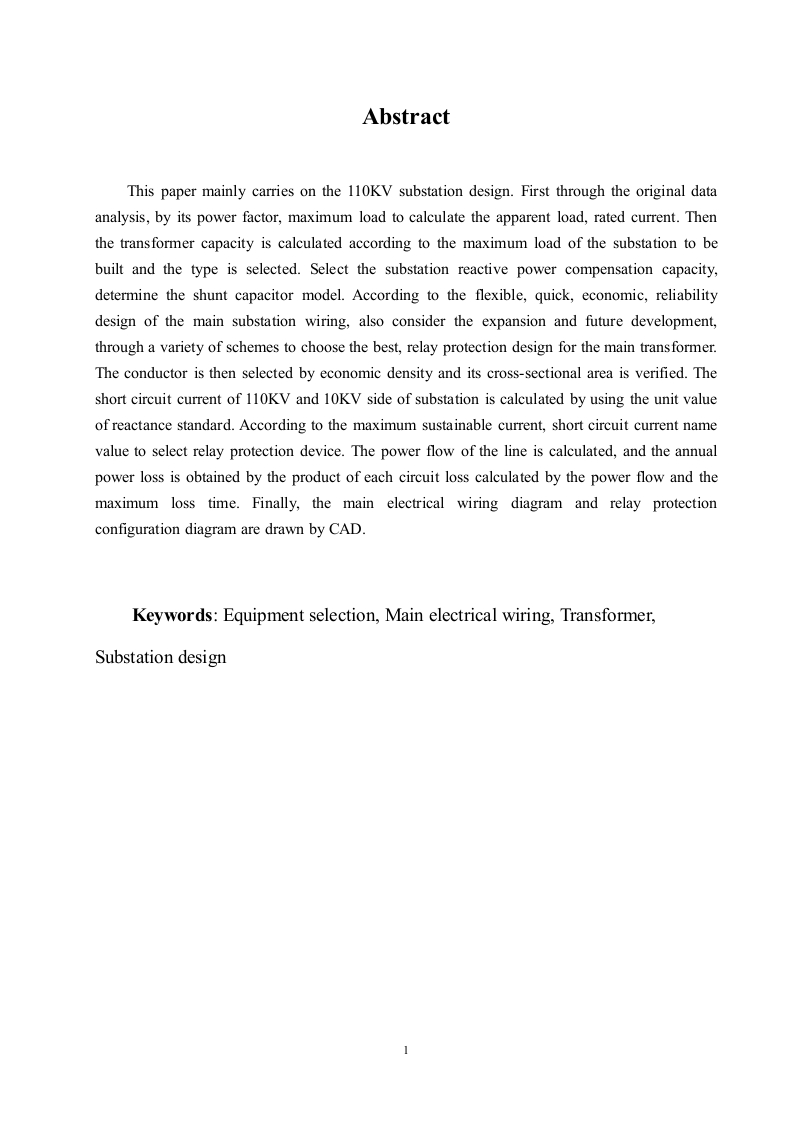

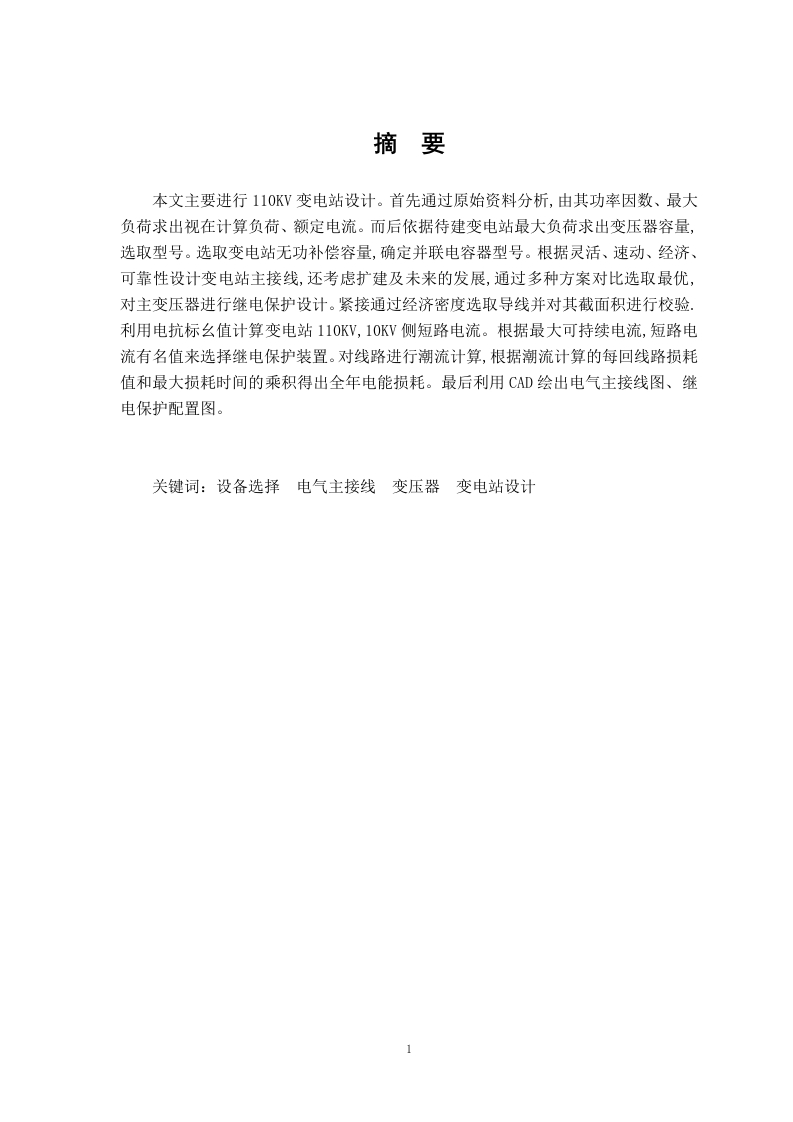

摘要本文主要进行110KV变电站设计。首先通过原始资料分析，由其功率因数、最大负荷求出视在计算负荷、额定电流。而后依据待建变电站最大负荷求出变压器容量，选取型号。选取变电站无功补偿容量，确定并联电容器型号。根据灵活、速动、经济、可靠性设计变电站主接线，还考虑扩建及未来的发展，通过多种方案对比选取最优，对主变压器进行继电保护设计。紧接通过经济密度选取导线并对其截面积进行校验利用电抗标么值计算变电站110KV,10KV侧短路电流。根据最大可持续电流，短路电流有名值来选择继电保护装置。对线路进行潮流计算，根据潮流计算的每回线路损耗值和最大损耗时间的乘积得出全年电能损耗。最后利用CD绘出电气主接线图、继电保护配置图。关键词：设备选择电气主接线变压器变电站设计AbstractThis paper mainly carries on the 110KV substation design.First through the original dataanalysis,by its power factor,maximum load to calculate the apparent load,rated current.Thenthe transformer capacity is calculated according to the maximum load of the substation to bebuilt and the type is selected.Select the substation reactive power compensation capacity,determine the shunt capacitor model.According to the flexible,quick,economic,reliabilitydesign of the main substation wiring,also consider the expansion and future development,through a variety of schemes to choose the best,relay protection design for the main transformer.The conductor is then selected by economic density and its cross-sectional area is verified.Theshort circuit current of 110KV and 10KV side of substation is calculated by using the unit valueof reactance standard.According to the maximum sustainable current,short circuit current namevalue to select relay protection device.The power flow of the line is calculated,and the annualpower loss is obtained by the product of each circuit loss calculated by the power flow and themaximum loss time.Finally,the main electrical wiring diagram and relay protectionconfiguration diagram are drawn by CAD.Keywords:Equipment selection,Main electrical wiring,Transformer,Substation design1目录第一章绪论第二章总体分析22.1变电所资料分析…22.2变电所负荷计算.4第三章确定变电站主变压器…3.1变电站主变压器容量53.2变电站主变压器选择结果6第四章短路电流计算.7第五章主接线设计，.115.1主接线方案的比较.ll5.2主接线方案的确定及继电保护配置13第六章电器设备的选择15第七章继电保护配置15第八章避雷器选择23结论24致谢25参考文献。26附录…271第一章绪论电力是人类的重要动力，为了有效的利用和利用电力，需要进行科学、合理的设计，以保证系统的安全性、稳定性、可靠性，以减少投资、节省能源、增加经济效益。变电所是电力配电网的重要组成部分，它直接关系到电网的整体安全与稳定，同时也是电网与用户之间的一个重要纽带，具有转换、分配电能的功能。主接线是发电厂变电站的主要电气部件，主接线的制定将影响到整个变电站的电器设备选择、设备布置、保护及自动装置的选择，从而影响到整个变电站的安全、可靠、经济的运行。随着计算机技术的迅速发展，微机技术在国内外的应用日益广泛，其主要功能包括：控制、保护、测量、中央信号、故障录波等。传统的控制、保护装置逐渐被微机控制技术所取代，采用了自动控制、微机和网络通讯技术，通过对计算机进行功能的重组和优化，由计算机构成的软件、硬件设备取代人工，通过远程控制终端实现对站内设备的遥调、遥信、遥测、遥控即四遥功能。这为变电所的无人值班奠定了基础。变电站、所综合自动化、无人值班是目前电力系统调度自动化的热点，目前已在城市、农网建设中得到了广泛应用。变电站的设计要求是：安全可靠、工程投资有效、运行效率高。努力创造一致性和稳定性、创新性、合理性、适应性、操作灵活性、及时性和和谐性。1、统一：统一的建设标准、基础设施建设、统一的产品标准，公司企业的人文特色由外部品牌形象提示。2、稳定性：主接线可信赖。3、经济发展：按照利润最大化，充分考虑初期投资项目和长期运行成本，在完善的机械设备使用寿命内追求最佳经济效益。4、创新：技术装备型号选择有效，总面积小，环保，技术过硬，经济数据齐头并进。5、适应性：考虑不同地区的具体情况，对宽标准系统的适应性，可以在一定时间内，以不同的方式，有不同的规格，以适应不同的外部标准。6、运营灵活：规模有效，灵活的插座，多种规划方案的组成，易于调整运营规模，可在不同环境下运营。7、和谐：自然环境、人文自然环境和变电站之间和谐的大局。1
