零件的三维建模，零件图纸的分析（开题）

　　文档类型：学术论文（开题报告）
　　适用人群：机械设计、机器人工程、自动化专业学生及研究人员，从事工业机器人结构设计与仿真的工程师

　　文档核心内容：
　　该文档围绕机器底座（机器人基座）的零件三维建模与图纸分析展开，系统阐述了利用UG NX 8.0进行参数化建模、运动副设置及运动学/动力学仿真的完整流程。文档从社会生产自动化需求出发，论证了多自由度机械臂的必要性，并对比了UG与ADAMS软件在虚拟仿真中的应用。核心内容包括：机器底座运动方案分析、三维模型构建、运动副参数计算与选取、零部件参数化建模方法总结，以及基于仿真的设计方案优劣评估。

　　可解决的实际问题：
　　1. 帮助设计者掌握机器底座从零件建模到运动仿真的完整技术路线。
　　2. 提供UG NX参数化建模的具体操作方法和运动副参数选取依据。
　　3. 通过仿真结果预判机器人底座的运动性能与动力学特性，减少实物试制成本。
　　4. 为开题阶段的研究方向、技术路线和软件选型提供参考案例。

　　正文内容：

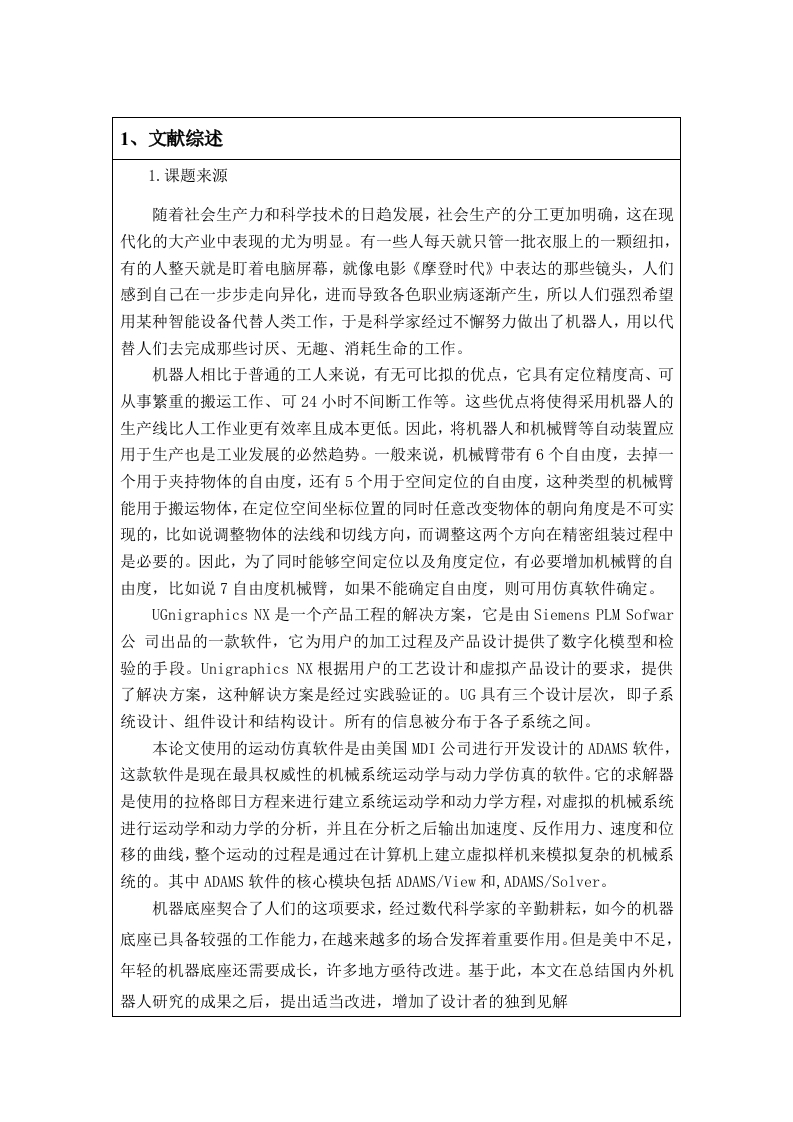

　　随着社会生产力发展，工业自动化对机器人定位精度、连续作业能力提出更高要求。传统六自由度机械臂虽能完成空间定位，却无法同时调整物体法线与切线方向，难以满足精密组装需求。因此，增加自由度至七轴成为必然趋势，而仿真软件（如UG NX、ADAMS）成为验证设计方案的关键工具。UG NX由Siemens PLM Software开发，提供从产品设计到加工仿真的完整数字化解决方案，其运动仿真模块可建立虚拟样机并输出位移、速度、加速度及反作用力曲线。ADAMS则基于拉格朗日方程求解系统动力学方程，广泛应用于复杂机械系统仿真。

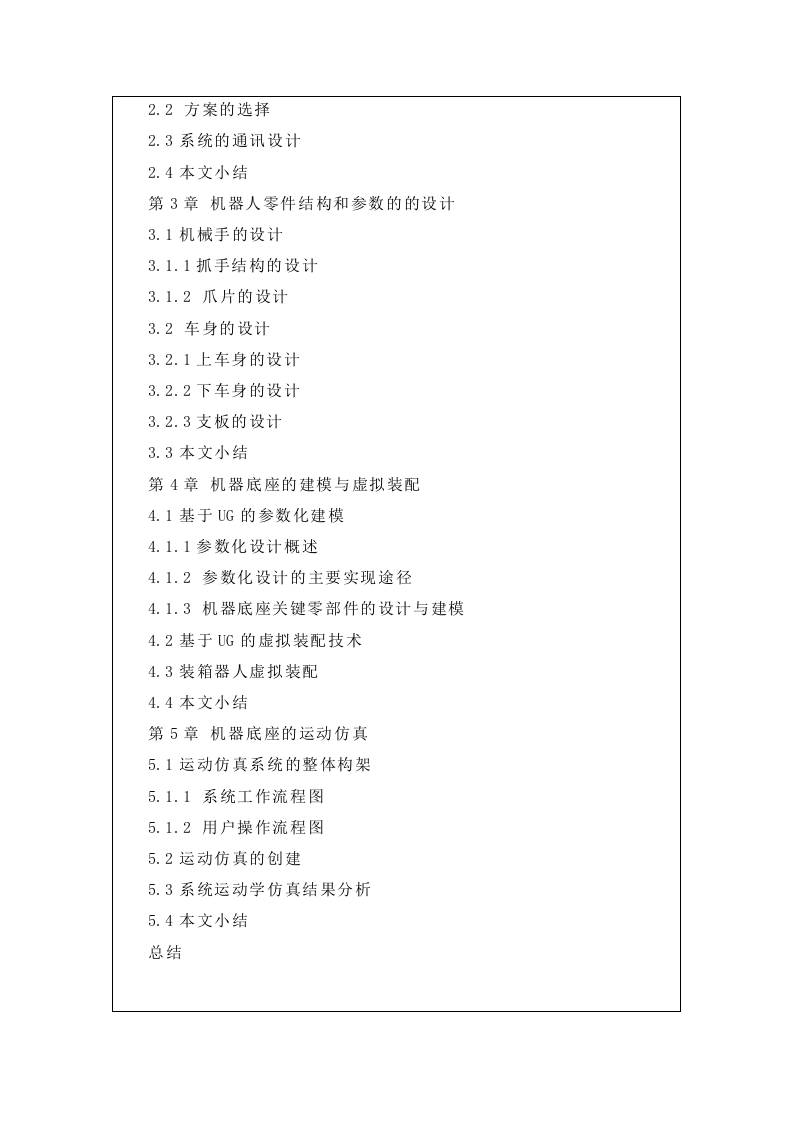

　　机器底座作为机器人承载与定位的核心部件，其结构设计直接影响整机性能。本文在总结国内外机器人研究成果基础上，提出改进方案，并利用UG NX 8.0完成底座的三维建模与运动仿真。具体内容包括：分析底座运动方案与实现方法，使用UG构建机器人三维模型；设置所有运动副位置，计算并选取合适参数；对全部零部件进行参数化建模，并总结建模方法；最后进行运动学与动力学仿真，评估设计优劣。

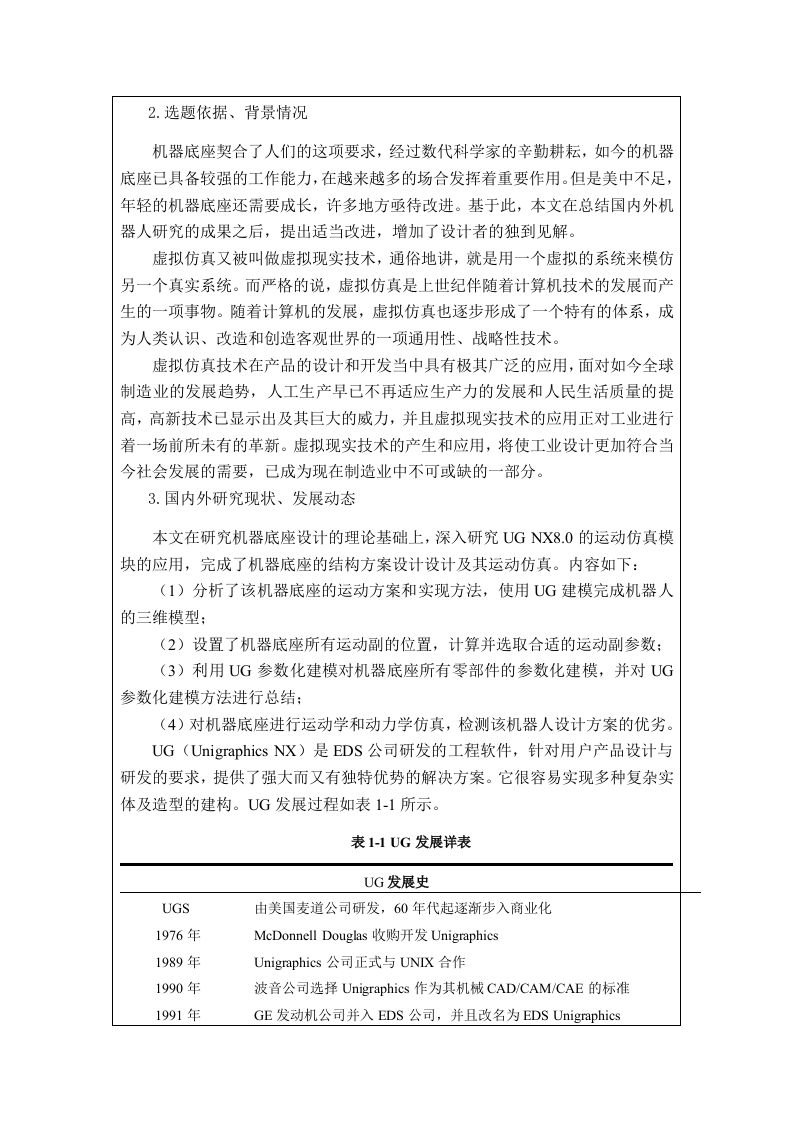

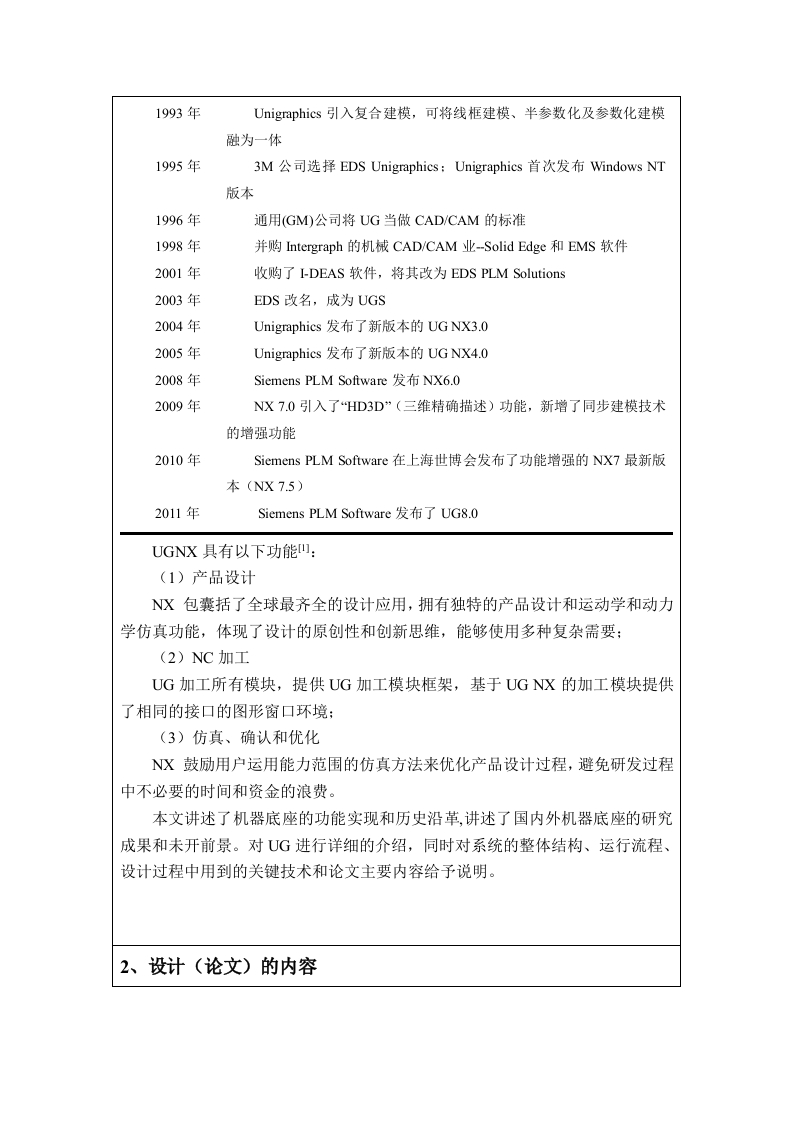

　　UG NX的发展历程始于20世纪60年代美国麦道公司，历经多次并购与版本迭代，至2011年发布NX 8.0。其功能涵盖产品设计、NC加工、仿真确认三大领域，支持复合建模（线框、半参数化、参数化融合），并引入“HD3D”三维精确描述与同步建模技术。ADAMS软件的核心模块包括ADAMS/View（前处理）与ADAMS/Solver（求解器），可对虚拟机械系统进行运动学与动力学分析，输出关键性能曲线。

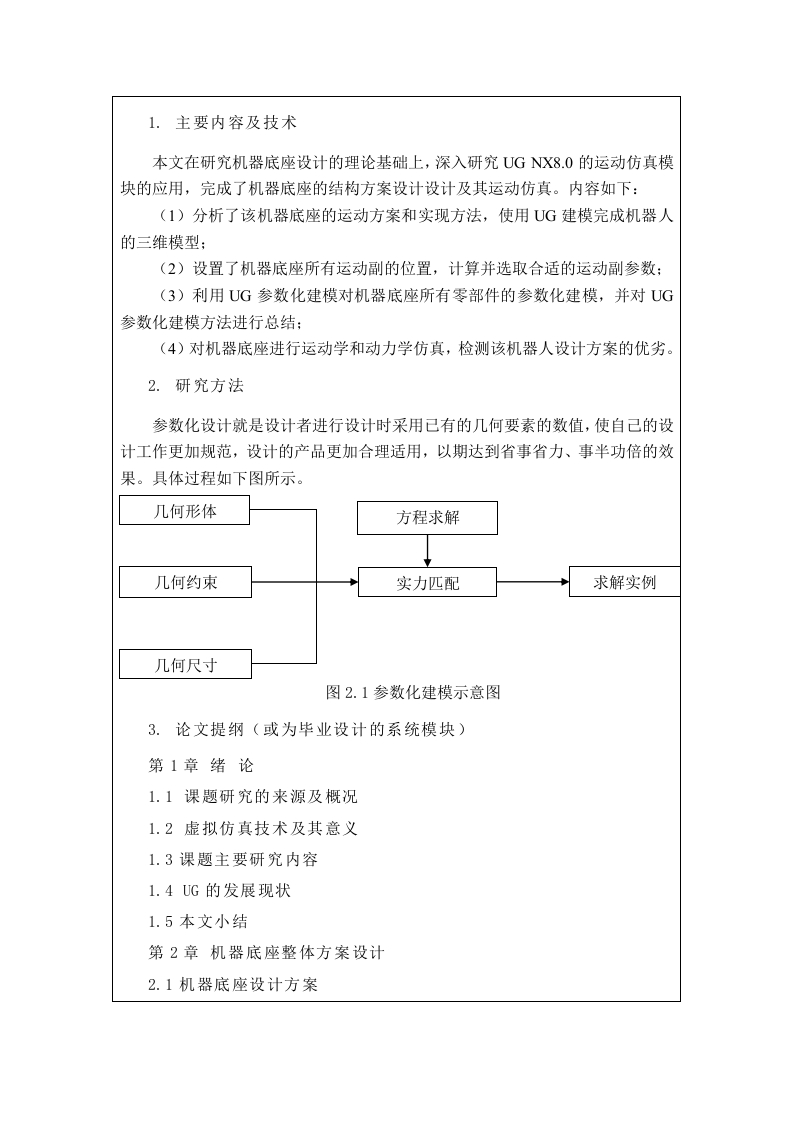

　　参数化设计是本文的核心方法之一。设计者提取零件几何约束与尺寸关系，建立参数驱动模型，便于后续修改与优化。通过UG NX的参数化建模，可快速调整底座各零部件尺寸，适应不同工况需求。运动副参数的选取则依据实际载荷与运动范围，确保仿真结果真实可靠。

　　结论与建议：
　　该研究通过UG NX 8.0实现了机器底座从零件建模到运动仿真的完整闭环，验证了七自由度机械臂底座方案的可行性。关键结论：参数化建模可显著提升设计迭代效率；运动副参数需结合动力学仿真反复校核；UG与ADAMS联合仿真能有效预测底座运动性能。建议后续研究进一步优化底座结构轻量化设计，并引入有限元分析验证强度。

　　文档评价：
　　文档结构清晰，从课题背景、技术路线到具体实现层层递进，对UG NX参数化建模与运动仿真流程的阐述具有较强实操指导性。但原文中部分内容（如机器底座“年轻”“亟待改进”等表述）略显主观，且未提供具体仿真数据或图表，建议读者结合自身项目补充定量分析。

　　使用建议：
　　适用于机械设计类开题报告撰写，可直接参考其技术框架与软件选型逻辑。读者可重点借鉴UG NX参数化建模方法及运动副参数计算思路，但需根据实际机器人型号调整模型细节。建议配合ADAMS仿真教程同步学习，以提升动力学分析能力。
