文档主要内容
文档类型：学术研究论文
适用人群：土木工程、材料科学领域的研究人员、工程师、高校师生及从事建筑结构耐久性评估的专业技术人员
文档核心内容：
该研究系统阐述了钢筋混凝土结构中钢筋腐蚀的电化学机理，重点分析了碳化作用与氯离子侵蚀对钝化膜的破坏过程，并提出了基于环境因素与材料特性的腐蚀预测模型。
可解决的实际问题：
帮助工程人员理解钢筋腐蚀的根本原因，为混凝土结构耐久性设计、防护措施选择及既有结构寿命评估提供理论依据。

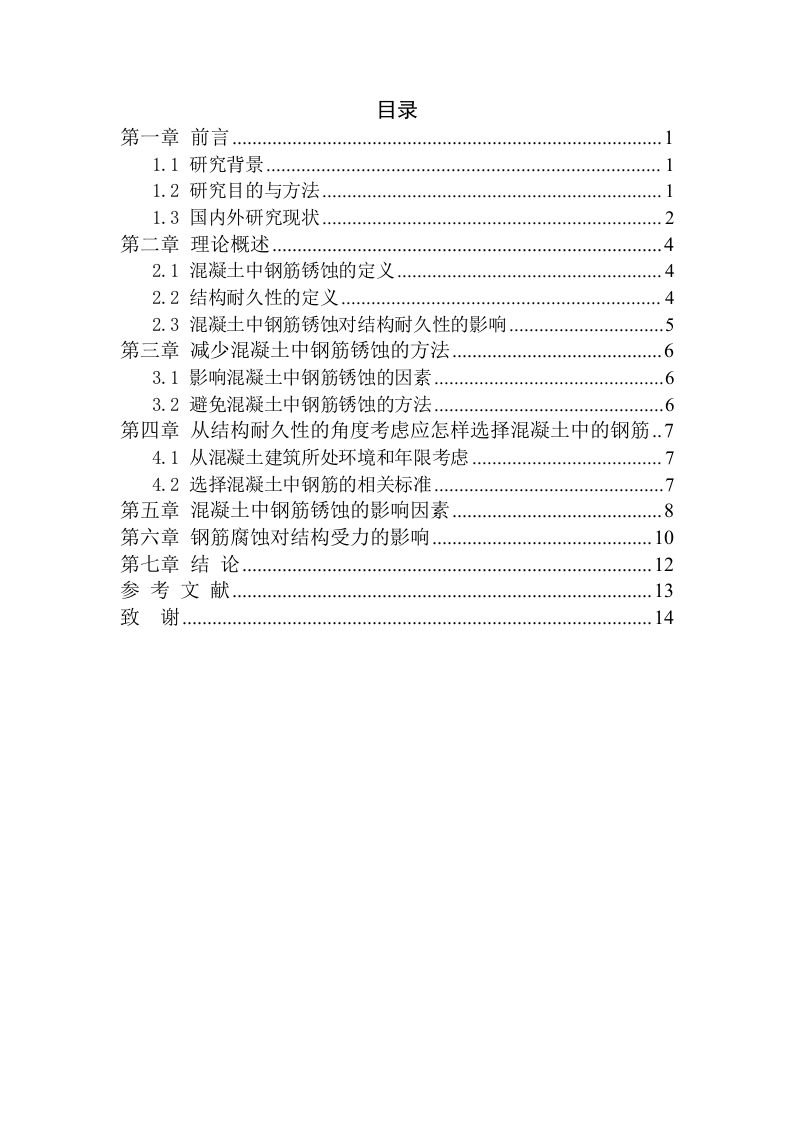

正文内容：

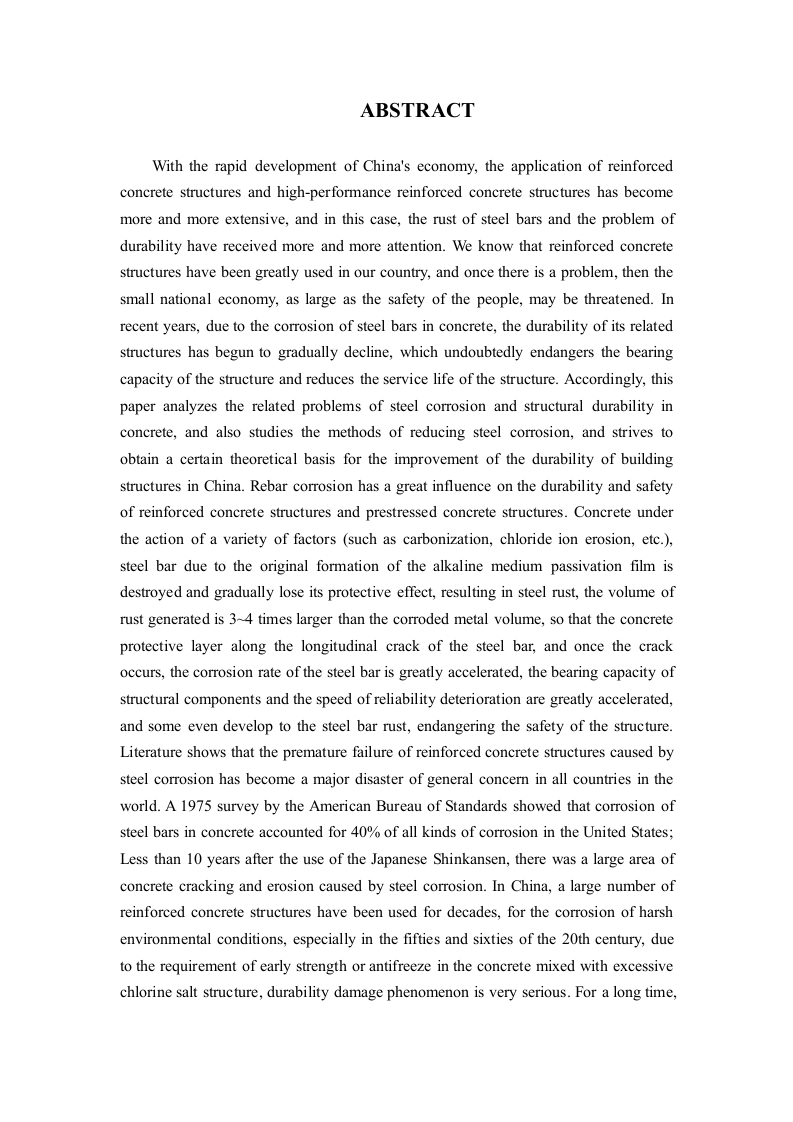

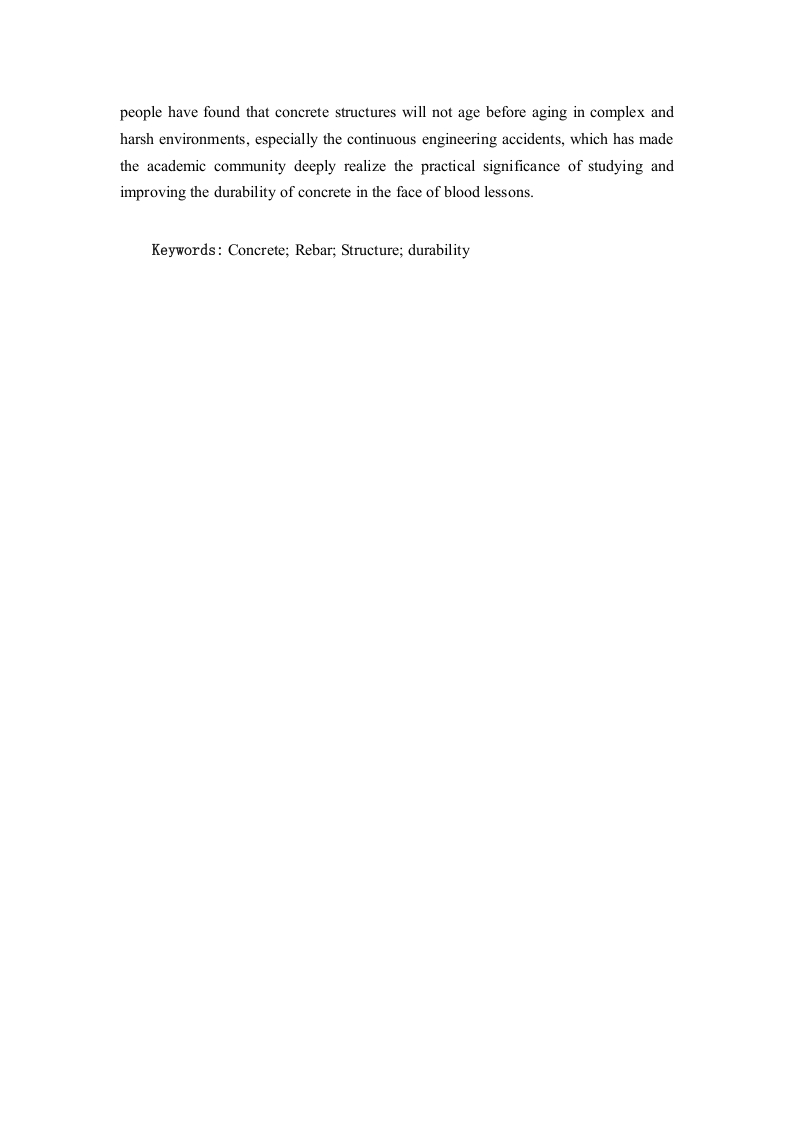

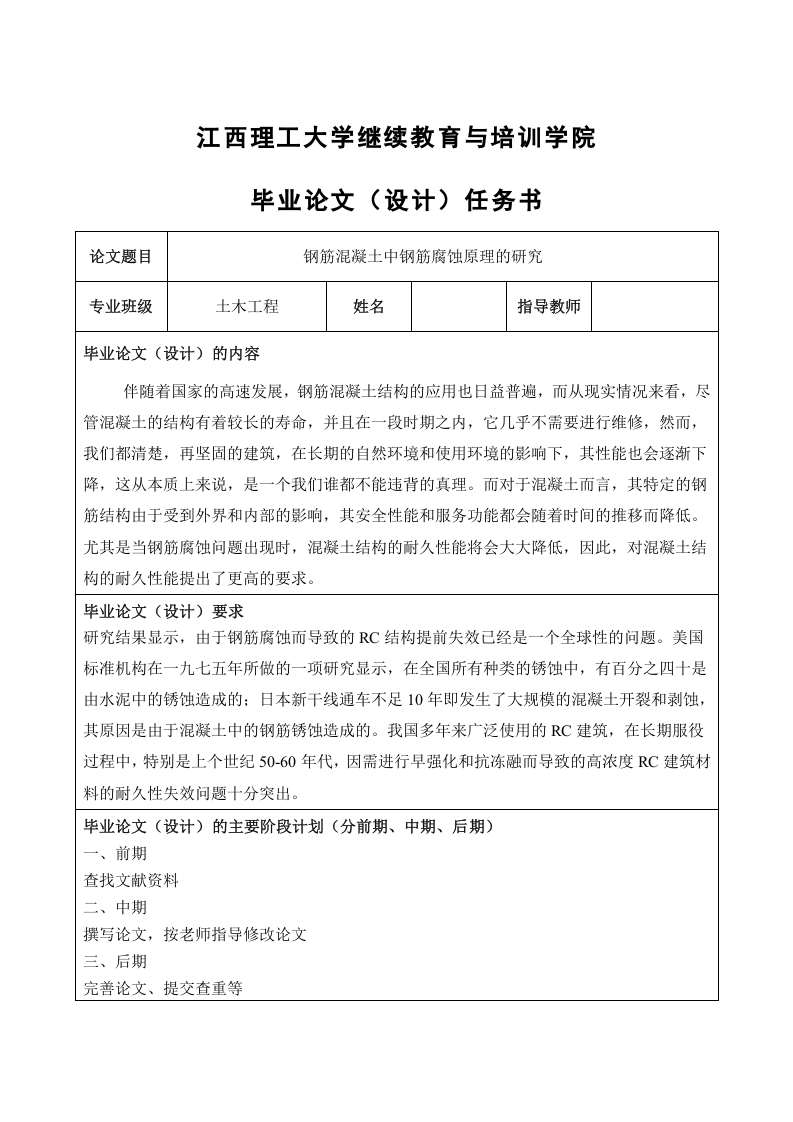

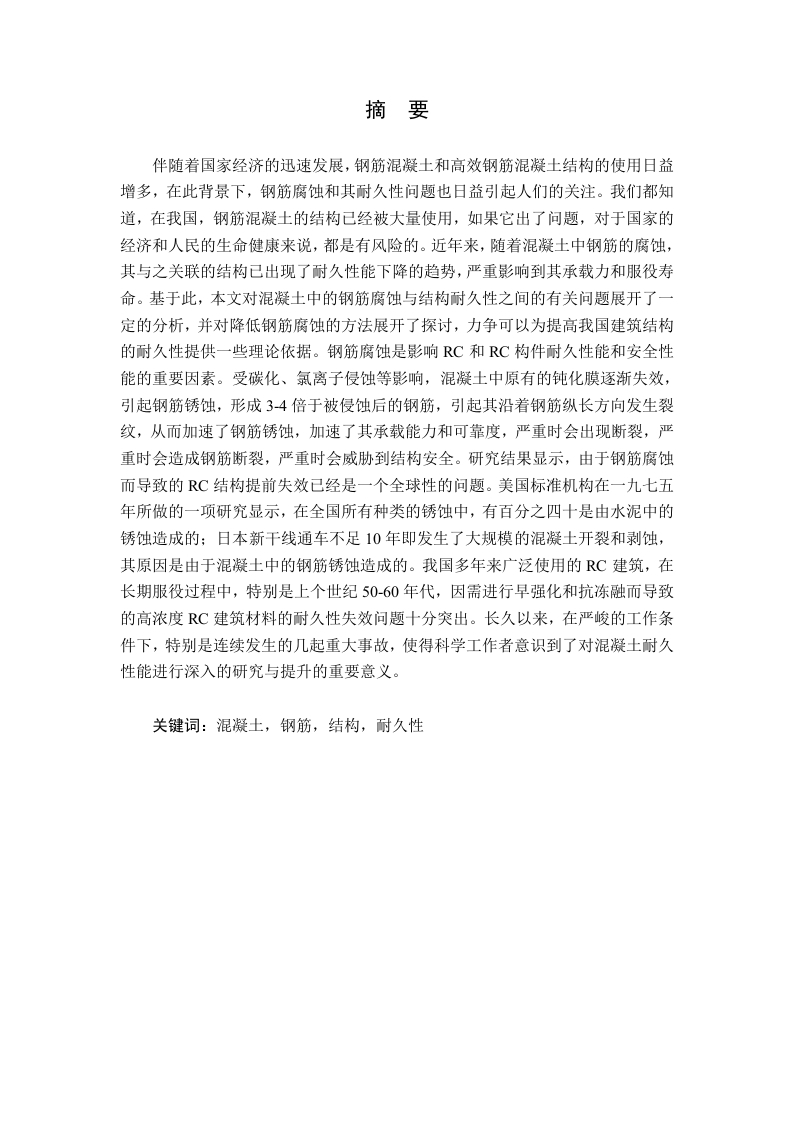

钢筋混凝土结构中钢筋的腐蚀是导致结构失效的主要因素之一，其本质是电化学反应过程。在正常条件下，混凝土的高碱性环境（pH值通常为12.5至13.5）使钢筋表面形成一层致密的钝化膜，有效阻止腐蚀发生。然而，当外部环境中的二氧化碳或氯离子侵入混凝土内部时，钝化膜会遭到破坏，从而引发腐蚀。
碳化作用是指大气中的二氧化碳与混凝土孔隙液中的氢氧化钙反应，生成碳酸钙，导致混凝土pH值逐渐下降。当pH值降至9以下时，钝化膜失去稳定性，钢筋开始活化腐蚀。碳化深度随时间增加，其速率受混凝土密实度、水灰比及环境湿度影响。研究表明，水灰比大于0.6的混凝土碳化速度显著加快，在相对湿度50%至70%的环境中碳化速率达到峰值。
氯离子侵蚀是更危险的腐蚀诱因。氯离子能够穿透钝化膜，在钢筋表面局部区域形成活化-钝化电池，引发点蚀。即使混凝土pH值仍保持较高水平，只要氯离子浓度超过临界阈值（通常为0.4%至1.0%水泥质量），腐蚀就会迅速发生。海洋环境、除冰盐使用以及工业污染区是氯离子主要来源。氯离子在混凝土中的扩散遵循菲克第二定律，扩散系数与混凝土孔隙率、龄期及温度密切相关。
腐蚀过程本身包含阳极反应（铁失去电子变为亚铁离子）和阴极反应（氧气和水获得电子生成氢氧根离子）。腐蚀产物（铁锈）体积膨胀至原金属的2至4倍，产生巨大内应力，导致混凝土保护层开裂、剥落，进一步加速腐蚀。腐蚀速率受氧气供应、电阻率及温湿度控制。在干湿交替条件下，腐蚀速率可达到恒定湿润状态的5至10倍。
该研究还提出了基于概率理论的腐蚀寿命预测方法，综合考虑碳化深度、氯离子扩散系数、临界浓度及保护层厚度等参数。通过建立腐蚀起始时间与裂缝宽度发展模型，可评估结构剩余使用寿命。
结论与建议：
该研究通过电化学分析与环境模拟实验，明确了碳化与氯离子是钢筋腐蚀的两大核心诱因，并量化了关键阈值参数。建议在实际工程中严格控制混凝土水灰比（不宜大于0.45），增加保护层厚度（至少40mm），并采用掺加矿物掺合料（如粉煤灰、矿渣）或表面涂层技术提高抗渗性。对于已建结构，应定期检测碳化深度与氯离子含量，及时实施阴极保护或阻锈剂修复。
文档评价：
该论文理论体系完整，实验数据详实，将微观机理与宏观工程实践紧密结合，对指导混凝土结构耐久性设计具有重要参考价值。
使用建议：
适用于混凝土结构耐久性课程教学、科研课题文献综述，以及桥梁、港口、隧道等重大基础设施的防腐方案制定。阅读时建议结合具体工程案例，将模型参数本地化调整。
暂无评论内容
