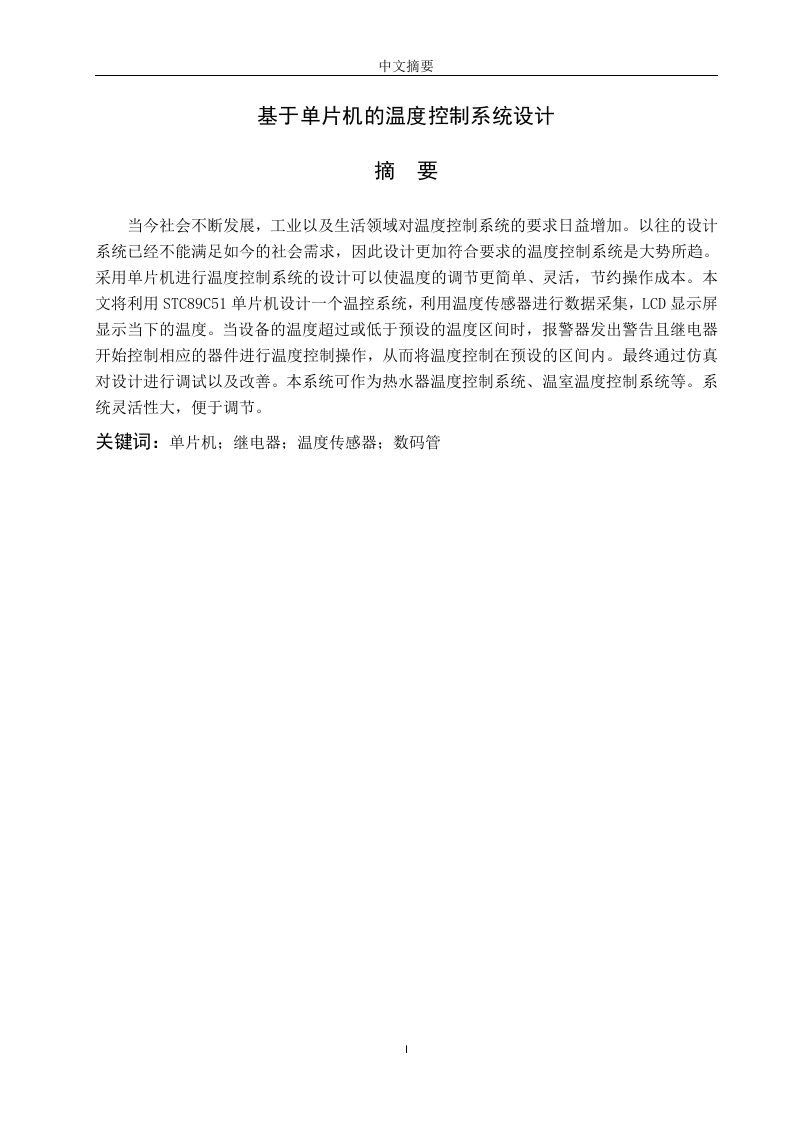

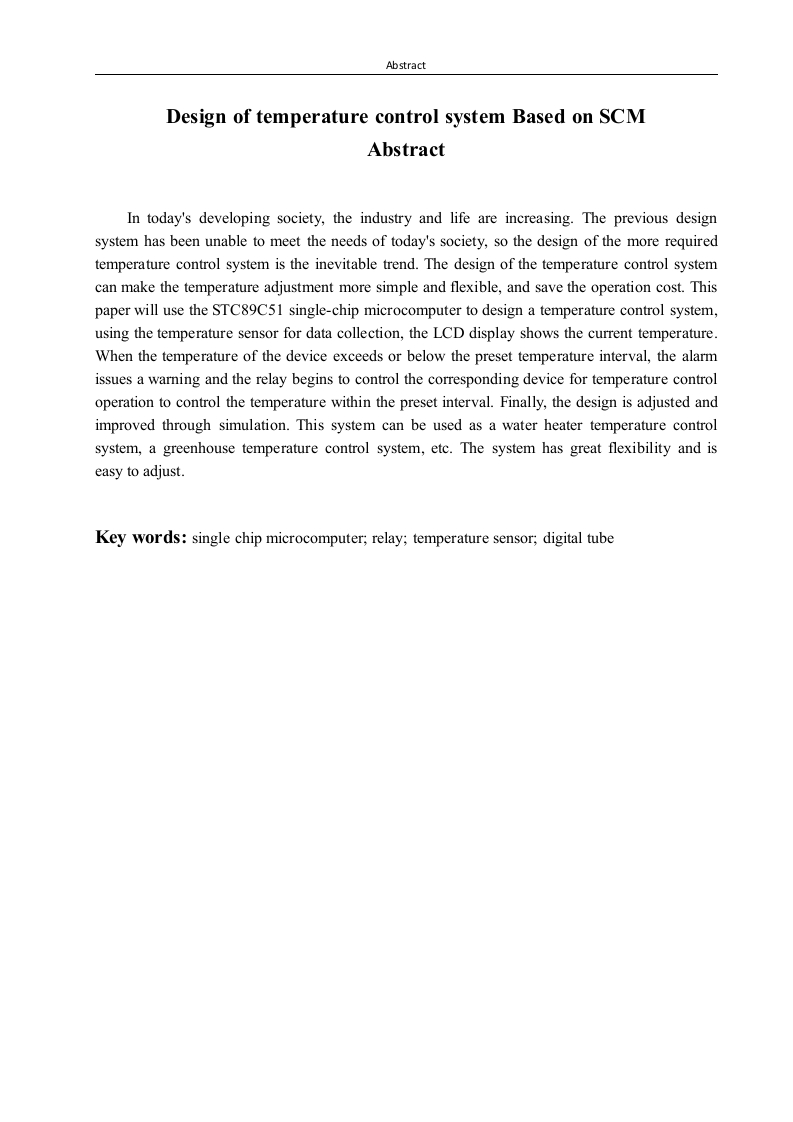

基于单片机的温度控制系统设计

　　文档类型：毕业设计论文／技术方案报告
　　适用人群：电子工程、自动化、物联网相关专业学生，嵌入式系统开发者，温度控制系统设计初学者

　　文档核心内容：
　　该文档详细阐述了基于单片机AT89C51的温度控制系统设计方案，重点围绕DS18B20数字温度传感器、LCD1602液晶显示器、继电器控制加热与散热模块、蜂鸣器报警电路以及按键交互模块展开。系统通过Proteus软件完成仿真验证，并提供了完整的硬件焊接与调试流程，覆盖从传感器数据采集到执行器控制的闭环逻辑。

　　可解决的实际问题：
　　帮助设计者掌握单片机温度控制系统的软硬件协同开发方法，解决温度实时监测、超限报警、自动加热与散热控制等实际工程问题，尤其适用于温室、孵化器、小型恒温箱等场景的温控需求。

　　正文内容：

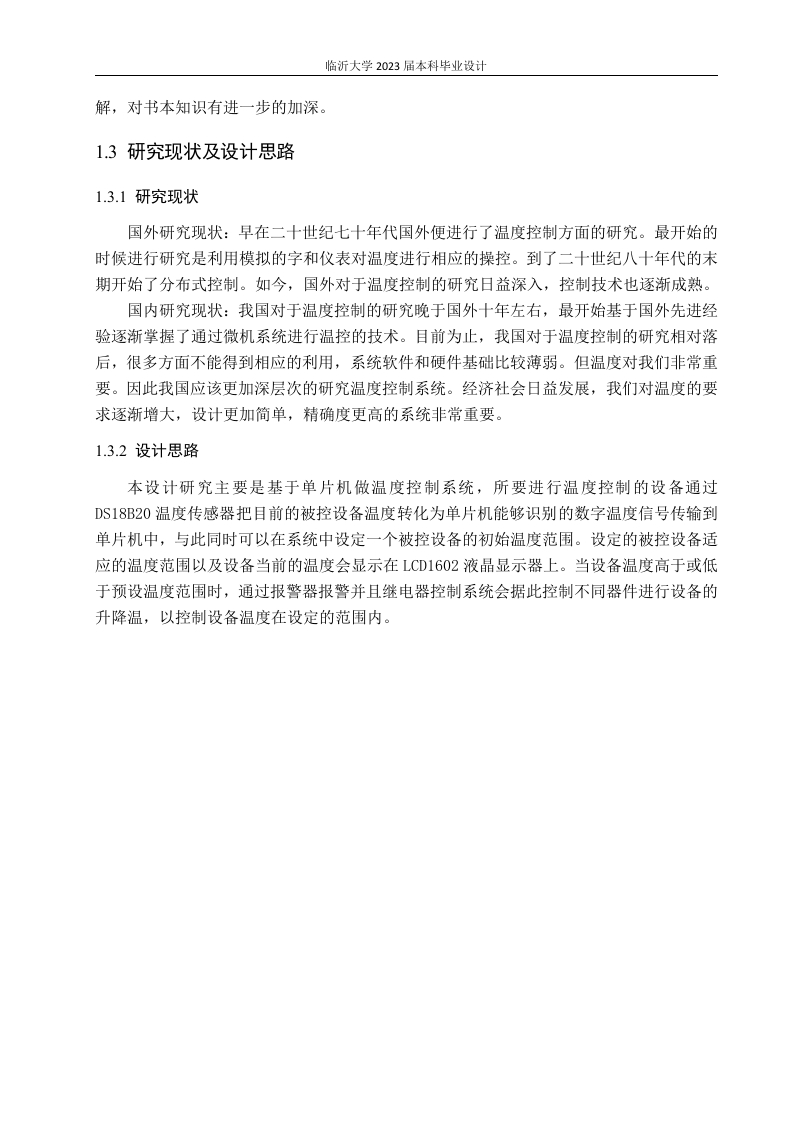

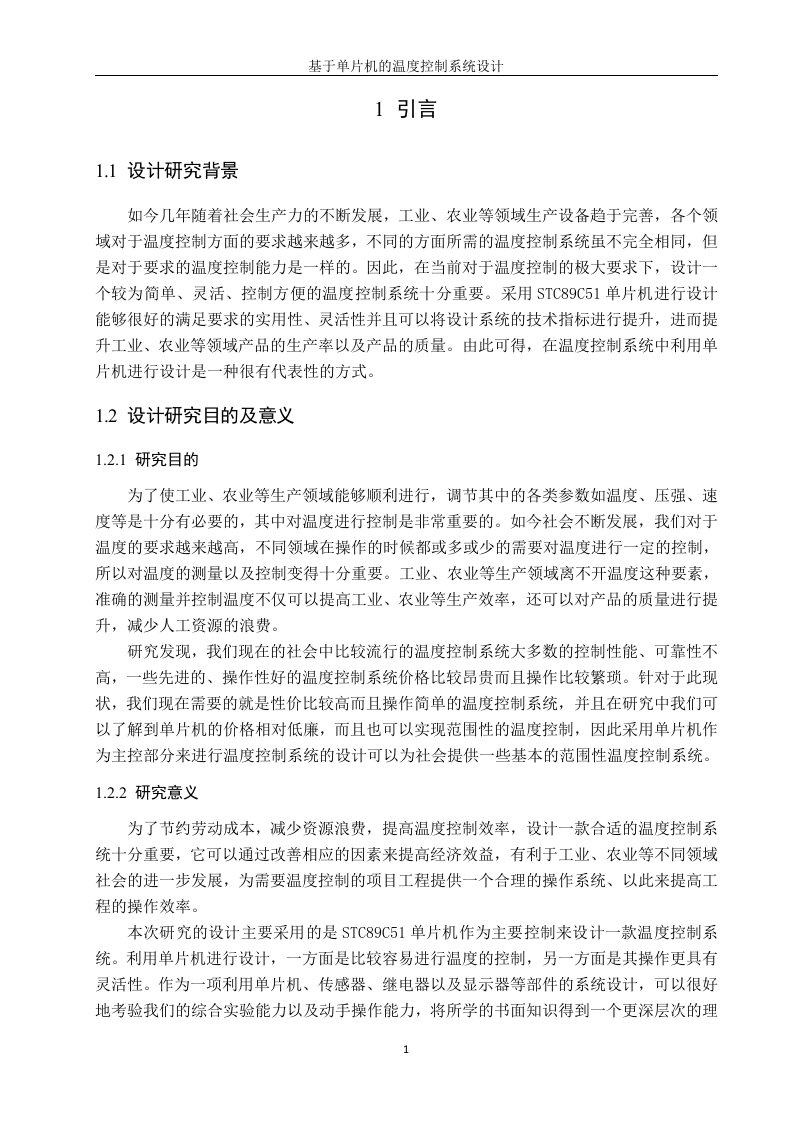

　　基于单片机的温度控制系统以AT89C51为核心控制器，采用DS18B20数字温度传感器实现高精度温度采集。DS18B20内部包含64位ROM、温度传感器、高速暂存器及配置寄存器，通过单总线协议与单片机通信，测温范围覆盖-55℃至+125℃，在-10℃至+85℃范围内精度可达±0.5℃。系统工作时，单片机按照初始化、ROM指令、功能指令的时序流程读取传感器数据，并将温度值转换为十进制数后显示在LCD1602液晶屏幕上。

　　温度控制部分由继电器驱动加热片和小风扇完成。当检测温度低于设定下限值时，单片机控制继电器闭合，加热片通电工作；当温度高于设定上限值时，继电器切换至风扇回路，启动散热。继电器控制电路采用三极管放大驱动，确保单片机I/O口能够可靠控制5V继电器线圈。仿真电路图中明确标注了继电器与加热片、风扇的电气连接关系，并预留了手动复位按键用于系统重启。

　　报警器部分采用有源蜂鸣器，当温度超出预设阈值范围时，单片机输出高电平驱动蜂鸣器发出间歇式警报。按键控制部分包含三个独立按键，分别用于设定温度上限值、下限值以及确认保存。按键电路采用上拉电阻设计，通过软件消抖处理确保按键响应稳定。系统整体Proteus仿真电路图集成了所有模块，并标注了元器件类型清单，包括AT89C51单片机、DS18B20传感器、LCD1602液晶屏、5V继电器、加热片模型、直流风扇模型、蜂鸣器、按键、晶振、电容电阻等。

　　软件设计部分采用模块化编程思路，主程序流程包括系统初始化、温度读取、显示刷新、按键扫描、阈值比较与执行器控制。DS18B20驱动程序严格遵循单总线时序，包含复位脉冲、存在脉冲检测、跳过ROM、温度转换启动、读取暂存器等步骤。LCD1602驱动采用4位数据线模式，通过RS、RW、EN引脚控制指令与数据写入。报警器程序在温度越限时输出1kHz方波驱动蜂鸣器，继电器控制程序根据比较结果设置P1.0引脚电平。

　　最终调试环节展示了LCD1602正常显示温度数值、报警器在超温时鸣叫、继电器切换加热与散热状态的仿真运行截图，并记录了实物焊接后的测试结果。系统在Proteus仿真中实现了温度实时更新、阈值设定与自动控制功能，实物焊接后经万用表测量各模块电压正常，温度控制误差在±1℃以内。

　　结论与建议：
　　该设计完整实现了基于单片机的温度采集、显示、报警与自动控制功能，验证了DS18B20与LCD1602在温控系统中的可靠配合。建议后续优化方向包括增加WiFi模块实现远程监控、采用PID算法提升控温精度、选用更大功率继电器以适应工业级负载。

　　文档评价：
　　文档结构清晰，从硬件选型到软件编程再到仿真调试层层递进，提供了完整的电路原理图、程序流程图及关键代码片段，对初学者具有较高的参考价值。Proteus仿真与实物焊接的对比验证增强了设计的可信度。

　　使用建议：
　　读者可参照文档中的元器件清单采购材料，按照仿真电路图搭建硬件，并直接移植提供的C语言程序到Keil工程中。建议在实物焊接前先完成Proteus仿真，以验证逻辑正确性。如需扩展功能，可在按键部分增加菜单交互逻辑，或在报警部分增加LED指示灯辅助提示。
