2K-H型行星减速箱设计-开题报告

---

文档主要内容

文档类型：开题报告
适用人群：机械设计专业学生、行星减速箱设计工程师、机械制造工艺人员

文档核心内容：
该开题报告围绕2K-H型行星减速箱的设计展开，给定传动比i=4.64、太阳轮扭矩1140 N·m，选用20CrMnTi材料，表面淬火硬度HRC45-56，齿宽52 mm，模数5，行星轮数3。要求完成结构紧凑的行星减速箱设计、行星架工艺流程设计，并绘制总装图及主要零件图纸。

可解决的实际问题：
帮助设计人员掌握2K-H型行星减速箱的选型、参数计算、结构布局及工艺规划方法，提供从理论到图纸的完整设计流程参考，适用于中低速、重载传动场景。

正文内容：

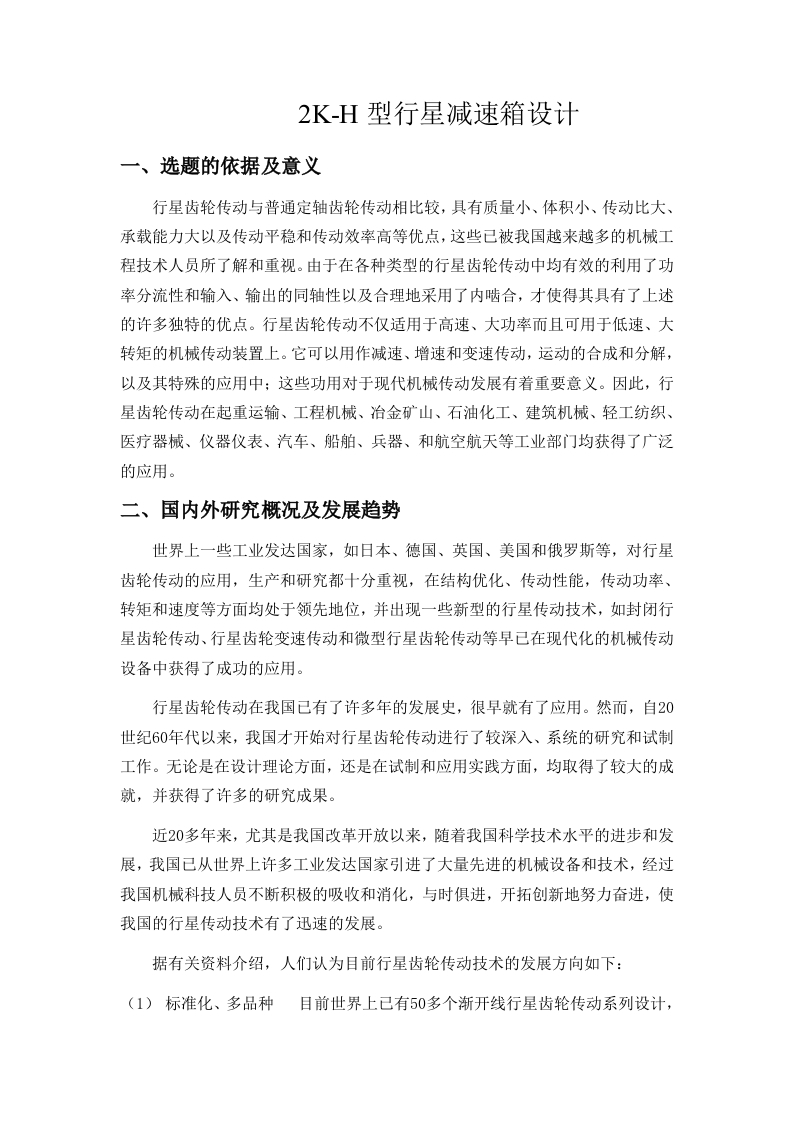

行星减速器已演化出差速器、行星变速器等多种产品，其中硬齿面、高精度传动机构广泛采用渗碳和氮化化学热处理，齿轮制造精度普遍达到6级以上。在高转速、大功率场合，如高速汽轮传动中，行星齿轮传动应用日益广泛；在中低速、重载场合，大规格、大转矩的行星齿轮传动也有较大发展。

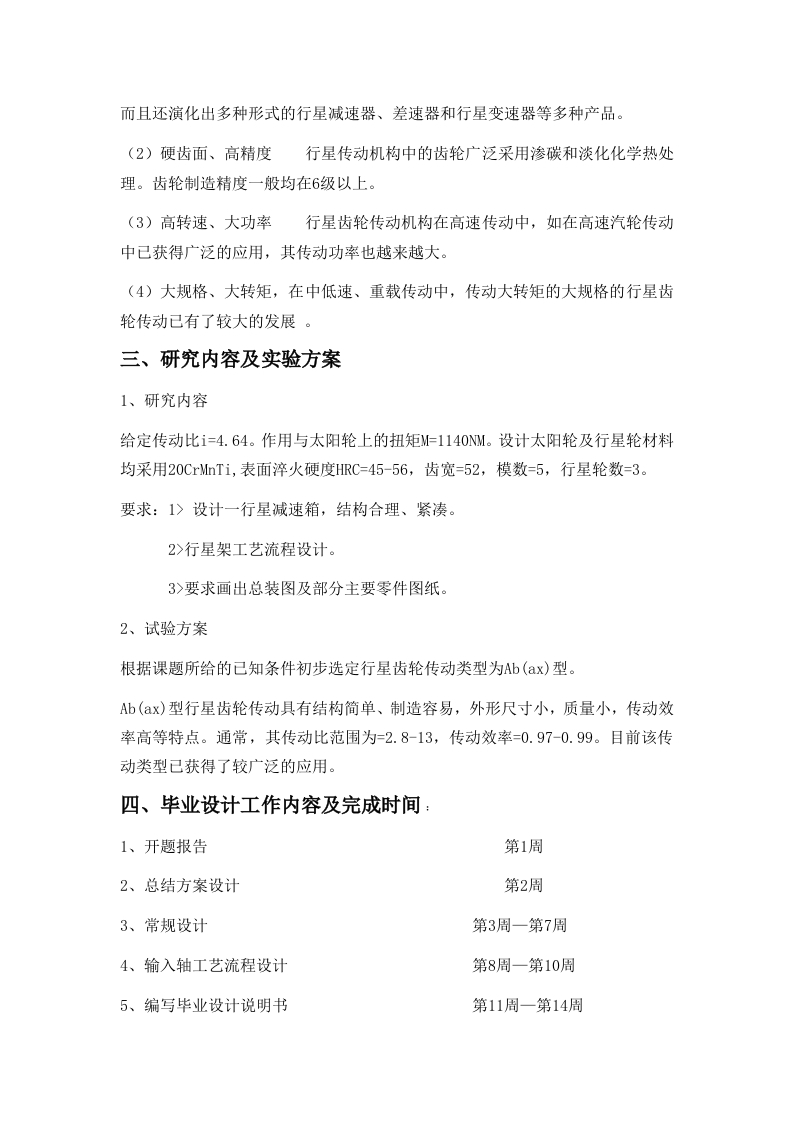

本开题报告针对2K-H型行星减速箱进行设计，给定传动比i=4.64，太阳轮扭矩1140 N·m。太阳轮与行星轮材料均采用20CrMnTi，表面淬火硬度HRC45-56，齿宽52 mm，模数5，行星轮数3。设计目标包括：结构合理紧凑的行星减速箱、行星架工艺流程设计，以及总装图与部分主要零件图纸的绘制。

试验方案初步选定行星齿轮传动类型为Ab(ax)型。该类型具有结构简单、制造容易、外形尺寸小、质量小、传动效率高等特点，传动比范围通常为2.8-13，传动效率0.97-0.99，目前已获得较广泛应用。

毕业设计工作内容及完成时间安排如下：第1周完成开题报告，第2周总结方案设计，第3周至第7周进行常规设计，第8周至第10周进行输入轴工艺流程设计，第11周至第14周编写毕业设计说明书。

结论与建议：
该开题报告通过明确设计参数、选定传动类型、规划工艺流程，为2K-H型行星减速箱的完整设计提供了清晰的技术路线。建议后续设计严格遵循材料热处理规范，确保齿轮精度达到6级以上，并在总装图绘制中充分考虑结构紧凑性与装配工艺性。

文档评价：
内容紧扣设计任务，参数完整，时间节点合理，对机械设计专业学生及工程技术人员具有直接参考价值。

使用建议：
可直接作为行星减速箱设计项目的开题阶段参考，也可用于课程设计或毕业设计的方案论证。实际设计时需结合具体工况对齿宽、模数等参数进行校核。
