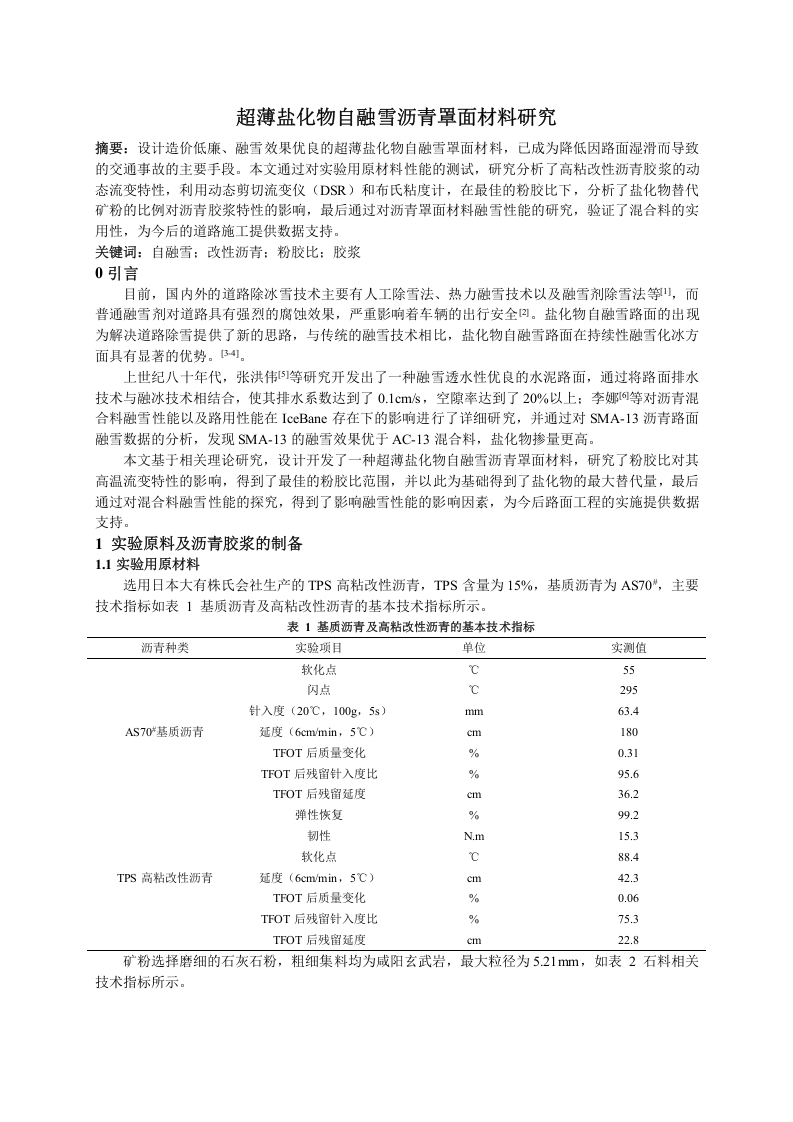

超薄盐化物自融雪沥青罩面材料研究

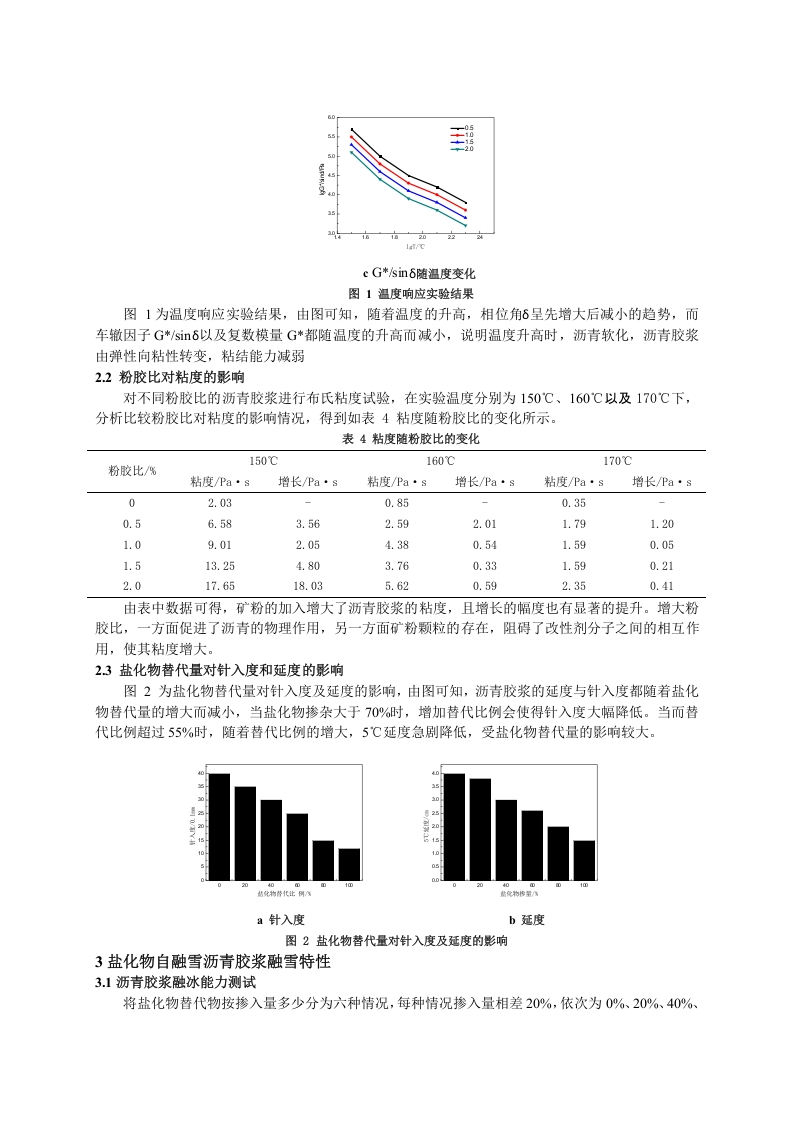

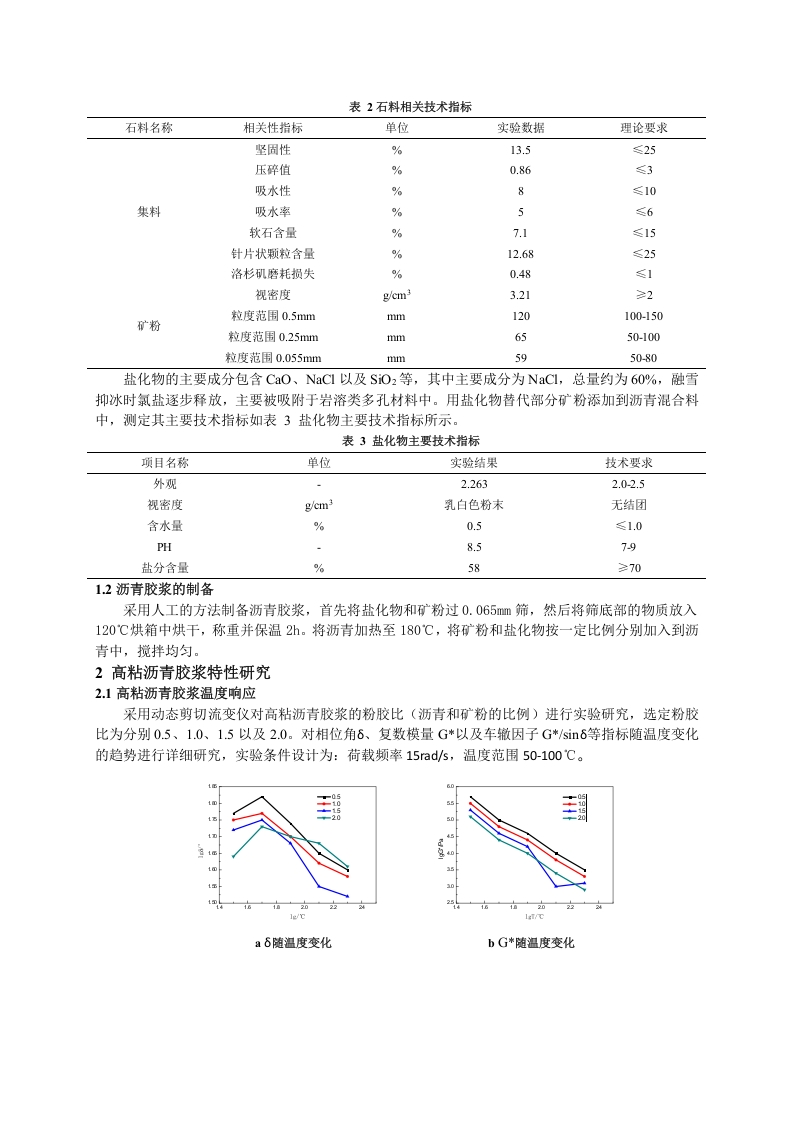

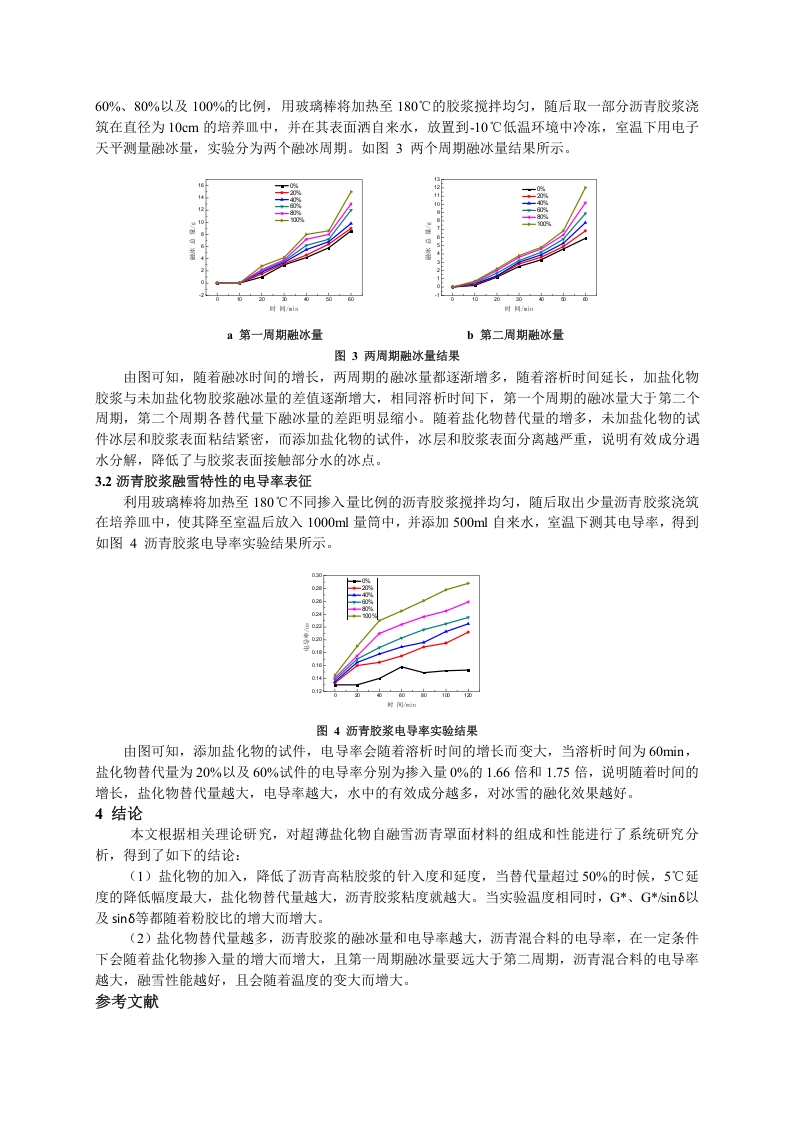

表2石料相关技术指标石料名称相关性指标单位实验数据理论要求坚固性%13.5≤25压碎值%0.86≤3吸水性%8≤10集料吸水率%5≤6软石含量%7.1≤15针片状颗粒含量%12.68≤25洛杉矶磨耗损失0.48≤1视密度g/cm33.21≥2粒度范围0.5mmm120100-150矿粉粒度范围0.25mmm50-100粒度范围0.055mmmm5950-80盐化物的主要成分包含CaO、NaC1以及SO2等，其中主要成分为NaCl,总量约为60%，融雪抑冰时氯盐逐步释放，主要被吸附于岩溶类多孔材料中。用盐化物替代部分矿粉添加到沥青混合料中，测定其主要技术指标如表3盐化物主要技术指标所示。表3盐化物主要技术指标项目名称单位实验结果技术要求外观2.2632.0-2.5视密度g/cm3乳白色粉末无结团含水量%0.5≤1.0PH、8.579盐分含量%58≥701.2沥青胶浆的制备采用人工的方法制备沥青胶浆，首先将盐化物和矿粉过0.065m筛，然后将筛底部的物质放入120℃烘箱中烘干，称重并保温2h。将沥青加热至180℃，将矿粉和盐化物按一定比例分别加入到沥青中，搅拌均匀2高粘沥青胶浆特性研究2.1高粘沥青胶浆温度响应采用动态剪切流变仪对高粘沥青胶浆的粉胶比（沥青和矿粉的比例）进行实验研究，选定粉胶比为分别0.5、1.0、1.5以及2.0。对相位角6、复数模量G*以及车辙因子G*/si6等指标随温度变化的趋势进行详细研究，实验条件设计为：荷载频率15ad/s,温度范围50-100℃。2011201e/℃l/Ca6随温度变化bG*随温度变化
