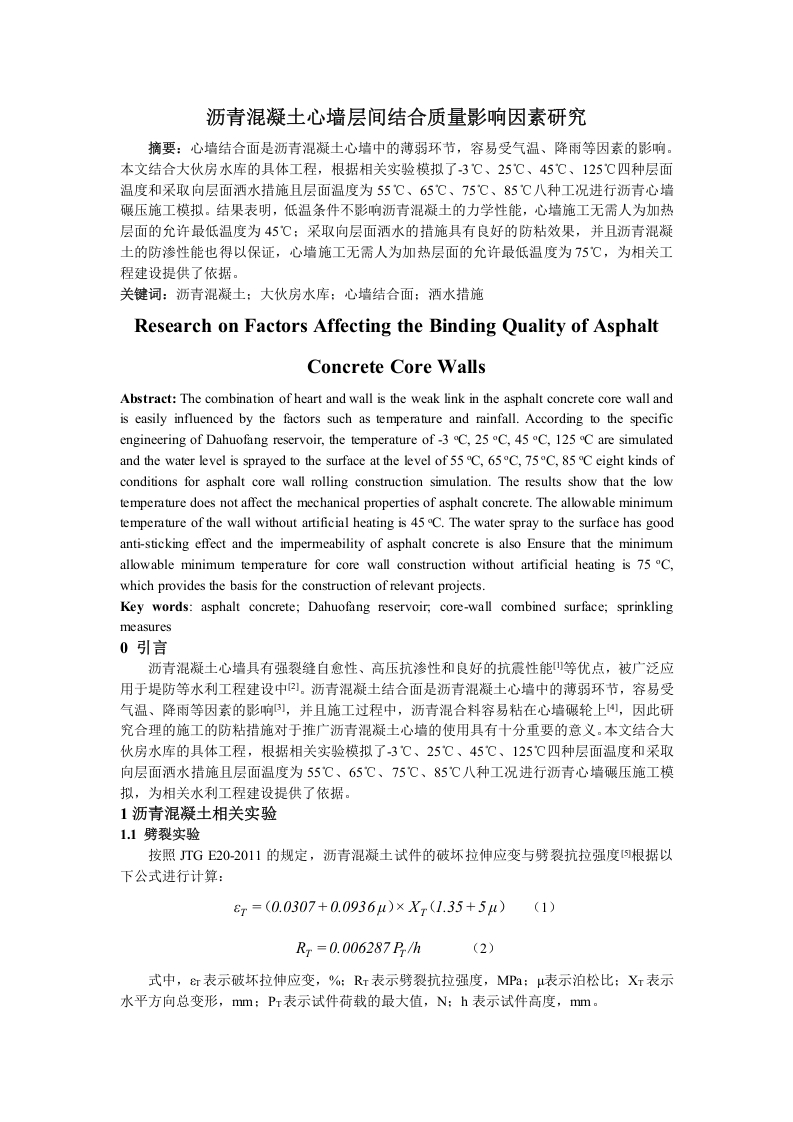

沥青混凝土心墙层间结合质量影响因素研究

---

文档主要内容

文档类型： 研究报告/技术论文
适配人群： 水利工程技术人员、沥青混凝土心墙施工与质量检测人员、相关科研工作者
解决的实际问题： 明确低温条件下沥青混凝土心墙层间结合质量的评价方法，提供试验数据与施工参数参考，指导工程实践中的温度控制与结合面处理。
—

沥青混凝土心墙的层间结合质量直接影响大坝防渗性能与结构安全。该研究基于大伙房水库工程配合比（油石比6.9%、填料含量12%、级配指数0.42、最大骨料粒径19mm），通过小梁弯曲试验、渗透试验和劈裂试验，系统分析了温度施工因素对结合面的影响。

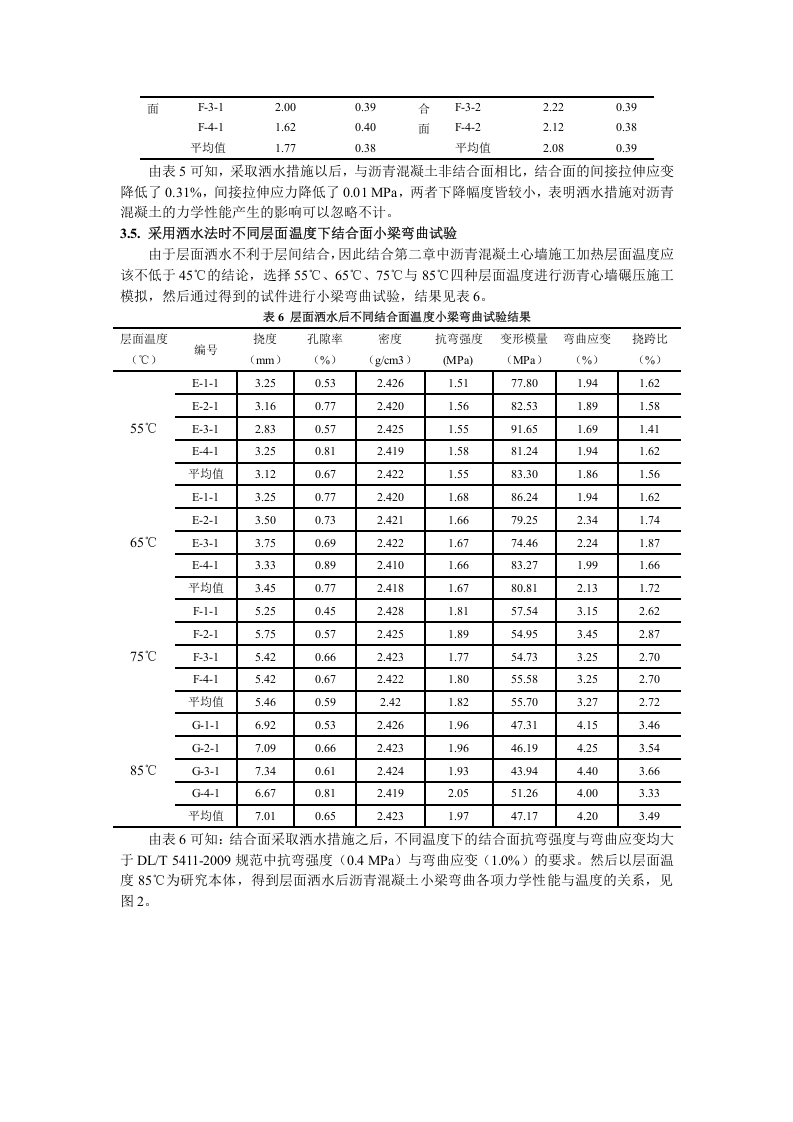

小梁弯曲试验是评价沥青混凝土力学性能的核心方法。试验在弯曲试验机上进行，跨中施加荷载，通过位移传感器采集挠度与荷载，并依据DLT5362-2006标准计算最大弯拉应变、抗弯强度、挠跨比及弯曲变形模量。这些指标为判断心墙在荷载下的变形与破坏提供依据。

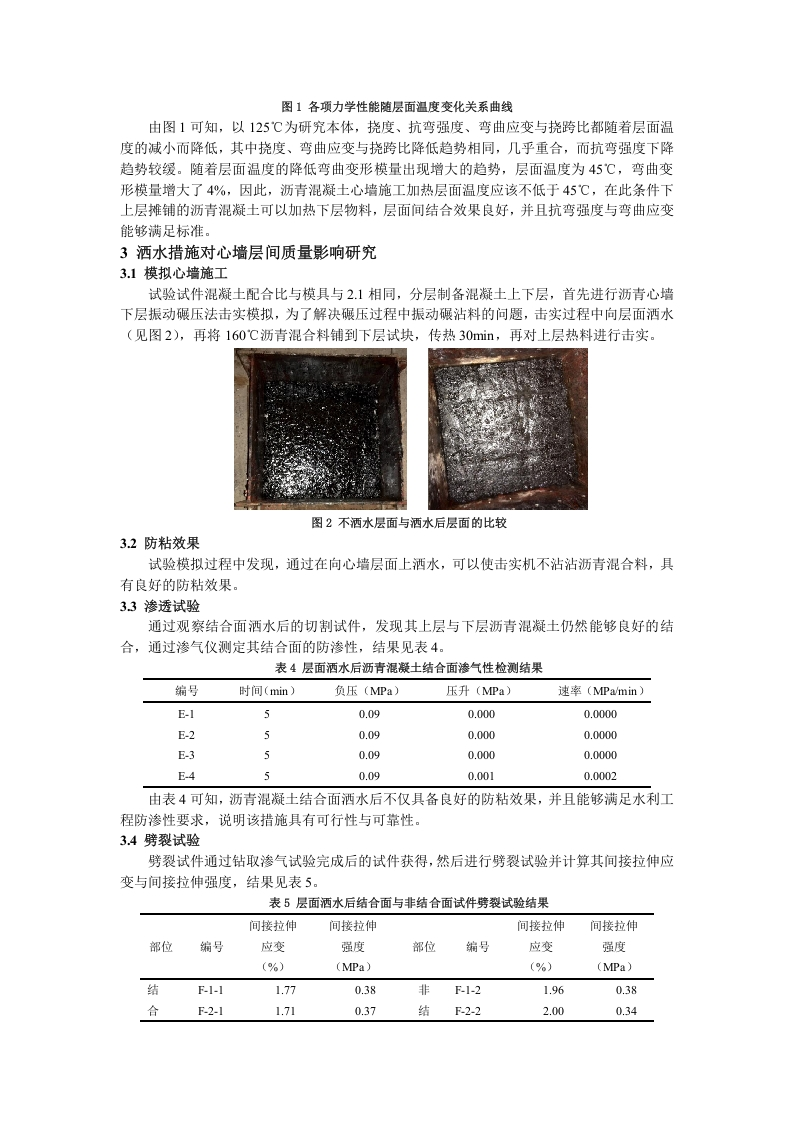

针对低温施工条件，研究重点考察了结合面温度为-3℃时的防渗性能。渗透试验采用渗气仪检测，结果显示所有试件的结合面渗气速率均小于0.005 MPa/min，满足水利工程防渗要求。这表明，将上层160℃热沥青混合料静置半小时，能够有效加热下层沥青混凝土，使上下层结合密实，防渗效果良好。

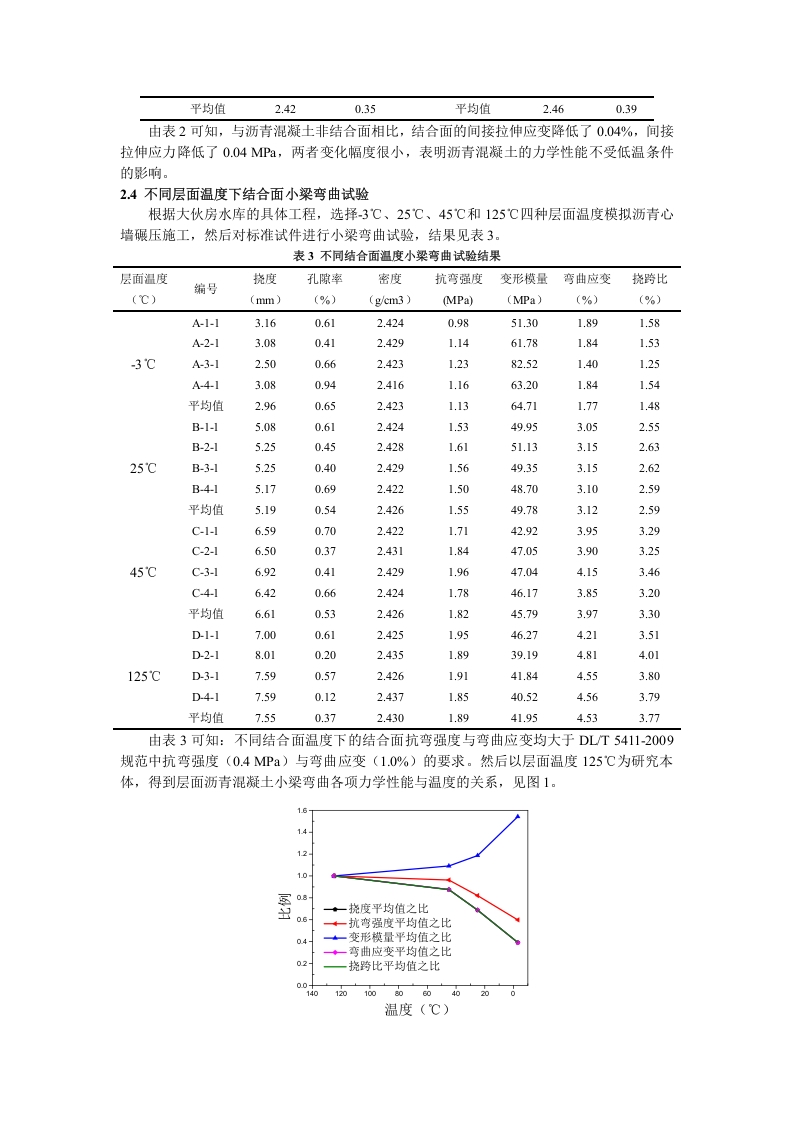

劈裂试验进一步验证了结合面的力学性能。从渗透试验后的试件中取样进行劈裂，计算间接拉伸应变与间接拉伸强度。数据显示，结合面部位的间接拉伸强度在0.34～0.41 MPa之间，非结合面部位强度略高，但整体差异较小，说明低温条件下通过适当加热处理，结合面力学性能接近整体材料。

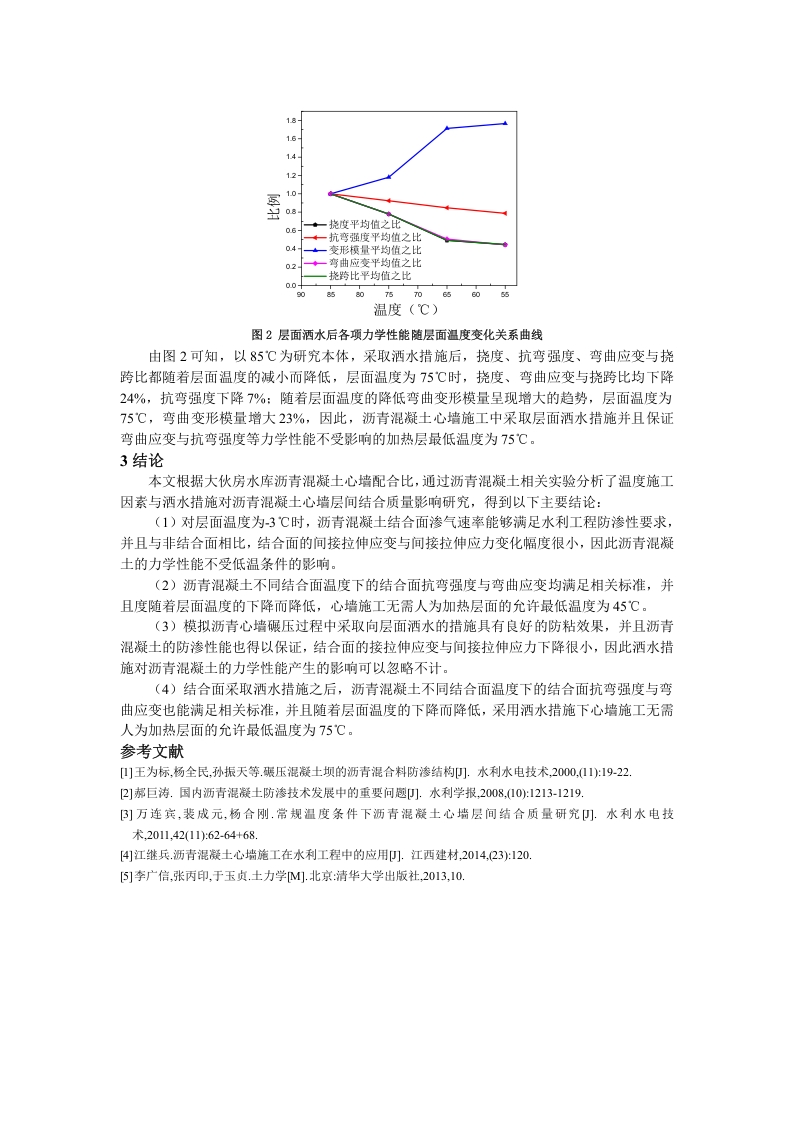

综合试验结果可知，在低温环境（-3℃）下，通过控制上层混合料温度（160℃）并保持一定静置时间，能够实现沥青混凝土心墙层间良好结合，防渗性与力学强度均满足工程要求。该研究为寒冷地区沥青混凝土心墙施工提供了可靠的数据支撑与工艺参考。
