基于STM32的汽车仪表系统设计

---

文档主要内容

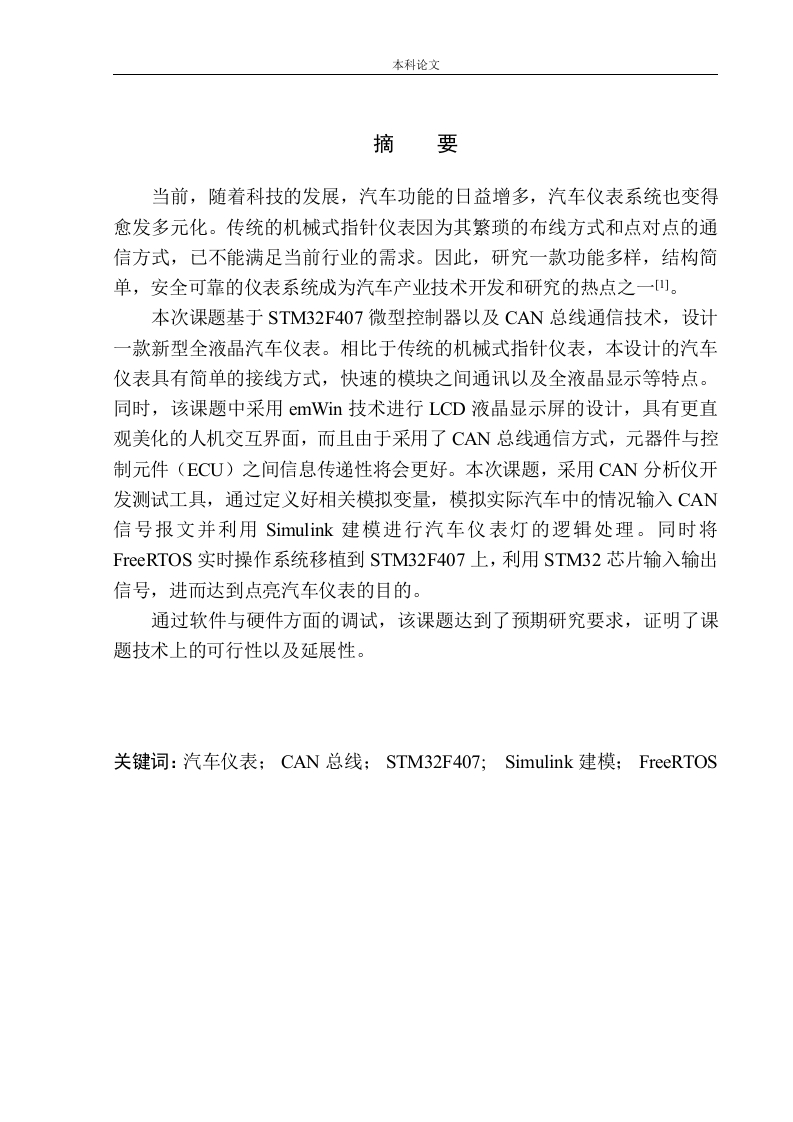

当前汽车仪表系统正经历从传统机械式向智能化、数字化方向的全面转型。传统的机械式指针仪表因布线繁琐、点对点通信效率低下，已难以满足日益复杂的汽车功能需求。针对这一行业痛点，一篇题为《基于STM32的汽车仪表系统设计》的学术论文提出了完整的解决方案，该文档属于本科毕业设计论文类型，主要面向汽车电子工程师、嵌入式系统开发者以及相关专业学生，可作为全液晶仪表开发的技术参考。

该论文的核心设计基于STM32F407微控制器与CAN总线通信技术，构建了一款新型全液晶汽车仪表系统。相比传统方案，本设计具备接线方式简单、模块间通讯快速、全液晶显示直观等显著优势。在显示层面，论文采用emWin图形用户界面技术进行LCD液晶屏设计，实现了更美观且交互友好的人机界面。在通信层面，通过CAN总线连接各元器件与控制元件（ECU），大幅提升了信息传递的可靠性与实时性。

为验证系统功能，论文使用CAN分析仪作为开发测试工具，通过定义相关模拟变量，模拟真实汽车工况下的CAN信号报文输入。同时，利用Simulink建模完成汽车仪表灯的逻辑处理，确保信号响应准确。在软件架构上，将FreeRTOS实时操作系统移植至STM32F407平台，通过芯片的输入输出信号控制仪表灯的点亮与熄灭。经过软硬件联合调试，该课题达到了预期研究要求，证明了技术方案的可行性与延展性。

该文档可帮助读者解决以下实际问题：如何基于低成本微控制器实现全液晶仪表系统，如何利用CAN总线简化布线并提升通信效率，以及如何结合emWin与FreeRTOS构建稳定的人机交互与任务调度框架。论文中提到的CAN分析仪测试方法与Simulink逻辑建模流程，为后续开发提供了可复用的验证手段。关键词包括：汽车仪表、CAN总线、STM32F407、Simulink建模、FreeRTOS，这些技术点的整合为现代汽车仪表设计提供了清晰的工程路径。
