AMOLED显示屏像素驱动电路的设计与实现

　　文档类型：学术论文/技术报告
　　适用人群：显示技术研究人员、电子工程专业学生、AMOLED驱动电路设计工程师、平板显示行业从业者

　　文档可解决的实际问题：
　　本文围绕AMOLED显示屏像素驱动电路的设计与实现展开，系统梳理了OLED显示技术的核心优势与驱动原理，为设计低功耗、高响应速度、高对比度的像素驱动方案提供了理论依据和技术参考。通过分析OLED自发光、全固态、宽温域等特性，明确了驱动电路需匹配的电压、电流及时序要求，帮助读者快速掌握AMOLED像素驱动电路的关键设计要点。

　　正文内容：

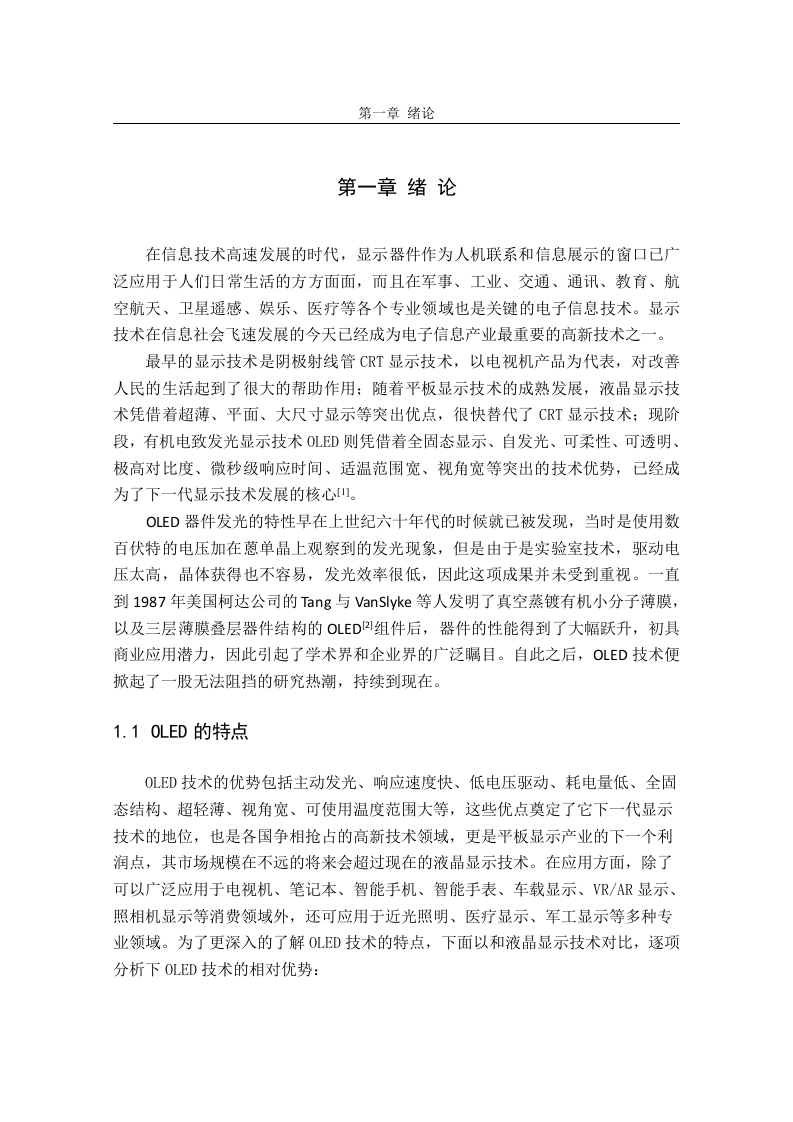

　　在信息技术高速发展的时代，显示器件已成为人机交互与信息展示的核心窗口，广泛应用于消费电子、军事、工业、医疗、航空航天等专业领域。有机电致发光显示技术（OLED）凭借全固态、自发光、可柔性、极高对比度、微秒级响应时间及宽视角等突出优势，被公认为下一代显示技术的发展核心。AMOLED作为主动矩阵OLED显示技术，其像素驱动电路的设计直接决定了显示质量与功耗表现。

　　OLED器件的发光现象早在20世纪60年代被发现，但当时因驱动电压过高、发光效率低而未受重视。直至1987年，美国柯达公司的Tang与VanSlyke等人发明真空蒸镀有机小分子薄膜及三层叠层器件结构，大幅提升了OLED性能，使其具备商业应用潜力。此后OLED技术成为全球研究热点，并逐步在电视机、笔记本、智能手机、智能手表、车载显示、VR/AR等领域实现规模化应用。

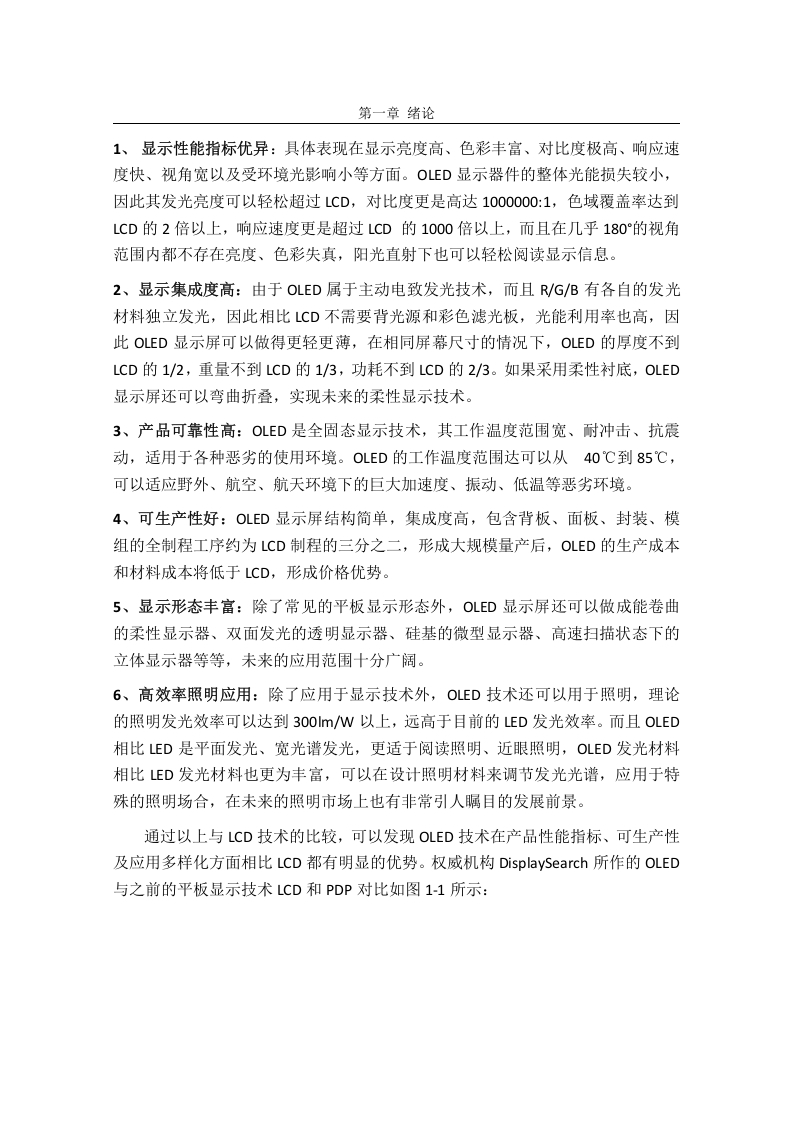

　　与液晶显示技术相比，OLED具有主动发光、响应速度快、低电压驱动、耗电量低、全固态结构、超轻薄、视角宽、适用温度范围大等显著优势。这些特性对像素驱动电路提出了特殊要求：驱动电路需提供精确的电流控制，以实现OLED像素的均匀亮度与灰阶表现；同时需支持低电压工作（通常3-5V），并具备快速开关能力以匹配微秒级响应时间。AMOLED像素驱动电路通常采用薄膜晶体管（TFT）构建的2T1C（两个晶体管一个电容）或更复杂的补偿结构，以克服阈值电压漂移、亮度不均等问题。

　　文档的核心价值在于：从OLED技术原理出发，系统阐述了像素驱动电路的设计目标与实现路径，包括驱动电压选择、电流源设计、像素补偿机制以及功耗优化策略。通过对比液晶显示技术，进一步凸显了AMOLED驱动电路在低功耗、高对比度、宽温域场景下的独特优势。

　　结论：AMOLED像素驱动电路的设计与实现是OLED显示技术商业化的关键环节。基于OLED自发光、低电压驱动、快速响应等特性，驱动电路需采用主动矩阵架构与精准电流控制方案，以充分发挥OLED的显示性能。本文为相关领域的研究与工程实践提供了系统性的技术参考，有助于推动AMOLED在消费电子与专业显示领域的进一步普及。
