汽车连杆加工工艺及夹具设计

　　文档类型：学术论文/技术研究报告
　　适用人群：机械制造工程师、汽车零部件加工工艺设计人员、数控加工技术人员、机械专业高校师生

　　文档核心内容：

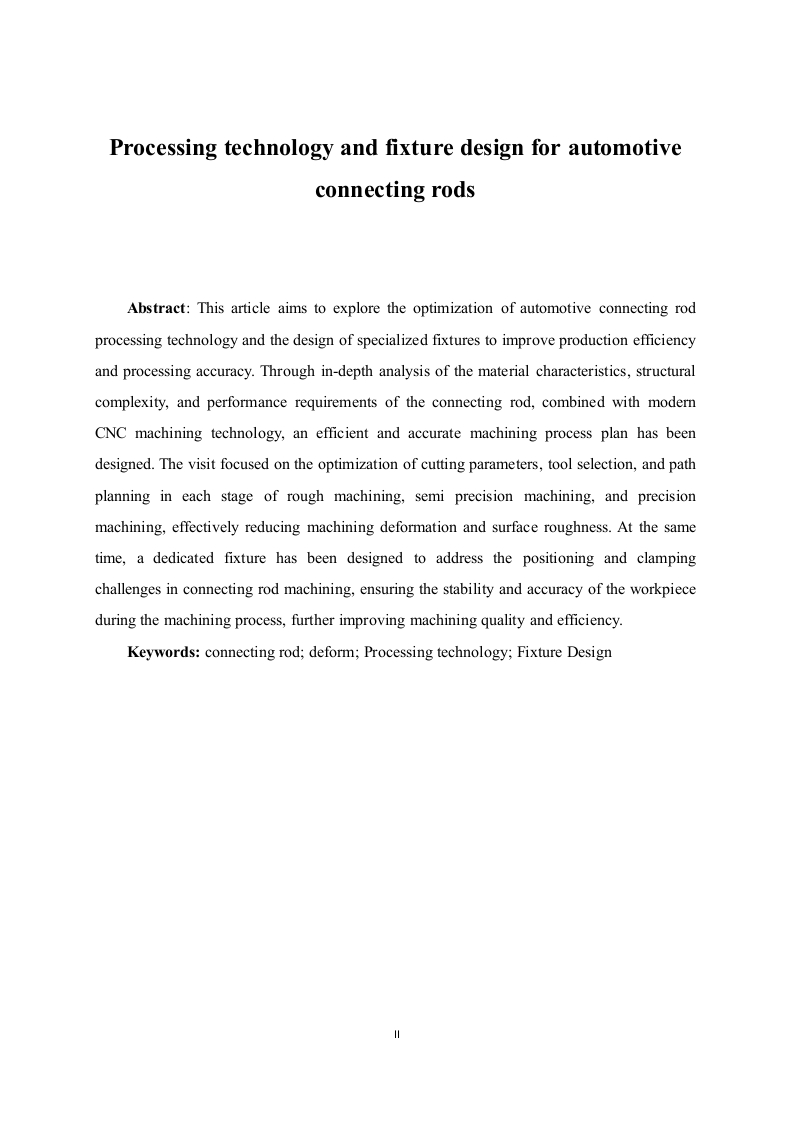

　　该研究围绕汽车连杆的加工工艺优化与专用夹具设计展开，系统分析了连杆的材质特性、结构复杂性及性能要求，结合现代数控加工技术，制定了一套涵盖粗加工、半精加工至精加工的高效工艺方案。重点包括切削参数优化、刀具选择与路径规划，以及针对定位与夹紧难题设计的专用夹具，旨在提升生产效率与加工精度，减少加工变形与表面粗糙度。

　　可解决的实际问题：
　　如何通过工艺参数优化降低连杆加工中的变形与表面粗糙度。
　　如何设计专用夹具确保连杆在铣剖分面、扩大头孔等工序中的稳定定位与夹紧。
　　如何合理确定加工余量、工序尺寸及公差，并计算工艺尺寸链。
　　如何安排连杆体与连杆盖的铣开前后工时，并检验加工质量。

　　正文内容：

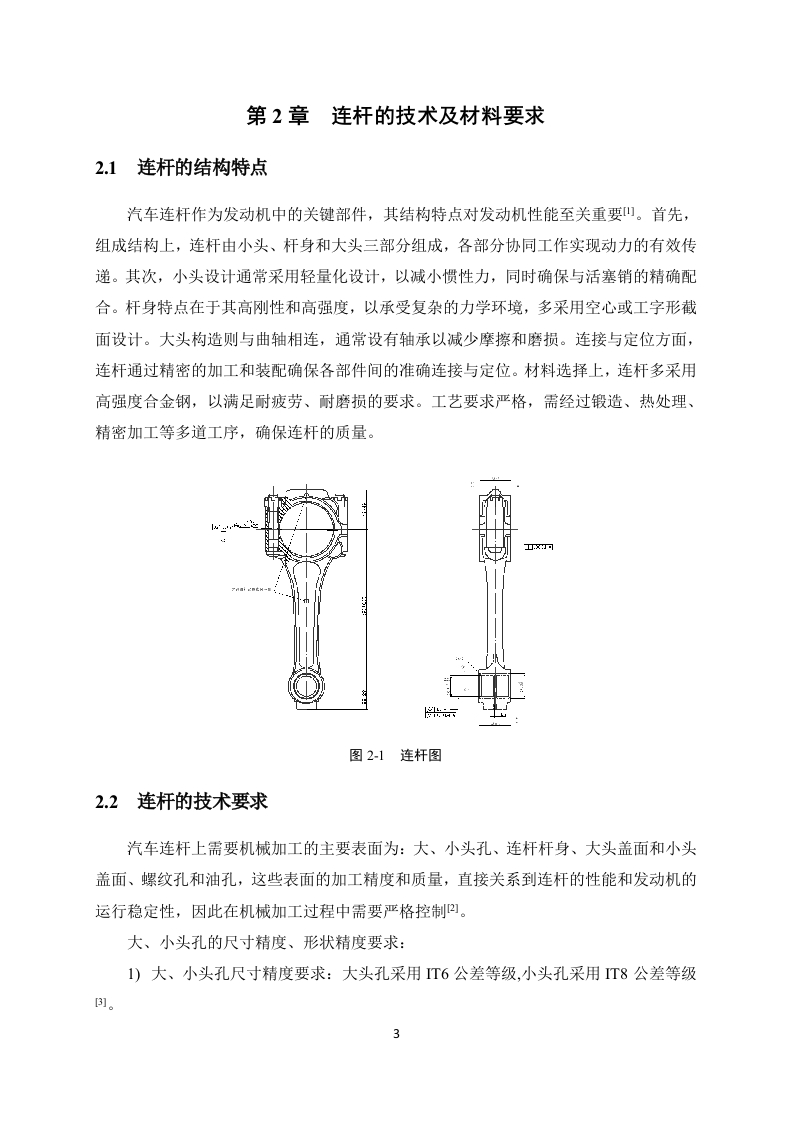

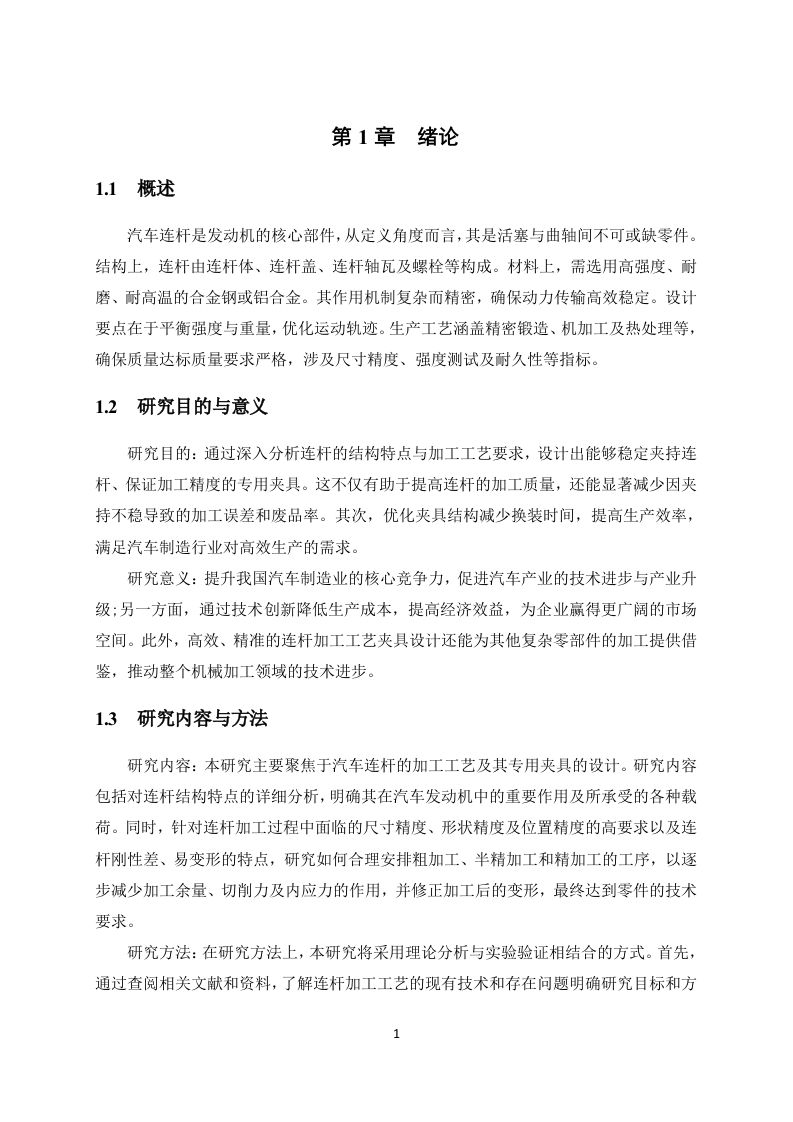

　　汽车连杆是发动机中的关键运动部件，其加工质量直接影响发动机性能与寿命。该研究首先分析了连杆的结构特点与技术条件，指出连杆需承受交变载荷，对尺寸精度、形位公差及表面质量要求极高。材料方面，连杆通常采用45钢或40Cr等中碳合金钢，毛坯为模锻件，需经正火或调质处理以改善切削性能。

　　在加工工艺设计上，研究将工艺过程划分为粗加工、半精加工与精加工三个阶段。粗加工阶段重点去除大部分余量，采用较大切削深度与进给量，但需控制切削力以避免变形；半精加工阶段逐步提高精度，优化刀具路径；精加工阶段则采用小切削深度、高转速与低进给量，确保最终尺寸与表面粗糙度达标。通过合理选择切削用量与刀具材料，有效减少了加工变形与表面粗糙度。

　　定位基准的选择是工艺设计的关键。研究采用“一面两孔”定位方案，以连杆大、小头端面及两个工艺孔作为基准，确保加工过程中工件位置稳定。夹紧方法则采用液压或手动夹紧机构，避免夹紧力过大导致工件变形。针对铣剖分面工序，设计了专用夹具，通过V形块与压板组合实现快速定位与夹紧；针对扩大头孔工序，设计了以大头孔为定位基准的专用夹具，并进行了定位误差分析，确保定位精度在0.02mm以内。

　　加工余量的确定依据毛坯精度与后续工序要求。研究详细计算了各工序的加工余量、工序尺寸及公差，并进行了工艺尺寸链计算，重点分析了连杆盖与连杆体卡瓦槽的尺寸链关系，确保装配后卡瓦槽宽度公差控制在±0.05mm。工时计算部分，分别给出了连杆体、盖铣开前后各工序的机动时间与辅助时间，为生产节拍制定提供依据。检验环节则包括尺寸检测、形位公差检测及表面粗糙度检测，确保成品合格。

　　夹具设计是该研究的另一核心。铣剖分面夹具采用“一面两销”定位，通过快速夹紧机构实现工件装卸，定位误差分析表明最大定位误差为0.015mm，满足加工要求。扩大头孔夹具则以大头孔及端面定位，采用可胀心轴与浮动支撑，有效防止加工振动，定位误差控制在0.01mm以内。两项夹具均经过实际验证，显著提升了加工效率与一致性。

　　结论与建议：
　　该研究通过系统优化连杆加工工艺与专用夹具设计，实现了生产效率与加工精度的双重提升。关键结论包括：采用“一面两孔”定位方案可有效保证加工稳定性；优化后的切削参数使表面粗糙度降低至Ra1.6μm以下；专用夹具的定位误差均小于0.02mm。建议在实际生产中，根据设备条件微调切削用量，并定期校验夹具精度，以维持长期稳定加工质量。

　　文档评价：
　　该文档内容完整、逻辑清晰，从材料分析到工艺设计、从工时计算到夹具验证，覆盖了连杆加工的全流程。数据详实，尺寸链计算与误差分析具有实际参考价值，适合作为工艺设计人员的操作指南或教学案例。

　　使用建议：
　　可直接用于汽车连杆生产线的工艺方案制定，也可作为机械制造专业课程设计的参考资料。建议结合具体设备型号与毛坯状态，对切削参数进行适应性调整，并参考夹具设计思路开发同类零件专用工装。
