基于机器视觉的工作分拣控制系统

---

文档主要内容

文档类型：学术论文
适用人群：机械工程、自动化、机器人技术相关专业的学生、研究人员及工业自动化工程师。

文档核心价值：系统阐述基于机器视觉的工件分拣控制系统的设计思路、硬件选型与实现流程，为同类项目提供可参考的技术方案。
—

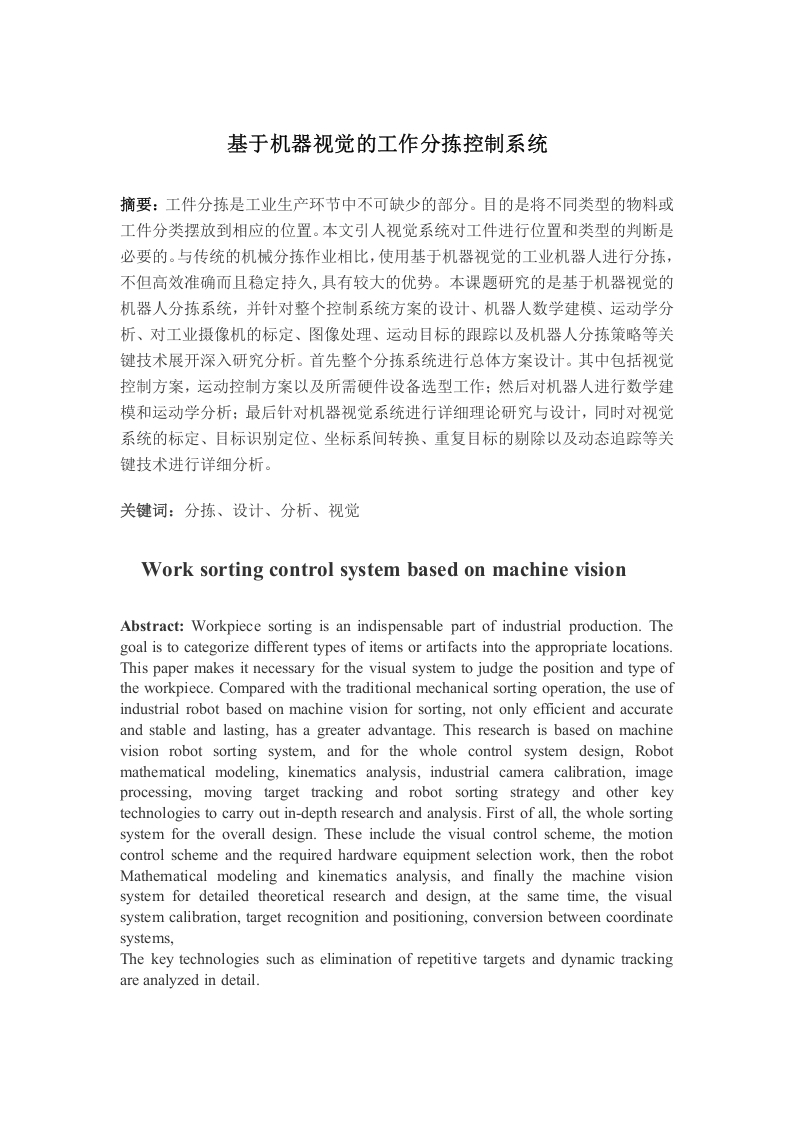

本文围绕“基于机器视觉的工作分拣控制系统”展开，旨在解决传统分拣中人工效率低、精度差的问题。系统融合视觉引导技术与机器人分拣技术，通过工业相机采集工件图像，经颜色识别与位置分析后，驱动机器人完成抓取与分类。

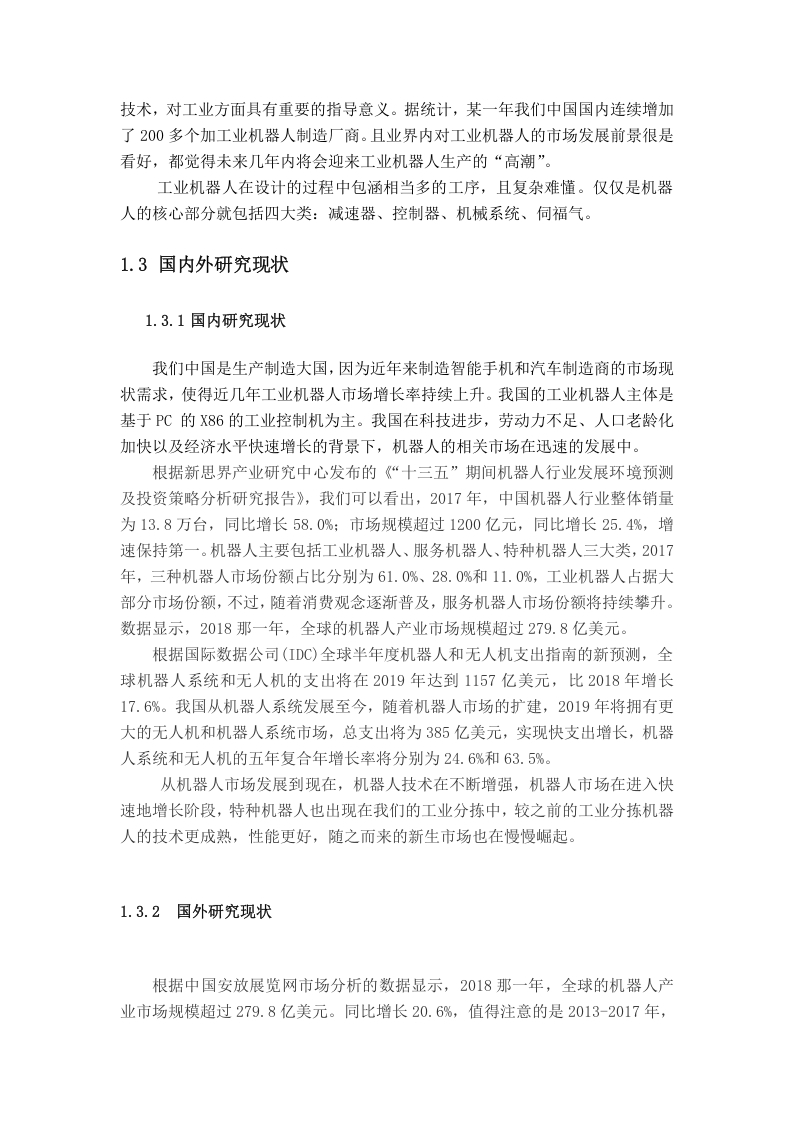

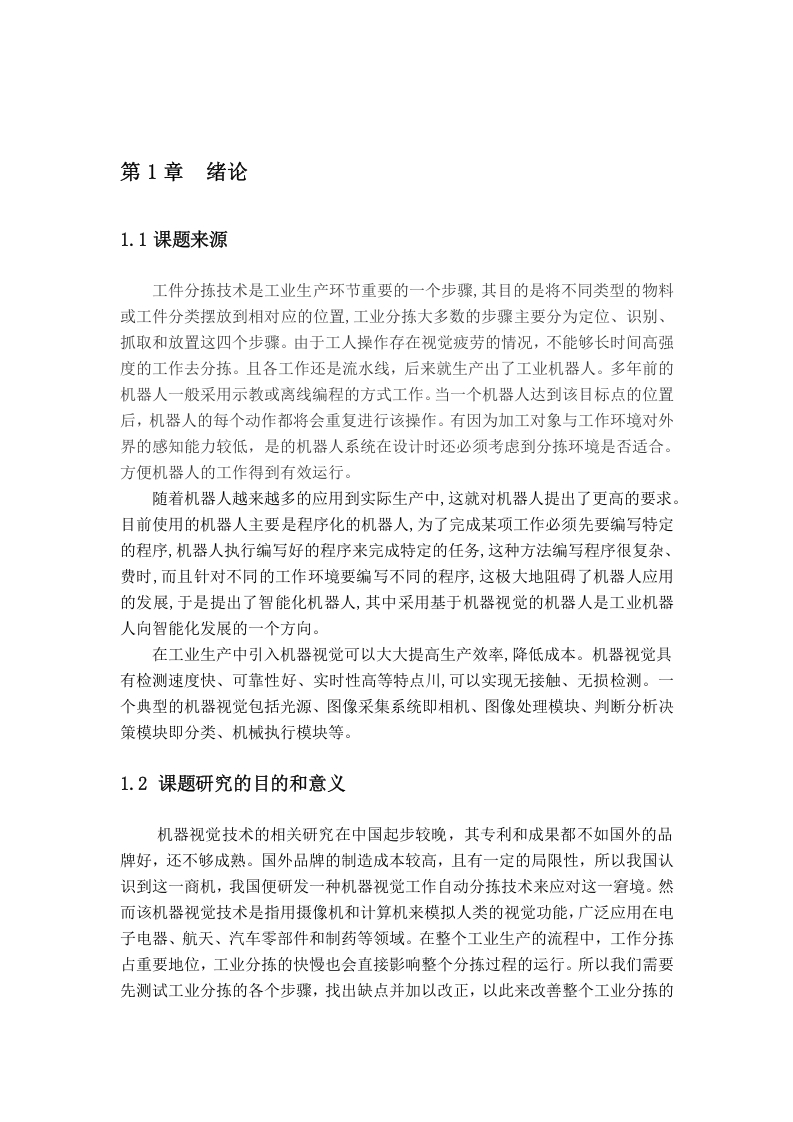

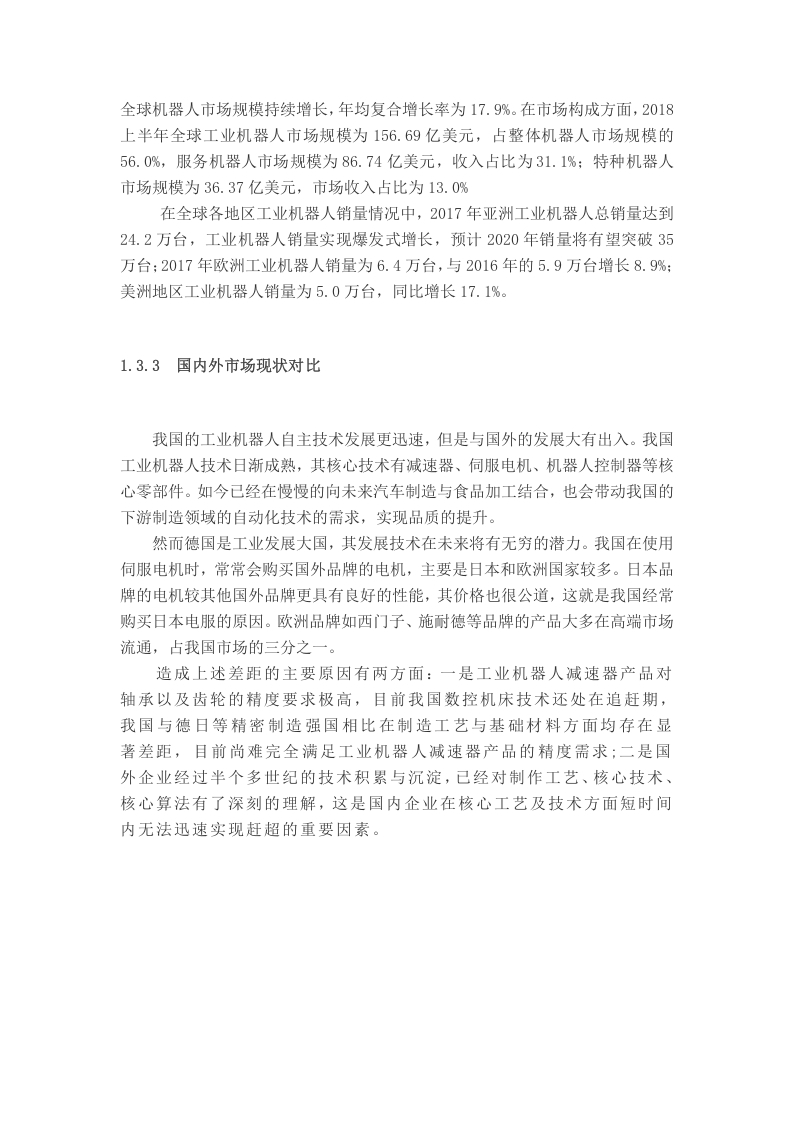

第一章绪论明确了课题来源与研究意义，指出视觉分拣在智能制造中的关键作用。国内外研究现状对比显示：国内在算法优化与低成本方案上进展较快，国外则在高速相机与精密机器人领域领先，市场应用上国内外均处于快速增长阶段。

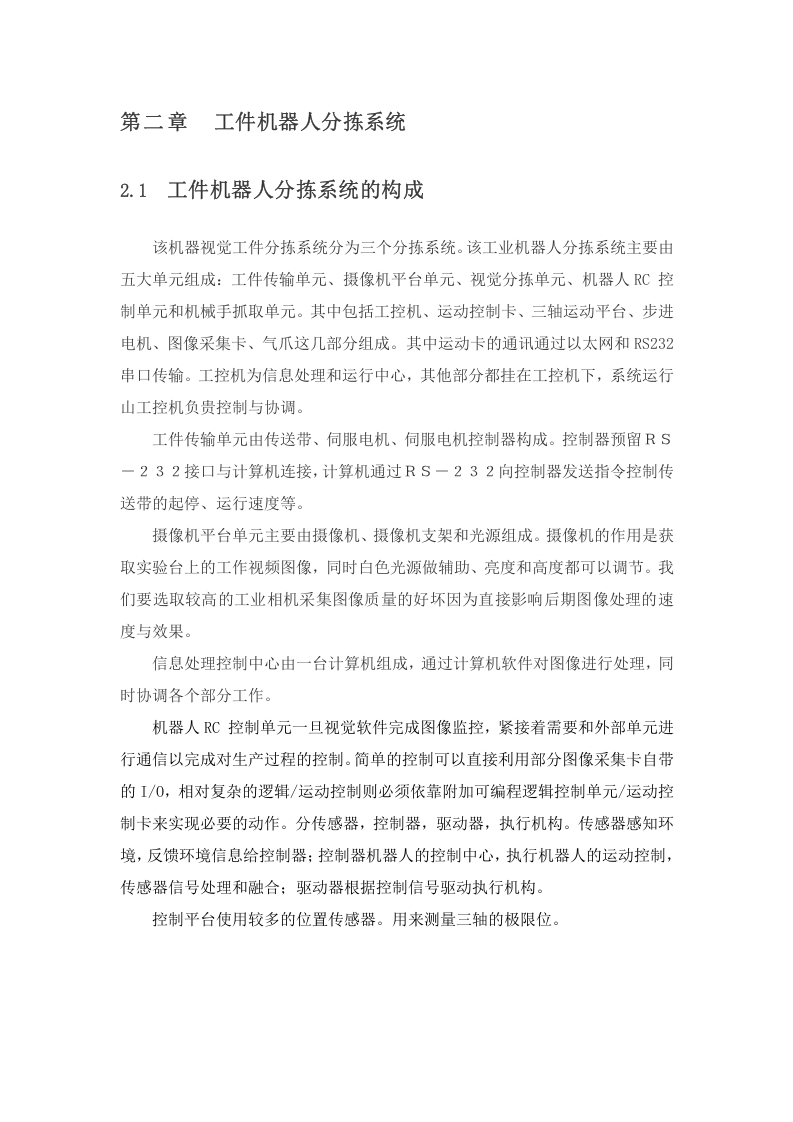

第二章介绍系统构成：工件机器人分拣系统由视觉模块、机器人本体、传送机构及控制单元组成。视觉引导技术负责实时定位工件，为机器人提供抓取坐标。

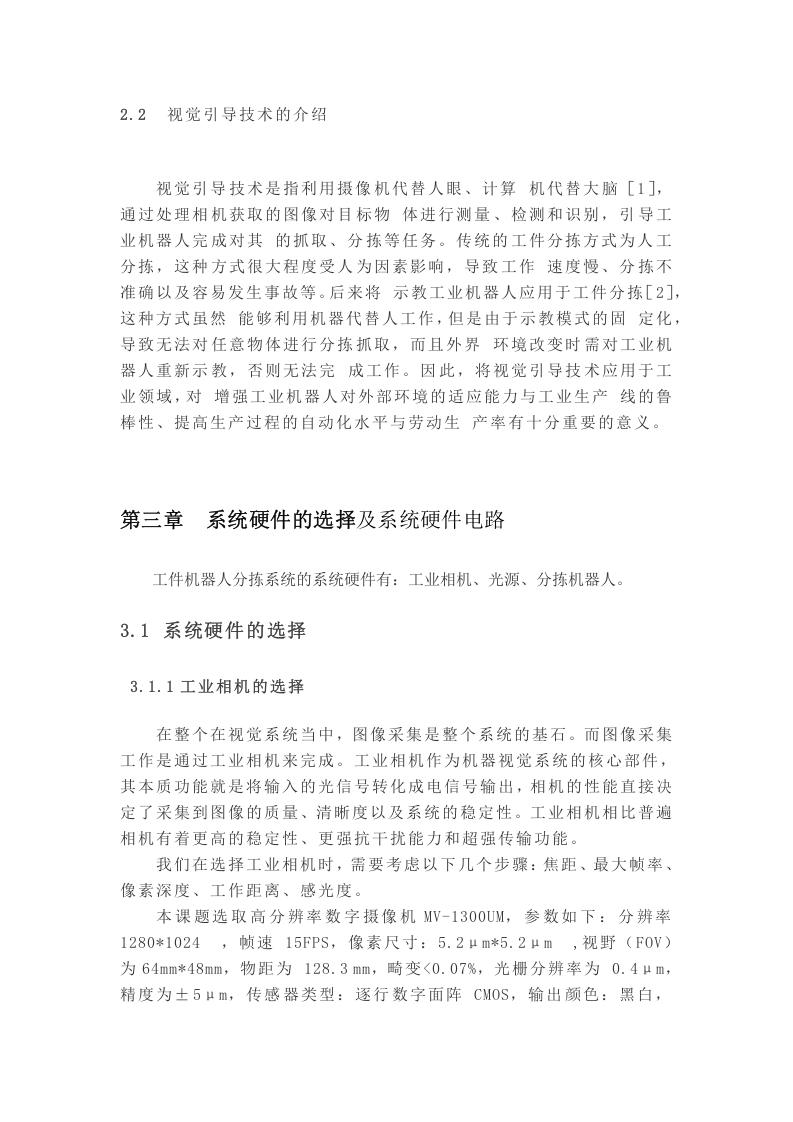

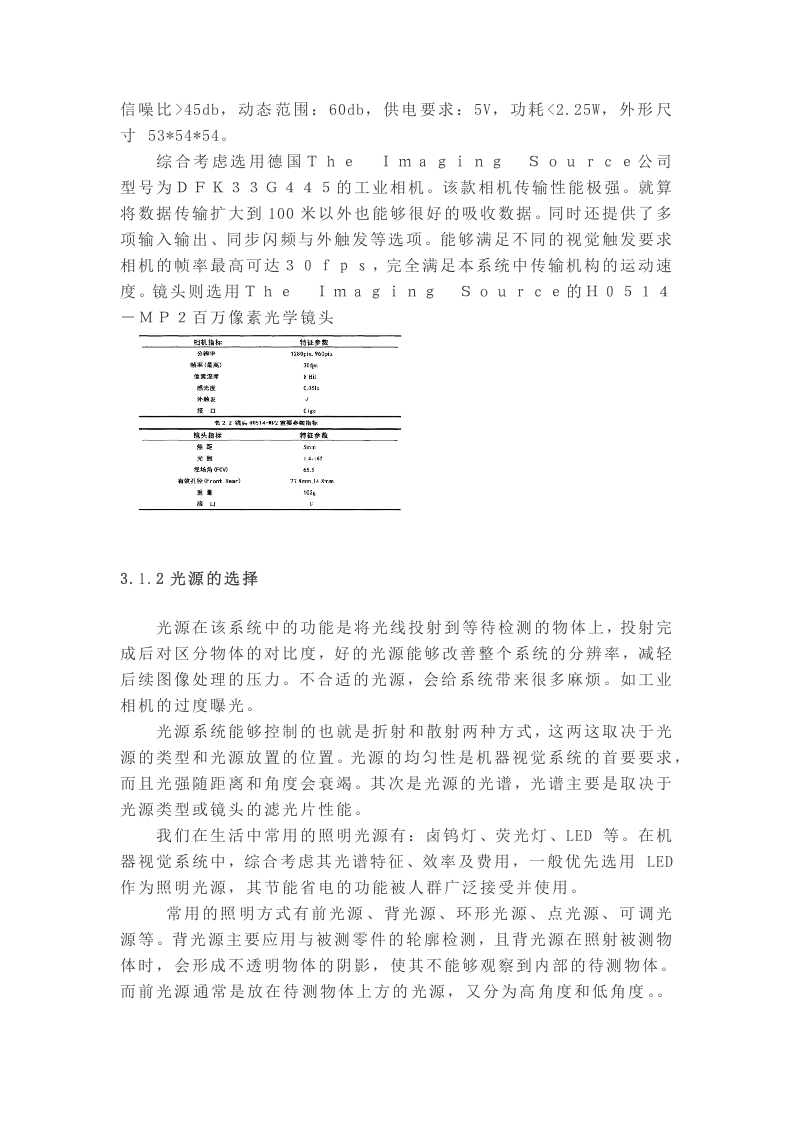

第三章详述硬件选择与电路设计。工业相机选用高分辨率型号以适配不同工件尺寸；光源采用环形LED以减少阴影干扰；分拣机器人选择六轴关节型，兼顾灵活性与负载能力。车轮驱动采用直流电机加编码器方案，抓取方案选用真空吸盘配合气动系统，颜色识别通过HSV色彩空间阈值分割实现。硬件电路包含电机驱动模块（L298N）与稳定电压电路（LM2596），确保系统供电可靠。

第四章实现分拣控制流程：系统启动后，相机采集图像并传输至处理器，经颜色与位置分析后生成抓取指令，机器人按规划路径运动至目标点完成分拣。机器人运行范围通过逆运动学计算限定，避免碰撞与超程。

第五章展望未来趋势：工业机器人热点集中在人机协作与柔性生产，机器视觉分拣技术将向深度学习算法、3D视觉、实时多目标跟踪方向发展，预计未来五年内视觉分拣系统在中小型工厂的渗透率将显著提升。

总结：该文档完整覆盖了从需求分析、硬件选型到控制实现的全部环节，核心结论是视觉引导与机器人分拣的集成可有效提升分拣效率与准确性，对同类系统开发具有直接参考价值。
