交通信号灯控制系统设计

　　文档类型：论文
　　适用人群：电子工程、自动化控制、交通工程专业学生，嵌入式系统研发人员，智能交通系统设计工程师

　　文档核心内容：

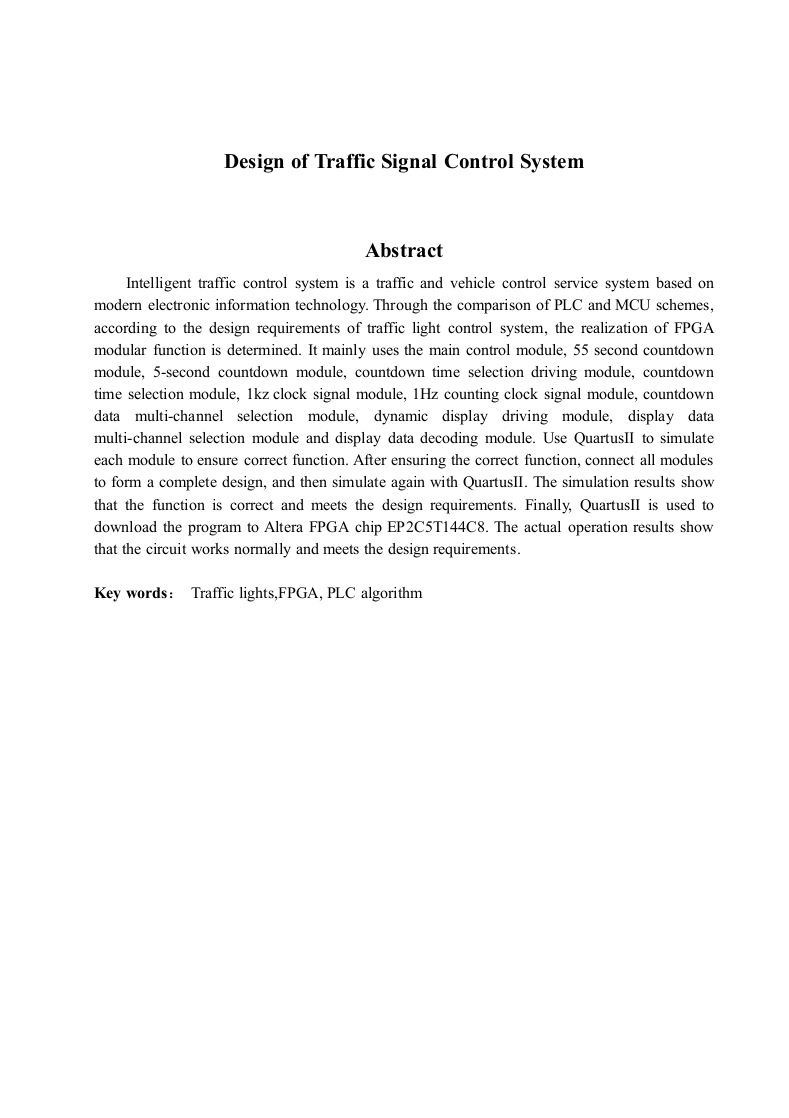

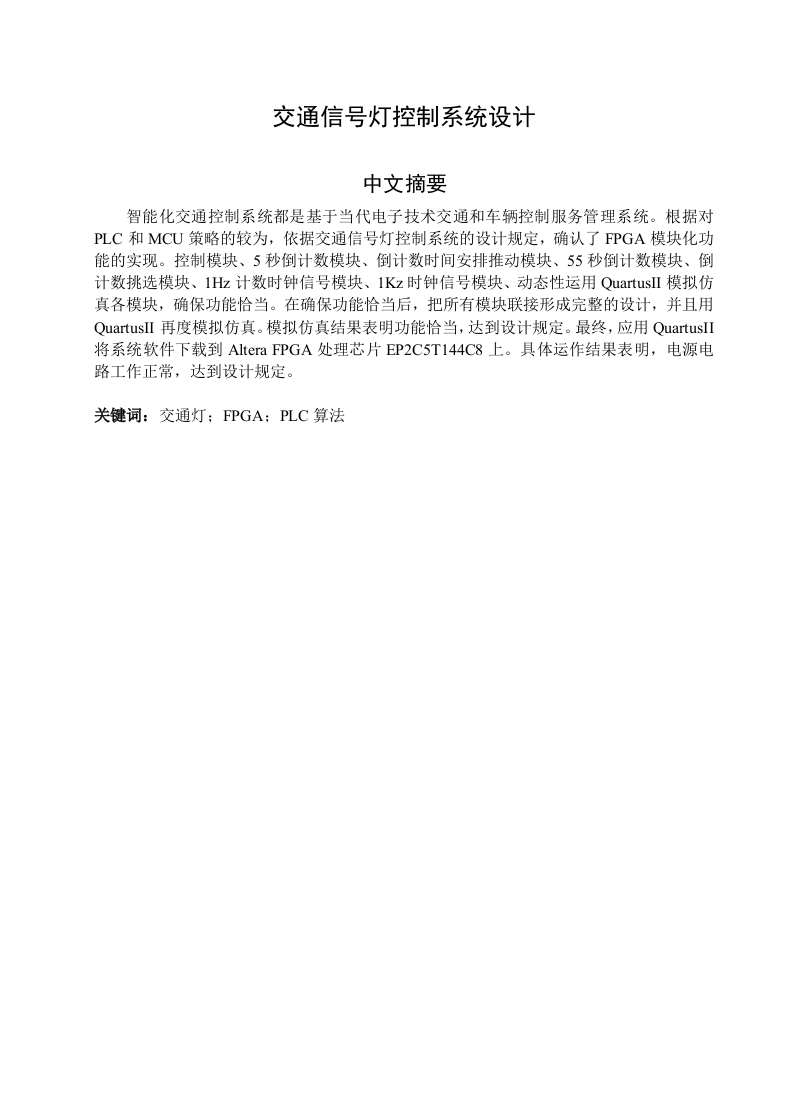

　　该论文系统阐述了基于FPGA的交通信号灯控制系统的完整设计流程，包括方案对比、模块划分、仿真验证及硬件实现。通过比较PLC与MCU方案，最终采用FPGA实现模块化功能，涵盖主控模块、55秒/5秒倒计时模块、时钟信号模块、动态显示驱动模块等11个核心模块，并使用QuartusII进行仿真与下载至Altera FPGA芯片EP2C5T144C8，实际运行验证功能正确。

　　可解决的实际问题：
　　为交通灯控制器设计提供一种基于FPGA的模块化实现方法，解决传统PLC或MCU方案在灵活性、并行处理能力上的不足，适用于需要高可靠性与实时响应的城市路口信号控制场景。

　　正文内容：
　　智能交通控制系统依托现代电子信息技术，旨在提升交通效率与车辆管理服务水平。在交通信号灯控制器的方案选型中，PLC与MCU各有优劣，而FPGA凭借其并行处理、灵活配置的特点，成为满足复杂时序控制需求的优选方案。该研究通过对比分析，确定采用FPGA实现模块化功能设计，以应对交通灯控制系统的精确计时与状态切换要求。

　　系统总体方案采用自顶向下的设计思路，将整个控制器划分为多个独立功能模块。核心模块包括主控模块，负责状态机转换与整体逻辑调度；55秒倒计时模块与5秒倒计时模块，分别对应主干道与支路的通行及黄灯时长；倒计时时间选择驱动模块与倒计时时间选择模块，用于动态调整不同方向的计时参数。时钟信号部分由1Hz计数时钟信号模块与1KHz时钟信号模块构成，前者提供秒级基准，后者用于动态显示刷新。此外，倒计时数据多路选择模块、动态显示驱动模块、显示数据多路选择模块及显示数据译码模块协同工作，实现数码管的稳定显示与数据路由。

　　设计过程中，首先使用QuartusII对各模块进行独立仿真，确保每个子功能逻辑正确。随后将所有模块连接形成完整顶层电路，再次进行系统级仿真。仿真结果表明，各状态转换、倒计时数值、显示输出均符合设计预期。最后，通过QuartusII将程序下载至Altera FPGA芯片EP2C5T144C8，实际硬件运行结果显示电路工作正常，能够稳定控制红绿灯切换与倒计时显示，满足路口交通信号控制的基本要求。

　　结论与建议：
　　该研究通过FPGA模块化设计，成功实现了交通信号灯控制系统的完整功能，验证了FPGA在时序控制领域的适用性。建议后续可扩展多路口联动控制、车流量自适应算法，或集成传感器输入以提升系统智能化水平。

　　文档评价：
　　论文结构清晰，从方案论证到模块实现、仿真验证、硬件部署形成闭环，技术细节完整，对FPGA初学者及交通控制工程人员具有直接参考价值。

　　使用建议：
　　可作为电子设计课程项目参考，或作为智能交通系统开发的前期技术储备。读者可依据文中模块划分与仿真流程，快速搭建原型并测试。
