钢筋切断机的结构设计

---

文档主要内容

文档类型：论文
适用人群：机械设计、土木工程、建筑设备相关专业学生及工程技术人员

文档核心内容：
基于钢筋切断机的工作原理与设计要求，系统计算切断力、选取电机、分配传动比并确定运动动力参数，完成整体结构设计方案。

可解决的实际问题：
为钢筋切断机的结构设计提供理论计算依据和参数选择方法，帮助设计人员快速确定关键部件规格，提高设计效率与可靠性。

正文内容：
钢筋切断机是建筑施工现场常用的钢筋加工设备，其结构设计的合理性直接影响切断效率与设备寿命。该研究从钢筋切断机的工作原理出发，明确设计要求，重点围绕切断力计算、电机选型、传动比分配及运动动力参数展开系统分析。

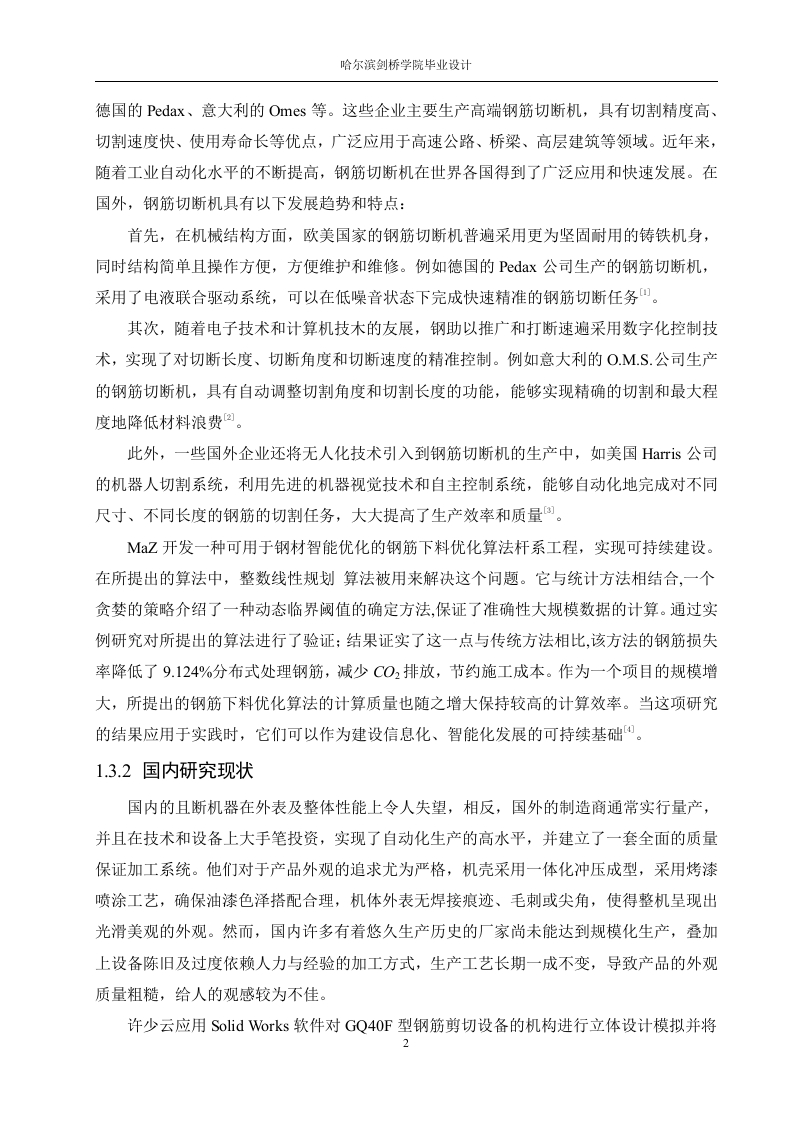

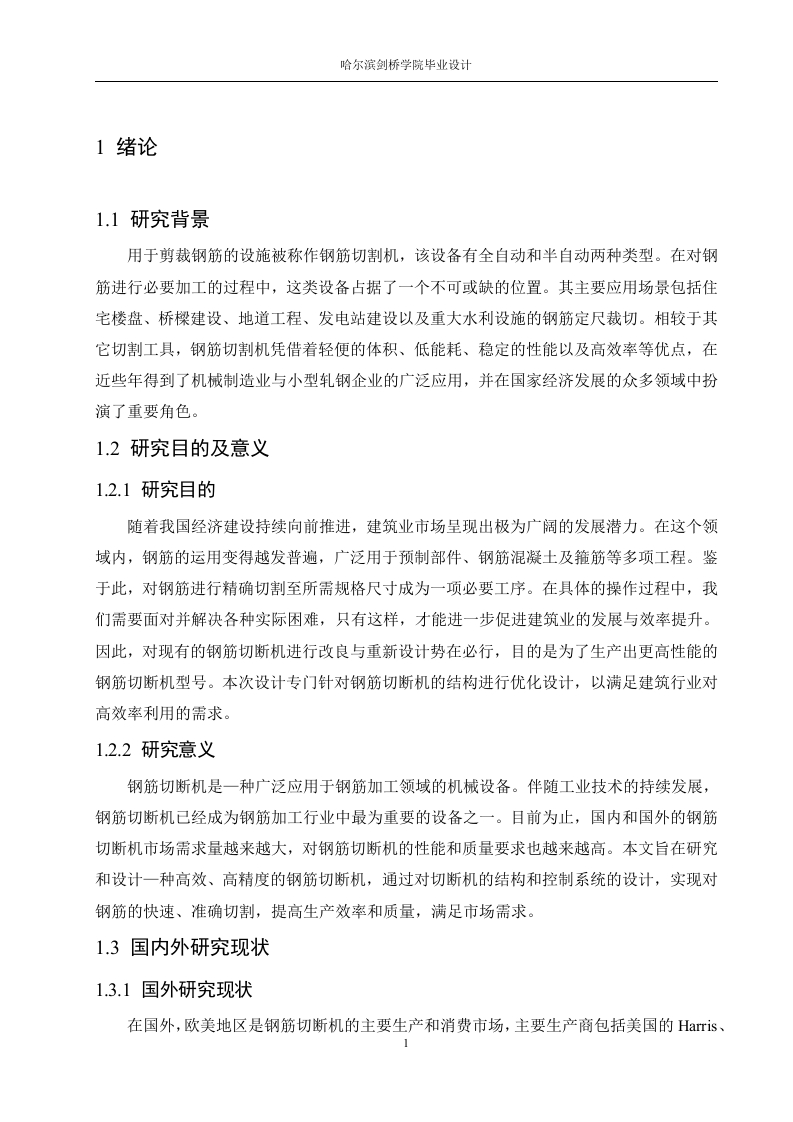

研究背景显示，随着建筑工业化进程加快，对钢筋加工设备的自动化与可靠性要求日益提升。国内外研究现状表明，国外在切断机结构优化与液压驱动方面较为成熟，国内则侧重于机械式切断机的成本控制与结构改进。该研究旨在解决传统切断机切断力不足、电机匹配不合理、传动效率低等实际问题，为同类设备设计提供参考。

在整体设计方案中，首先明确钢筋切断机的工作原理：通过曲柄滑块机构将电机的旋转运动转化为滑块的往复直线运动，实现钢筋的剪切。设计要求包括切断力满足最大钢筋直径（通常为40mm）、结构紧凑、操作安全、维护方便等。切断力计算是核心环节，需分析钢筋切断过程中的剪切力变化，确定最大切断力。计算表明，当钢筋直径为40mm、材料抗拉强度为600MPa时，最大切断力约为150kN。同时需考虑钢筋被切断的位置对受力分布的影响，并结合曲柄滑块的运动分析，优化曲柄长度与连杆比，使滑块在剪切点获得最大力臂。

电机选取方面，根据切断力与工作速度（通常为30～40次/分钟）计算所需功率，选择Y系列三相异步电动机，额定功率为5.5kW，同步转速1500r/min。传动比分配采用两级减速：第一级皮带传动减速比为2.5，第二级齿轮传动减速比为3.2，总传动比8.0。运动和动力参数计算包括各轴转速、转矩及功率，确保传动系统满足强度与寿命要求。

结论与建议：
该研究通过切断力计算、电机选型及传动系统设计，形成了一套完整的钢筋切断机结构设计方案。最大切断力150kN、电机功率5.5kW、总传动比8.0等关键参数为实际制造提供了可靠依据。建议在后续设计中进一步校核曲柄滑块机构的疲劳强度，并考虑增加过载保护装置。

文档评价：
该文档结构清晰，从原理到参数计算层层递进，数据翔实，公式推导严谨，对机械设计类课程设计或工程实践具有直接参考价值。

使用建议：
可作为钢筋切断机结构设计的入门模板，适用于本科毕业设计或中小型机械厂的产品开发。使用时需根据实际钢筋规格与工作频率调整计算参数，并配合强度校核与三维建模软件完成最终设计。
