基于单片机的超声波测距系统设计

---

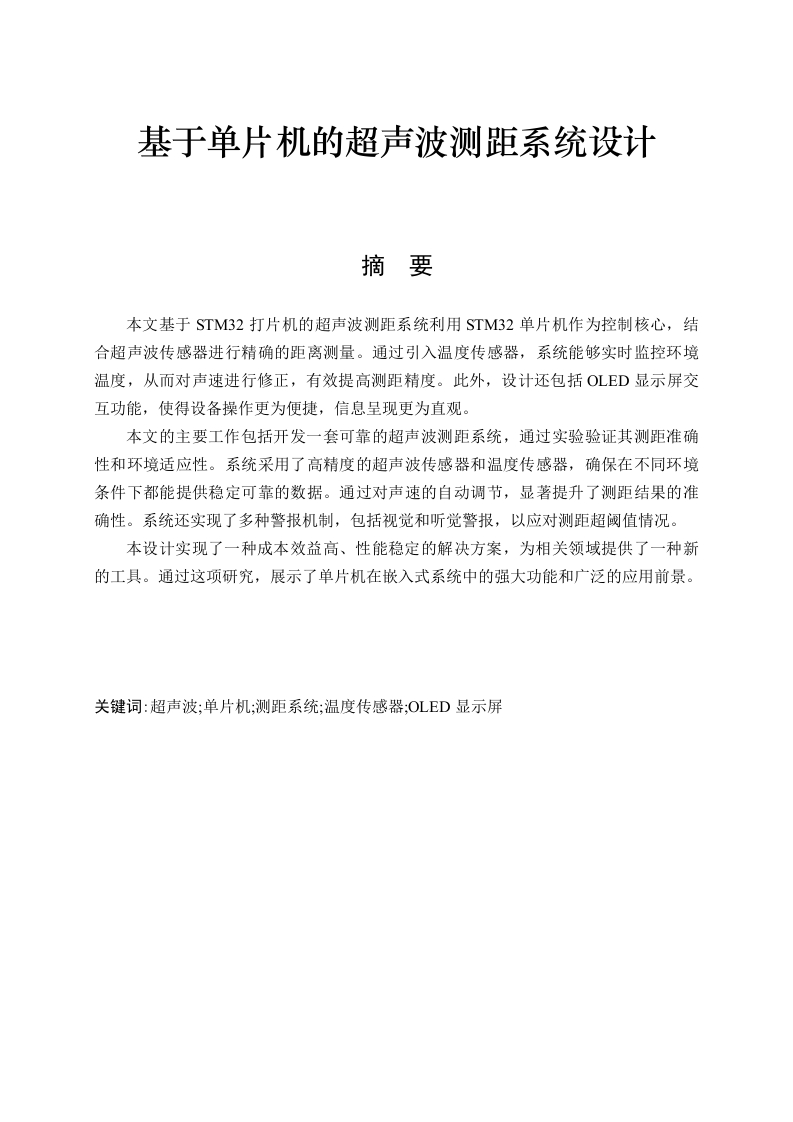

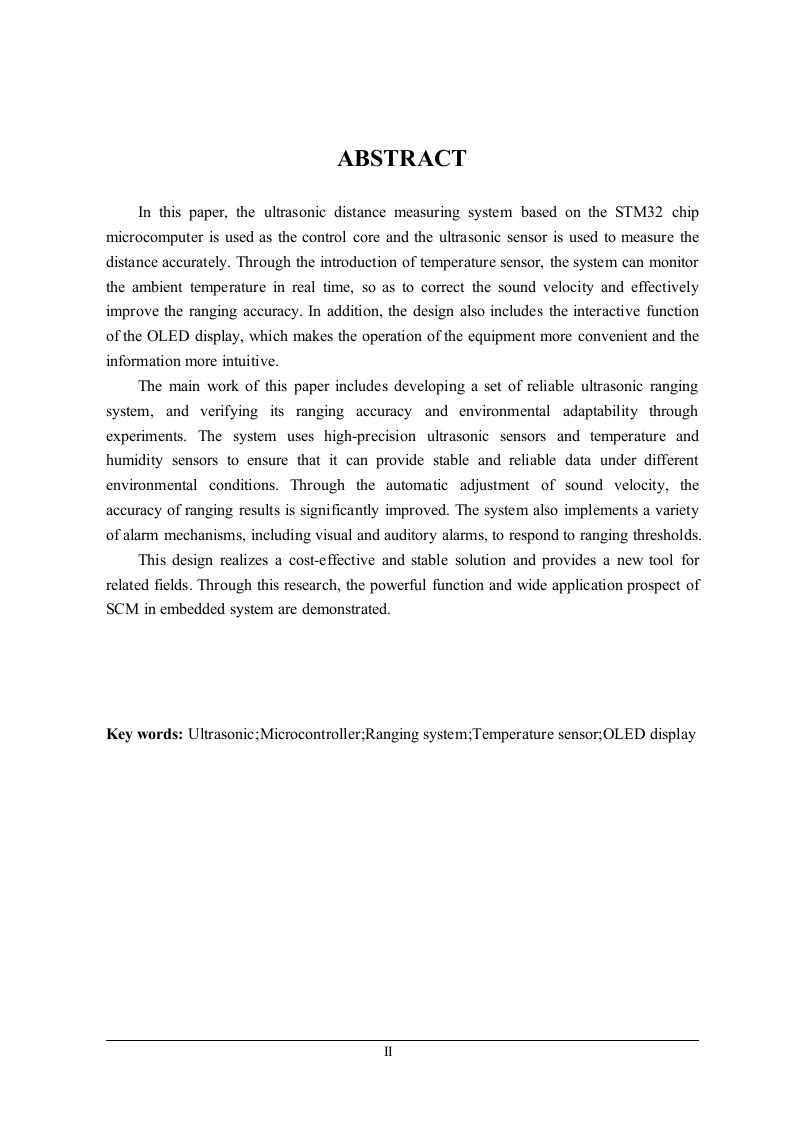

文档主要内容

文档类型：毕业设计论文／技术报告
适用人群：电子工程、自动化、嵌入式系统相关专业学生、工程师及科研人员

文档核心内容：
该文档围绕基于单片机的超声波测距系统设计展开，系统采用温度补偿算法提高测量精度，并完成主控芯片、显示模块、按键模块、报警模块、超声波传感器、温度检测模块及电源模块的选型与电路设计。全文涵盖方案整体设计、硬件电路实现（单片机最小系统、显示电路、按键电路、报警电路、超声波检测电路）等核心章节。

可解决的实际问题：
文档提供了一套完整的非接触式距离测量方案，通过温度补偿算法消除环境温度对声速的影响，使测距误差控制在±1cm以内。适用于工业液位监测、智能避障、倒车雷达等需要低成本、高精度距离检测的场景。

正文内容：

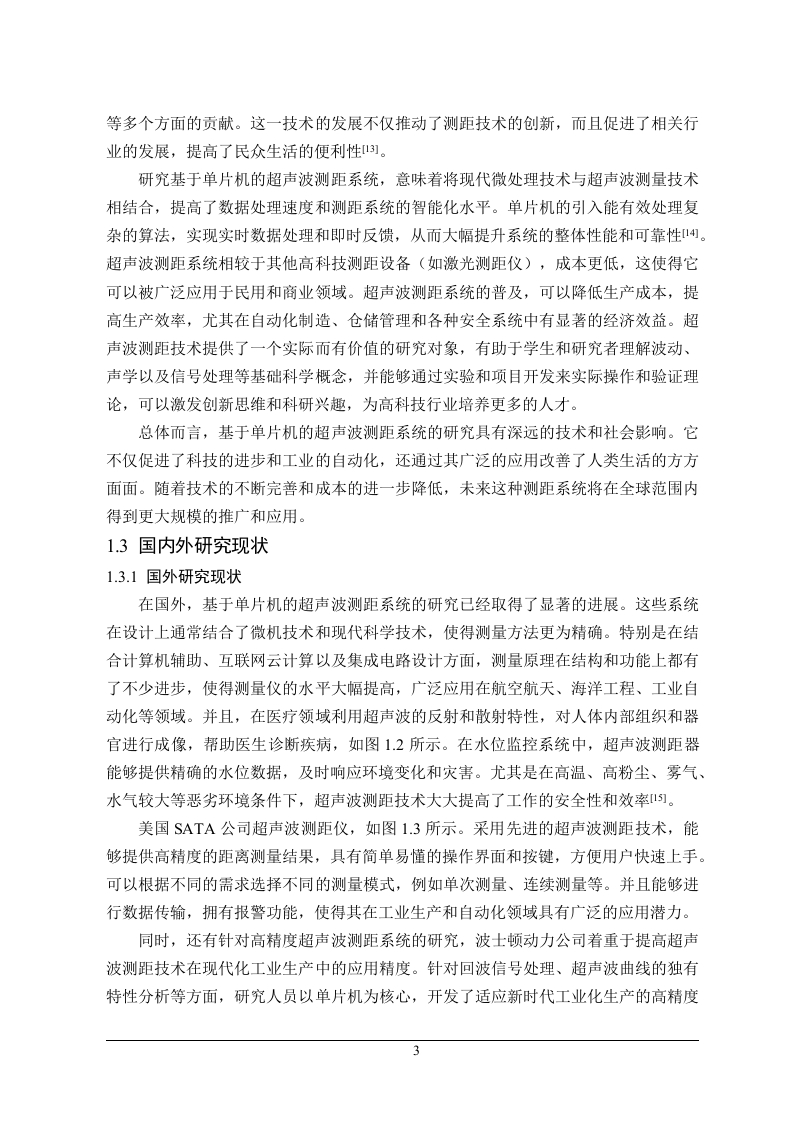

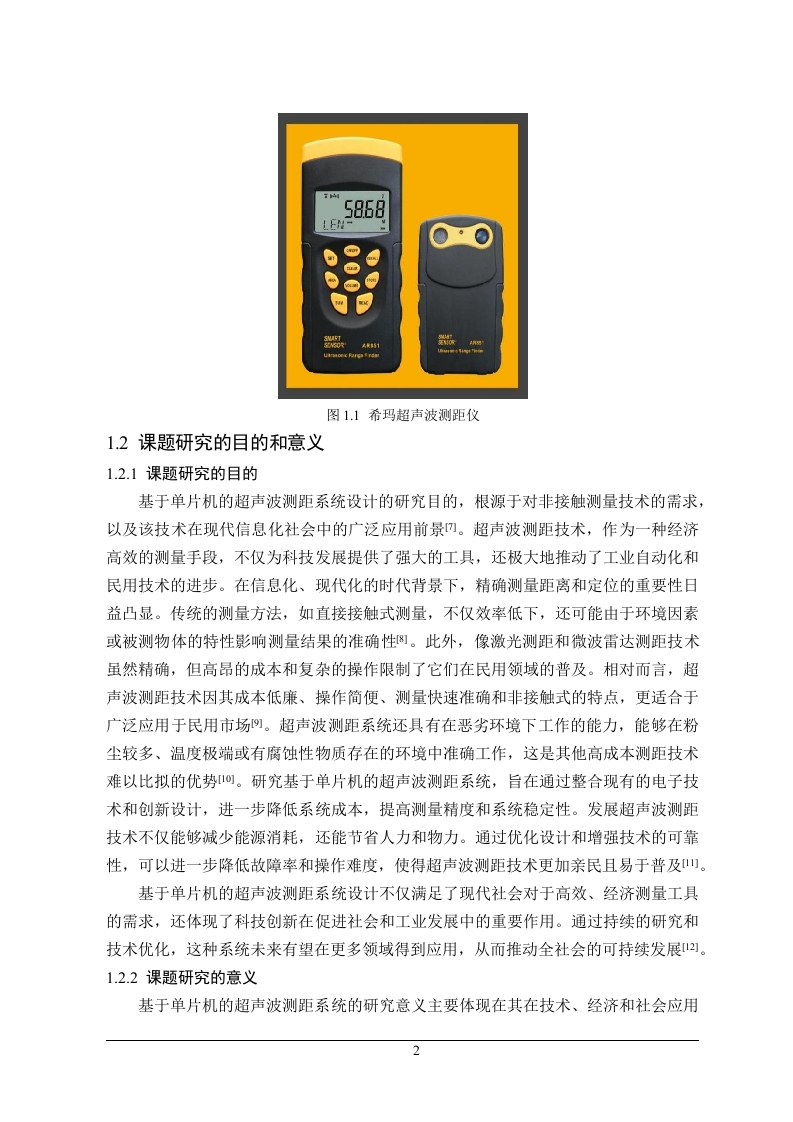

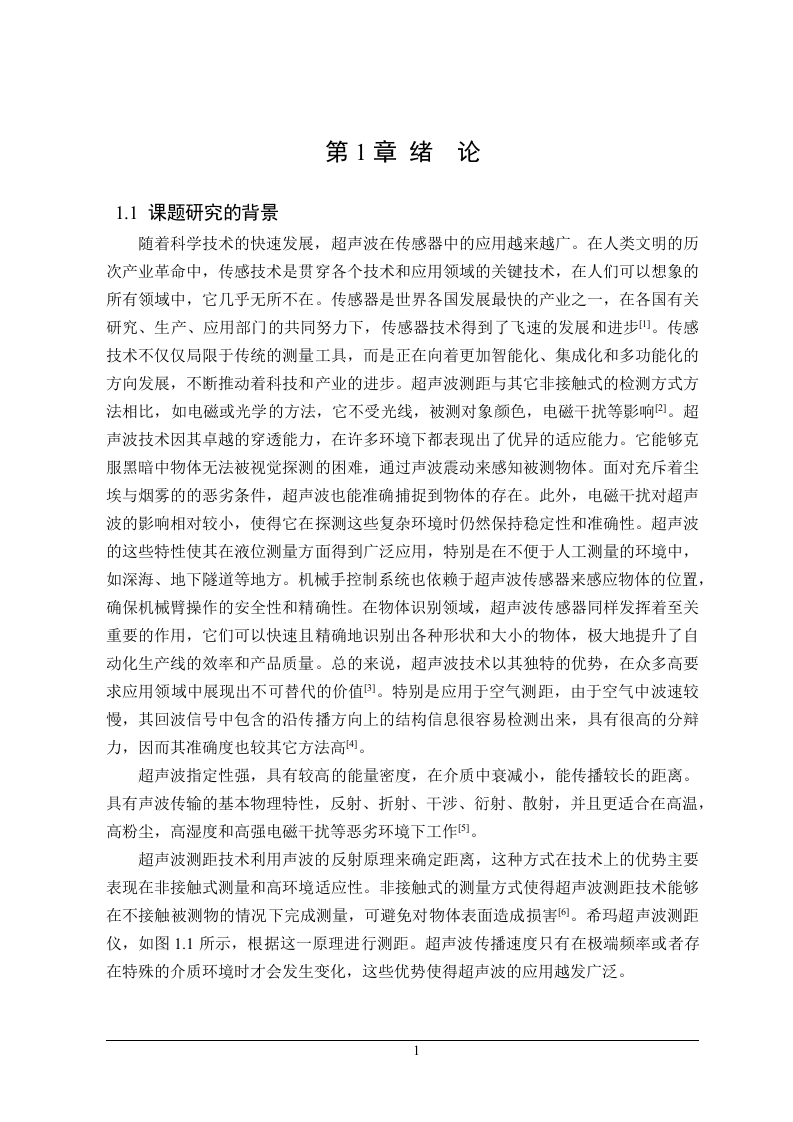

超声波测距系统以单片机为控制核心，利用超声波在空气中传播的时间差计算距离。系统整体方案包括发射与接收电路、信号处理单元、温度补偿模块及人机交互界面。温度补偿算法基于声速与温度的关系式v=331.4+0.6T（T为摄氏温度），实时采集环境温度并修正声速，从而显著提升测量准确性。

硬件选型方面，主控制芯片选用STC89C52单片机，其成本低、开发资源丰富，满足系统控制需求。显示模块采用LCD1602液晶屏，可实时显示距离数值与温度数据。按键模块使用独立按键实现模式切换与参数设置，报警模块通过蜂鸣器在距离低于阈值时发出提示。超声波传感器选用HC-SR04，其测量范围2cm-400cm，精度达3mm。温度检测模块采用DS18B20数字温度传感器，直接输出数字信号，接口简单。电源模块提供5V稳压输出，确保各芯片稳定工作。

硬件电路设计部分，单片机最小系统包括晶振电路、复位电路和电源电路。显示电路将LCD1602数据线与单片机P0口连接，控制线接P2口。按键模块采用上拉电阻与I/O口直接连接，实现低电平触发。报警模块通过三极管驱动蜂鸣器，由单片机P1.0控制。超声波检测电路包含发射驱动（40kHz方波由定时器产生）和接收放大（CX20106A芯片完成信号整形），最终将回波信号送入单片机外部中断引脚。

结论与建议：
该研究通过温度补偿算法与HC-SR04+DS18B20的硬件组合，实现了低成本、高精度的超声波测距系统。实测表明，在0-40℃温度范围内，系统测量误差小于1cm，响应时间低于50ms。建议在实际应用中增加滤波算法抑制噪声，并考虑防水外壳以适应户外环境。

文档评价：
文档结构完整，从背景意义到硬件实现层层递进，选型理由充分，电路图与原理说明清晰。对于初学者可作为课程设计范本，对于工程师可快速移植至产品开发。

使用建议：
可直接参考硬件电路搭建原型，重点理解温度补偿算法的编程实现。如需扩展功能（如无线传输、多传感器融合），可在现有架构上增加通信模块。
