基于5-硝基间苯二甲酸的Cu-MOF合成和结构研究

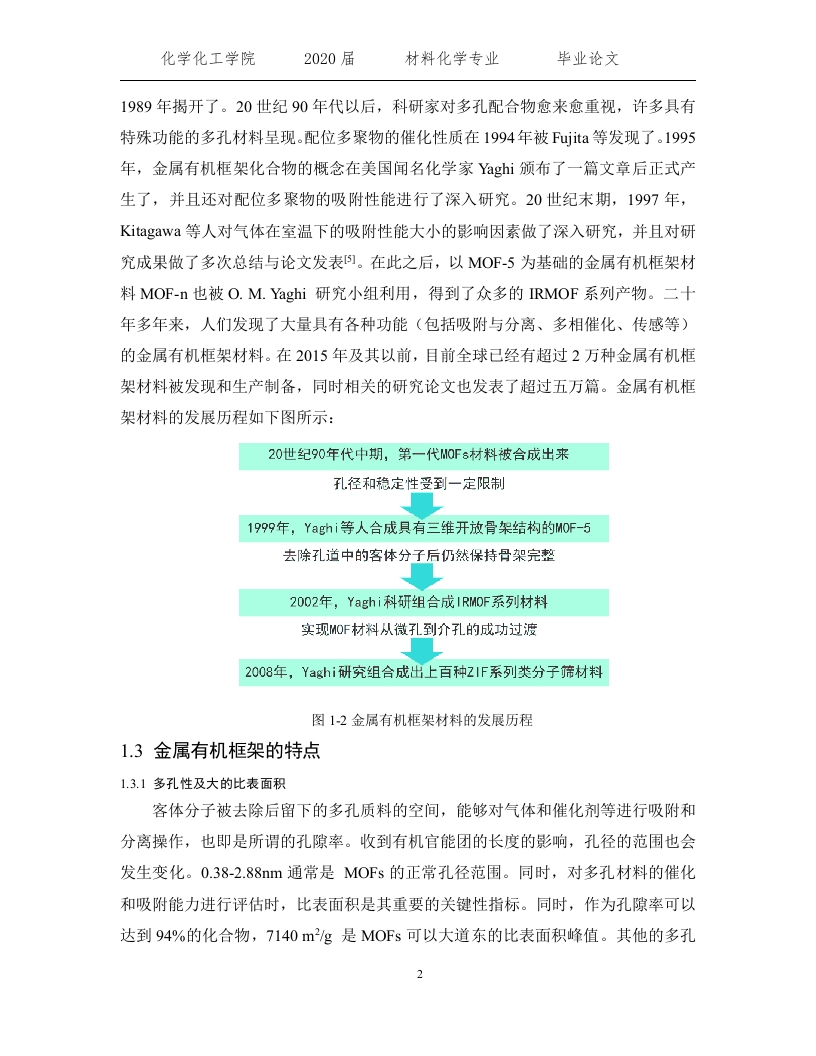

化学化工学院2020届材料化学专业毕业论文1989年揭开了。20世纪90年代以后，科研家对多孔配合物愈来愈重视，许多具有特殊功能的多孔材料呈现。配位多聚物的催化性质在1994年被Fujita等发现了。1995年，金属有机框架化合物的概念在美国闻名化学家Yghi颁布了一篇文章后正式产生了，并且还对配位多聚物的吸附性能进行了深入研究。20世纪末期，1997年，Kitagawa等人对气体在室温下的吸附性能大小的影响因素做了深入研究，并且对研究成果做了多次总结与论文发表1。在此之后，以MOF-5为基础的金属有机框架材料MOF-n也被O.M.Yaghi研究小组利用，得到了众多的IRMOF系列产物。二十年多年来，人们发现了大量具有各种功能（包括吸附与分离、多相催化、传感等）的金属有机框架材料。在2015年及其以前，目前全球已经有超过2万种金属有机框架材料被发现和生产制备，同时相关的研究论文也发表了超过五万篇。金属有机框架材料的发展历程如下图所示：20世纪90年代中期，第一代N0F6材料被合成出来孔径和稳定性受到一定限制1999年，Yag助i等人合成具有三维开放骨架结构的M0F-5去除孔道中的客体分子后仍然保持骨架完整2002年，Yaghi科研组合成I RMOF系列材料实现MOF材料从微孔到介孔的成功过渡2008年，Yaghi研究组合成出上百种2IF系列类分子筛材料图1-2金属有机框架材料的发展历程1.3金属有机框架的特点1.3.1多孔性及大的比表面积客体分子被去除后留下的多孔质料的空间，能够对气体和催化剂等进行吸附和分离操作，也即是所谓的孔隙率。收到有机官能团的长度的影响，孔径的范围也会发生变化。0.38-2.88nm通常是MOFs的正常孔径范围。同时，对多孔材料的催化和吸附能力进行评估时，比表面积是其重要的关键性指标。同时，作为孔隙率可以达到94%的化合物，7140mg是MOFs可以大道东的比表面积峰值。其他的多孔2
