组合机床主轴箱及夹具设计

---

文档主要内容

组合机床主轴箱及夹具设计属于机械制造领域的专业毕业设计论文，主要面向机械设计制造及其自动化专业的学生、机床设计工程师以及相关技术研究人员。该文档系统阐述了组合机床从工艺方案制定到结构布局确定的完整设计流程，重点解决单工位双面铣床的配置选型与部件协调问题，为同类机床设计提供可复用的方法论与参考依据。

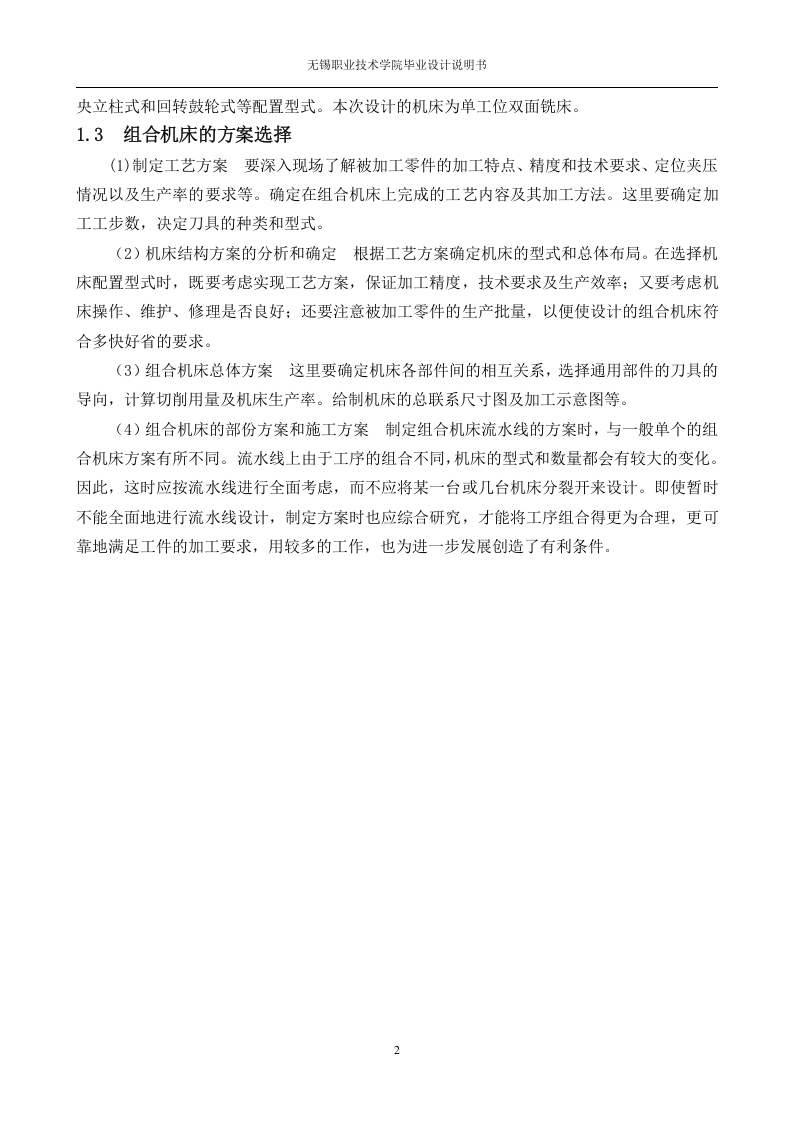

文档首先明确机床配置型式包括央立柱式和回转鼓轮式，本次设计的机床为单工位双面铣床，适用于加工精度要求较高、生产批量适中的工件。在方案选择阶段，设计者需深入现场了解被加工零件的加工特点、精度要求、定位夹压方式及生产率需求，从而确定在组合机床上完成的工艺内容与加工方法，包括加工工步数、刀具种类与型式。机床结构方案的分析与确定则需兼顾工艺实现、加工精度、生产效率，同时考虑操作、维护与修理的便利性，使设计符合多快好省的要求。

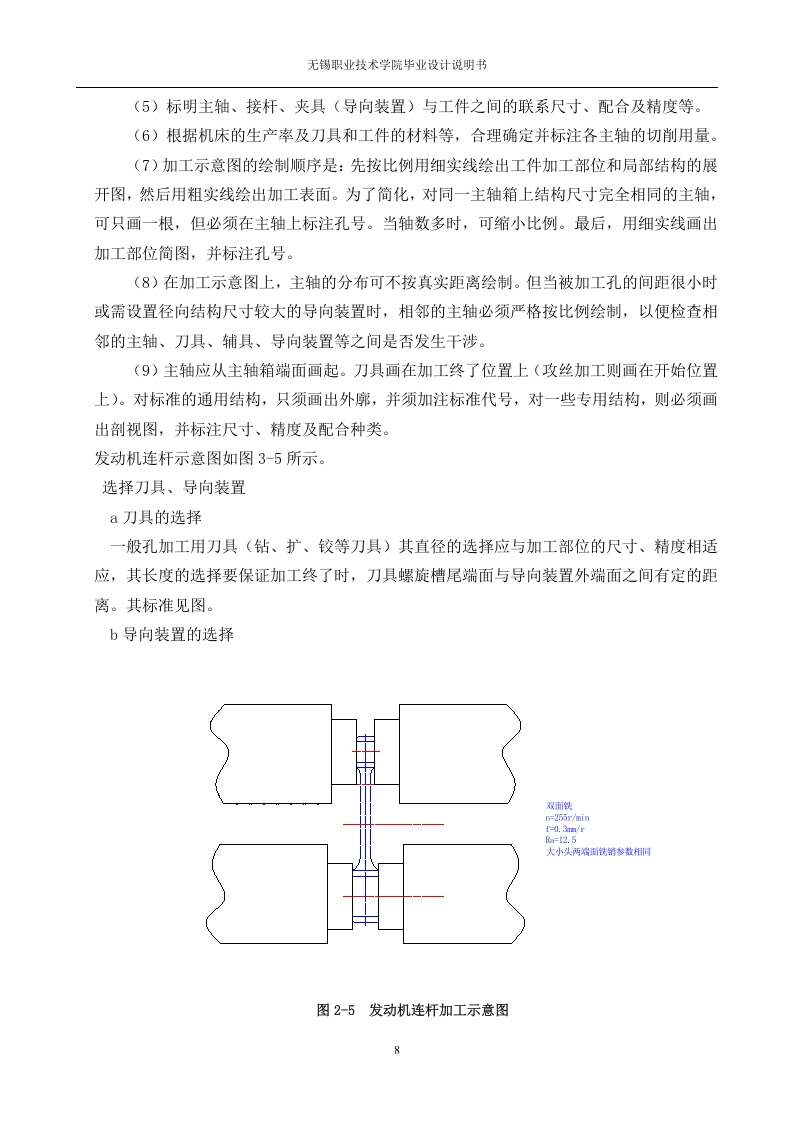

总体方案部分需要确定机床各部件间的相互关系，选择通用部件的刀具导向方式，计算切削用量及机床生产率，并绘制机床总联系尺寸图与加工示意图。对于流水线方案，文档强调不能将单台机床分裂设计，而应综合研究工序组合，使工序分配更合理、更可靠地满足工件加工要求，同时为后续发展创造有利条件。该文档的核心价值在于提供了一套从单机到流水线的系统化设计思路，帮助设计人员避免常见误区，提升机床设计的整体性与经济性。

关键结论：组合机床设计必须将工艺方案、结构布局、生产率计算三者紧密结合，单工位双面铣床的配置型式适合中等批量、多工序的加工场景。核心数据：机床生产率需根据切削用量与加工示意图精确计算，总联系尺寸图是协调各部件的核心文件。文档适用于毕业设计参考、企业机床选型论证以及教学案例解析，能够有效指导用户完成从工艺分析到图纸输出的完整设计过程。
